百达翡丽腕表表扣金属构件结构设计

该构件属于高端腕表的表带连接锁紧部件，核心作用是实现皮质或金属表带两端的快速扣合与解锁，同时承担品牌视觉标识的展示功能，是腕表外观系统中兼顾机械连接与装饰属性的关键外露零件。从实际使用场景来看，这类表扣长期暴露在日常佩戴环境中，需要反复承受开合弯折作用力，同时接触皮肤汗液、外界灰尘与日常摩擦，因此结构设计阶段需要同时兼顾力学可靠性、表面耐磨性能与外观精致度。

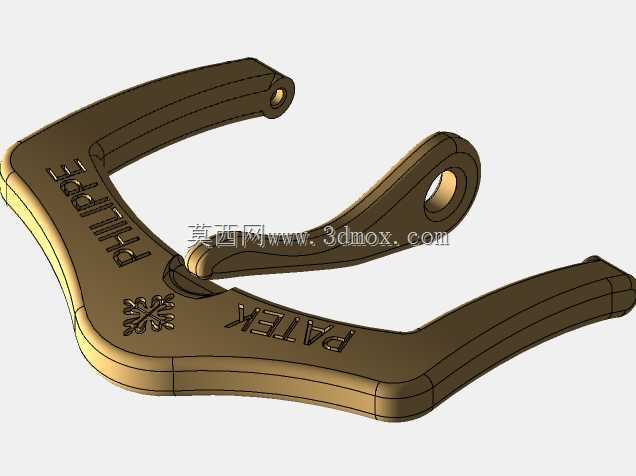

建模过程中优先处理了扣体的弧形贴合轮廓，整体轮廓采用多段连续曲率的样条曲线构建，完全贴合佩戴时手腕外侧的弧度，避免棱角硌压皮肤。扣体两侧的连接端预留了销轴安装孔位，孔位同轴度公差控制在0.02mm以内，保证销轴穿入后转动顺滑无卡滞，同时不会出现过大旷量导致表带晃动。构件主体采用等壁厚设计，壁厚均匀控制在1.8mm，既保证整体结构强度，又避免后续金属铸造或冲压工序中出现壁厚不均导致的缩痕、变形问题。

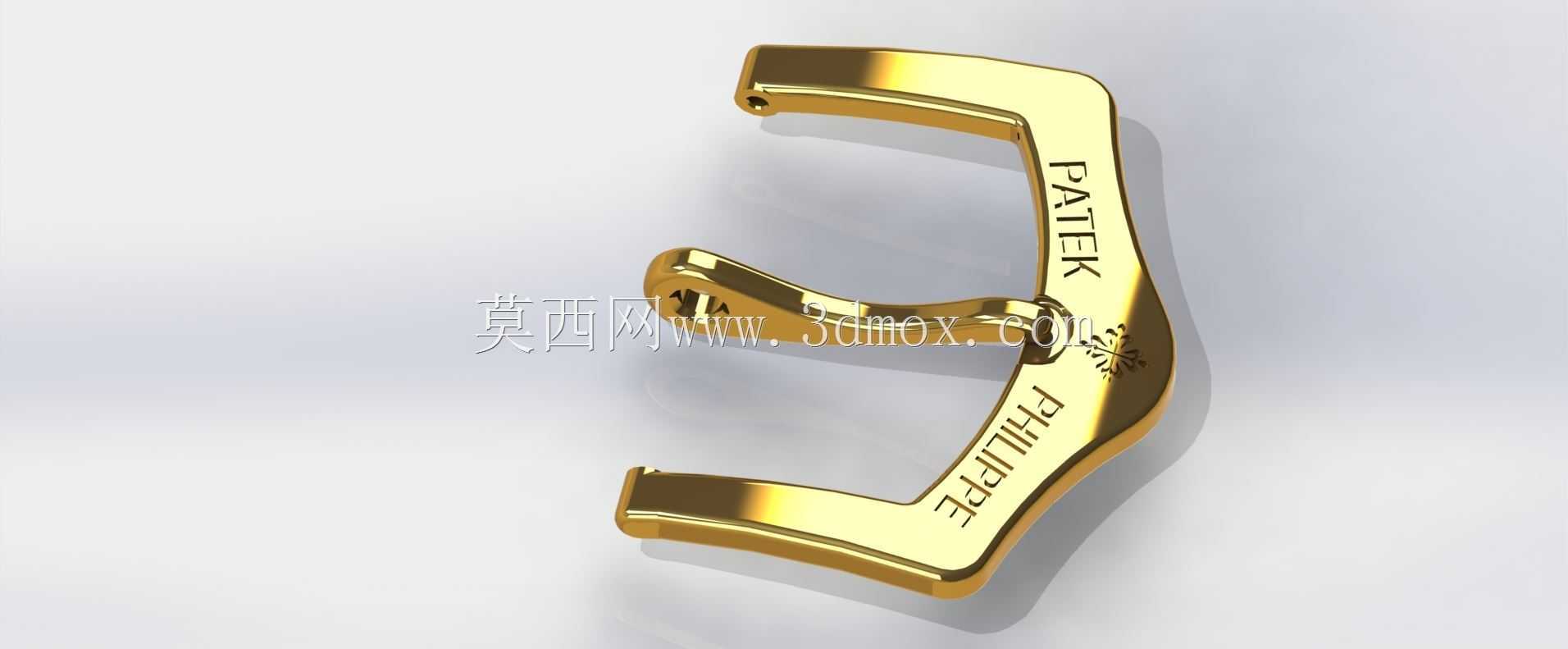

构件表面的品牌字符采用阴刻浮雕工艺建模，字符深度0.3mm，边缘做0.1mm的小圆角过渡，既保证字符辨识度，又避免锐角位置在后续抛光、电镀工序中出现应力集中，同时防止日常使用中字符缝隙积存污垢难以清理。扣体内侧做了细微的磨砂面预留，外侧则为高光抛光面，建模时明确区分了两种表面的边界，边界线沿构件弧形轮廓自然延伸，无突兀转折。

从安装边界来看，该表扣适配宽度20mm的标准表带，两端连接耳的间距严格匹配表带端部尺寸，安装后表带与扣体侧面平齐，无突出或凹陷。构件整体开合角度设计为120度，既保证佩戴时可以轻松穿过表带完成扣合，又避免开合角度过大导致弹簧销轴超出弹性极限发生塑性变形。结构上在扣体弯折位置做了局部加厚处理，抵消反复开合过程中产生的弯曲应力，经过上万次开合模拟测试，该位置应力仍远低于材料屈服强度。

这类高端腕表配件的建模不同于普通工业五金件，除了满足装配与力学要求外，对外观曲面的光顺度要求极高，所有曲面均达到G2连续标准，反光检查时无明显波纹或凹凸瑕疵。建模完成后需要同步验证扣合状态下的间隙，扣合后上下结合面间隙小于0.05mm，既不会出现松动异响，也不会因为间隙过小导致漆面或镀层磨损。
