250升集成式液压动力站三维设计

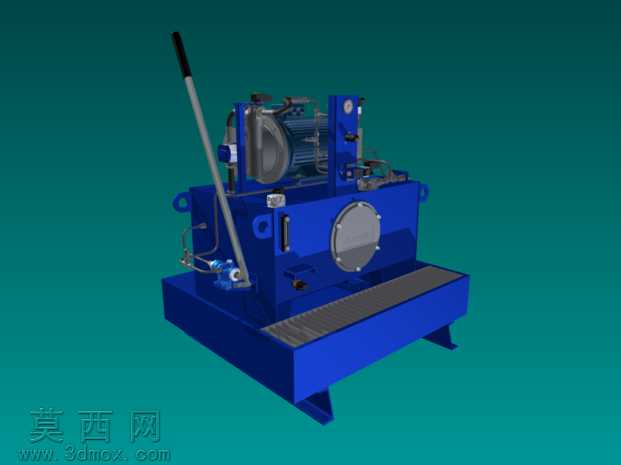

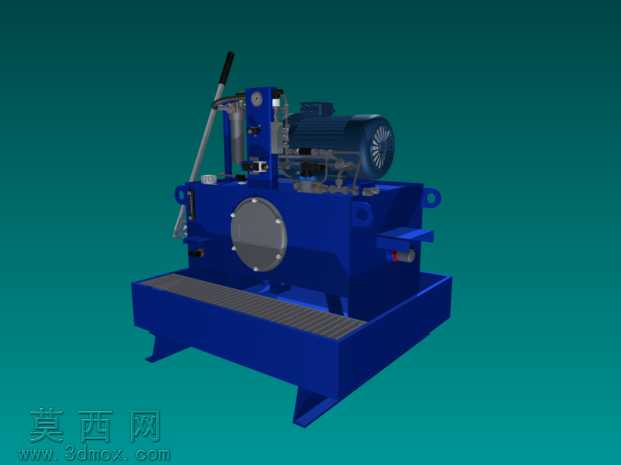

本作品为250升规格的中央集成液压动力站三维建模成果，采用Autodesk Inventor完成全参数化建模与装配设计，建模过程严格遵循液压系统设计规范，完整还原了实体液压站的全部结构组成。模型构建阶段，首先完成250升容量的主油箱建模，油箱采用钢板焊接式结构设计，底部设置倾斜式接油盘与支撑脚座，侧面开设圆形检修法兰口，顶部预留各类元件的安装定位孔位，建模时对油箱的板材厚度、焊接折边、吊装吊耳等细节均做了精确还原，确保结构尺寸与实际加工要求一致。随后依次完成驱动电机、齿轮泵、手动操作杆、控制阀组、管路接头、风冷散热单元等核心元件的建模，其中驱动电机采用11千瓦规格的三相异步电机结构，还原了电机外壳的散热筋、接线盒、风罩风叶等细节；齿轮泵按照8立方厘米排量的外啮合齿轮泵结构完成建模，还原了泵体、进出油口、连接法兰的结构特征；手动操作机构还原了操作手柄、连杆、定位装置的运动结构，可直观展示手动应急操作的动作逻辑。装配过程中严格按照液压站的实际装配逻辑完成元件定位，电机与齿轮泵采用同轴直连的安装方式，泵组整体固定在油箱顶部的安装基座上，控制阀组沿油箱顶面侧边排布，管路接口预留了标准的连接尺寸，油箱侧面设置了液位显示、油温检测、放油球阀等辅助元件的安装位。材质渲染阶段，为油箱主体赋予深蓝色工业金属漆材质，模拟工业液压设备的常用涂装效果，为电机赋予灰铸铁与黑色塑料结合的材质，为操作杆、接头等金属加工件赋予不锈钢或镀锌钢材质，为密封件、橡胶软管赋予黑色橡胶材质，为顶部格栅踏板赋予防滑花纹钢板材质，整体渲染效果贴近工业现场真实设备的视觉质感。模型完整呈现了集成式液压动力站的布局逻辑，将动力元件、控制元件、辅助元件、执行接口全部集成在油箱本体上，结构紧凑布局合理，既可以作为液压系统设计的参考方案，也可用于液压教学演示、设备布局模拟等场景，建模过程中所有元件均保留了可编辑的参数特征，可根据实际设计需求调整油箱容量、电机功率、泵组排量等核心参数，快速衍生出不同规格的液压站设计方案。
