拉杆式双作用液压缸三维结构设计

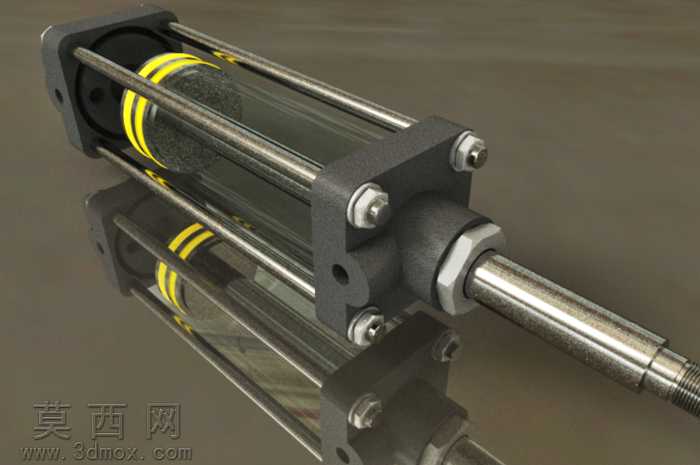

本作品为拉杆式双作用液压缸的三维参数化建模成果，建模过程严格遵循液压元件的通用设计规范，完整还原了拉杆型液压缸的全部核心结构。建模阶段首先完成各零部件的独立参数化绘制：首先构建缸筒主体，采用透明材质赋予缸筒外壁，可直观展示内部活塞的运动行程与装配位置，缸筒两端通过方形端盖实现密封定位，四根平行布置的金属拉杆贯穿两端端盖，通过六角螺母锁紧提供足够的预紧力，抵御液压缸工作时的内部油压推力，建模时对拉杆的螺纹段、螺母的六角外形、端盖的安装定位孔都做了精细的特征还原，保证装配关系完全符合实际生产要求。其次完成活塞与活塞杆组件的建模，活塞外侧设置多道环形密封槽，搭配黄黑配色的密封件结构，清晰区分密封件与金属基体的材质差异，活塞杆采用抛光金属材质，表面做金属光泽与细微粗糙度的质感处理，还原镀铬活塞杆的真实外观，活塞杆伸出端设置外螺纹接口，用于连接外部负载执行件，活塞与缸筒内壁的配合间隙、活塞杆与前端盖的导向密封结构都在模型中做了准确呈现。渲染阶段采用写实工业渲染方案，金属部件分别赋予铸铁、镀铬钢、碳素钢等不同的材质属性，铸铁端盖做哑光磨砂质感处理，金属拉杆与活塞杆做高反光金属质感，密封件采用橡胶材质的哑光弹性质感，透明缸筒设置合适的折射率与透明度，既可以看清内部结构，又保留玻璃/透明工程塑料的材质厚度感。场景布置采用简洁的中性灰色背景，搭配柔和的工业摄影布光，通过多角度光源突出部件的结构轮廓与材质差异，同时通过部件堆叠的展示方式，直观呈现液压缸的装配层级关系。设计思路上，该模型采用模块化建模逻辑，各零部件可独立编辑参数，方便后续根据不同的缸径、行程、工作压力参数进行调整改型，模型完整保留了装配约束关系，可直接用于液压系统的装配仿真、运动干涉检查，也可作为液压教学的演示模型，帮助理解双作用液压缸的工作原理与结构组成，模型的结构细节完全符合拉杆液压缸的行业通用设计标准，可直接对接后续的工程图生成、结构受力分析等后续设计环节。
