冲孔机用法兰安装式液压缸三维结构

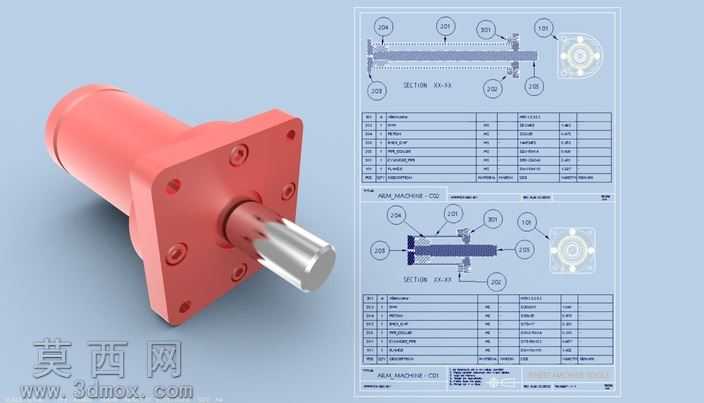

该作品为冲孔机配套使用的法兰安装式液压缸三维模型，建模过程中严格遵循液压元件的工程设计规范，首先通过基准轴、基准面搭建整体装配定位框架，依次完成缸筒、方形安装法兰、端盖、活塞杆、输出连接头、密封槽位、紧固螺栓孔等核心结构的参数化建模，每一处尺寸均匹配油压传动的工况需求，保证缸筒内壁的圆柱度、法兰安装面的平面度、活塞杆与缸体的同轴度等关键形位公差符合液压元件的设计标准。材质渲染阶段针对不同部件做了区分处理：缸体外壁采用哑光红色工业防锈漆材质，还原工业液压元件的常规涂装效果，表面添加细微的颗粒质感模拟真实漆面的磨砂触感；活塞杆部分采用抛光金属材质，设置高反射率与低粗糙度参数，呈现镀铬活塞杆的光亮金属质感；安装法兰与端盖部分做了同色系的漆面处理，螺栓孔位置添加轻微的倒角细节，还原机加工后的边缘特征；输出连接头采用金属切削后的亮面金属质感，区分开活塞杆的镀铬层与加工件的表面差异。结构设计上采用方形法兰前置安装的形式，法兰面均匀分布六个紧固螺栓孔，可直接通过螺栓将液压缸固定在冲孔机的安装工位上，保证工作过程中缸体不会出现偏移；活塞杆输出端设计有扁位连接结构，可直接与冲孔机的执行冲头做刚性连接，传动路径直接，动力损耗低；缸体内部预留了密封件安装槽、油道接口位置，配套的工程图纸完整标注了各零件的尺寸公差、装配关系、零件序号与明细栏，清晰展现了液压缸的装配逻辑与零件组成。设计思路围绕冲孔机的实际工况展开，针对冲孔作业时的轴向冲击载荷，加厚了法兰与缸筒的连接壁厚，提升缸体的结构强度，避免高压作业下出现缸体变形；活塞杆的伸出长度匹配冲孔作业的行程需求，既满足冲孔的进给行程要求，又不会因为行程过长导致活塞杆刚性不足；整体结构紧凑，安装方式便捷，可直接集成到冲孔设备的液压系统中，配套的多格式文件可适配不同三维软件的装配需求，完整的工程视图也可为液压元件的加工、装配提供清晰的参考依据，模型细节完整，没有缺失关键结构特征，各零件之间的装配间隙符合实际装配要求，不存在干涉问题，可直接用于液压系统的装配验证、工况模拟以及相关教学演示场景。
