ARDUINO开源履带巡检机器人结构设计

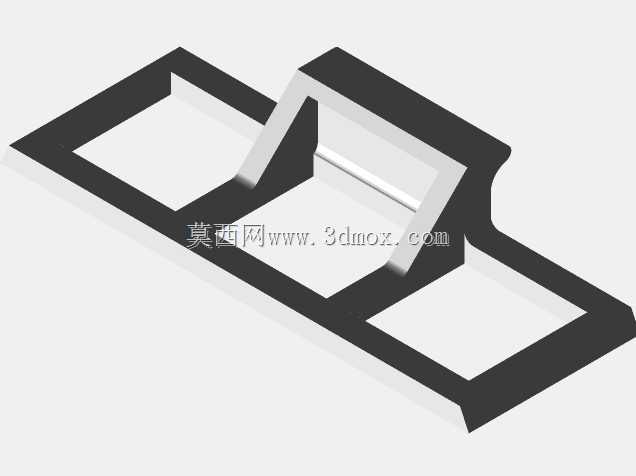

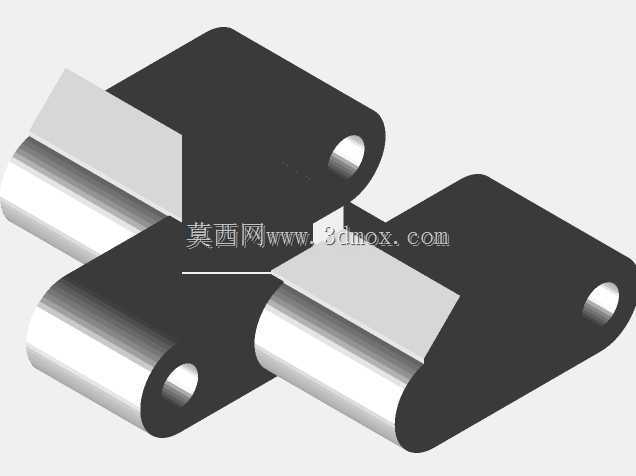

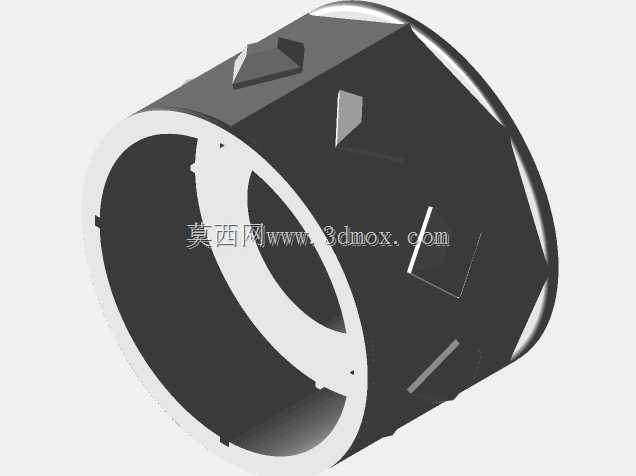

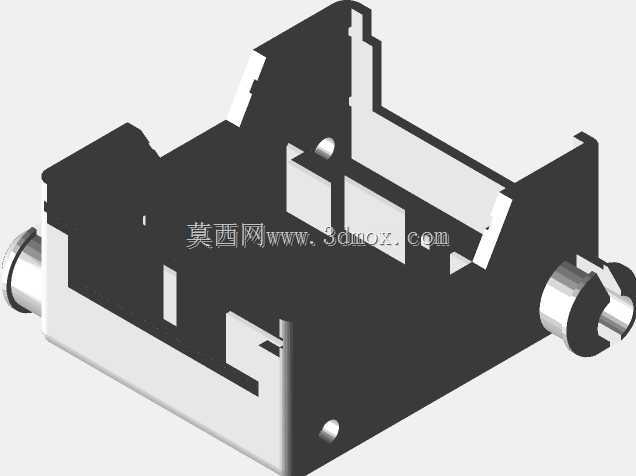

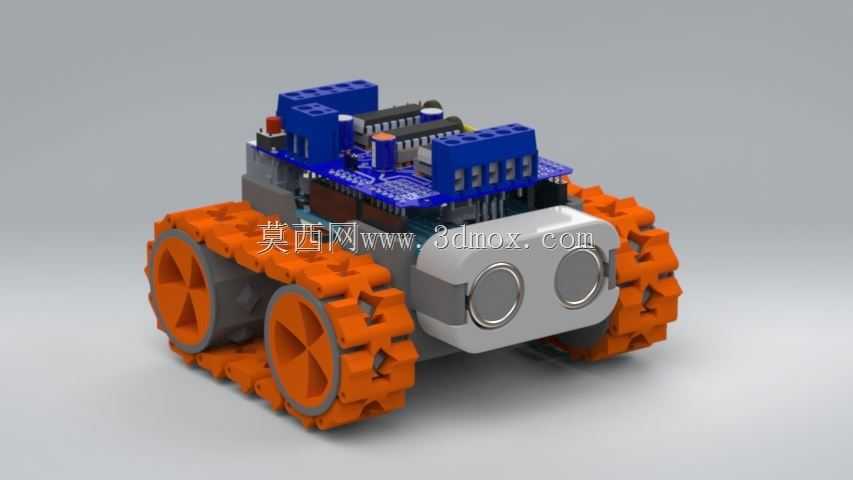

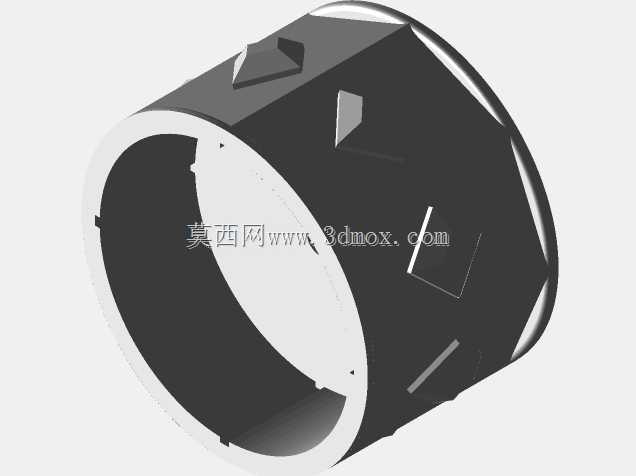

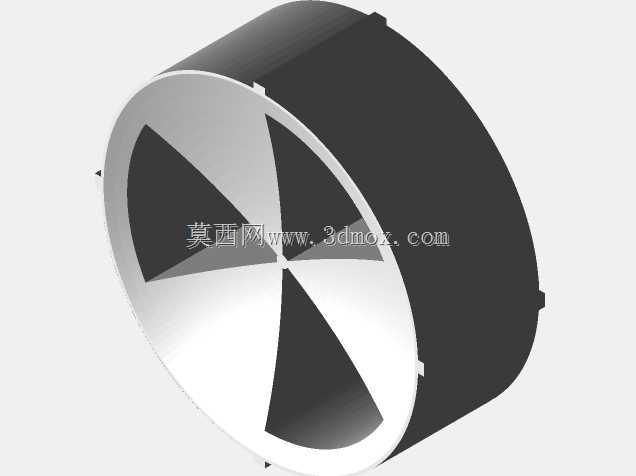

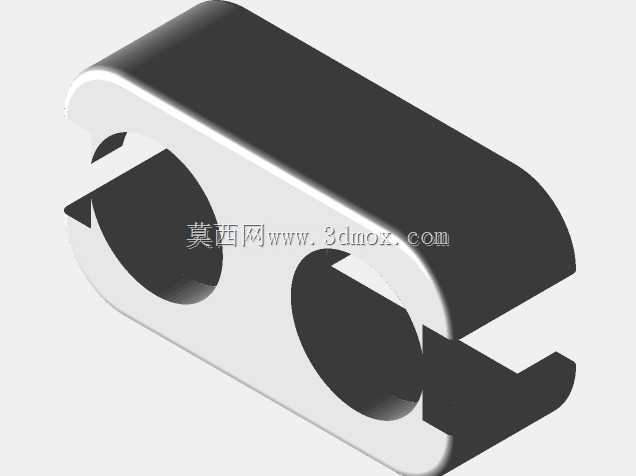

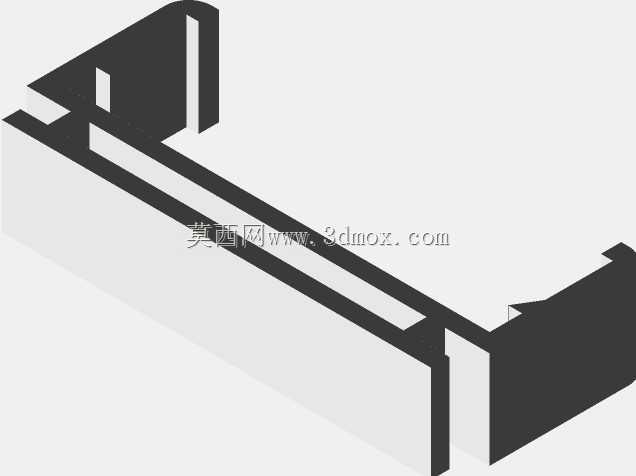

这套小型履带移动平台的结构设计，核心围绕室内狭小空间巡检、教学实验验证与创客二次开发展开，整体采用分体式模块化布局，将行走驱动、主控承载、传感探测三个功能区完全解耦，既降低了单件3D打印的成型难度，也给后续功能改装预留了充足的机械接口。行走端采用双侧独立驱动方案，每侧配置一台微型直流减速电机，动力直接输出到主动轮，履带采用节距统一的拼接式卡扣结构，无需粘接即可快速组装，张紧度通过底盘侧梁的腰型孔调节，维护时可直接徒手拆解履带节，不需要额外拆卸轮组。底盘主体做了分层承载设计，下层为电机安装腔与电池仓，电池仓的尺寸边界适配常规9V叠层电池，仓壁预留了防滑凸筋，避免设备移动过程中电池出现窜动；上层为控制板安装位，安装孔位完全匹配ARDUINO UNO板的固定孔距，周边预留了接线避让槽，驱动扩展板可直接叠装在主控板上方，不会和底盘侧壁发生干涉。前端的双圆形开孔为超声测距传感器的安装位，传感器通过卡扣直接固定在前罩上，无需额外螺丝紧固，探测角度正对行进方向，可实现基础的避障功能。前罩和底盘采用插拔式定位结构，拆卸后可直接更换为搭载红外循迹模块、蓝牙通讯模块的前罩组件，快速切换不同的实验场景。从安装边界来看，整机宽度控制在150mm以内，可顺利通过常规160mm宽的PVC管道，整机高度低于100mm，能够进入家具底部、设备机柜夹层等人员无法直接探查的区域，完成线路巡检、异物排查等工作。所有结构件的壁厚统一设置为2mm，既满足桌面级3D打印的强度要求，也不会因为壁厚过大导致打印件翘曲变形；轮系的转轴采用标准直径的金属光轴，轴和塑料轮的配合采用过盈配合，不需要额外顶丝即可传递扭矩，装配门槛极低。这套结构没有采用复杂的一体化注塑成型思路，所有拆分的零部件都适配普通FDM3D打印机的成型尺寸，个人开发者无需工业级加工设备即可完成整机制作，非常适合用于嵌入式编程教学、移动机器人算法验证，也可作为小型安防巡检、环境数据采集设备的移动载具，后续可在顶部扩展安装温湿度传感器、微型摄像头等组件，拓展更多场景的应用能力。
