Arduino履带式小型智能移动机器人结构

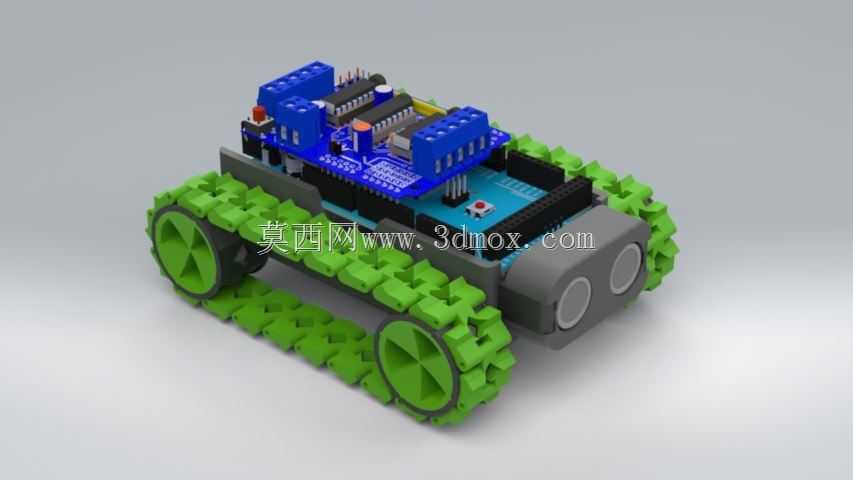

　　这款履带式移动机器人结构，是面向创客教育、小型巡检场景开发的开源硬件载体，整体采用模块化拆分设计，所有结构件均可通过FDM工艺3D打印制作，无需复杂机加工工序即可完成整机装配。从实际应用场景来看，该结构可搭载红外避障模块、灰度巡线传感器、温湿度采集单元，完成实验室环境巡检、中小学编程教学演示、小型场地地形适配测试等任务，履带式行走结构相比轮式方案，对地毯、浅坡度、细小碎石路面的通过性有明显提升，不会出现轮式结构在松软接触面打滑空转的问题。

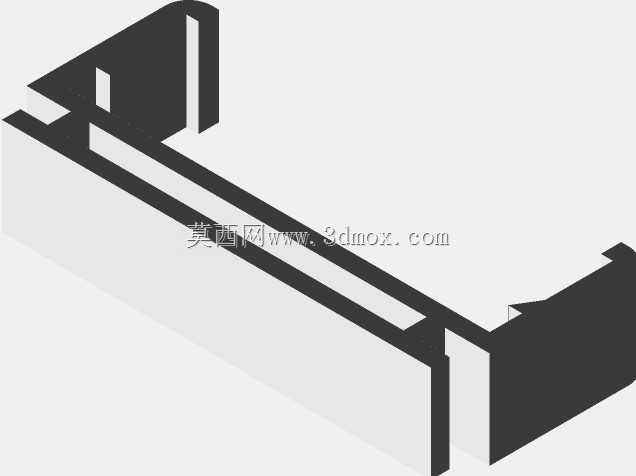

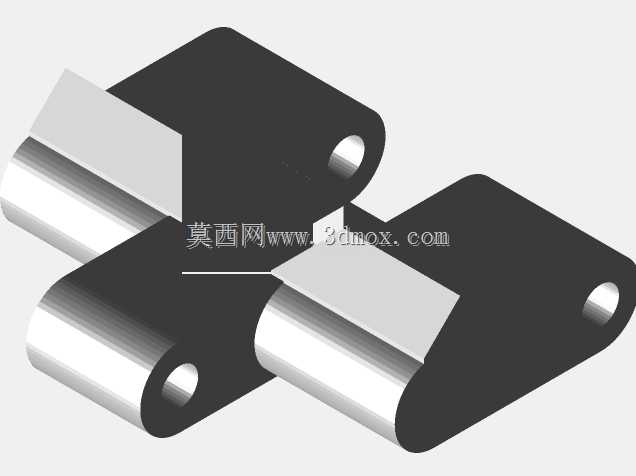

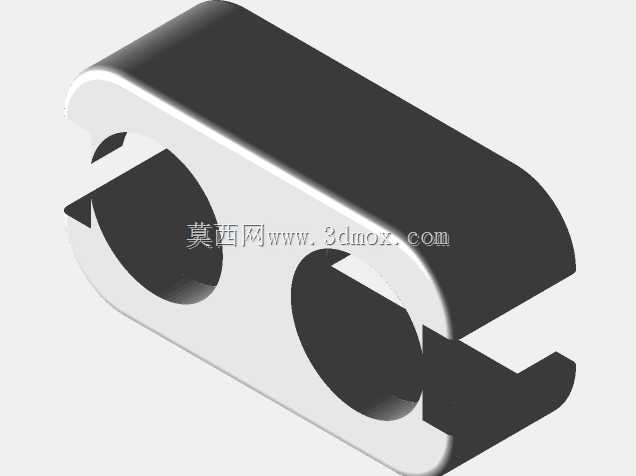

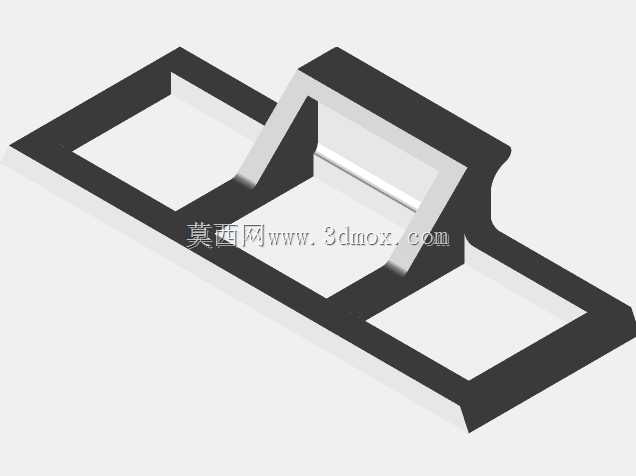

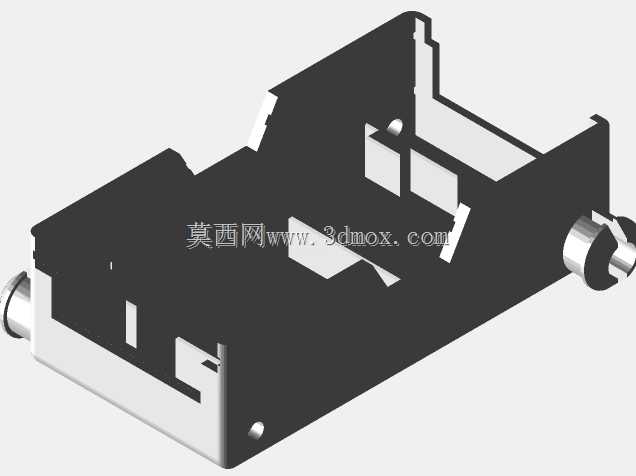

　　设计思路上，整机采用分层堆叠的装配逻辑，最下层为行走动力层，左右两侧各布置一套驱动轮、从动轮与一体式履带，履带节采用互锁卡扣结构，装配时无需额外粘接或紧固件，逐节卡入即可形成闭环传动带，驱动轮直接与mini直流减速电机输出轴配合，电机通过卡槽嵌入底盘预留的安装位，侧面用压块锁定，不需要额外设计电机支架，减少了零件数量与装配步骤。中间层为控制核心安装位，预留了Arduino MEGA控制板的固定孔位，孔位间距完全匹配开源控制板的标准安装尺寸，控制板上方预留了电机驱动扩展板的堆叠空间，扩展板与控制板采用排针直插的连接方式，不需要额外飞线，降低了接线出错的概率。最上层为功能扩展区，预留了通用安装孔阵，可根据实际任务需求搭载不同的功能模块，孔阵间距兼容常见开源传感器的安装尺寸，不需要二次打孔即可完成模块固定。

　　从安装边界来看，整机宽度控制在120mm以内，长度控制在180mm以内，高度可根据搭载模块的数量灵活调整，底盘离地间隙为15mm，可顺利通过高度10mm以内的垂直障碍，履带接地长度为100mm，整机重心控制在底盘几何中心偏前位置，爬坡角度最大可达25度，不会出现行进中后翻的问题。结构设计时充分考虑了3D打印的工艺特性，所有零件均无大角度悬空结构，打印时不需要添加大量支撑，打印完成后仅需去除少量支撑毛刺即可装配，零件之间的配合间隙预留了0.2mm的打印公差，即使是普通精度的桌面级3D打印机制作的零件，也可以顺利完成装配，不会出现过紧卡死或者间隙过大松动的问题。

　　传动结构上，驱动轮与履带节的啮合齿形经过反复调整，既保证了传动时不跳齿，又不会因为啮合过紧导致转动阻力过大，从动轮采用无动力惰轮设计，轮轴与底盘的安装孔预留了轴承安装位，可根据需求加装法兰轴承降低转动阻力，若对行走阻力要求不高，也可以直接用3D打印的轴孔配合，不需要额外加装标准件，进一步降低整机制作成本。电池仓设计在底盘尾部的配重位置，可容纳标准9V叠层电池，电池通过插接件与控制板供电回路连接，更换电池时不需要拆开整机结构，仅需打开尾部的电池仓盖即可完成更换，日常维护十分便捷。
