Arduino多足爬行昆虫机器人结构设计

该仿生多足机器人以节肢动物爬行步态为运动原型，采用对称式六足布局，整体机架由轻量化板材切割拼装而成，腿部连杆通过舵机直接驱动，能够在不平整的户外地面、石板缝隙及低矮植被环境中完成稳定行走。机身前端集成超声波测距模块，可在行进过程中实时探测前方障碍物距离，为自主避障与路径调整提供感知输入，适用于创客教学演示、小型环境侦察、仿生运动学实验以及嵌入式控制开发验证等场景。

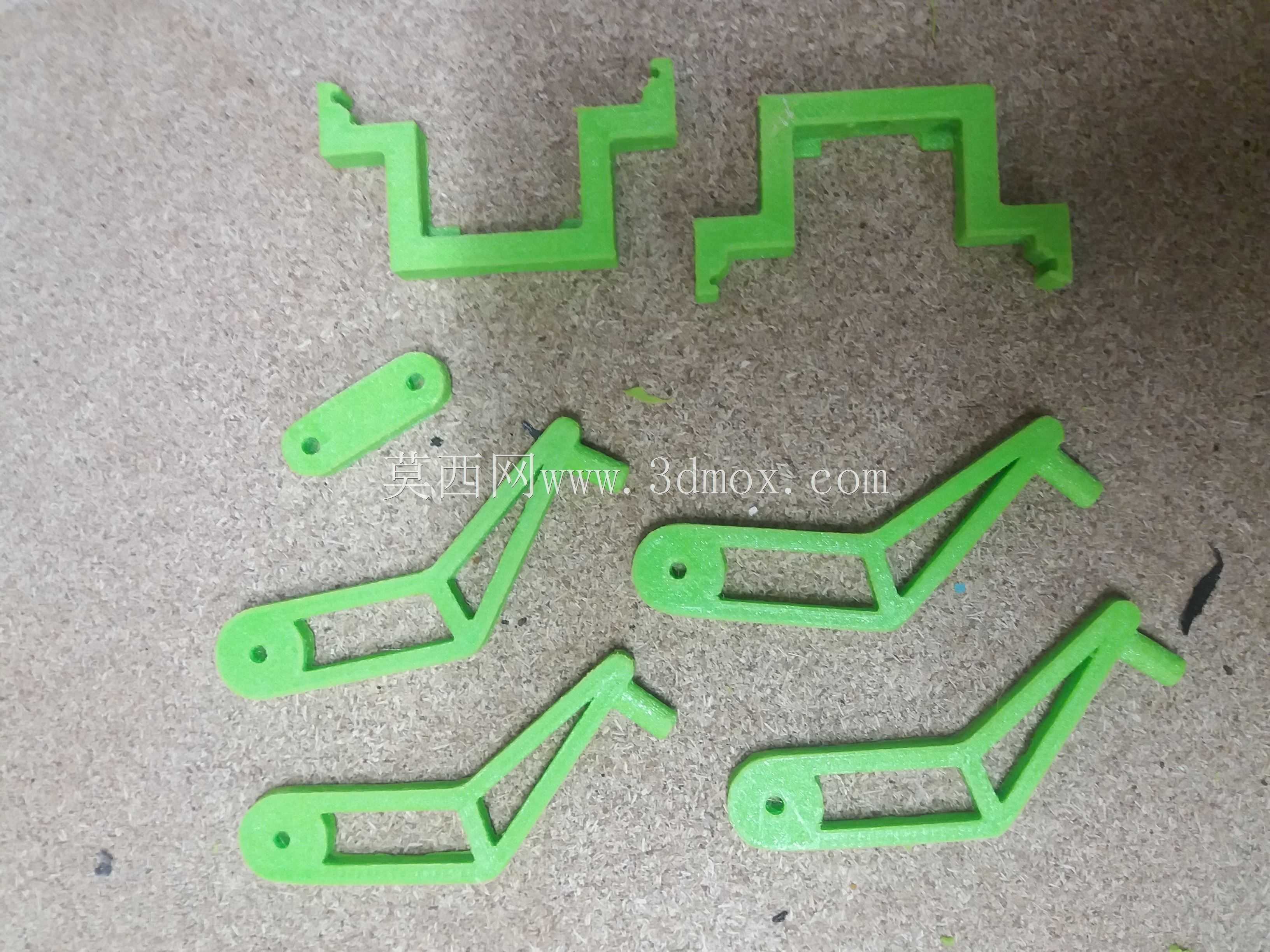

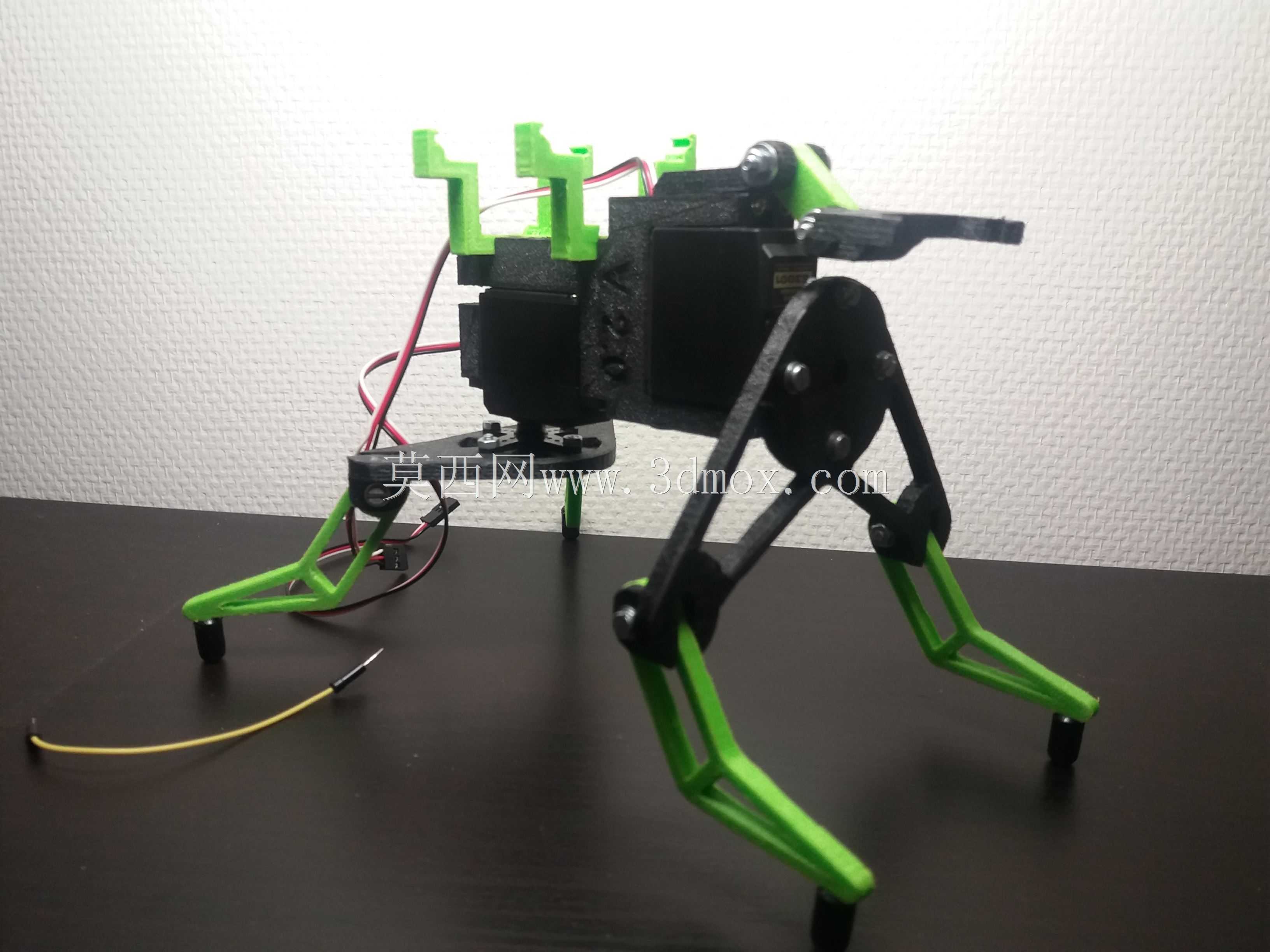

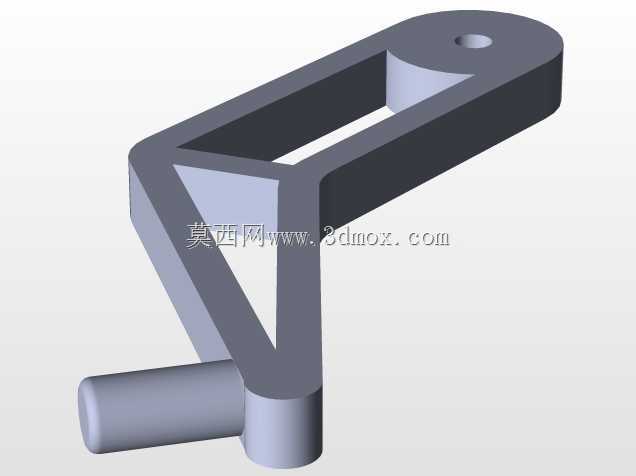

结构设计上，腿部采用多连杆铰接形式，足端使用黑色防滑触头，以增大与硬质地面、石材表面的接触摩擦力。腿部支撑件选用亮色轻质板材，在保证足够抗弯刚度的同时降低整机惯量，使舵机输出扭矩能够更高效地转化为步行动作。机身中部为控制板与布线区域，多色导线分别对应舵机控制信号、电源正负极及传感器接口，走线沿机架内侧预留槽位分布，可避免腿部往复运动时发生线缆干涉。

从安装边界看，机体宽度由两侧足端最大展开距离决定，长度方向需同时容纳前端传感器支架、中部控制板及后部舵机阵列，高度方向则受超声波模块直立安装位置与腿部抬起行程约束。设计时需重点校核足端极限抬起高度、前后腿摆动相位以及机身重心投影范围：若重心过于靠前，急停或转向时容易出现前倾；若腿部相位分配不合理，则会在支撑相与摆动相切换时产生瞬时失稳。

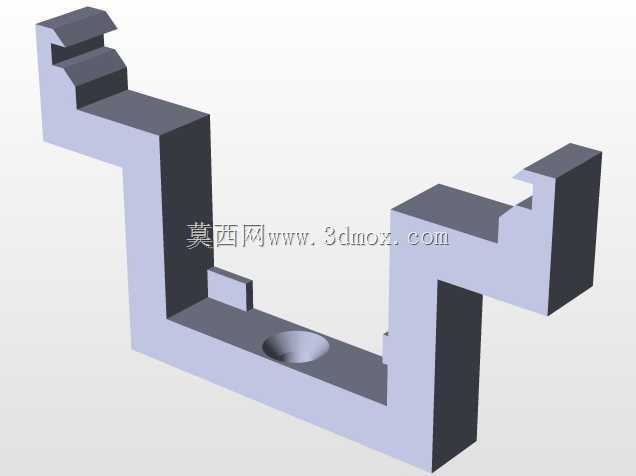

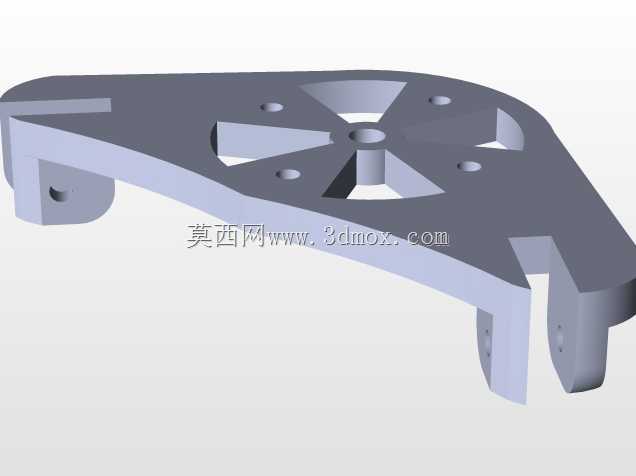

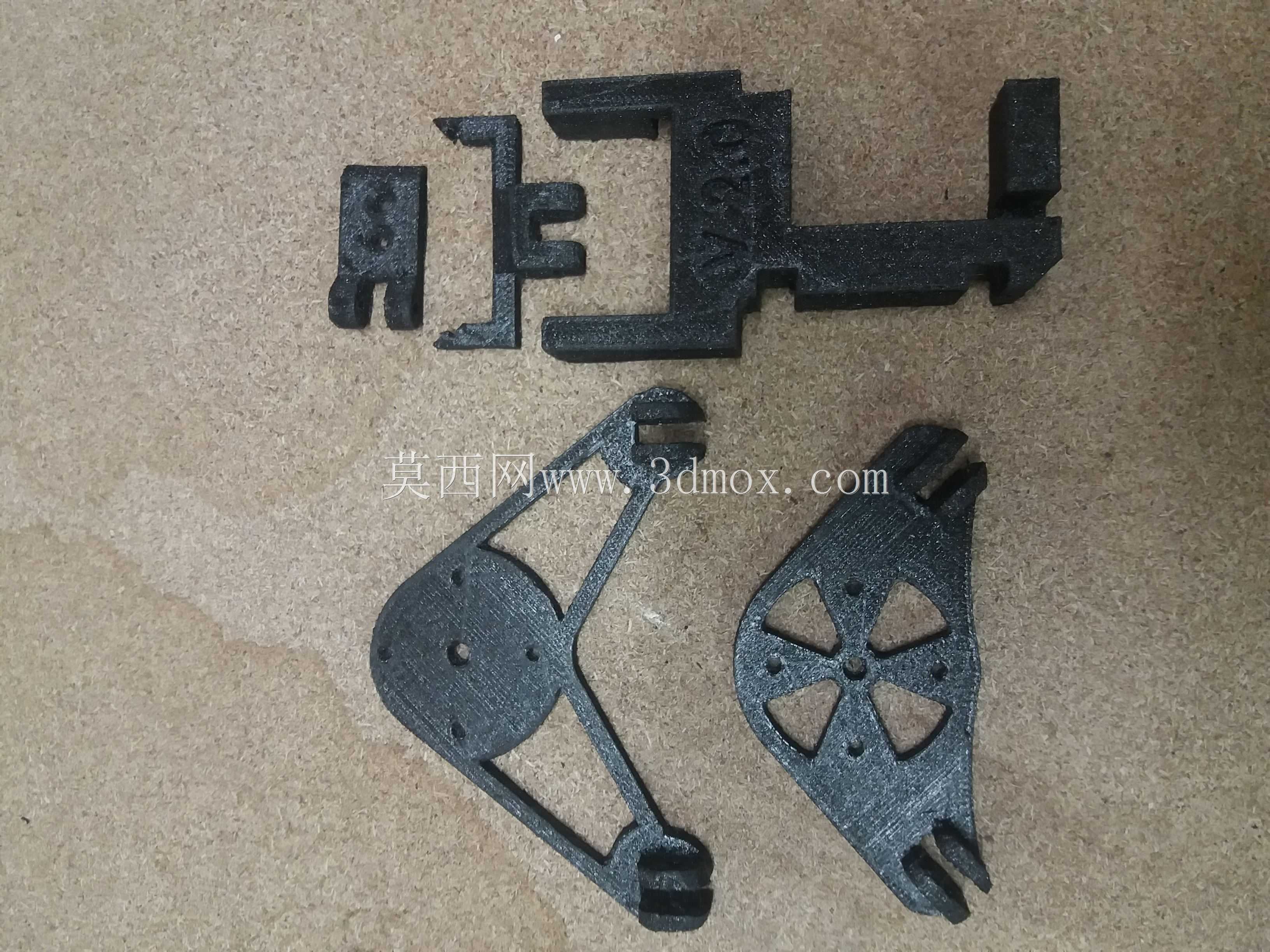

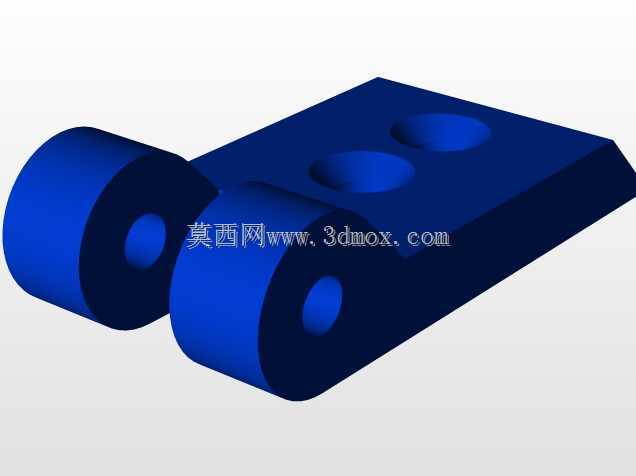

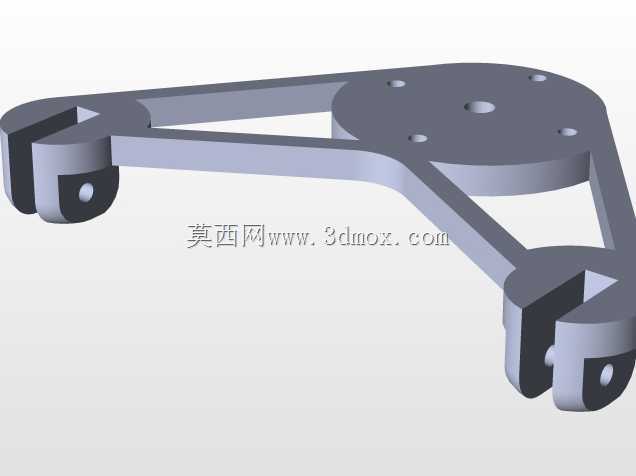

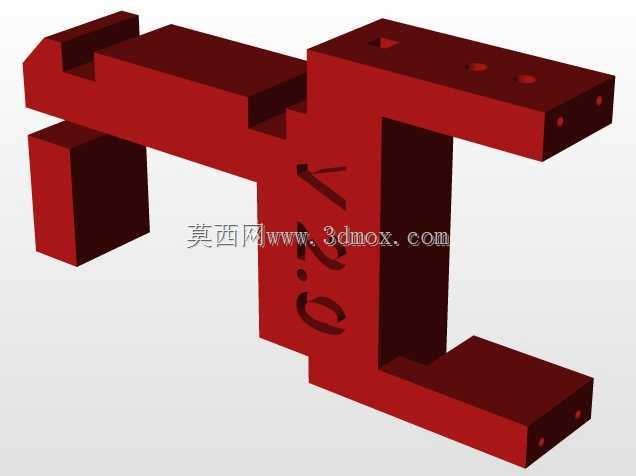

舵机布置在髋关节附近，通过短连杆将旋转运动传递至膝关节，这种方案缩短了传力路径，也减少了腿部末端的集中质量。机架连接孔位需与标准舵机安装尺寸匹配，铰接轴处保留合理间隙，既不能过紧导致卡滞，也不能过松造成回程间隙过大。前端传感器支架设置俯仰安装面，使超声波探头具有稳定的水平探测视角，减少机身振动对测距结果的影响。

在实际调试中，步态控制可先以三足同步支撑、三足交替摆动的基础三角步态展开，再逐步加入转向、变速与障碍响应逻辑。电源模块需靠近机身重心布置，以减小线缆压降并平衡前后载荷。整体结构强调可拆装性与可扩展性，控制板周边预留的接口可继续加装红外、蓝牙或光敏模块，适合用于嵌入式编程、机械连杆传动分析以及多足运动控制算法验证。
