圆内接角定理演示测量教具

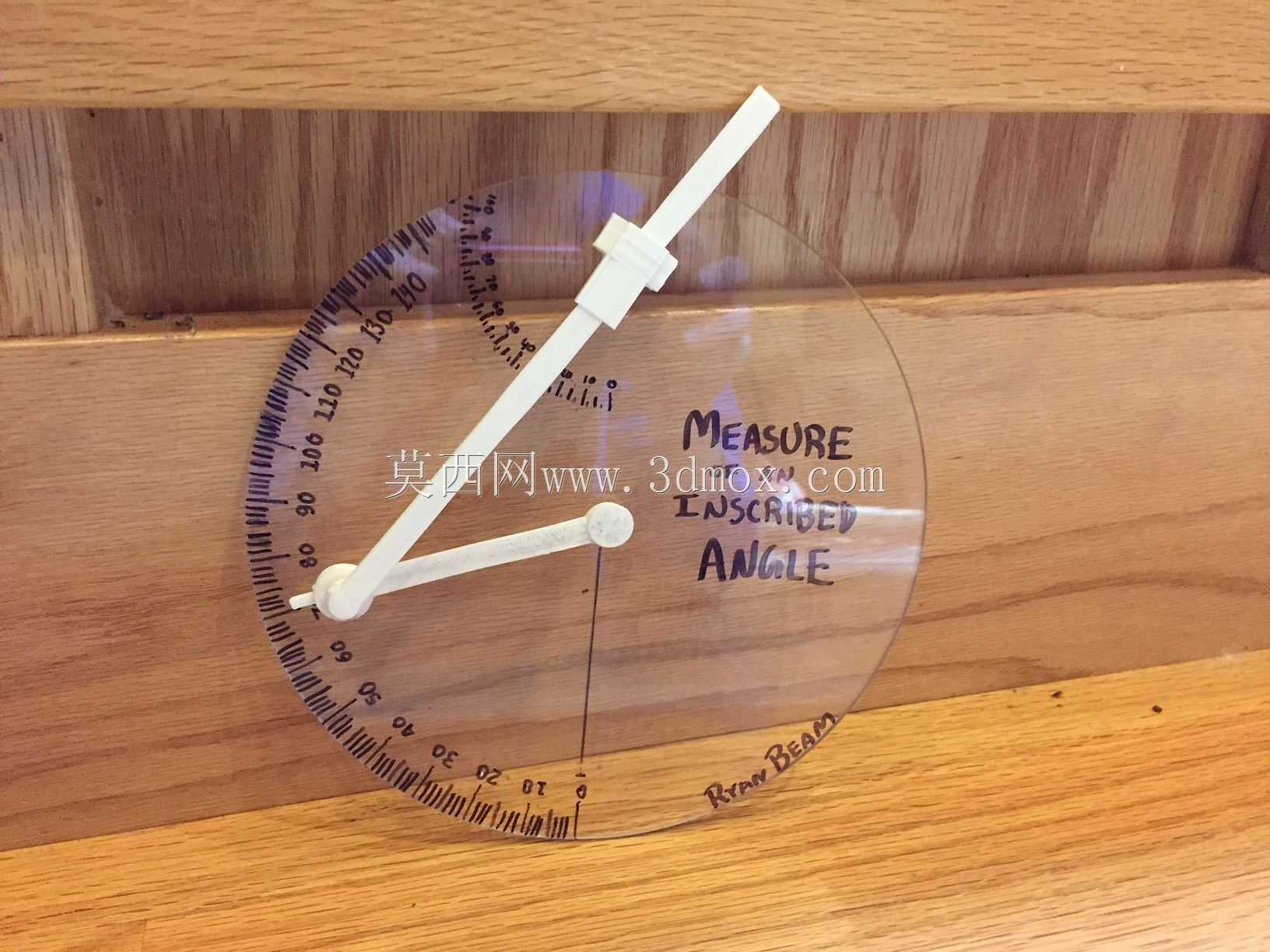

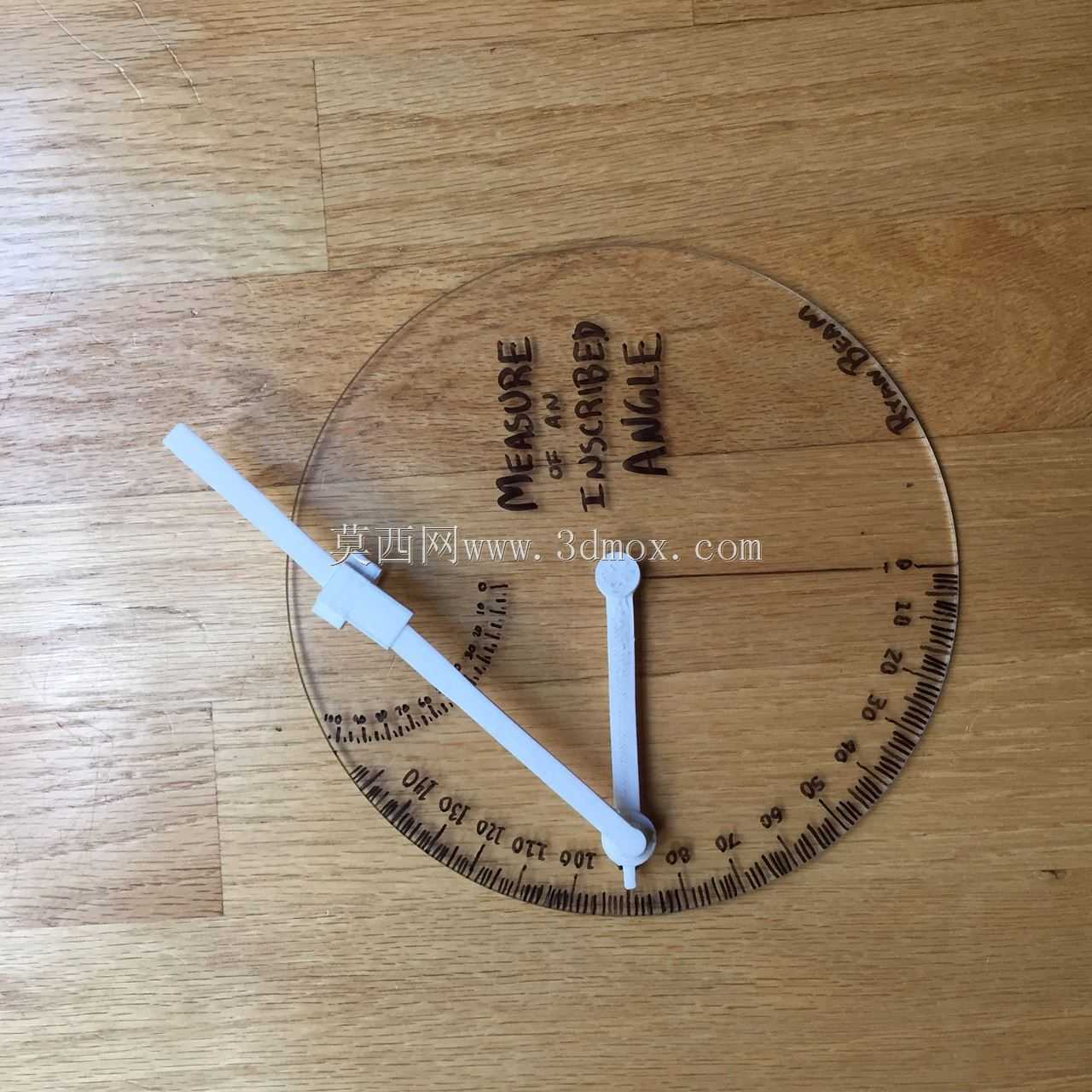

该教具围绕圆周角定理设计，核心结构为透明圆盘、固定基准臂与可绕圆心转动的活动臂。圆盘边缘按圆周角与所对弧的对应关系刻制双列刻度，其中一列标注弧的角度，另一列按半值标注内接角读数，使学生在转动活动臂时可直接观察到内接角等于同弧所对圆心角一半的几何关系。透明盘面采用亚克力材质，便于在黑板或投影上叠加演示，也可直接在盘面用记号笔辅助画线。两臂通过中心转轴连接，转轴处控制径向与轴向间隙，保证转动灵活且无明显旷量；臂身截面做薄，以减少视线遮挡。固定臂与圆盘在零位处对齐，活动臂尖端指向刻度，形成稳定的读数基准。设计时先确定圆盘直径与刻度分布半径，再根据刻度线长度、数字高度和两臂宽度预留边界，避免指针与字符干涉。中心孔与转轴按小间隙配合建模，臂端与盘面保持微小间距，防止摩擦卡滞。该装置主要用于中学数学课堂和几何实验，把抽象定理转化为可操作的角度比对工具。教师可将其放置于讲台、磁吸白板或投影台面上，通过改变活动臂位置展示同一圆弧对应的内接角恒定不变，也可对比不同弧长下的角度变化。结构上不依赖电子元件，维护简单，适合反复手动操作。建模时需关注刻度沿圆周的阵列角度、字符沿径向的排布方向、两臂在极限张开位置时的包络尺寸，以及圆盘平放时的支撑边界。指针尖端应尽量贴近刻度圆周，以降低视差；固定臂与活动臂的长度需覆盖主要读数区间，同时避免超出圆盘外轮廓过多。整体造型简洁，功能集中于角度演示与读数验证，可作为几何教学、科技馆展品以及学生自主探究的辅助器具。
