木工划线规精密结构设计方案

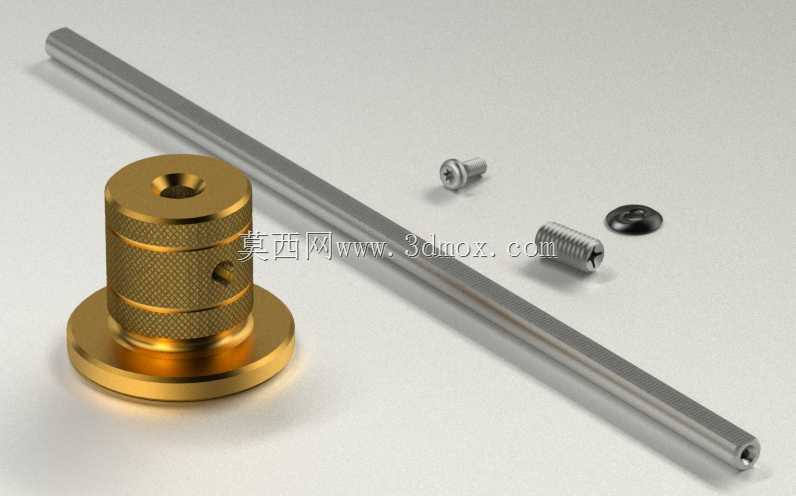

在木工作业的备料、修配与装配环节，划线规是替代普通直尺与划针完成平行边线定位的核心工装，这套结构针对车间高频使用场景做了针对性优化。整套构件包含带法兰底座的滚花调节套、长直导向杆、两枚紧定螺钉与一枚端盖紧固件，所有配合面均按实际装夹逻辑设计，没有冗余装饰结构。

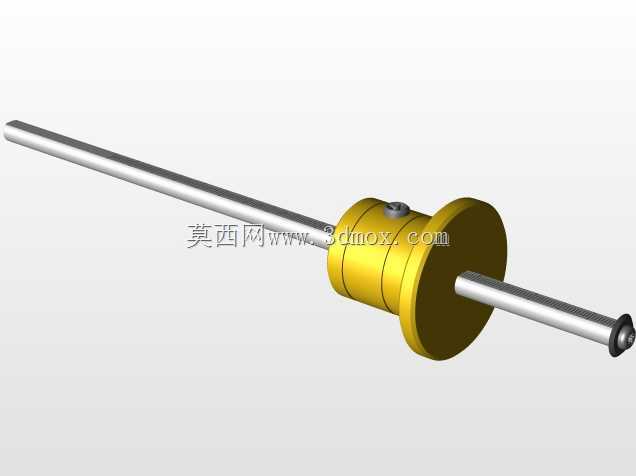

从功能实现逻辑看，法兰底座的下平面为贴合基准面，作业时贴紧木料侧边，长直导向杆沿木料表面延伸，杆端可搭载划针或铅笔完成等距划线。调节套中部的网纹滚花并非外观造型，而是为了在车间戴薄手套操作时仍能获得足够摩擦力，转动调节套即可改变导向杆伸出长度，以此调整划线距基准边的距离，调节到位后由径向紧定螺钉锁死导向杆，避免推送过程中出现位移。

设计阶段优先考虑了安装边界与尺寸适配：调节套的法兰直径大于套筒本体，既增大了与木料侧边的接触面积，防止推送时歪斜，也限定了套筒嵌入工装夹具的最大深度；导向杆采用细长等截面圆杆，截面直径统一，可适配车间内通用的钻夹头与划针夹持座，不需要额外加工转接套。两枚紧定螺钉分别布置在套筒不同轴向位置，靠近法兰的螺钉负责锁紧导向杆，靠近套筒上端的螺钉用于固定端盖，防止内部进入木屑影响调节顺滑度。

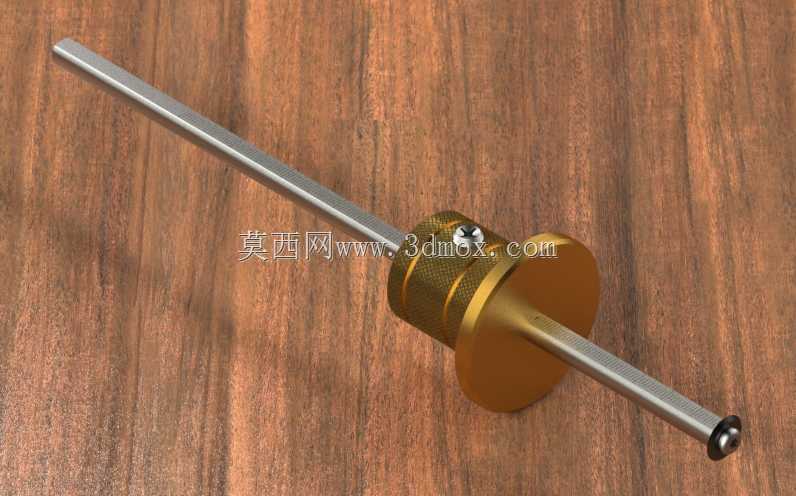

实际车间使用中，这套结构可直接固定在木工推台、平刨床的靠山侧边，作为批量木料的定距划线工装，也可单独手持使用。相比传统木质划线规，金属构件的耐磨性能更强，长期与木料、金属靠山摩擦后基准面不易出现凹陷，划线重复精度可保持在0.1mm级别。套筒内部与导向杆的配合选用小间隙配合，既保证导向杆滑动顺畅无卡滞，又不会因间隙过大导致划线出现径向晃动。所有外露棱边均做了倒角处理，避免推送过程中刮伤木料表面或操作人员手部，端盖紧固件采用内六角槽型，可使用车间通用内六角扳手完成拆装，维护时只需拆开端盖即可清理套筒内部积存的木屑与灰尘，不需要额外专用工具。
