山地车内管走线MTB框架插接构件

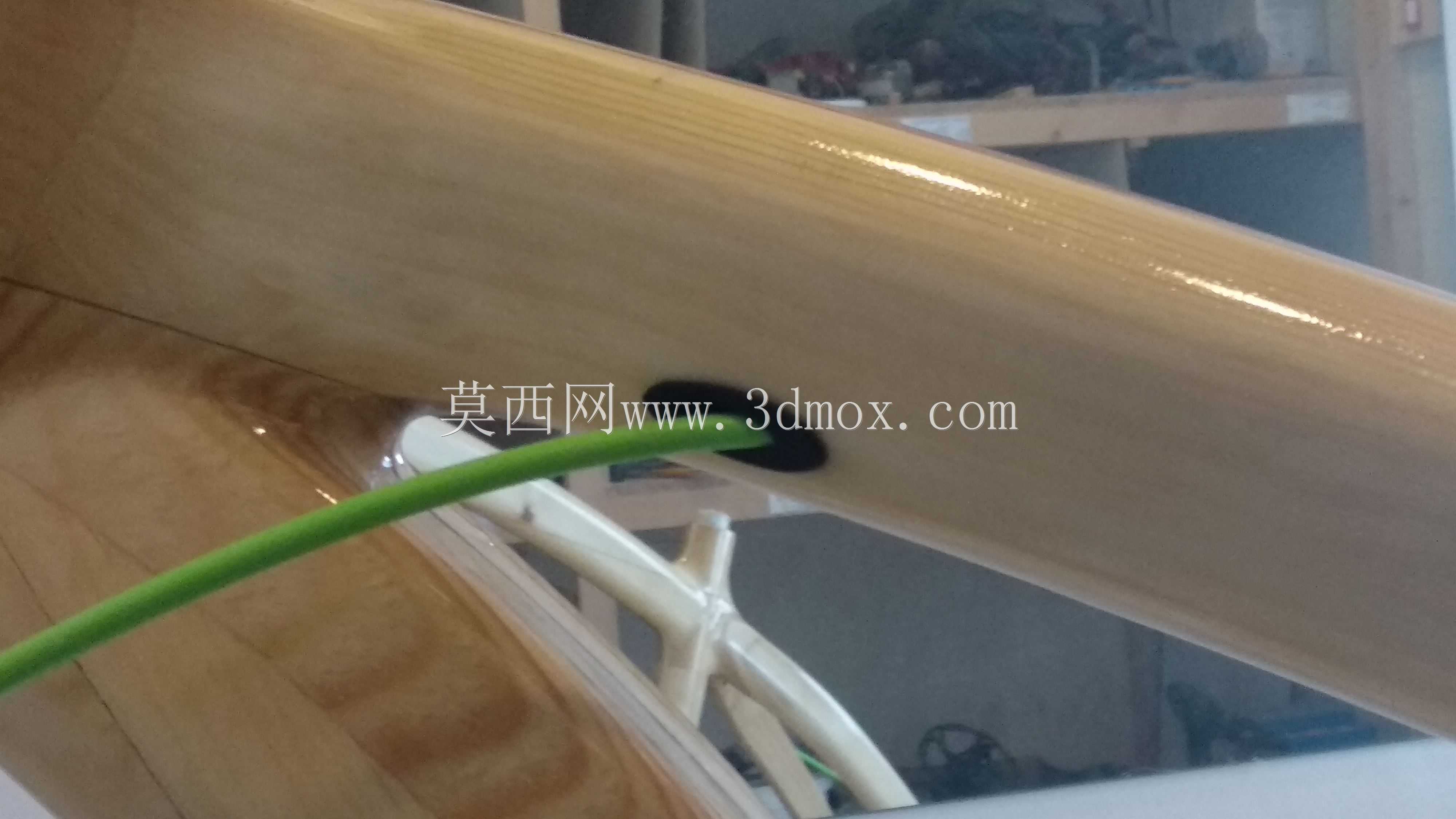

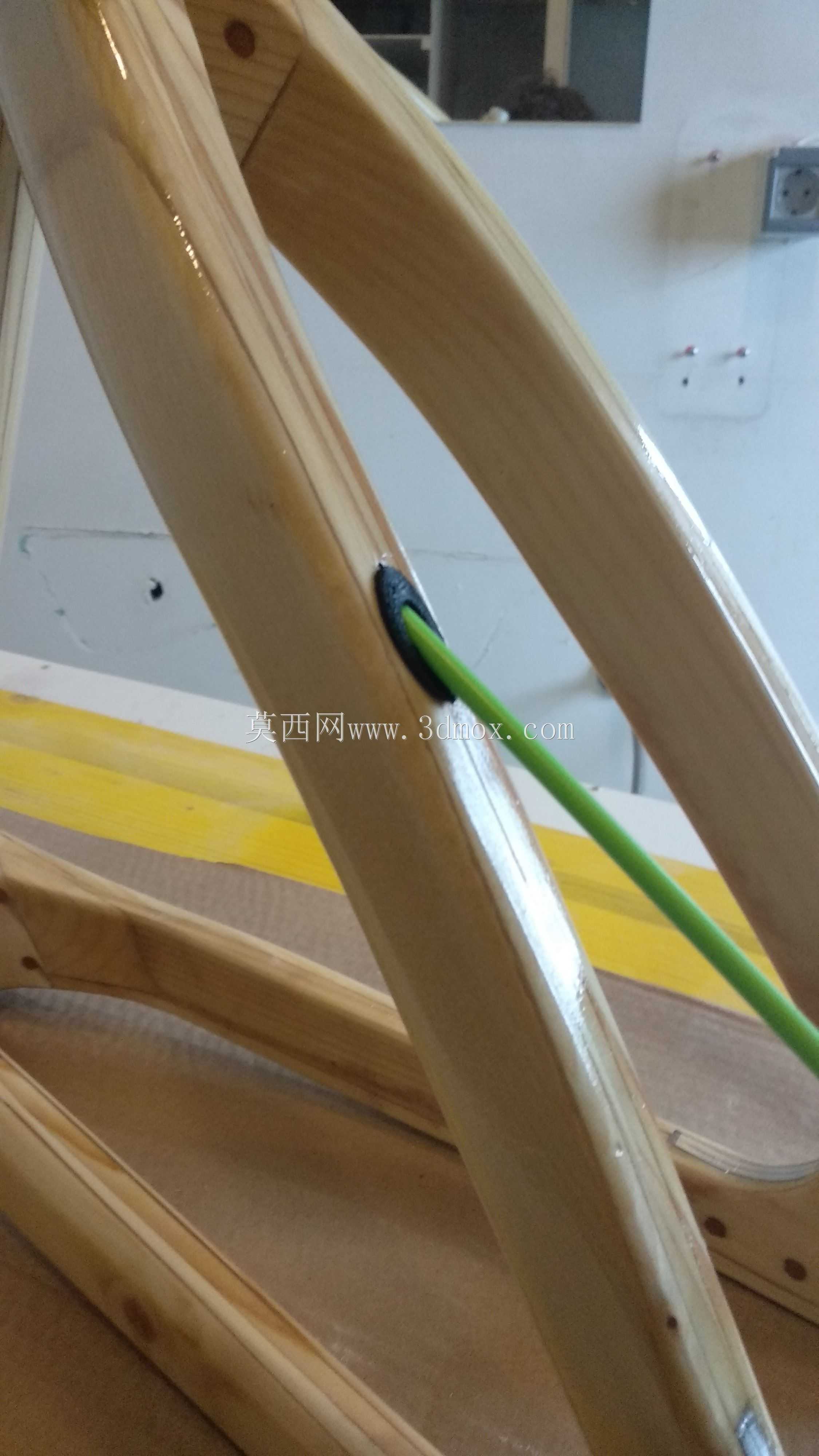

该插接构件主要用于山地车车架内管与外部控制线之间的过渡连接，常见于内走线车架的头管、下管或上管区域。实际装车时，线管从车架外部穿入插接件，再沿车架内管延伸至变速或制动执行端，能够减少外露管线长度，降低泥水、砂石对管线表面的磨损，同时让车架外观更加整洁。

从使用场景看，这类构件多用于MTB框架的内走线布置。越野骑行中车架会持续受到振动、泥水冲刷和侧向拉扯，插接件需要在管孔位置形成稳定约束，避免线管与金属或碳纤维孔边直接摩擦。若缺少该过渡件，线管在长期颠簸中容易出现涂层磨穿、防尘失效或走位偏移，进而影响变速手感与制动响应。

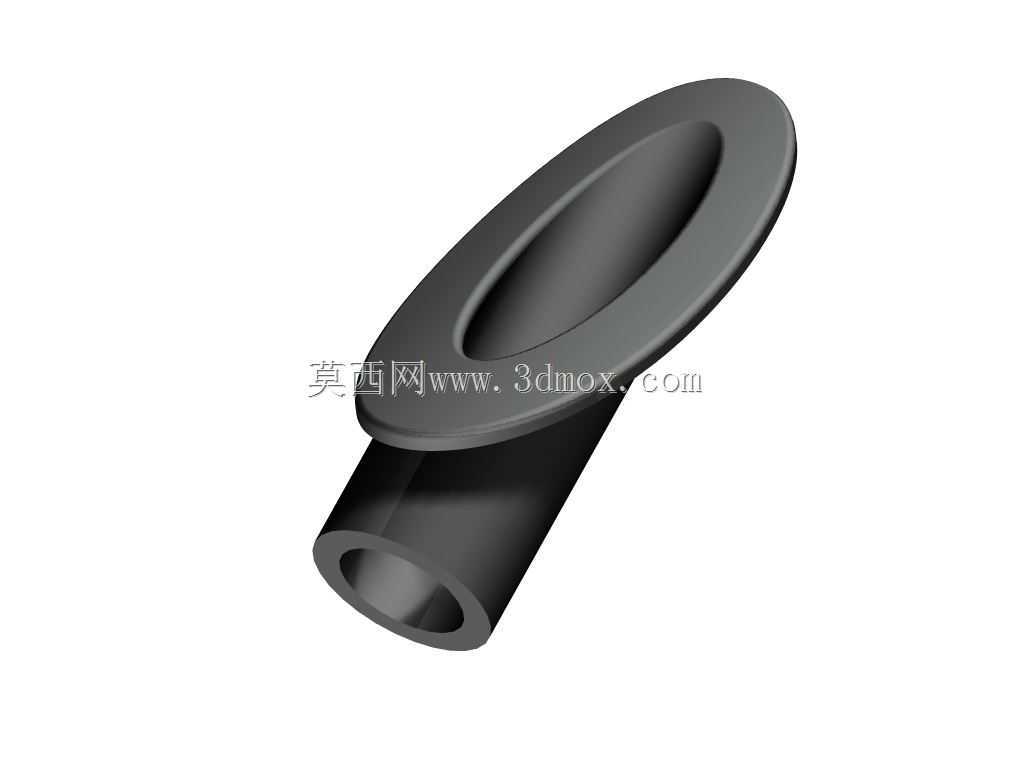

构件的功能重点在于定位、导向和防护。其插入段需要与车架内管孔径形成合适配合，既不能过松导致晃动，也不能过紧造成装配困难；外露侧则承担限位作用，使插接件在穿线后不会整体滑入管内。设计时通常会在端部保留贴合面，让构件与车架外表面形成稳定接触，同时给线管通过留出连续通道，减少急弯造成的走线阻力。

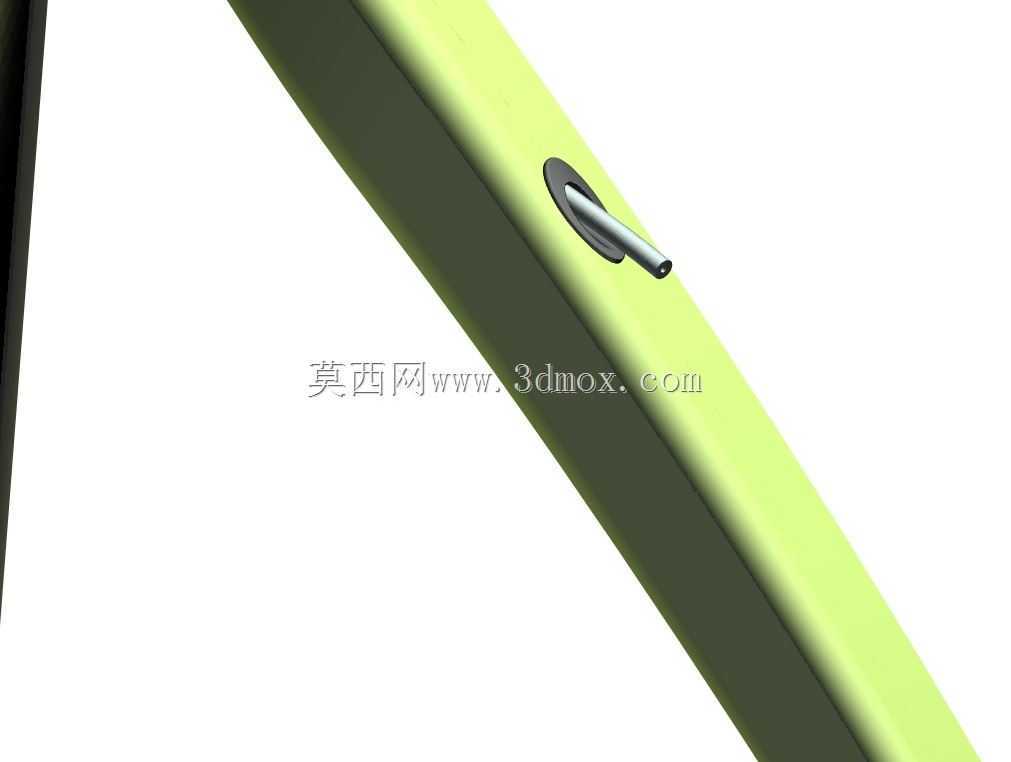

建模过程中需要先确认车架管孔直径、内管深度以及周边曲面边界。插入段直径应略小于安装孔，保证表面处理层和装配公差仍有容纳空间；肩部或法兰状限位结构需要覆盖孔边，避免构件陷入孔内。若安装区域位于弧面，贴合面不能简单做成平面，应依据车架外表面曲率做局部随形，否则装配后会出现缝隙或局部顶紧。

外形尺寸方面，应重点控制插入长度、最大外径、限位肩宽和过线孔径。插入长度过短会导致定位不足，过长则可能干涉车架内部其他管线或补强结构；过线孔径需要兼容刹车管、变速线管或油管的实际外径，并在入口处做圆滑过渡，避免切口边缘割伤管线外皮。对于需要3D打印制作的样件，还应关注层纹方向对受力部位的影响，限位肩与插入段交接处应设置圆角，降低应力集中。

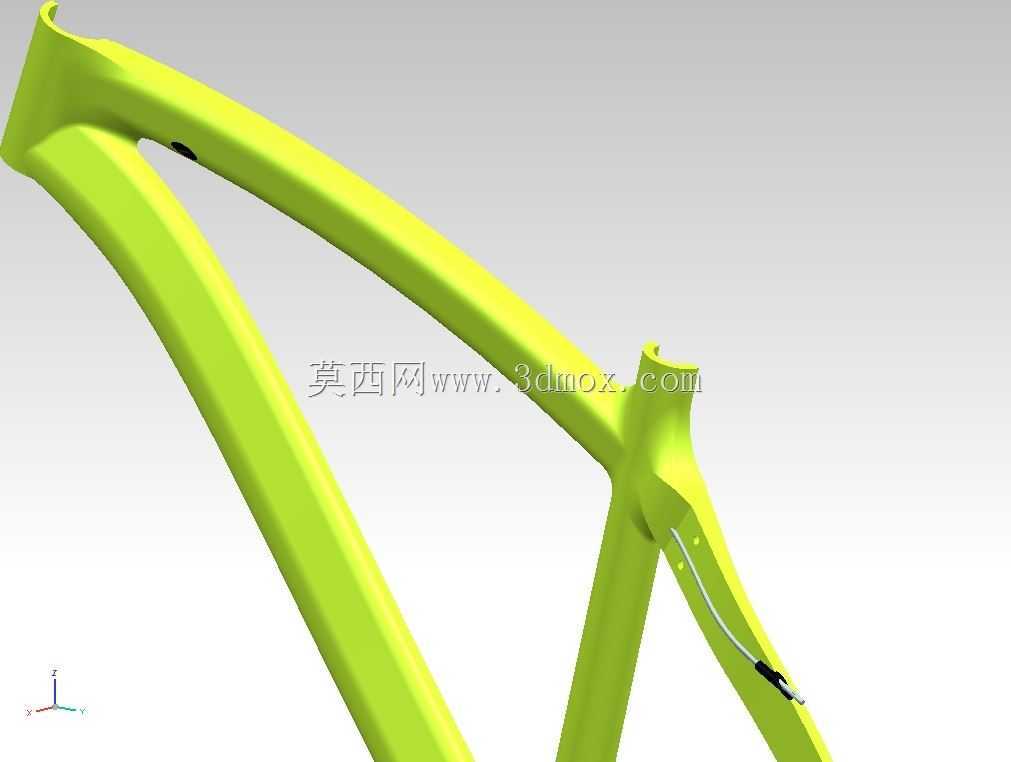

安装边界上，构件周围需要预留手指和工具操作空间，尤其是车架内管附近存在焊缝、补强片或异形截面时，不能只按单一圆孔建模。走线方向也应纳入结构考虑：线管进入车架后应保持平缓弯曲，若插接件出口方向与内管走向偏差过大，会增加摩擦并影响线芯运动。合理的做法是让通道轴线与车架内部预设走线路径基本一致，并在入口处保留微小导向角度。

在结构细节上，该构件不需要复杂运动机构，但对装配可靠性要求较高。表面应避免尖锐边缘，过线孔内壁需要光滑；限位部分可根据车架外形做成局部贴合面，以提高装配稳定性。若用于样车验证，可先通过3D打印检查孔位配合、线管弯曲半径和周边间隙，再根据实装情况微调插入段长度与肩部轮廓。这样处理后，构件既能满足内走线防护需求，也能为后续小批量加工或替换维修提供明确的结构依据。
