冲击起爆弗莱切弹道十字弓螺栓头

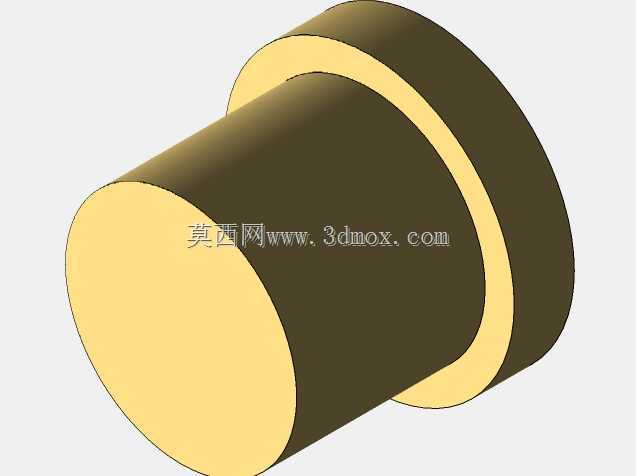

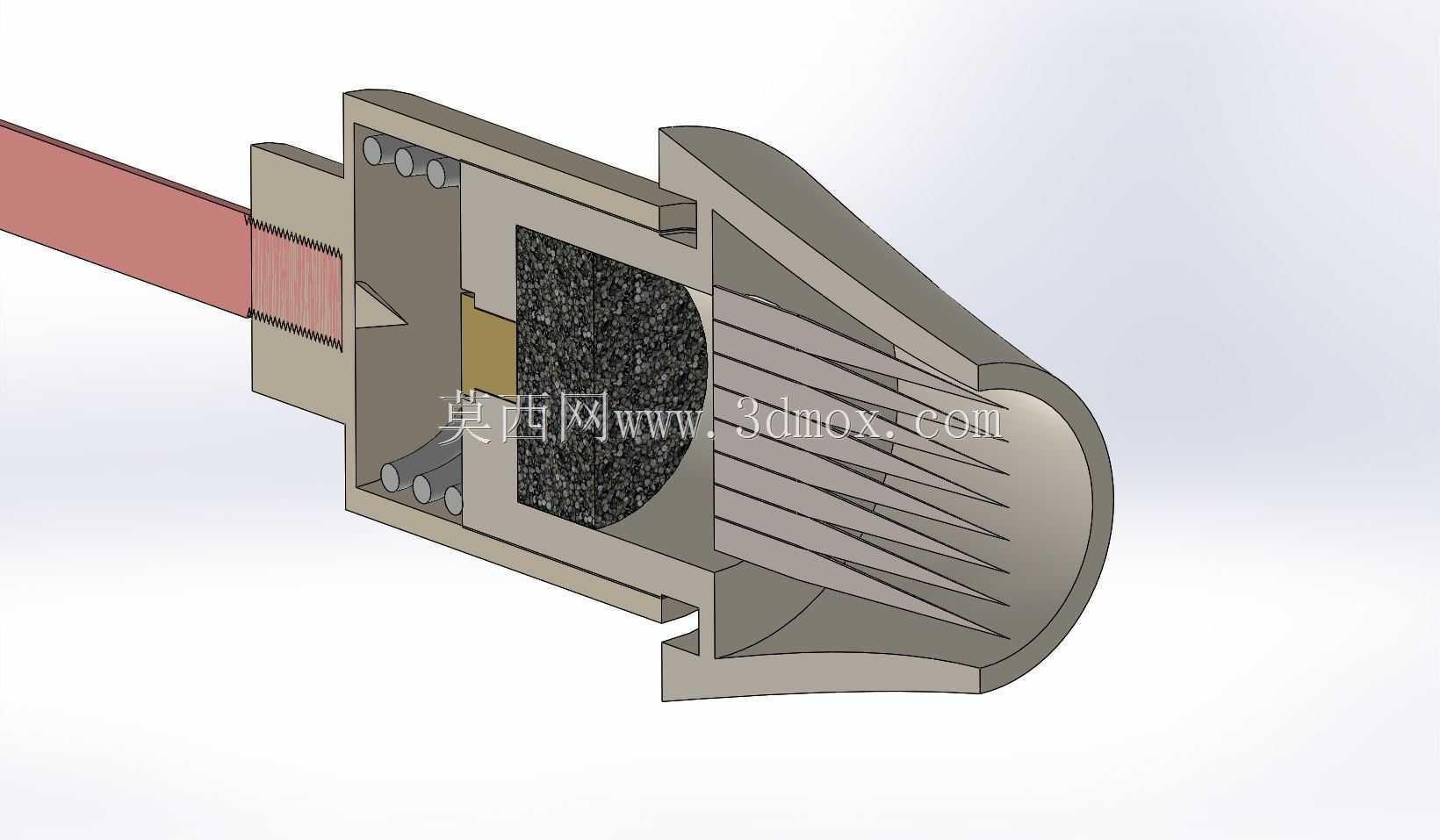

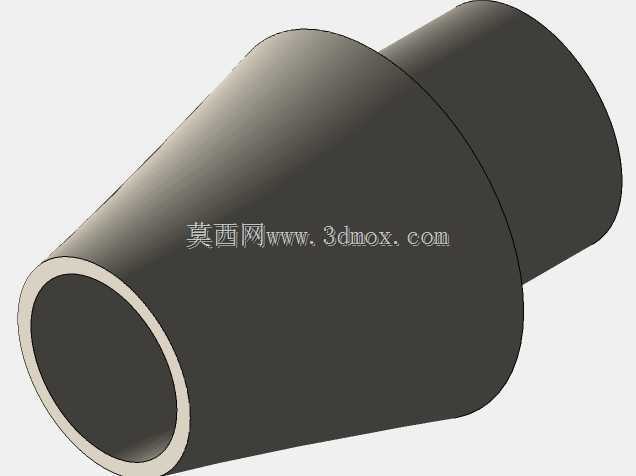

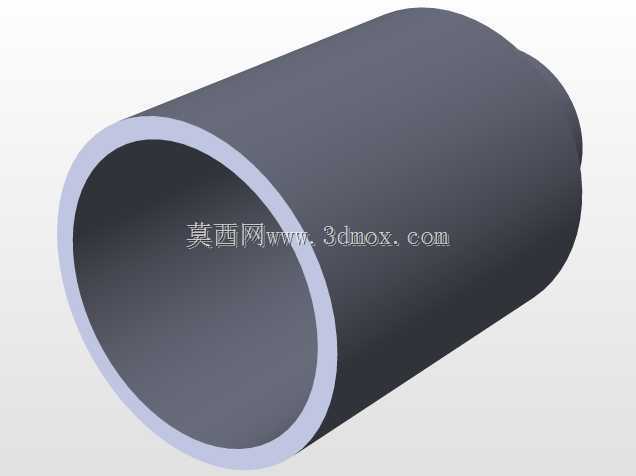

该结构件的核心功能是在前端受目标介质阻挡时，通过惯性与内部传力路径完成击发动作，因此建模时不能只把它当作普通箭头外形处理，而要把壳体、击针、容腔、弹性复位件和前端导流结构作为一个联动系统来校核。前端采用多道斜向开槽的锥形头部，开槽方向沿轴向呈放射状分布，其作用不是单纯减重，而是在侵入织物、纸板、轻质板材或松散介质时降低正面阻力，同时保持周向对称，避免弹道偏航。头部外轮廓需要控制圆弧过渡，槽底不能出现尖角突变，否则在高速接触目标时容易形成应力集中，导致局部开裂或能量提前耗散。中部壳体承担连接与防护双重任务，内腔用于容纳起爆组件和击发件，外壁则与十字弓螺栓杆身配合。从装配边界看，后端圆柱段需要与杆身形成稳定同轴关系，配合面不宜过长，过大会增加插入阻力并影响更换效率；配合过松则会造成头部摆动，直接影响命中精度。内部击针位于轴线附近，其尖端朝向容腔，平时由弹性件保持安全间距；当头部撞击目标并突然减速时，内部组件因惯性继续前冲，使击针与敏感药剂接触，从而实现冲击起爆。这一原理决定了质量分布非常关键：击发件需要有足够惯性，但整体头部又不能过重，否则十字弓螺栓的飞行稳定性和有效射程都会下降。设计中应重点检查击针行程、弹簧预压和腔室轴向间隙。行程过小，轻微跌落或运输振动可能带来误触发风险；行程过大，则在软目标接触时可能无法可靠作用。弹性件的选型要兼顾复位力与压缩空间，簧圈外径不能贴死腔壁，需预留侧向余量，防止沙尘、碎屑或涂层造成卡滞。壳体侧壁可见若干定位孔与限位结构，这些特征用于固定内部组件并控制装配方向，建模时应保证孔位同轴度和端面垂直度。若这些基准偏斜，击针运动轨迹会偏离中心，长期使用后还可能出现单侧磨损。头部开槽与内腔之间的壁厚也要保留足够安全裕度，尤其在冲击载荷下，薄壁区域既要满足轻量化，又不能因屈曲而失效。从实际使用场景看，这类螺栓头适用于需要瞬时触发、定点作用或非火药推进的投射装置，对外形一致性、动平衡和装配可靠性要求较高。三维建模时应先建立轴线基准，再依次完成头部锥面、放射槽、内腔台阶、击针通道和后端接口；装配环境下还需模拟撞击瞬间的相对位移，检查各零件是否存在干涉、死点或能量传递中断。对于结构工程师而言，真正的难点不在外观曲面，而在于把气动阻力、撞击强度、惯性触发、安全间隙和制造可行性同时约束在一个很小的头部空间内。
