4英寸淋浴排水地漏结构设计

　　在商用卫浴空间的给排水系统设计中，淋浴区的排水构件往往是容易被忽略但直接影响使用体验的核心部件，本次设计的4英寸规格淋浴排水构件，正是针对临时搭建场景、快装商用淋浴场景的使用需求完成的结构设计。从安装边界来看，该构件垂直安装尺寸控制在1.875英寸，排水接口直径为2英寸，配套80出口规格的排水管路适配，整体安装占用的垂直空间极小，不需要在地面完成过深的开槽作业，尤其适配地面铺装厚度有限、基层无法做深挖处理的临时搭建淋浴场景，比如展会临时淋浴间、工地临时洗浴区、快装式民宿卫浴模块这类场景，不需要复杂的地面预处理就能完成安装。

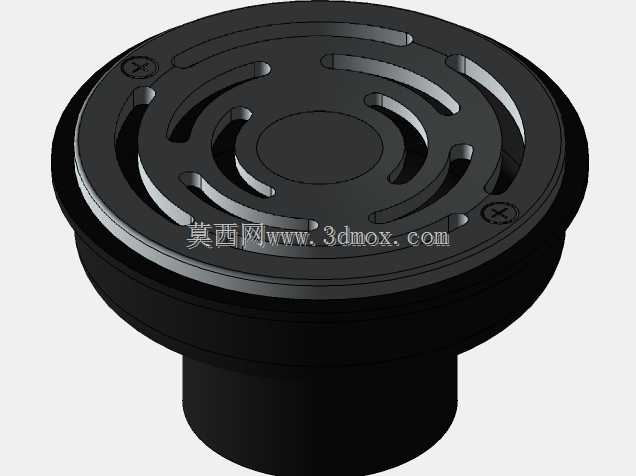

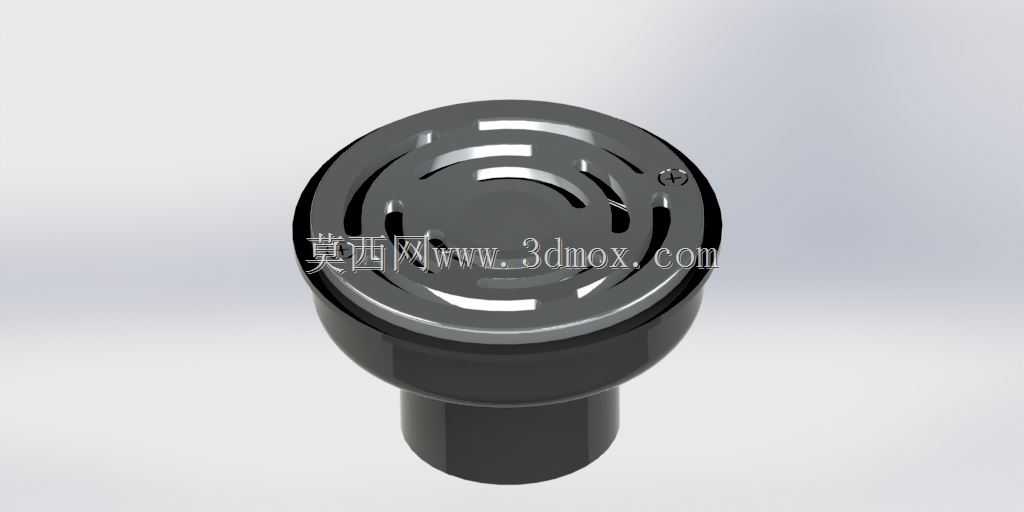

　　从功能特性上看，顶部的格栅盖板采用同心圆式的开槽设计，开槽的宽度经过反复校核，既能够保证大流量排水时的过流面积，避免淋浴时地面积水没过脚面，又能有效拦截毛发、大块洗浴杂物，防止杂物进入排水管路造成堵塞，盖板表面做了圆滑的弧度处理，没有尖锐的棱角，赤脚踩踏时不会产生硌脚的不适感，同时格栅的凸起结构能够起到一定的防滑作用，即使表面沾有沐浴露泡沫也能保持足够的摩擦力，降低滑倒风险。下部的插接式接口采用直插式结构，不需要额外的法兰固定件，直接插入对应规格的PVC排水管路即可完成密封衔接，安装效率相比传统丝接或者法兰连接的地漏提升60%以上，非常适合快装场景下的快速施工需求。

　　设计过程中没有预设特定的制造材料，正是考虑到不同应用场景的成本与性能需求差异：如果是长期固定使用的商用场景，可以选用镀铬黄铜或者304不锈钢材质，满足耐腐蚀、长寿命的使用要求；如果是短期临时搭建的场景，可以直接选用UPVC材质注塑生产，大幅降低制造成本，使用完成后甚至可以直接拆除作为耗材处理，不需要反复拆装周转。很多临时搭建的淋浴空间在施工时往往没有精准的施工图纸，施工人员会根据现场的管路走向、地面厚度灵活调整构件的安装位置与连接方式，这款排水构件的结构设计充分预留了现场适配的冗余量，接口部分的插接深度有足够的调整空间，即使现场管路存在一定的位置偏差，也不需要额外定制转接件就能完成安装。

　　实际工程应用中，这类排水构件还可以作为商用淋浴排水系统的占位符使用，在前期给排水管路铺设阶段，可以先安装该构件确定排水口的位置与高度，后续如果需要更换更高规格的防臭型、带水封的地漏，只要接口规格匹配就能直接替换，不需要重新开凿地面调整管路位置。很多临时建筑的施工逻辑是优先满足核心功能需求，不会像永久建筑那样预留冗余度极高的管路结构，这款排水构件的设计完全贴合这种施工逻辑，不需要复杂的配套铰链、固定件，仅靠插接结构就能完成固定，排水时水流从盖板的格栅槽流入，经过下部的直通道直接排入排水立管，水流阻力极小，不会因为内部结构复杂造成排水不畅的问题。

　　需要注意的是，该构件本身没有集成水封结构，在对防臭有要求的永久建筑场景使用时，需要在排水管路下端配套加装存水弯，或者搭配带水封的内芯使用，才能满足卫浴空间的防臭防虫要求。在结构建模过程中，所有配合面的公差都按照给排水构件的通用公差要求设定，插接部位的间隙控制在合理范围，既不会因为间隙过大造成漏水，也不会因为间隙过小导致现场安装时插接困难，盖板与下部基座的配合采用卡扣式结构，不需要额外的紧固件就能完成固定，后期清理杂物时可以直接掀开盖板，清理完成后扣回即可，维护操作非常简便。针对部分施工人员会用PVC管材现场自制简易排水口的情况，这款标准化的构件相比现场自制的构件，格栅的间隙更均匀，排水流量更稳定，不会出现自制构件间隙过大容易掉杂物、间隙过小排水慢的问题，同时外观更规整，即使是明装场景也能保持较好的视觉一致性。
