方形格栅面PVC滑动配合地漏结构

　　日常做卫浴空间、设备配套排水点位的结构布局时，经常会遇到标准地漏模型与预留安装位不匹配的问题，尤其是做非标设备集成排水、临时工装排水点位设计时，现成的商用地漏模型要么自带多余的装饰结构，要么接口尺寸与常用PVC管道不匹配，没法直接用作装配占位，甚至会干扰整体干涉检查的准确性，这个地漏结构就是针对这类场景搭建的，完全围绕实际安装与装配需求做的简化设计，没有多余的装饰特征，能直接嵌入各类需要设置排水点位的装配体中做占位校核。

　　从实际使用场景来看，这类方形格栅面地漏既可以用在普通住宅卫浴间的干区、湿区排水点位，也能适配小型商用操作台、实验台的排水接口，甚至临时搭建的工装冲洗区排水也能使用，核心作用就是承接地面积水，通过格栅面拦截较大的杂物，避免杂物进入下水管道造成堵塞，同时通过下部的锥形导流结构将汇入的水流顺畅导入下方的排水管道，减少水流在结构内部的滞留，降低杂物沉积的概率。

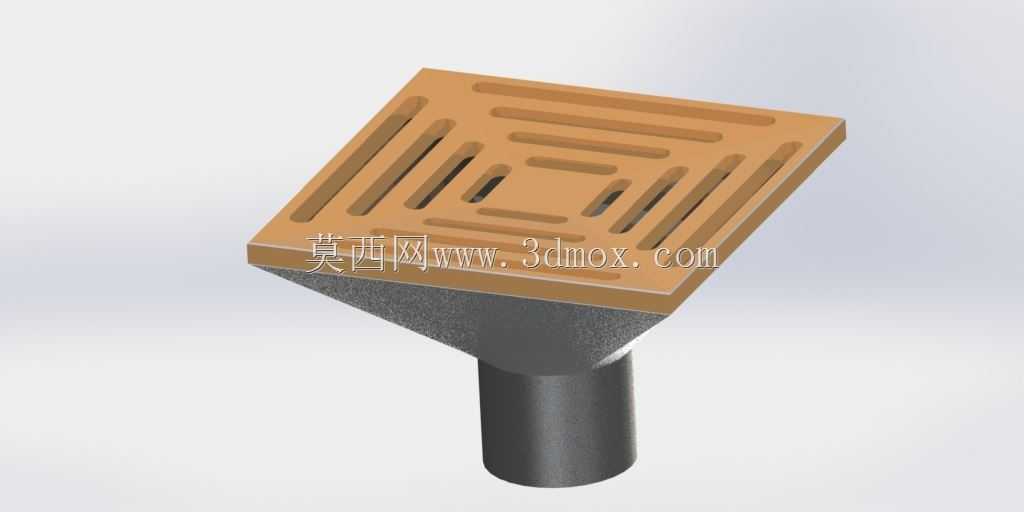

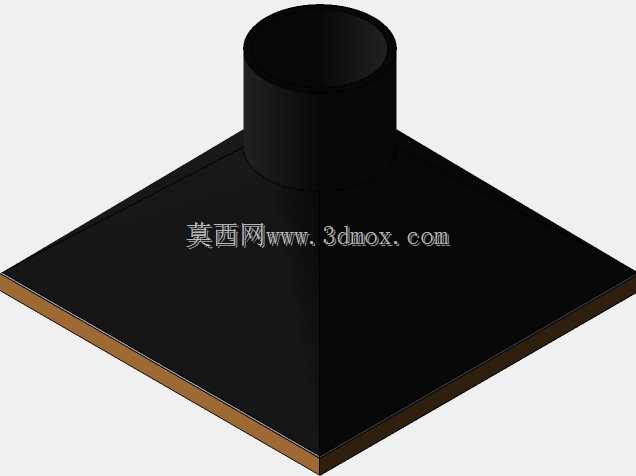

　　功能设计上，上部的方形盖板做了纵横交错的格栅开槽，开槽宽度控制在常规杂物拦截的合理区间，既保证足够的过水面积，不会因为格栅过密导致排水速度不足，也能有效阻挡头发、碎屑、小颗粒杂物进入管道；盖板下方的锥形过渡段做了平滑的斜度设计，没有直角死角，水流汇入后能顺着锥面自然流向下方的管道接口，不会在转角位置形成涡流积存杂物；下部的圆柱接口是整个结构的安装核心，尺寸按照常规2英寸PVC管道的滑动配合公差做的适配，不需要额外做密封结构的建模时，直接插入对应规格的PVC管道即可完成装配对位，做整体装配干涉检查时，能准确还原现场安装的实际配合状态，不会出现模型尺寸与实际管材不匹配导致的装配误判。

　　设计思路上完全从工程建模的实用角度出发，没有做市面上常见地漏自带的水封芯、磁吸密封、防臭翻板等复杂结构，因为很多场景下做整体布局设计时，只需要明确地漏的安装边界、接口尺寸、占位空间即可，内部的密封配件可以根据实际选型单独装配，简化后的模型不会因为特征过多导致装配体卡顿，也能避免多余特征影响其他部件的布局判断。做结构设计时特意省略了螺钉安装位、螺纹插件、管道螺纹这些细节，一方面是这类细节可以根据实际安装场景灵活调整，比如不同厚度的地坪需要的固定螺钉长度、安装方式都有区别，统一做出来反而会限制模型的适配范围；另一方面是做初步布局设计时，这些细节特征不会影响整体的点位规划，等到方案确定进入详细设计阶段，再根据实际选型补充对应的细节特征即可，能大幅提升前期方案迭代的效率。

　　安装边界方面，上部方形盖板的边长尺寸按照常规同规格地漏的通用尺寸设定，能适配大多数标准的地坪预留开孔尺寸，安装时盖板面与完成地面齐平即可，不需要额外做抬高或者下沉处理；锥形过渡段的高度控制在合理范围，不会因为锥度过长导致需要开挖更深的地坪，也不会因为锥度过短导致水流导流不畅；下部圆柱接口的长度满足PVC管道滑动配合的插入深度要求，既不会因为插入过浅导致对位不准容易脱落，也不会因为插入过深占用过多的管道内部空间，影响排水通畅性。做整体装配校核时，只需要预留出盖板上方的无障碍空间、下部管道的连接空间即可，不需要额外预留其他操作空间，因为这个结构本身没有需要后期频繁操作的活动部件，安装完成后仅需定期清理盖板上拦截的杂物即可。

　　很多工程师在做排水点位设计时，经常会忽略地漏的占位模型准确性，随便用一个方块或者圆柱代替，等到实际施工时才发现预留的开孔尺寸、管道接口位置不对，导致返工，这个地漏结构的尺寸完全贴合实际工程应用的通用规格，既能满足前期方案布局的占位需求，也能作为详细设计阶段的基础结构，根据实际使用需求补充对应的防臭、过滤配件，适配不同场景的排水要求。比如用在经常有杂物排放的区域，可以在格栅下方增加一层细滤网；用在有防臭要求的区域，可以在下部接口位置加装水封芯或者防臭翻板，基础结构的尺寸完全能兼容这些常规配件的安装，不需要重新调整主体结构的尺寸。
