卡通小鱼造型蚊子捕捉器结构设计

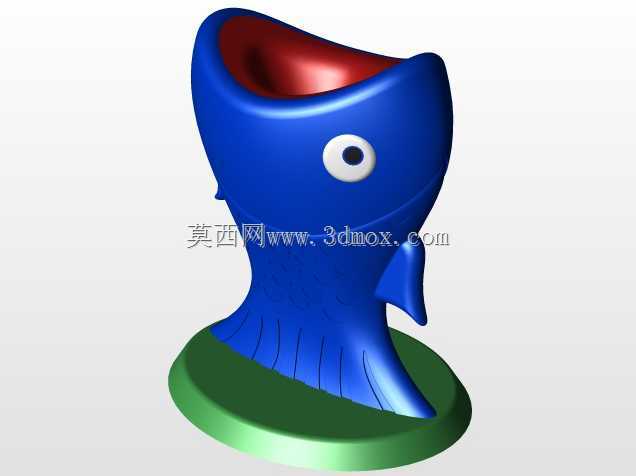

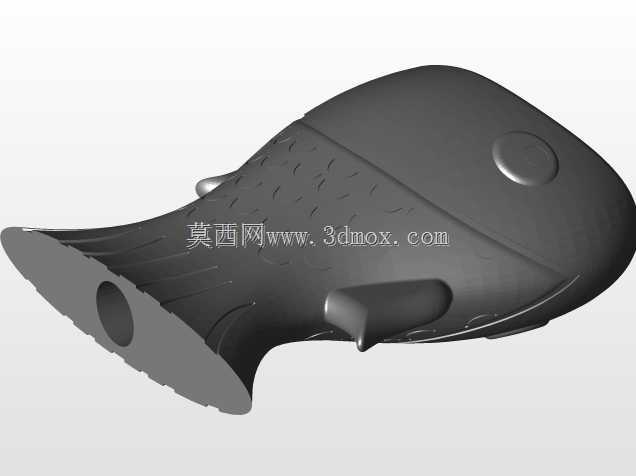

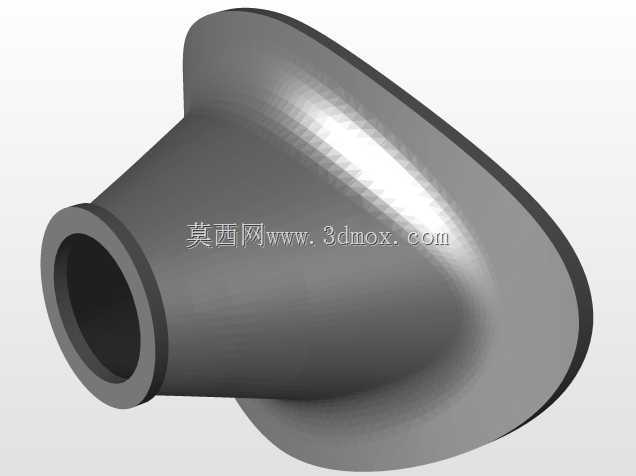

这款捕蚊装置采用卡通小鱼的仿生外观设计，整体结构分为底座、鱼身腔体、顶部入口三个核心部分，各部件通过卡扣与定位柱实现装配，无需额外紧固件即可完成组装，适合家用桌面、窗台等近人区域放置。从功能实现逻辑来看，装置利用蚊虫趋光趋热的习性，在鱼身腔体内部预留了诱蚊光源与气流通道的安装空间，顶部敞口的红色内凹结构模拟蚊虫偏好的暗色栖息环境，引导蚊虫从入口进入腔体；底座内部可放置风扇与储蚊盒，气流从顶部入口向内吸入，将进入的蚊虫困于储蚊空间内，底部的网状隔板既保证气流贯通，又能防止蚊虫逃逸。设计过程中优先考虑了家用场景的安全性与易用性，鱼身外表面全部采用大圆角过渡，无尖锐凸起，避免日常挪动时磕碰划伤；底座直径大于鱼身最大截面，整体重心落在底座支撑范围内，放置时具备足够的抗倾倒能力。各装配面预留了合理的拔模斜度与壁厚差，若采用注塑工艺量产，可直接拆分前后模完成成型，侧孔与卡扣结构通过简单斜顶即可实现，无需复杂抽芯机构；若采用增材制造方式制作手板，拆分后的独立部件无需添加大量支撑即可打印，后处理工作量较小。鱼身表面的鳞片纹理采用浅浮雕设计，深度控制在1.5毫米以内，既保留了卡通形象的辨识度，又不会在成型后形成难以清理的卫生死角，日常擦拭即可完成表面清洁。顶部入口的边缘做了卷边加厚处理，长期使用不会出现边缘开裂的问题；底座与鱼身的配合面设置了一圈定位凸台，装配后可限制周向转动，挪动时不会出现上下部件错位的情况。腔体内部预留了标准的风扇安装位与电池仓空间，可适配常见的5V直流风扇与18650电池组，电路走线可沿鱼身内壁的预留线槽布置，不会干扰气流通道的通流面积。整体尺寸适配普通家居桌面的摆放空间，高度不超过200毫米，底座直径控制在120毫米以内，不会占用过多桌面面积；重量集中在底座部位，放置在窗台、书桌边缘时稳定性良好，即使受到轻微触碰也不易翻倒。外观配色采用蓝红撞色设计，蓝色外身与红色内腔形成鲜明对比，既可以作为捕蚊工具使用，也能充当桌面装饰摆件，弱化了传统灭蚊产品的工具感，能够融入不同风格的家居环境。
