直推式单向手捻钻精密结构设计

该直推式单向手钻主要面向小件精密加工作业场景，常见于手工模型修配、电子元件引脚扩孔、首饰细部加工、薄塑料与软金属试钻孔等工序。相比普通双向手捻钻，它的核心价值在于把直线推拉动作转化为单向旋转输出，避免回程反转导致钻头松脱或孔壁划伤，尤其适合夹持细小麻花钻、中心钻时使用。

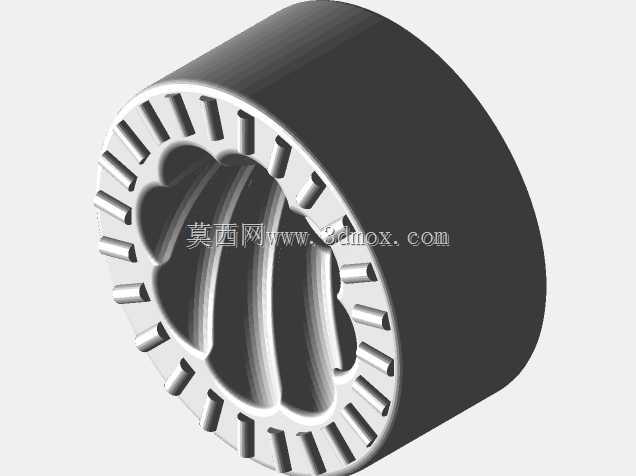

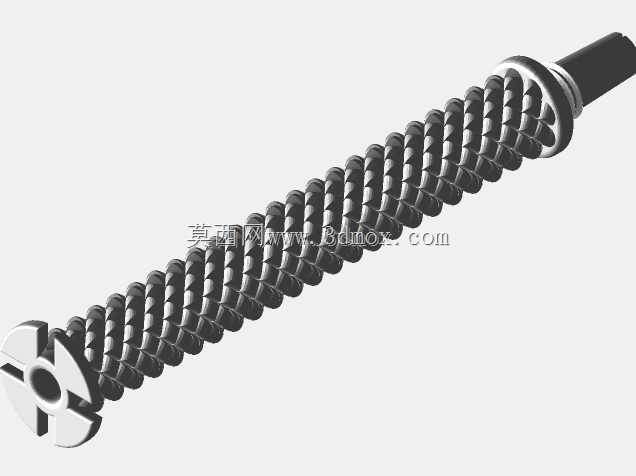

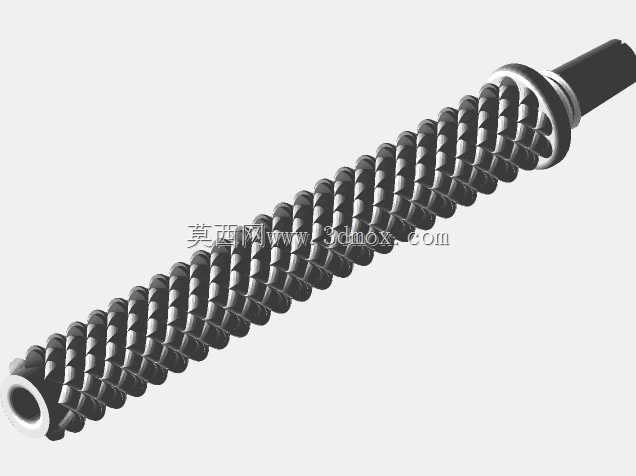

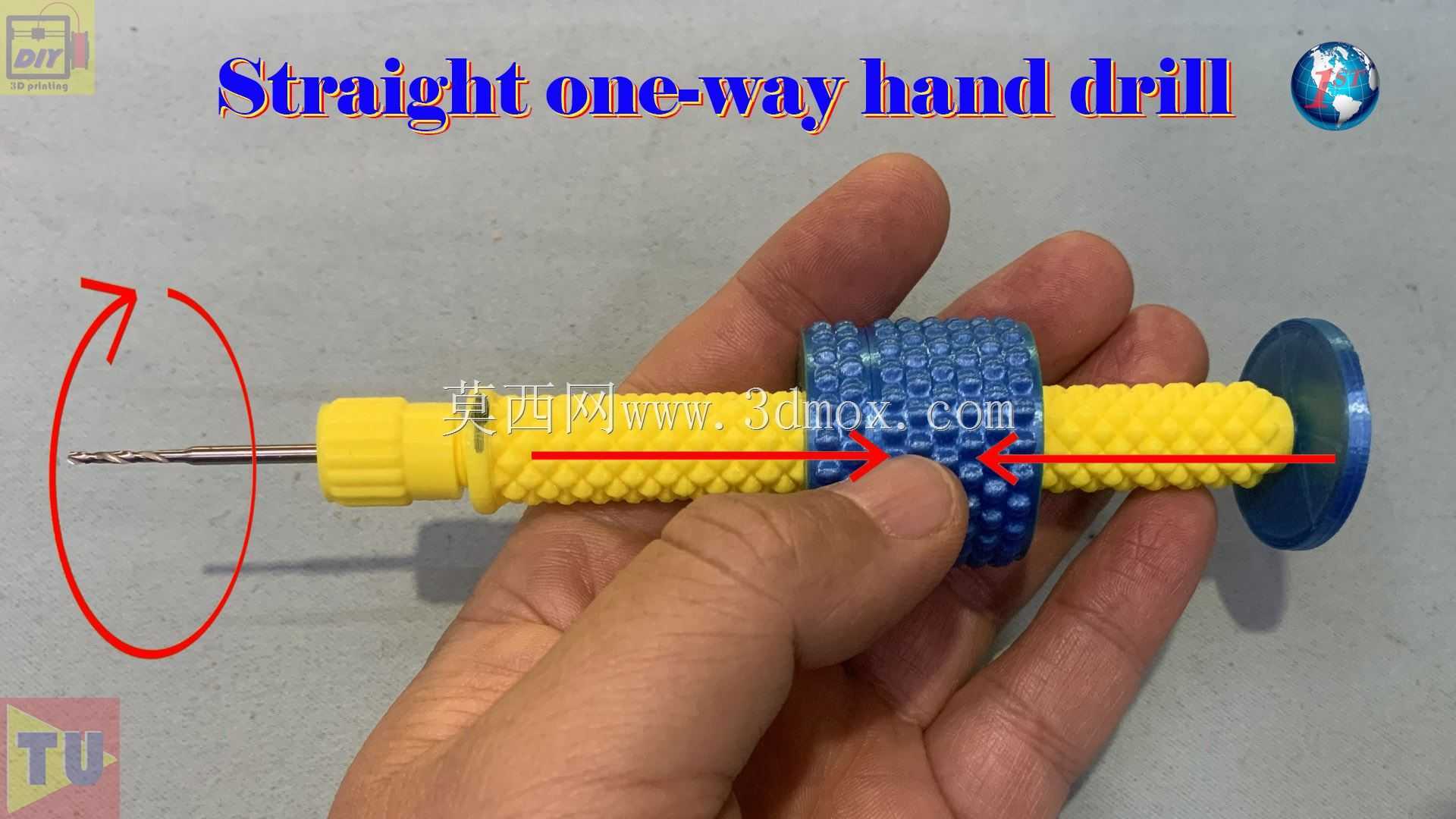

从功能特性看，钻体前端设置夹头与钻嘴，用于夹持小直径钻头；中部为带防滑纹理的旋转套与导向段，承担螺纹传动、行程限位和手指握持；后端为推压端盖，提供轴向受力面。操作时手掌可托住后端，拇指与食指沿中部防滑区前后推动，内部多头螺纹结构将轴向位移转换为回转运动，单向离合或螺纹旋向设计使回程不带动钻头反转，从而在连续推拉中保持同一钻削方向。一个推拉循环可形成若干个转角，进给平稳，扭矩反馈直接，便于操作者控制孔深与孔径。

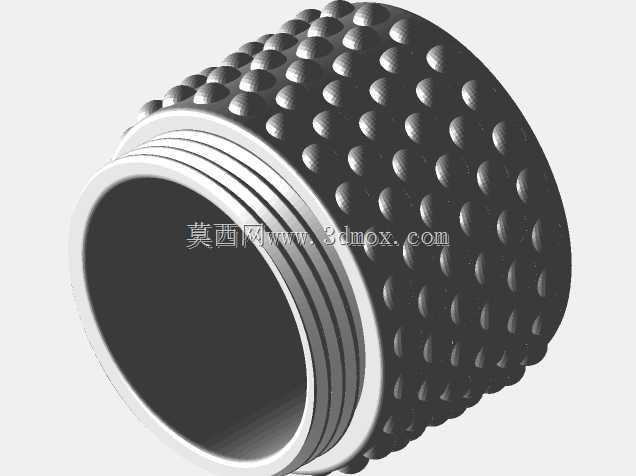

设计思路上，模型重点处理了三个工程关系：一是传动效率与手感之间的平衡，螺距过小会使行程长、转速低，螺距过大则推力需求增加、控制变差；二是导向与同轴度，钻杆、夹头和钻头轴线应尽量重合，否则小孔加工时容易偏摆、断钻；三是握持区摩擦与外形边界，表面颗粒纹或环纹可提高手指推动时的附着力，同时避免尖锐棱边造成疲劳。

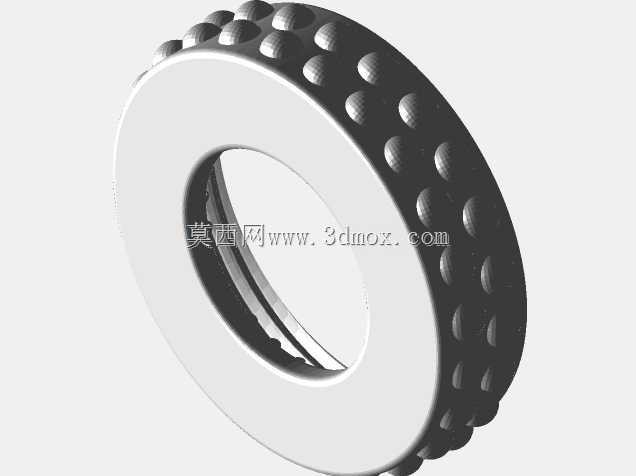

外形尺寸方面，整体为细长直柄结构，适合单手掌握。前端钻夹部分直径较小，便于观察钻头落点；中部传动套略粗，以容纳螺纹副并增加手指接触面积；后端圆盘用于承受掌心推力，并限制手掌握持位置。安装边界主要集中在夹头接口与钻杆导向段：夹头需匹配微型钻头柄径，内部夹持面应保证足够夹紧力；导向段与外壳之间需保留合理间隙，既要减少卡滞，又不能因间隙过大产生径向晃动。

在结构建模时，应优先检查螺纹旋向、行程极限和零件干涉。中部套筒在前后移动时不能与外壳纹理、后端盖发生碰撞；夹头与钻杆连接部位需考虑同轴约束；若用于实际加工，还应在钻头入口处预留排屑空间，并根据材料硬度控制推力。该手钻不追求大扭矩，而强调小范围、低速、可控的精密钻孔能力，因此结构设计更关注运动平顺性、夹持稳定性和操作可视性。对于三维建模人员而言，这类作品也是练习多头螺纹、单向传动、人机握持曲面以及小型装配体干涉检查的典型案例。
