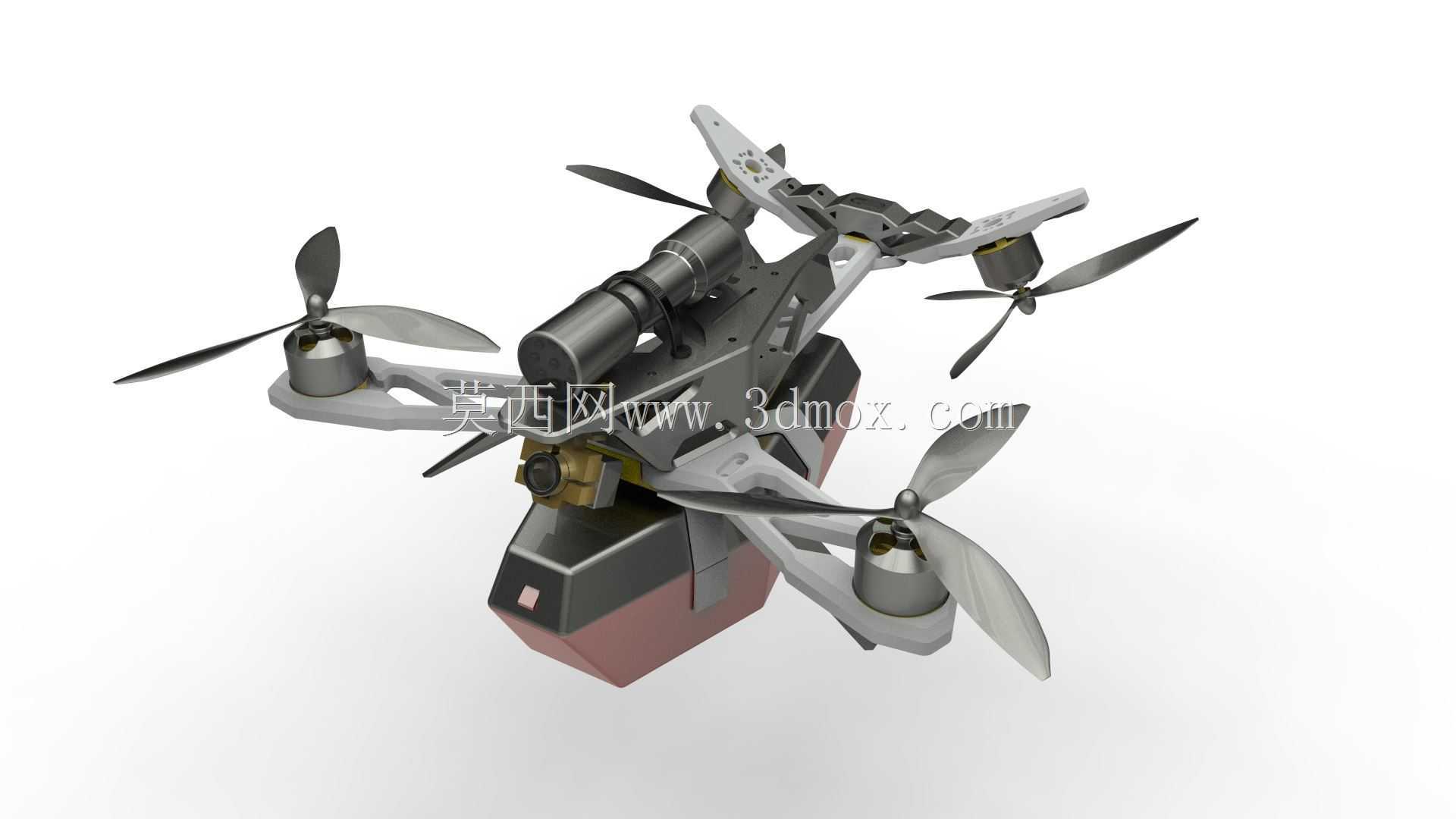

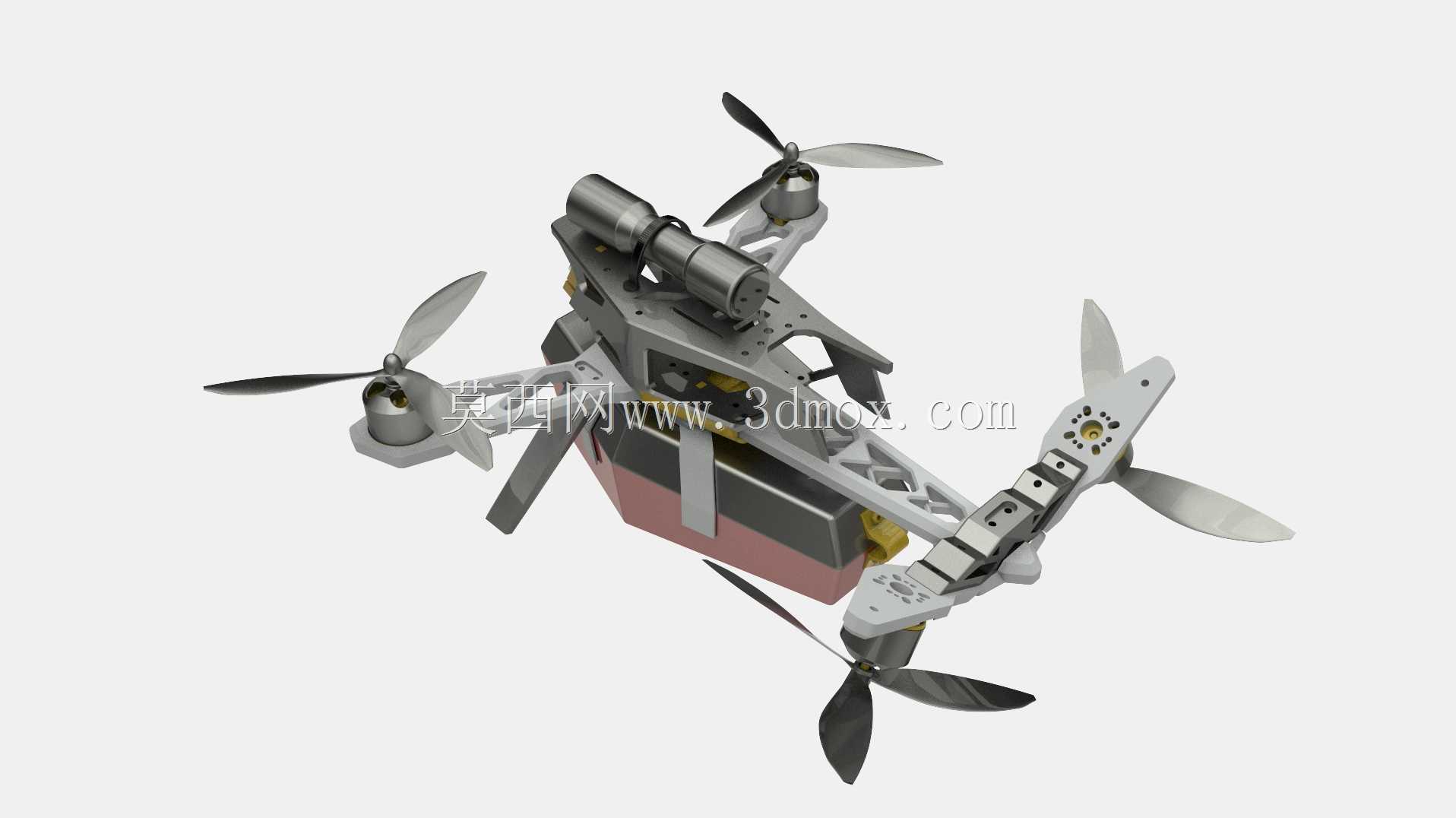

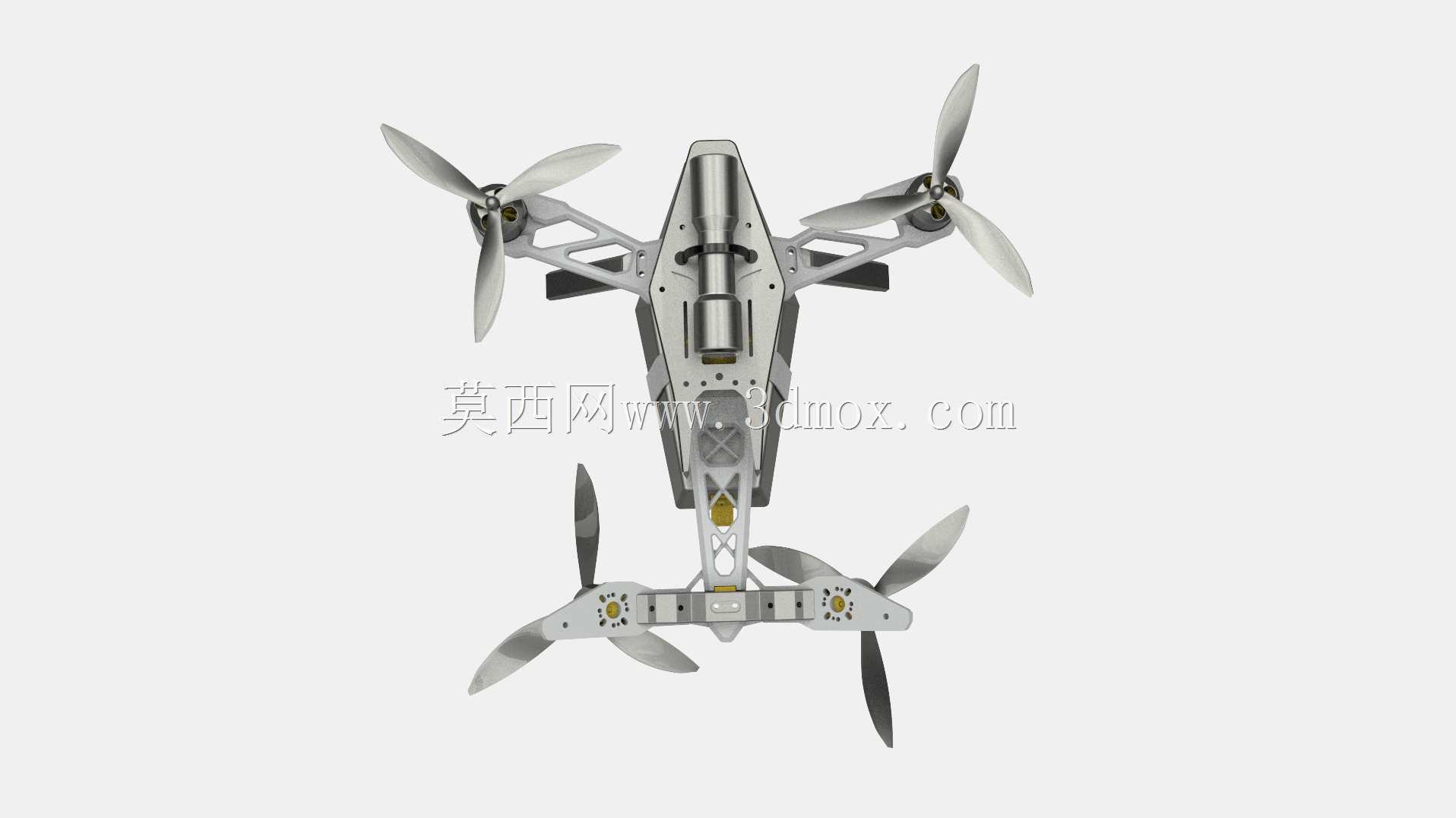

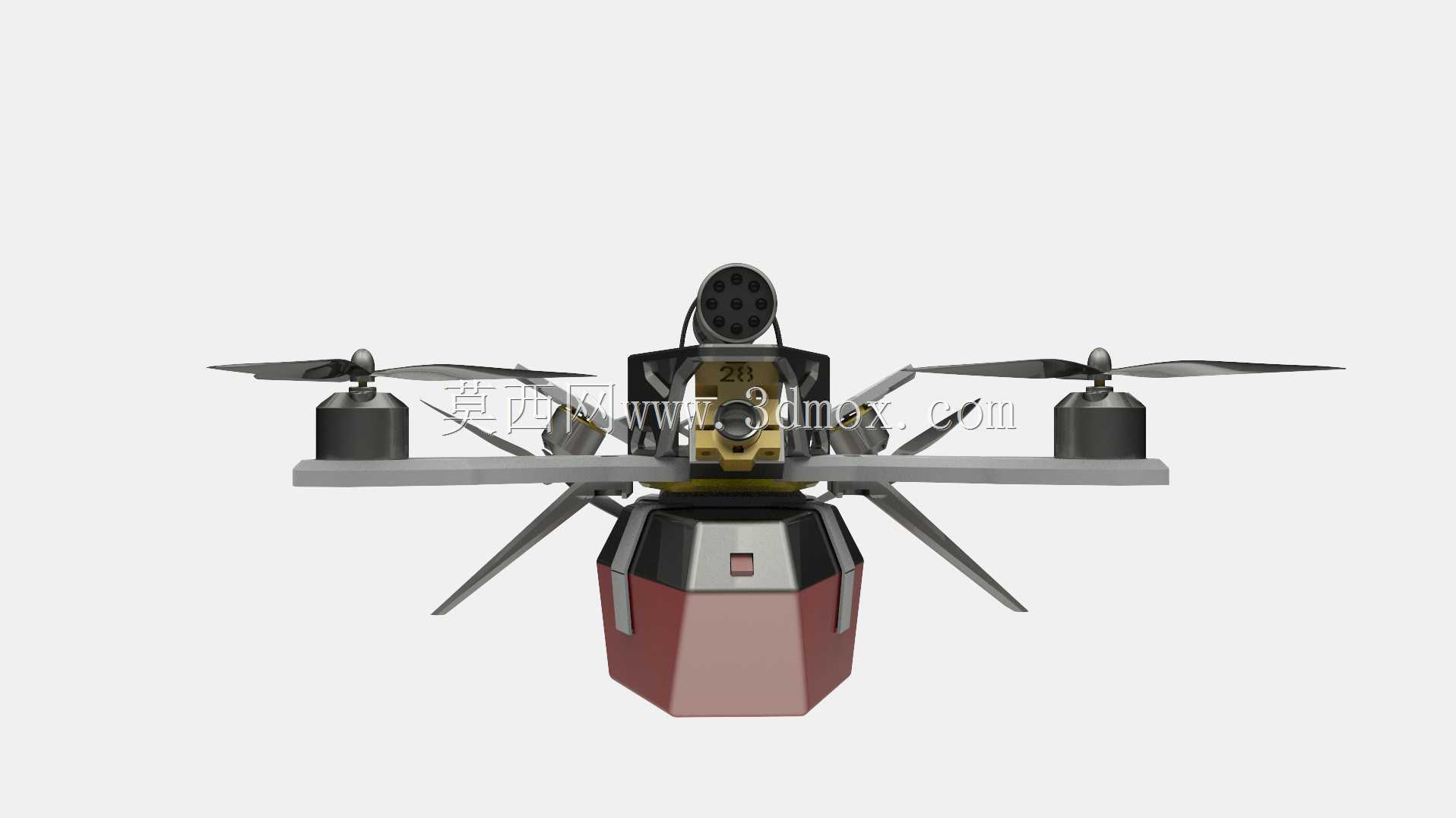

小型四旋翼航拍无人机结构外观设计

该小型四旋翼无人机的结构设计围绕低空近距影像采集与轻量化机动飞行展开，整体采用四轴X形布局，四组旋翼臂从中心机身向对角方向延伸，臂端集成无刷电机与两叶螺旋桨，可在狭小空域内完成稳定悬停、低速平移与快速姿态调整。从实际作业场景看，这类机型可用于建筑外立面巡检、小型场地测绘、活动跟拍与农林样点巡查，对起降空间要求低，单人即可携带部署。机身前部预留了光电载荷安装位，可挂载小型摄像模组或可见光传感器，满足第一视角飞行与基础影像记录需求；下部舱体用于容纳飞控板、电池与电调等核心部件，重心集中在机身几何中心附近，有利于降低姿态控制时的转动惯量。设计过程中优先考虑了旋翼臂的受力传递路径，电机产生的拉力与振动通过臂身直接传导至中心框架，避免局部应力集中；机臂与机身连接处做了加强过渡，既保证结构刚性，又控制整体重量。机身外壳采用分段式造型，上部为设备舱与散热区域，下部为电池仓，便于快速更换动力电池；各部件之间预留了装配间隙与走线空间，电调信号线、电源线与飞控连接线可沿臂身内部或侧边布设，减少外露线材对气动效率的影响。从安装边界看，四组旋翼的旋转平面互不重叠，相邻螺旋桨之间保留足够安全间距，可降低气动干扰与射桨风险；整机对角线尺寸控制在便携范围内，机臂若采用快拆或折叠结构，可进一步缩小收纳体积。起落与防护方面，该机型依靠机身下部结构提供有限的着陆支撑，设计时需保证底部触地平面平整，避免降落时侧翻；电机座与螺旋桨的安装同轴度直接影响振动水平，装配时需控制端面跳动，为传感器增稳提供良好基础。整机造型兼顾散热、减重与维护可达性，外露的设备舱轮廓有利于气流带走电调和飞控产生的热量，模块化分区也方便后续更换飞控、接收机或摄像载荷。对于三维结构设计人员而言，建模时需要重点核对电机安装孔位、螺旋桨旋转直径、机身内部电池尺寸与重心位置，确保各子系统在有限空间内不发生干涉；同时要关注机臂壁厚、连接螺钉规格与材料选型，在轻量化与抗冲击能力之间取得平衡。
