可3D打印小型四旋翼无人机结构设计

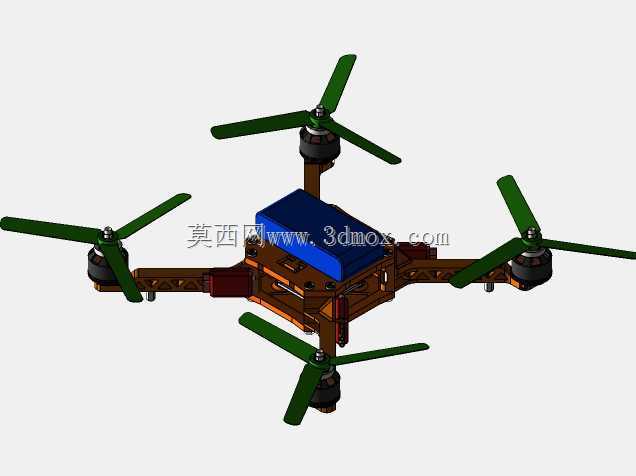

该模型呈现的是一套小型四旋翼飞行平台的机械结构，重点不在外观曲面，而在机架、动力安装位与中心载荷区之间的空间约束关系。四个机臂呈X形向外伸展，端部预留电机与螺旋桨安装接口，中心区域用于布置飞控、电池及电调等部件。对结构设计人员而言，这类模型的价值在于可直接核对旋翼扫掠范围、机臂长度与重心位置之间的匹配关系，避免在后续打样或装配时出现桨叶干涉、布线困难或载荷偏置等问题。

从实际用途看，这类小型四旋翼平台可用于室内航拍验证、教学实验、传感器搭载测试以及轻量化任务载荷的快速集成。由于整机结构支持三维打印，设计者能够在较短周期内完成机架迭代，例如调整机臂截面、补强中心板连接区域或修改电池仓尺寸。模型中各部件的拆分方式也体现了面向增材制造的思路：承力部位尽量保持连续，安装面预留平整贴合区域，复杂连接通过螺栓或卡扣实现，而不是依赖后期大量粘接。

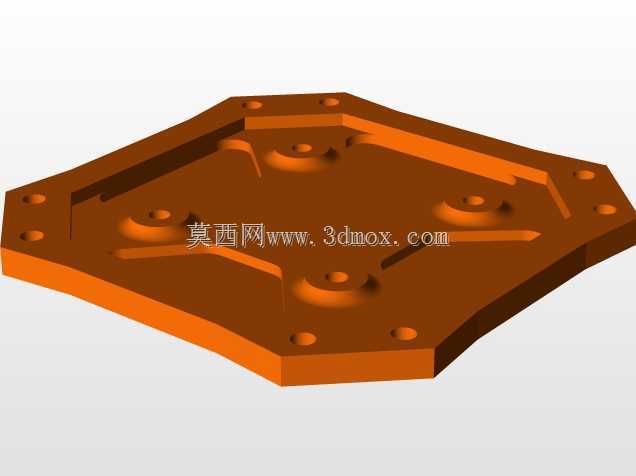

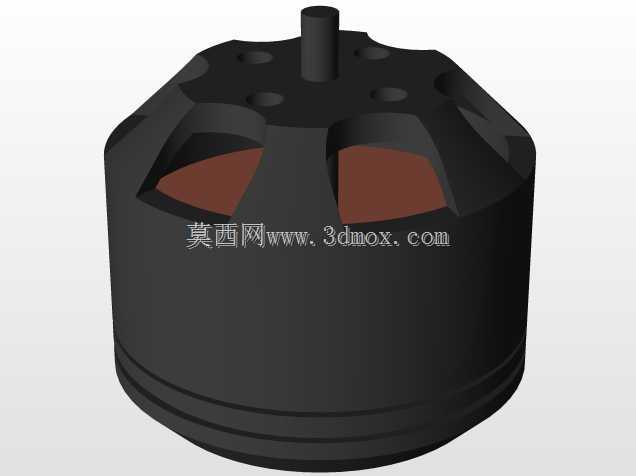

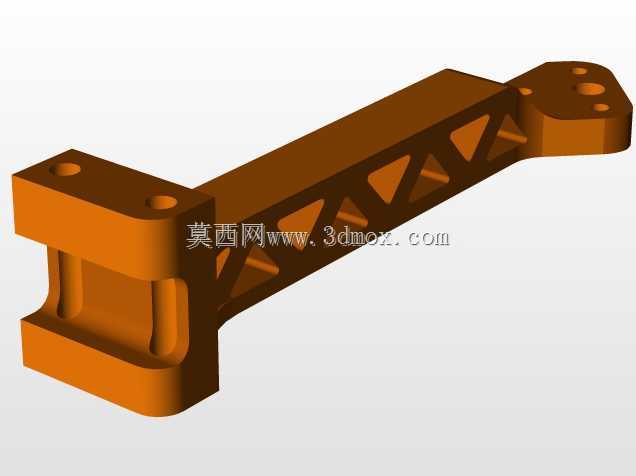

功能特性方面，四组旋翼对称布置，可为姿态控制提供均衡的升力与力矩输出。机臂端部的电机座需要同时满足定位精度、抗扭刚度与减振需求；中心舱体则承担整机载荷传递，把电池、飞控和机架连接成一个刚性整体。若用于工程验证，还可在此基础上扩展云台、图传模块或任务吊舱，但必须重新核算起飞重量与续航之间的平衡。

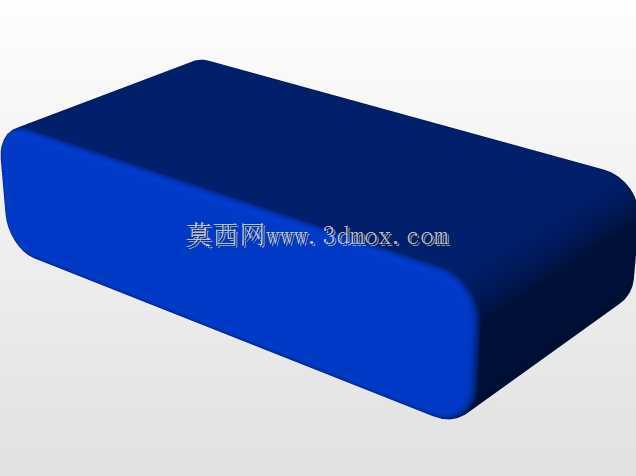

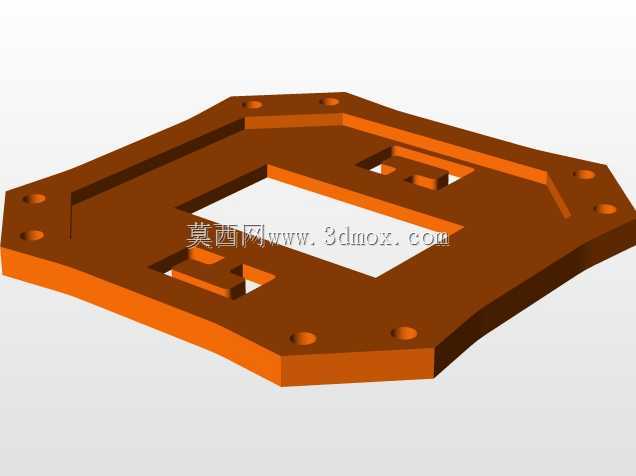

设计思路上，模型没有追求多余装饰，而是把结构边界表达得比较明确：旋翼直径决定安全间距，机臂长度影响转动惯量，中心板厚度影响抗弯能力，电池仓位置则直接关系到重心高度。安装边界需要重点关注电机孔位、桨叶旋转平面、起落支撑高度以及线缆穿过机臂或中心板的通道。对于三维建模从业者来说，这类结构适合用来练习参数化机架设计、装配体干涉检查以及3D打印件的壁厚与支撑规划。通过调整臂长、电机座角度和中心舱布局，可以快速衍生出不同载荷等级的飞行平台，为后续样机制作提供可靠的机械基础。
