镂空轻量化四旋翼飞行机架结构

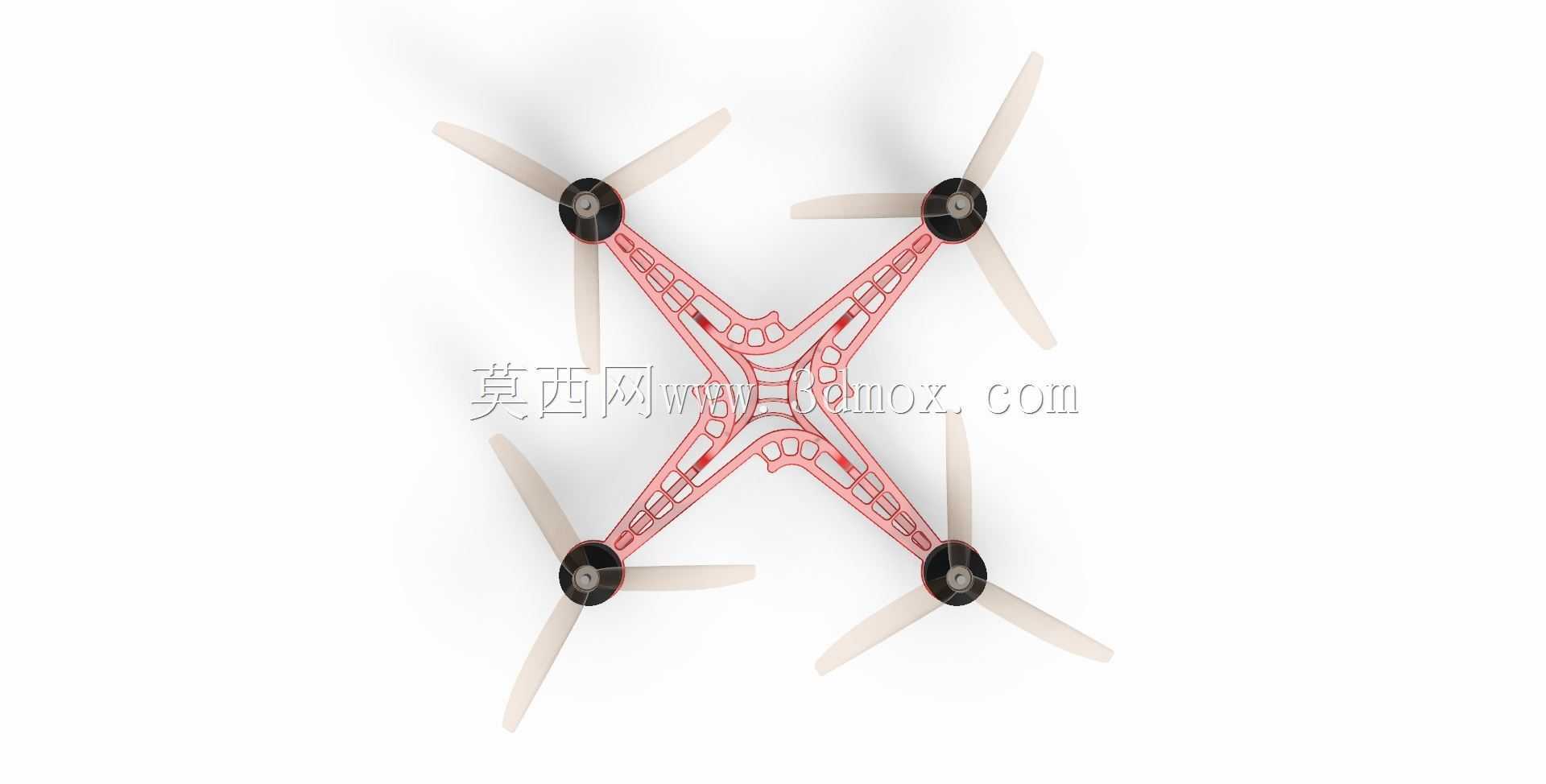

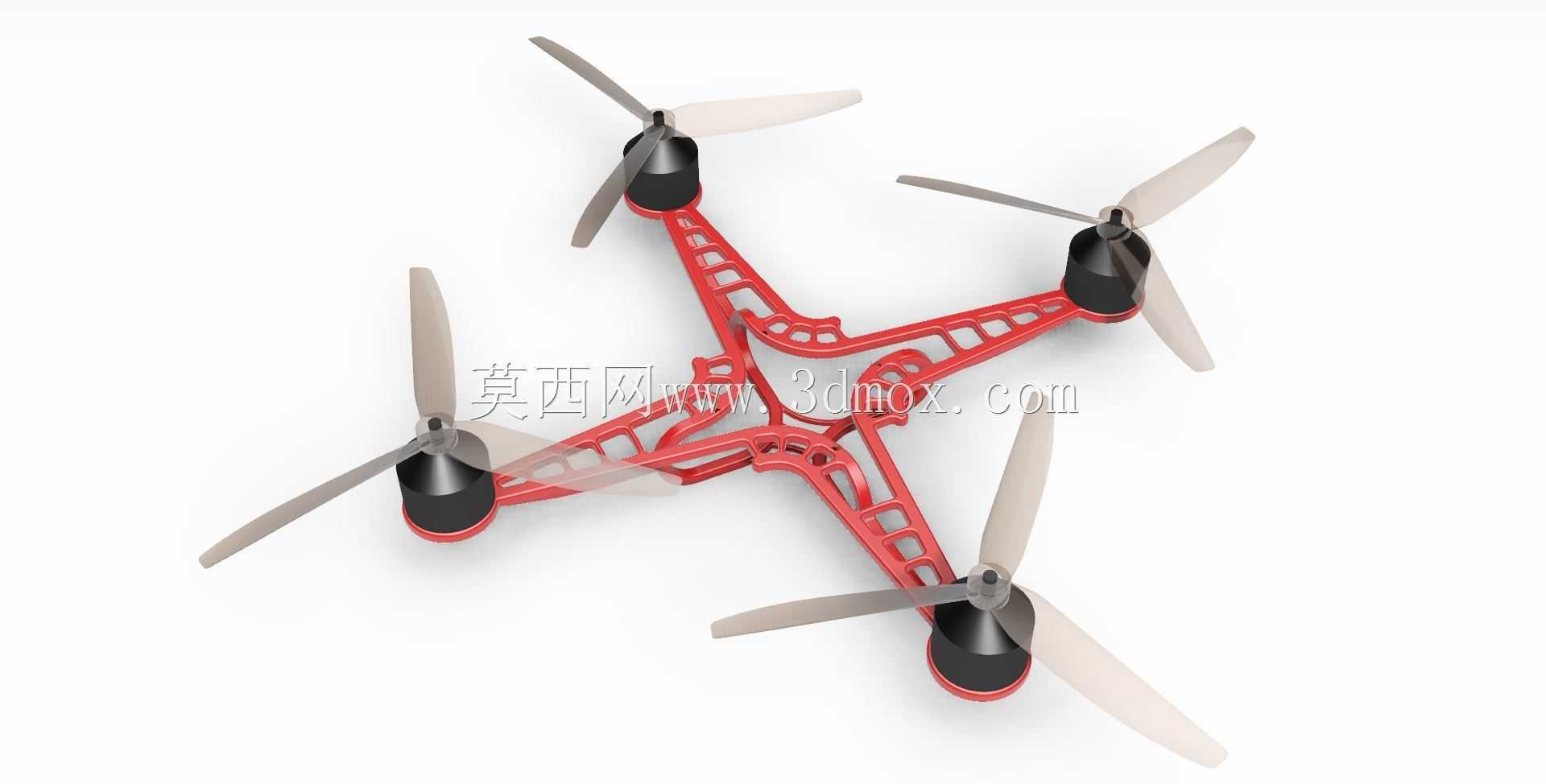

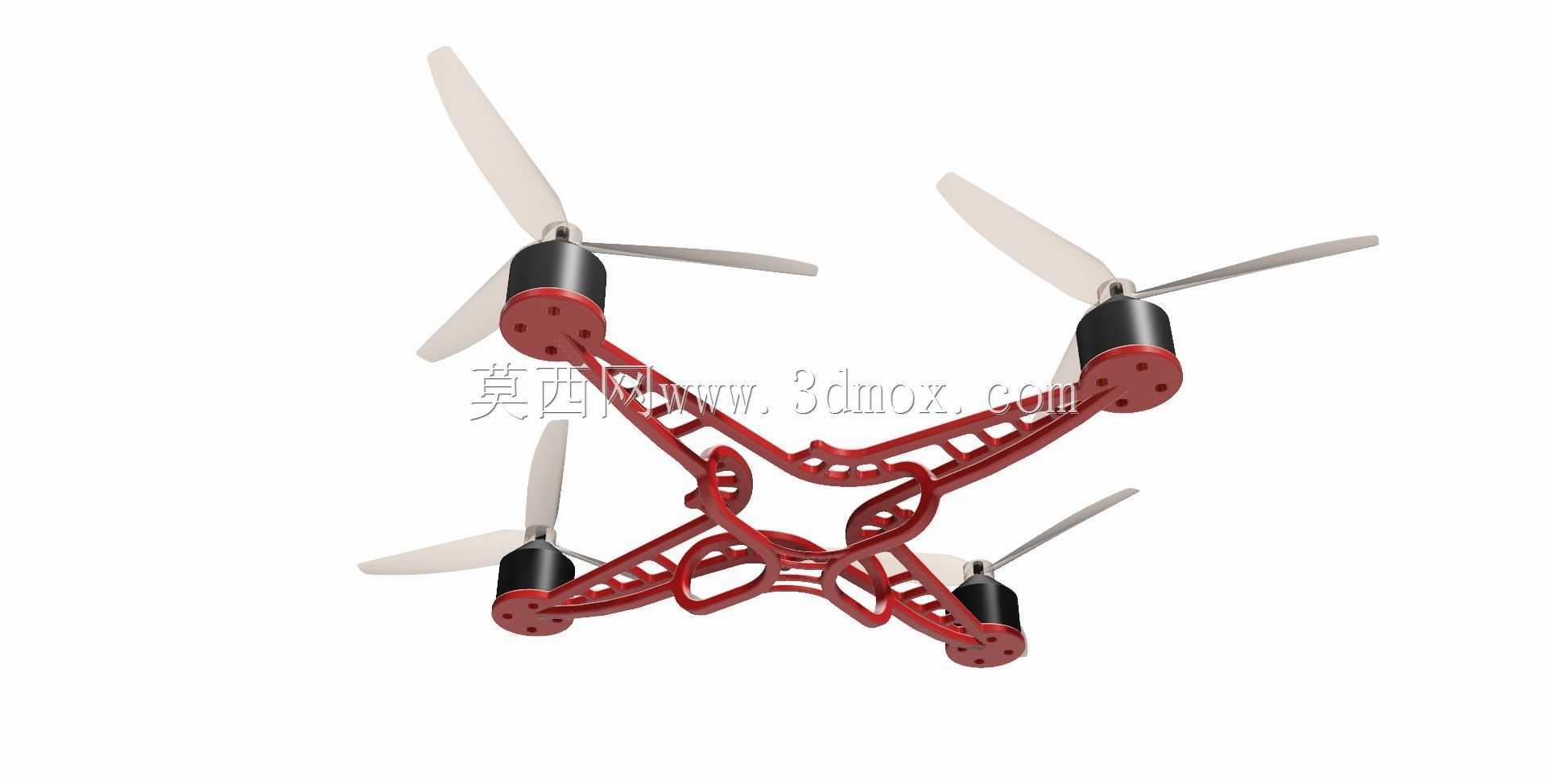

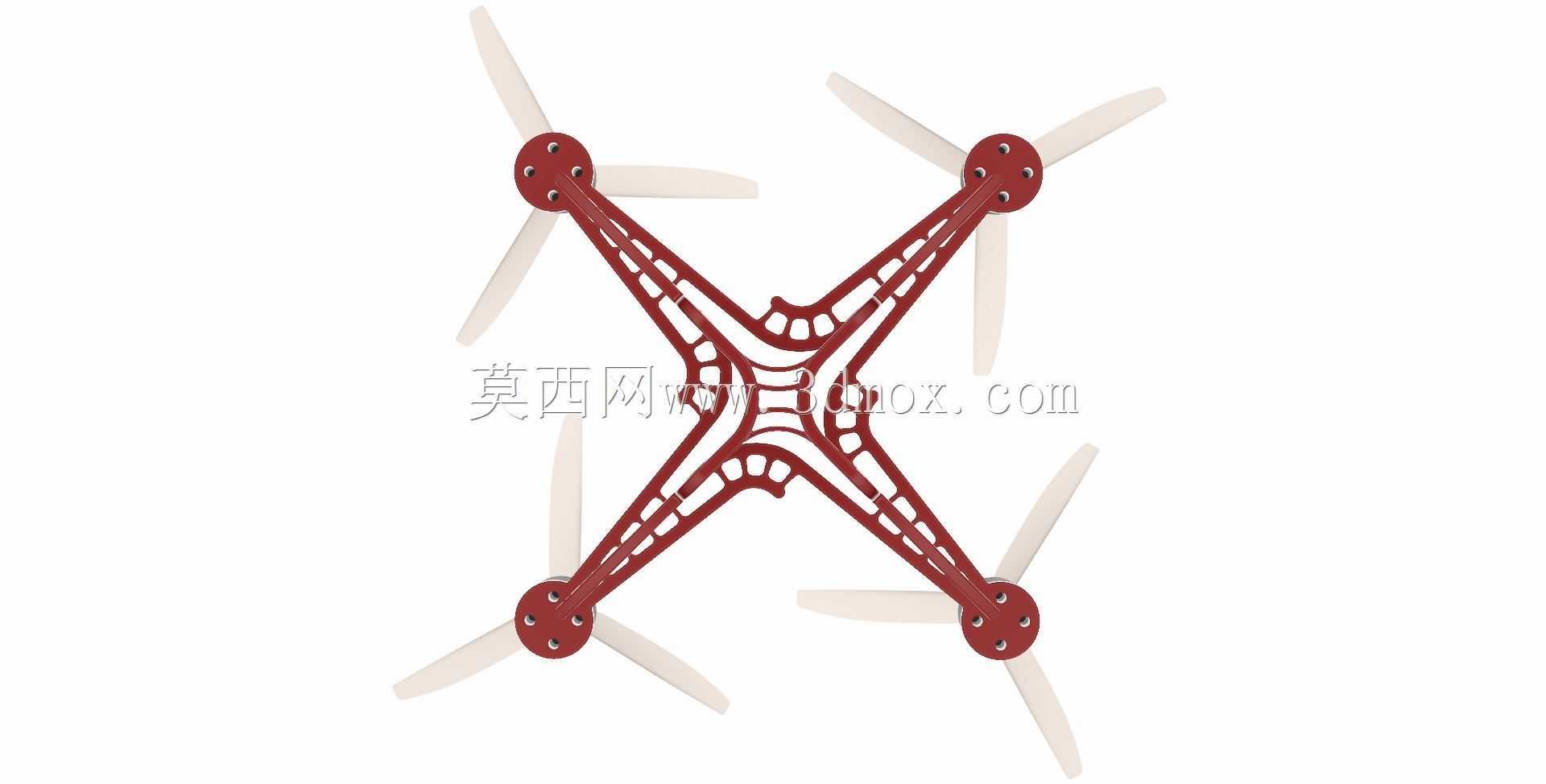

该结构围绕小型多旋翼飞行平台展开，核心在于在保证机臂刚度的前提下降低整机自重。机架采用四臂对称放射布局，中心区域为飞控、电调与电池的安装交汇点，四个机臂向外延伸并在末端布置动力单元。臂身没有采用封闭盒型截面，而是通过连续镂空筋位形成桁架式传力路径，把材料集中在主受力方向上，既减少非承力区域的材料堆积，也为布线和散热留出空间。

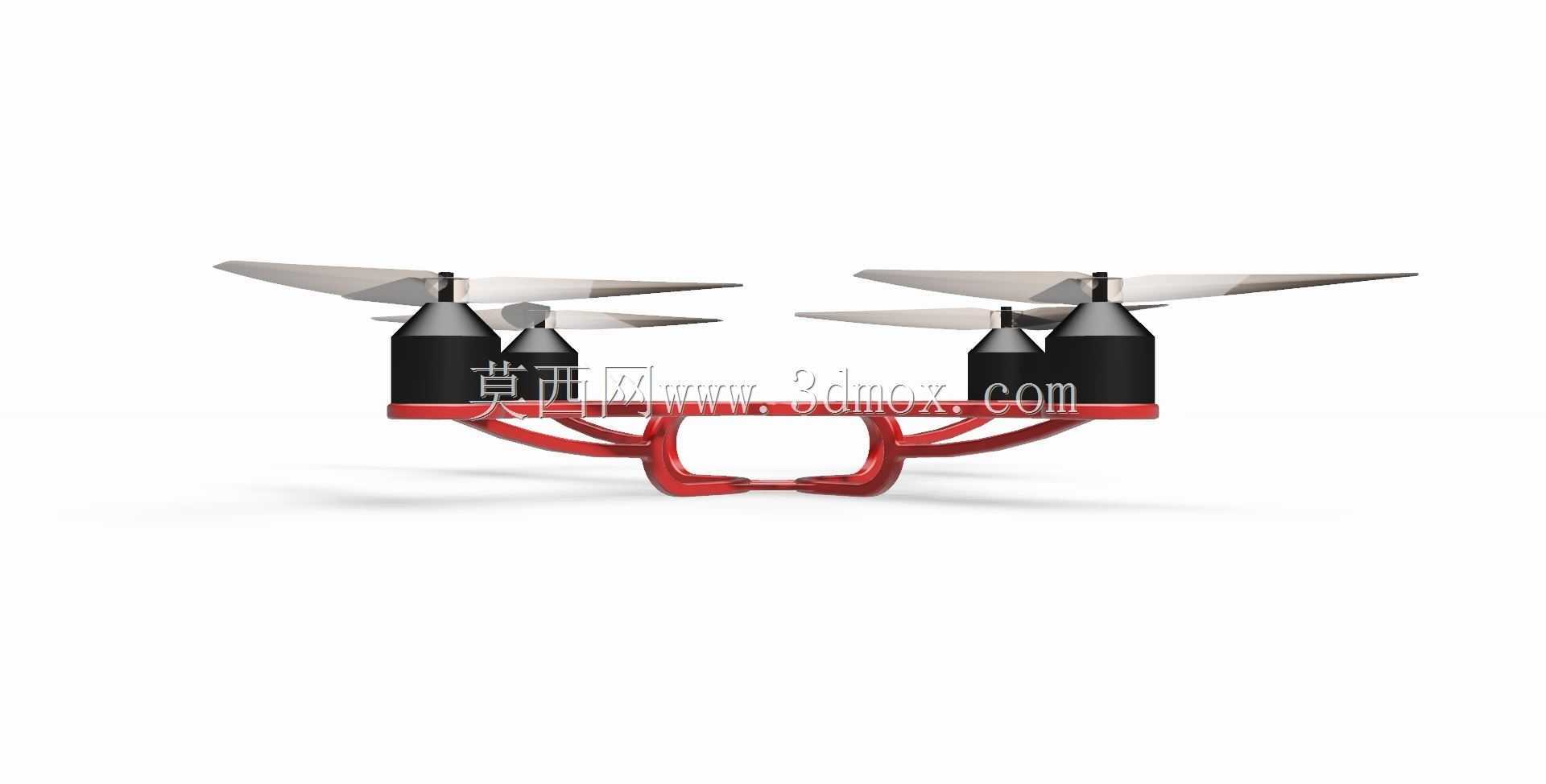

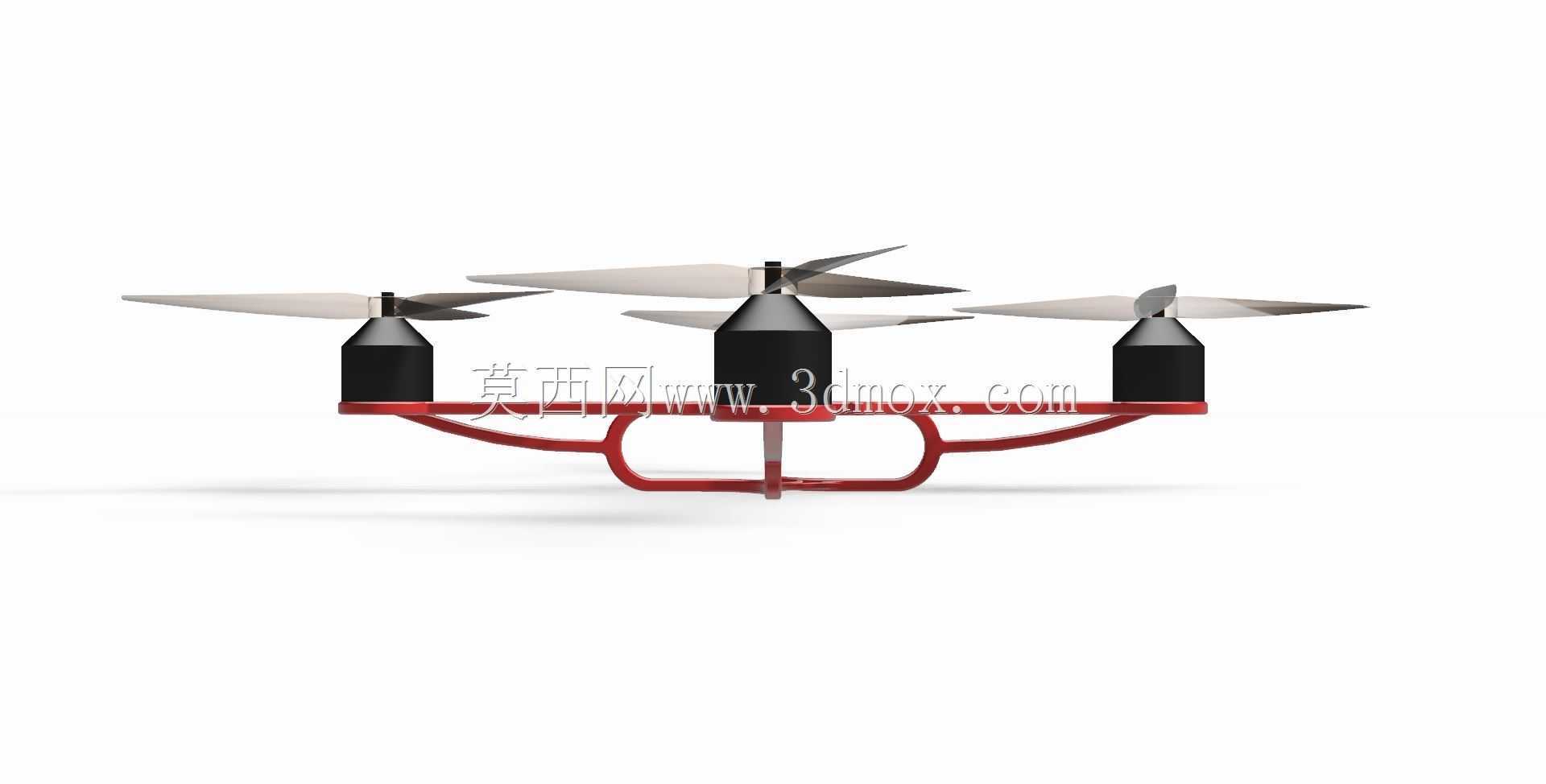

从实际使用看，这类机架常见于低空航拍、教学实验、航线巡检和小型载荷验证。中心板需要承担电池重量与起降冲击，机臂则主要承受电机拉力、陀螺力矩以及机动飞行时的弯曲载荷。设计时把电机安装座布置在臂端，桨叶旋转平面与机臂保持足够间距，可降低下洗气流被臂身干扰的程度；相邻螺旋桨之间留出安全间隙，能够避免高速旋转时发生碰桨。

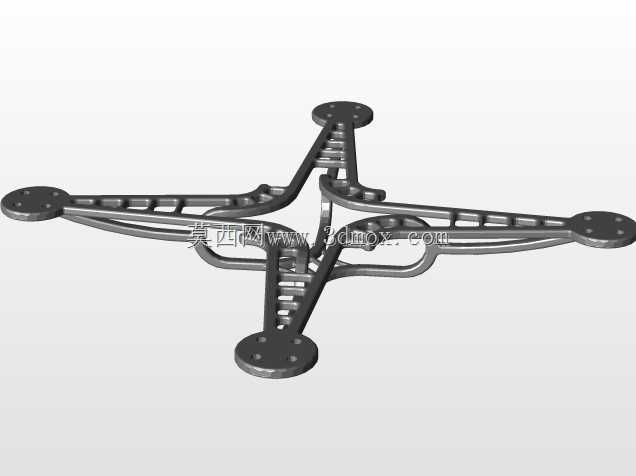

结构细节上，臂端形成圆形电机座，孔位用于固定无刷电机，中心区域预留多层板叠装与紧固件穿过的位置。镂空孔的形状并非单纯减重，其边缘走向顺着载荷传递方向布置，可在壁厚较薄时抑制局部屈曲。起落与挂载边界需要结合中心板下方空间考虑，电池、相机或任务设备应尽量靠近整机重心，避免偏心质量引起姿态控制负担。

安装边界方面，机臂长度决定桨盘间距与动力选型范围，中心板尺寸限制飞控、接收机和电调的布置；电机座孔距需与标准电机安装规格匹配，螺旋桨直径增大时，应同步复核臂长、轴距和机身净空。对于结构设计人员，这类模型可用于校核机架刚度、检查装配干涉、评估线缆走向以及验证重心分布；对于设备选型人员，则可据此匹配电机、桨叶、电池和飞控的安装空间。整体建模把外形表达与受力逻辑结合在一起，能够直接服务于小型四旋翼平台的方案迭代与结构优化。
