高精度螺旋齿传动构件三维设计作品

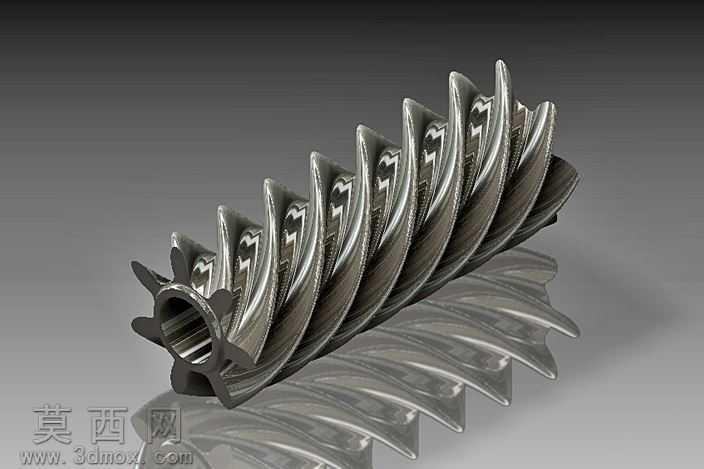

本作品为螺旋齿传动构件的三维建模设计成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先对螺旋齿的核心参数进行精准定义，包括螺旋升角、齿距、齿廓曲率、齿厚渐变值以及中心轴孔的配合尺寸，通过螺旋扫描特征生成连续的螺旋齿基础曲面，再对齿顶、齿根位置进行圆角过渡处理，消除应力集中的尖锐结构，保证构件的力学性能合理性。建模过程中对齿面的啮合接触面进行了公差预留设计，每一段螺旋齿的曲面都经过曲率连续性校验，确保相邻齿面衔接顺滑无断差，中心轴孔位置设计了内花键定位结构，花键齿的尺寸与螺旋齿的传动扭矩参数匹配，可实现与传动轴的周向固定，避免传动过程中出现打滑偏移问题。渲染阶段采用金属材质模拟实际构件的加工质感，为齿面赋予哑光合金钢材质，调整材质的粗糙度、金属度参数还原经过精铣加工后的金属表面光泽，同时在齿根、轴孔内壁位置添加细微的加工纹理，提升模型的真实感；场景布光采用多光源组合方案，主光源从斜上方投射突出螺旋齿的连续螺旋形态，辅助光源补亮齿间的暗部区域，避免阴影过重遮挡结构细节，轮廓光勾勒构件的边缘轮廓，让整体结构的层次感更加清晰。结构设计上充分考虑螺旋传动的啮合特性，每一片螺旋齿的齿形都经过啮合干涉校验，确保与配对构件装配时可实现连续平稳的动力传递，齿面的接触区域沿螺旋线均匀分布，可有效降低传动过程中的噪音与磨损，中心位置的减重空腔在不降低结构强度的前提下减少了构件的整体重量，端部的定位凸台可实现装配时的轴向限位，保证安装位置的精度。设计思路围绕螺旋传动的实际工况展开，既还原了螺旋齿构件的真实结构特征，也通过参数化建模保证了模型的可编辑性，可直接用于传动结构的装配验证、运动仿真以及加工工艺的参考演示，完整呈现了精密螺旋传动构件的结构细节与设计逻辑。
