毕达哥拉斯杯虹吸公道杯结构造型

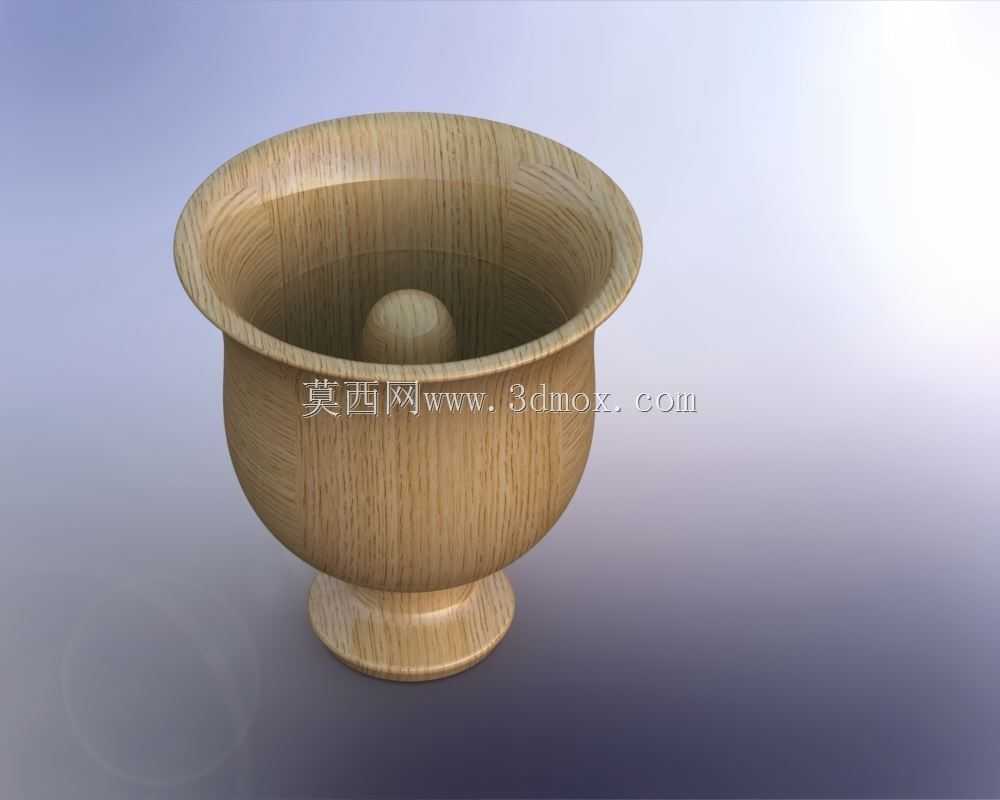

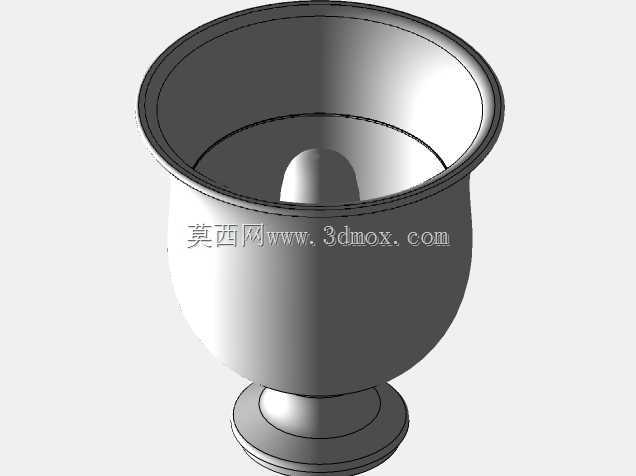

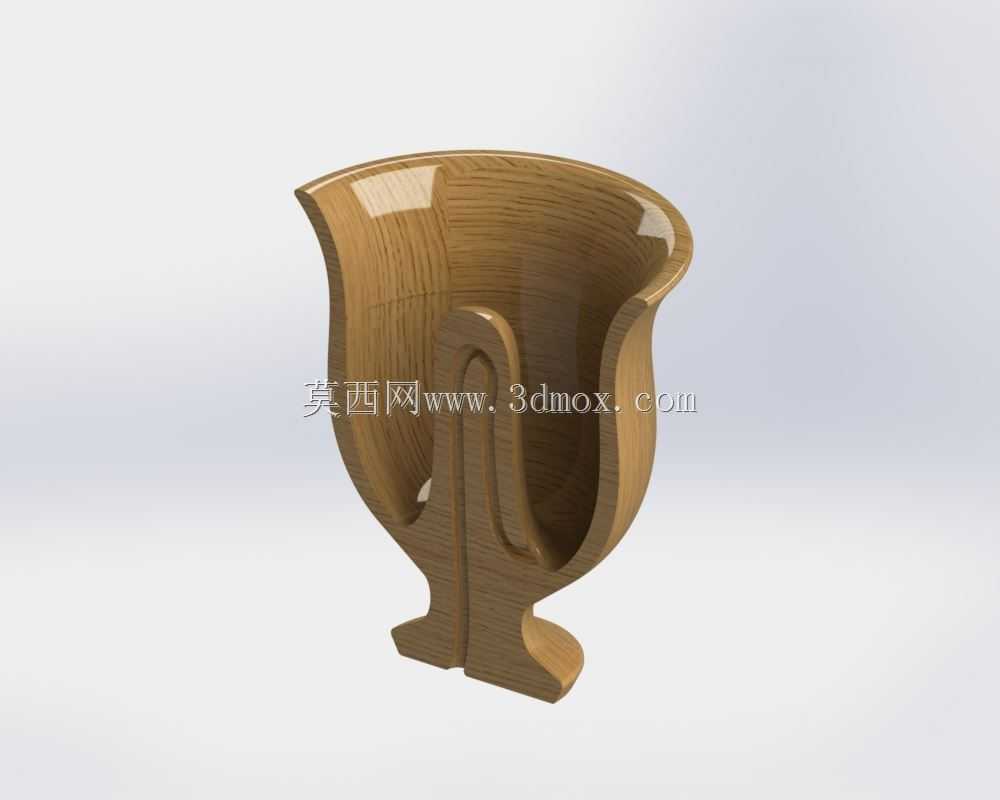

该模型呈现的是一种利用虹吸管原理控制液位的杯体结构，常见于趣味教具、工艺摆件和文创酒具。杯体中部设有竖向通道，通道与杯底或杯脚内的流道相连，当液面低于通道最高点时，液体可正常留存；一旦液面超过设定高度，液体便会在压差作用下进入管路并持续排出，直至杯内液体基本排空。这种结构把物理现象转化为直观的使用体验，适合用于科普展示、机械原理教学以及桌面装饰件开发。从结构设计角度看，杯壁采用回转加局部修形的方式成型，口沿外扩，腹部收束，底部由带中心立柱的杯脚支撑。中心立柱并非单纯装饰，而是虹吸管路的包覆结构，内部需要保证流道连续、转折圆滑，避免出现截面突变造成气阻或残留。外壁与立柱之间形成盛液腔，腔底向入口处倾斜，有利于液体在触发虹吸后顺利汇集，减少积液。建模时需要重点处理立柱与杯底的交接区域，该处既要承担支撑，又要隐藏管路，壁厚应均匀过渡，防止3D打印或数控加工时出现局部薄弱、翘曲或刀具振纹。外形边界方面，杯体最大轮廓集中在上半部，杯脚底面为安装与放置基准，需保证足够的接触面积和平面度。中心立柱从杯底向上延伸至接近杯口的位置，其顶部高度直接决定液位触发点，是整个结构的关键尺寸。若用于实际盛装，杯口直径、杯腹容量和立柱高度需要匹配，使触发液位处于合理位置；若仅作展示，可在杯壁预留观察窗口或采用透明材料，以便演示管路走向和排液过程。应用场景不同，材料选择也会变化。作为教具，可优先采用易加工的树脂或PLA，重点验证虹吸管径、入口位置和排气效果；作为酒具或茶器，则需考虑食品接触安全性、表面光洁度和清洗便利性，内部流道应尽量减少死角，必要时设计成可拆分结构。管路内径不能过小，否则液体表面张力和气泡会影响虹吸启动；也不能过大，否则触发后排空过快，演示效果和使用体验都会下降。杯脚与桌面接触的边缘应做圆角或倒角处理，避免刮伤接触面。整体造型在满足功能的前提下保留了杯具的弧线比例，口沿、腹部和立柱形成较明显的视觉层次。对于结构设计人员而言，这类模型的价值不在于复杂装配，而在于把流体通道、支撑结构和外观曲面整合在同一实体中，需要同时考虑成型工艺、装配边界和功能验证。在三维建模过程中，应先确定虹吸触发液位和管路中心线，再生成外壁、内腔和杯脚，最后统一检查壁厚、圆角、底部平面度及流道连通性，确保数字模型与实际使用状态一致。
