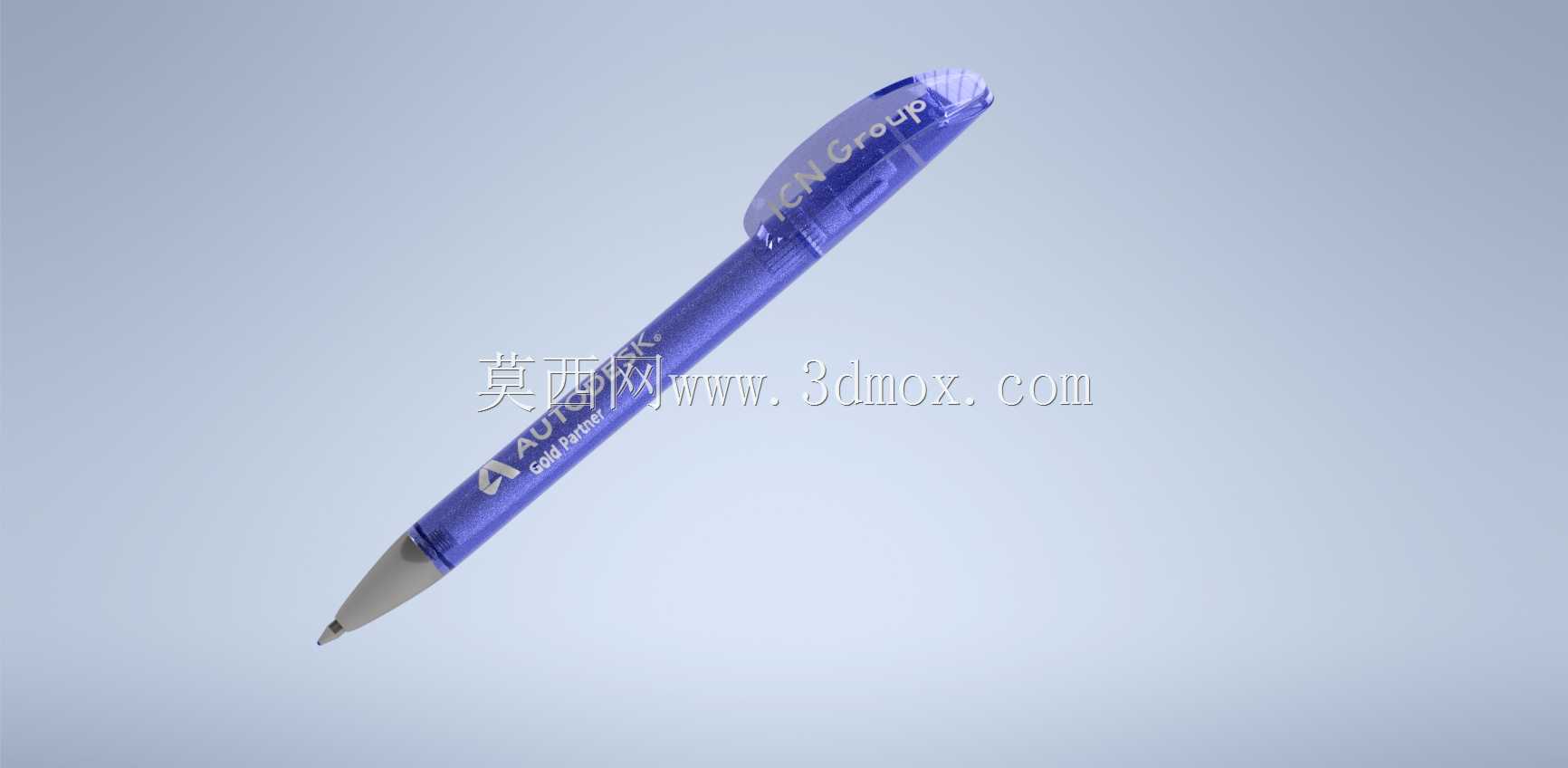

透明笔杆按动式办公书写圆珠笔结构

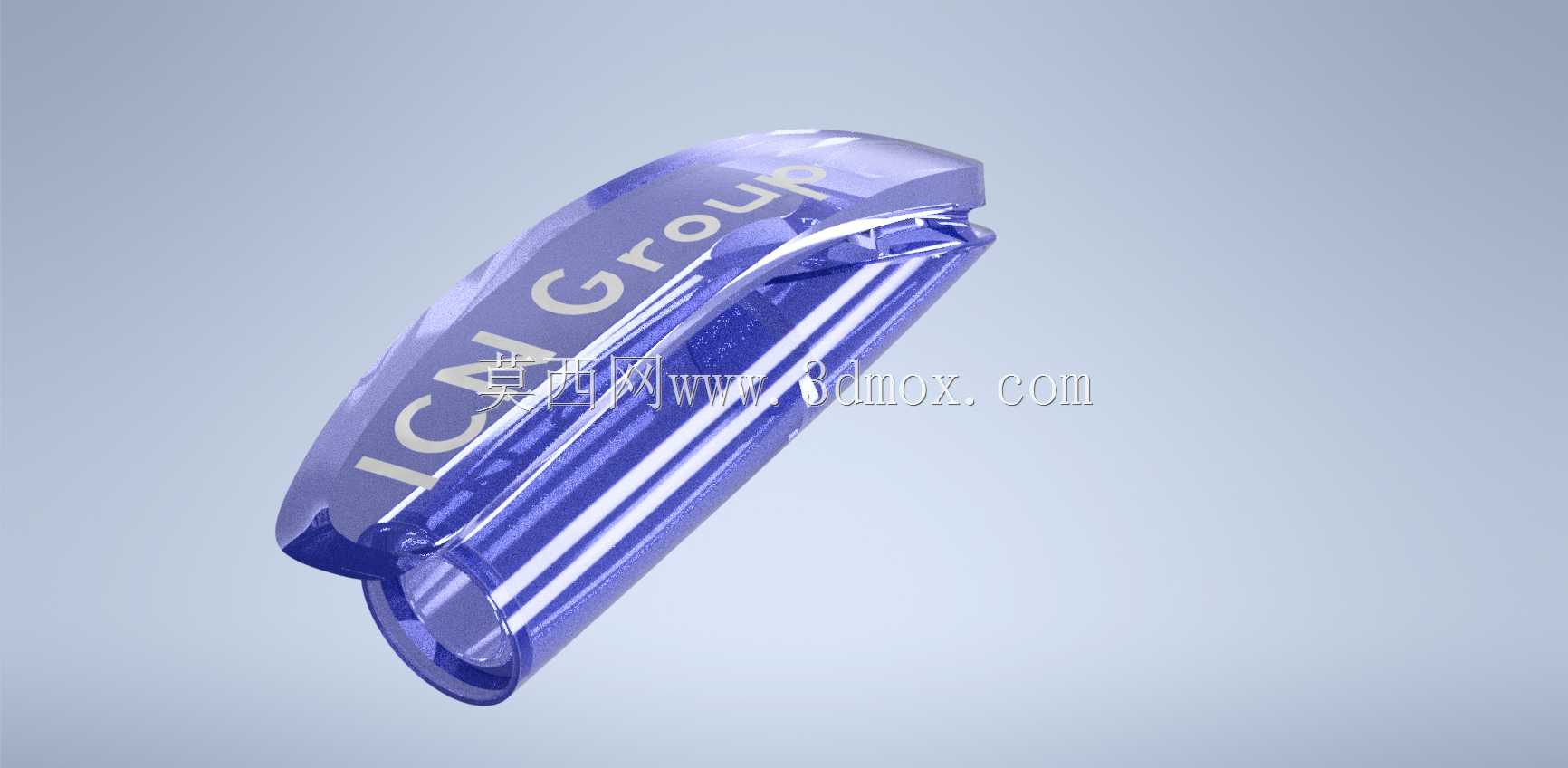

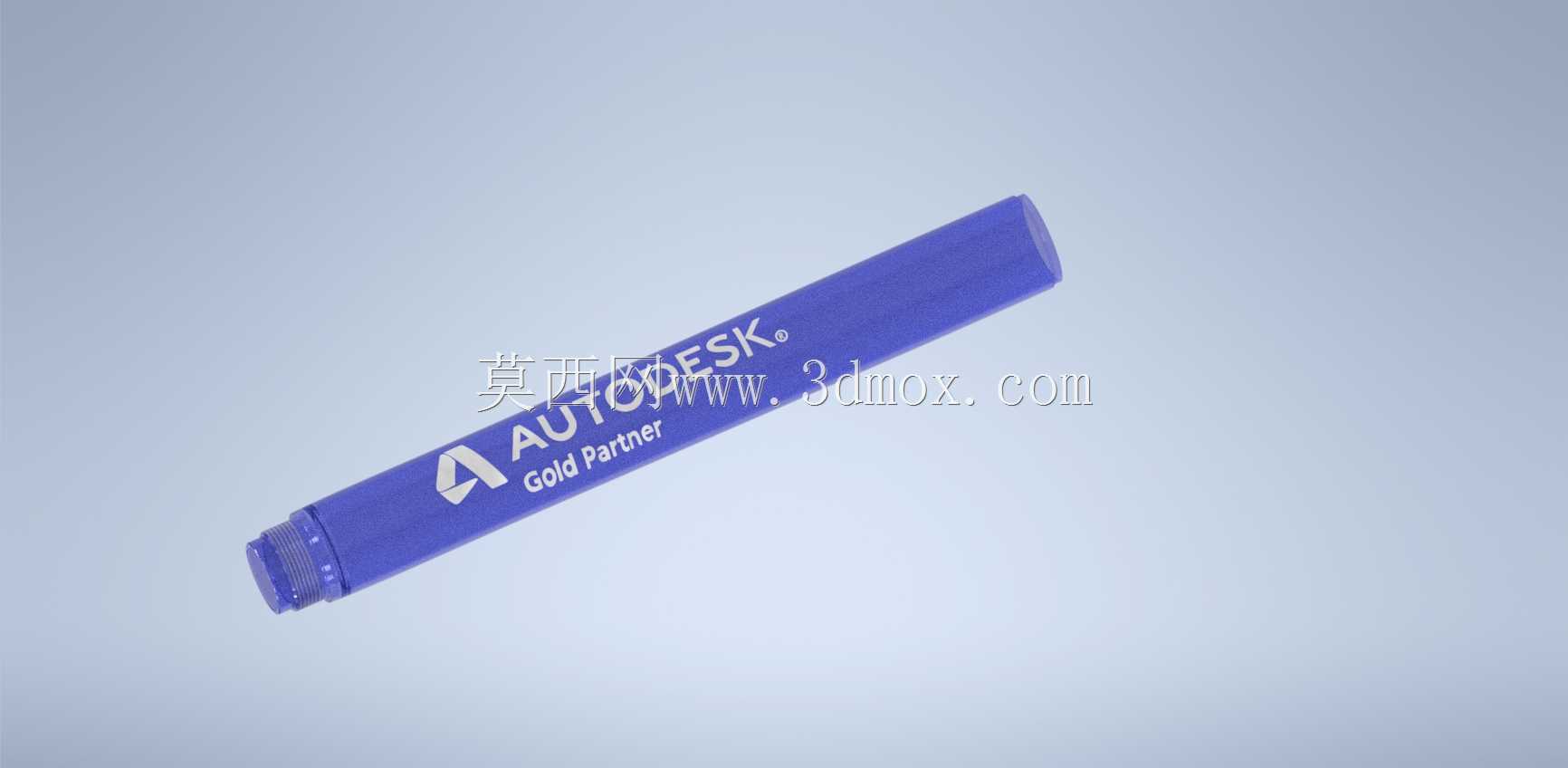

日常办公场景里，这类按动式圆珠笔的使用覆盖了工位记录、图纸批注、现场点检标记等多个高频环节，不同于插拔笔帽的款式，按动结构的设计能避免笔帽丢失的问题，单手握持状态下拇指即可完成笔尖的伸出与收回操作，适配快速记录的使用节奏。从结构设计逻辑来看，笔杆采用半透明PC材质，一方面可以直观观察内部油墨余量，方便使用者提前更换笔芯，避免书写中途断墨的尴尬，另一方面透明材质的表面可以做丝印标识处理，适配企业定制、品牌周边的制作需求。笔身的握持区域做了细微的磨砂纹理处理，长时间书写时能减少手部打滑的情况，笔夹部分采用和笔杆一体化的注塑成型结构，夹持厚度适配常规笔记本封皮、工装口袋的布料厚度，夹持后不会轻易脱落，方便外出携带时固定。内部的按动回弹结构采用标准的通用笔芯适配尺寸，兼容市面主流的按动式圆珠笔替芯，不需要匹配专用耗材，降低了后续的使用成本。笔尖部分的金属导向套和笔杆前端做过盈配合装配，导向套的内孔和笔芯笔头的配合间隙控制在0.02mm以内，保证书写过程中笔头不会出现晃动偏移，出墨轨迹稳定。笔杆的整体长度控制在140mm左右，最大握持直径11mm，符合成年人手部握持的人机工程尺寸，长时间握持书写不会产生明显的硌手感，笔尾的按动帽做了圆弧过渡处理，按压时的接触面积足够大，不会因为按压力度集中产生压痛感。建模过程中需要重点关注按动结构的行程配合，笔芯的伸缩行程控制在5mm，刚好满足笔尖伸出笔杆前端3mm的书写需求，收回时笔尖完全藏入笔杆内部，避免油墨蹭脏口袋或者包内物品。内部的弹簧选型要匹配按动的反馈力度，按压力度控制在15N左右，既不会因为太松导致笔尖意外滑出，也不会因为按压力度过大影响操作手感。笔杆的壁厚控制在1.2mm，既保证注塑成型时的结构强度，不会因为日常摔落出现开裂，也能控制整体的材料用量，降低单件的生产成本。各零件之间的装配止口做了0.1mm的装配间隙，保证组装时可以顺畅压合，不会出现卡滞或者装配后松动的问题。透明笔杆的注塑成型要考虑浇口位置的设计，将浇口设置在笔尾按动帽的装配位置，组装后可以隐藏浇口痕迹，保证外观面的通透质感，不会出现明显的熔接痕影响外观效果。这类笔具的结构设计虽然属于小型日用品范畴，但其中的尺寸配合、人机工程考量、装配公差控制的逻辑，和工业领域中很多小型操作机构的设计思路是共通的，比如按动锁止结构的原理，就可以迁移到小型设备的按键锁止、快拆结构的设计中，通过对这类日常接触的成熟产品做结构拆解建模，能更好地理解公差配合、行程控制、人机适配这些基础设计逻辑，为更复杂的工业结构设计积累实操经验。
