轻量化镂空式拉链滑轮结构设计

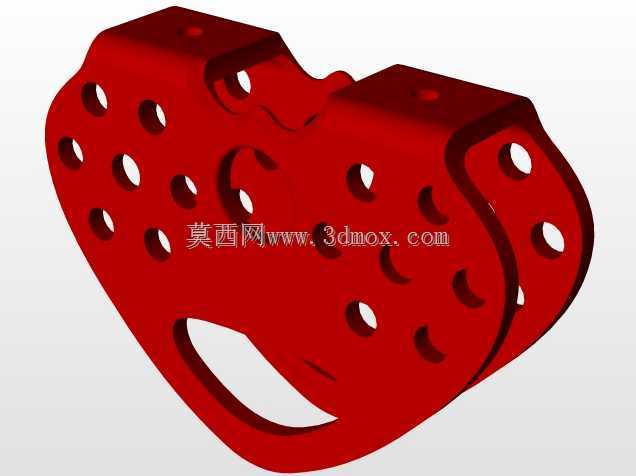

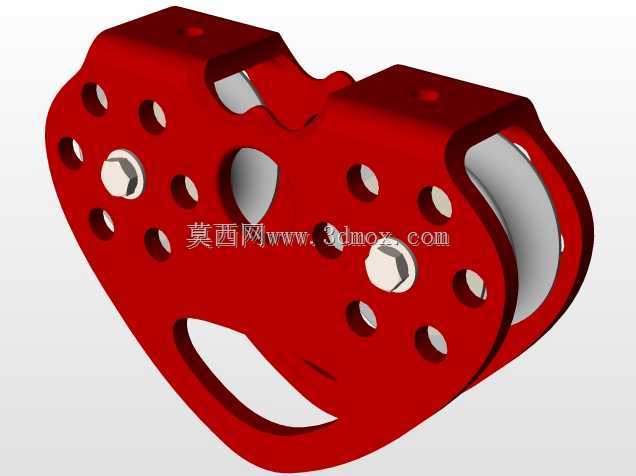

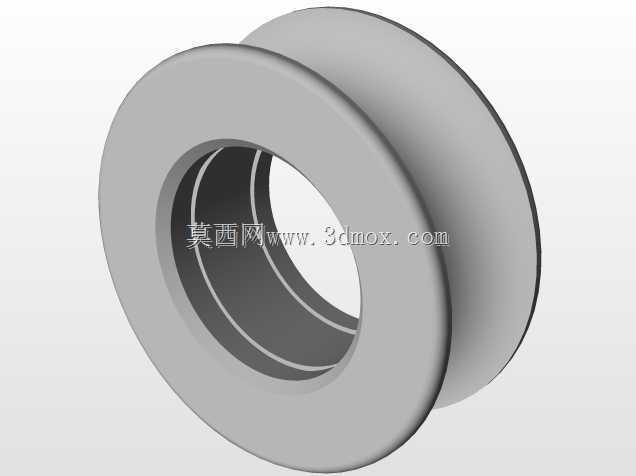

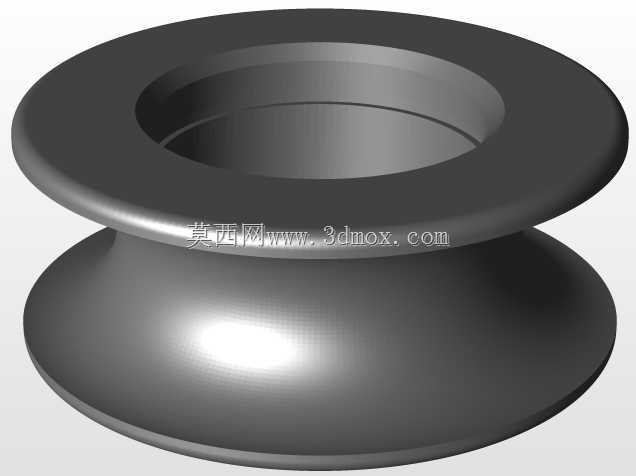

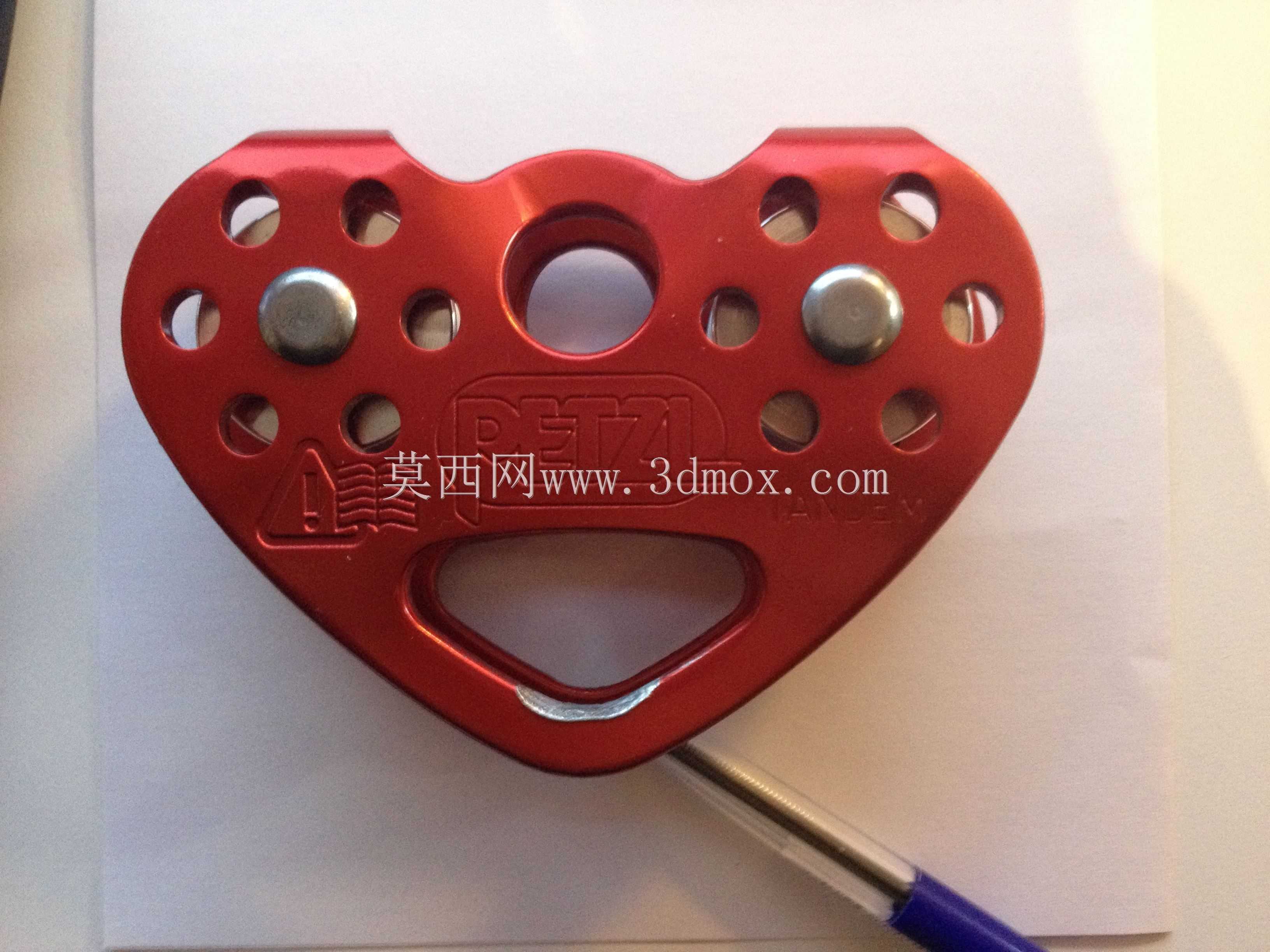

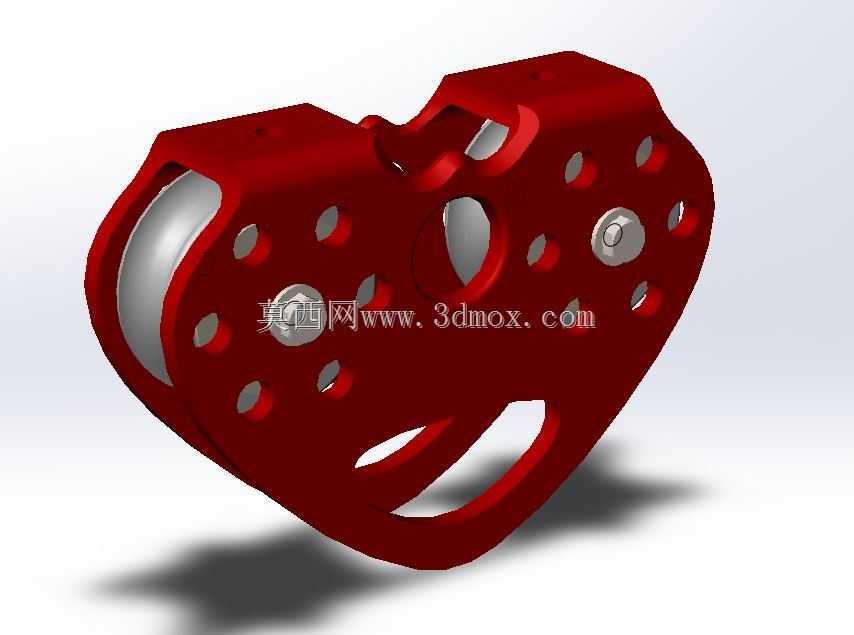

这款拉链轮的结构设计核心围绕小载荷场景下的承重需求展开，整体采用对称式心形轮廓布局，将内置滑轮的容纳腔与两侧承重侧板整合为一体式框架，在保证300公斤额定承重的前提下，通过大面积镂空去除非受力区域的冗余材料，既降低了零件自身重量，也为3D打印成型减少了材料消耗与打印时长。从受力路径来看，绳索绕过内置金属滑轮后，载荷会通过滑轮中心的销轴均匀传递到两侧的侧板上，侧板上分布的多组圆孔并非仅为减重设计，靠近销轴安装位的孔位可作为装配定位孔，边缘区域的孔位则可用于穿设固定绑带或者连接外置限位件，适配不同的安装固定需求。侧板中部的异形开孔既可以作为绳索穿行的导向通道，也能在滑轮卡滞时作为手动操作的避让空间，方便运维人员直接调整绳索位置。在安装边界方面，该零件的整体外轮廓没有突出的尖锐棱角，所有镂空边缘均做了圆弧过渡处理，不会对穿行的绳索造成割损，内置滑轮的轴向间隙控制在合理范围内，可避免绳索在受力时出现脱槽问题。设计过程中优先保证了销轴安装位的结构强度，该区域的壁厚明显大于其他镂空区域，能够将集中载荷快速分散到整个侧板框架上，不会出现局部应力集中导致的断裂问题。这类拉链轮常被用于小型起重辅助装置、户外便携升降设备、舞台道具吊挂系统中，既可以单独作为定滑轮改变绳索受力方向，也可以多个组合使用构成省力滑轮组，适配不同的提拉作业需求。镂空的框架结构同时具备良好的排屑与排水能力，在多尘或者潮湿的使用场景下，泥沙与积水可以直接从孔位排出，不会淤积在滑轮腔内加剧滑轮磨损。零件的整体厚度经过优化，既不会因侧板过薄导致受力变形，也不会因整体过厚造成材料浪费，两侧的安装孔位采用标准化间距设计，可直接适配市面上常规规格的滑轮销轴，不需要额外进行二次加工即可完成装配。在三维建模阶段，所有曲面均做了连续性处理，镂空位置的过渡圆角经过受力仿真验证，能够在额定载荷下将应力控制在材料允许的范围内，无论是采用3D打印制作原型件，还是采用机加工方式制作金属成品，该结构都具备良好的工艺适配性，不需要设计复杂的辅助支撑即可完成成型。
