小型桌面数控铣床整机结构设计

这款小型桌面加工设备的整机结构，围绕小尺寸工件的精密铣削、钻孔、轻量雕刻作业搭建，适配实验室小批量试样加工、个人工坊精密零件制作、教学场景数控实操训练等场景，可完成铝件、工程塑料、软质有色金属的平面铣削、型腔加工、孔位钻铰等工序，弥补大型工业机床占地大、能耗高、小工件加工成本过高的使用痛点。

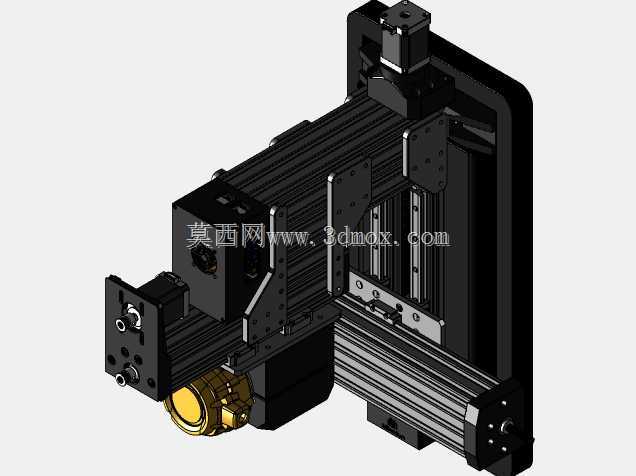

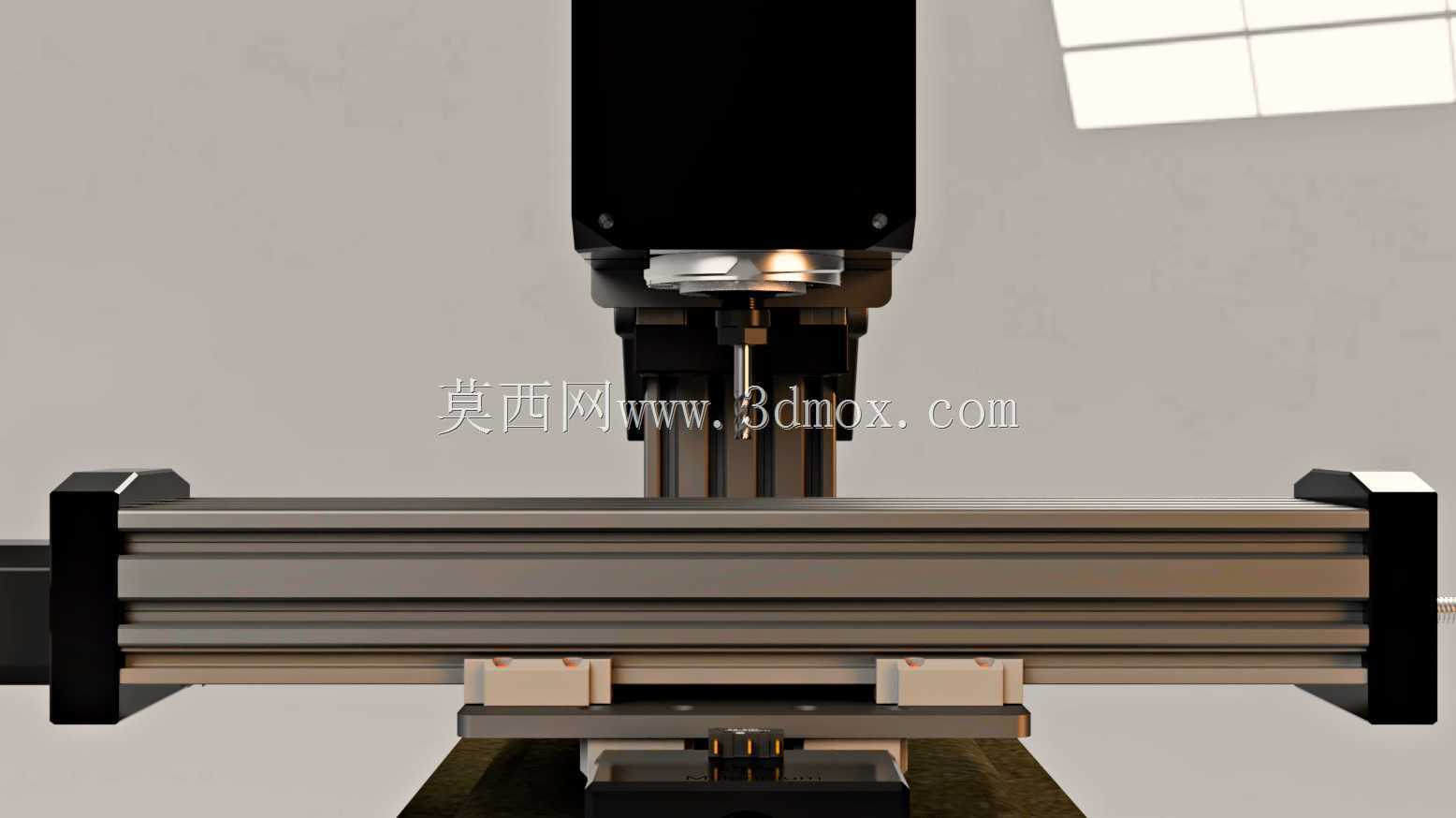

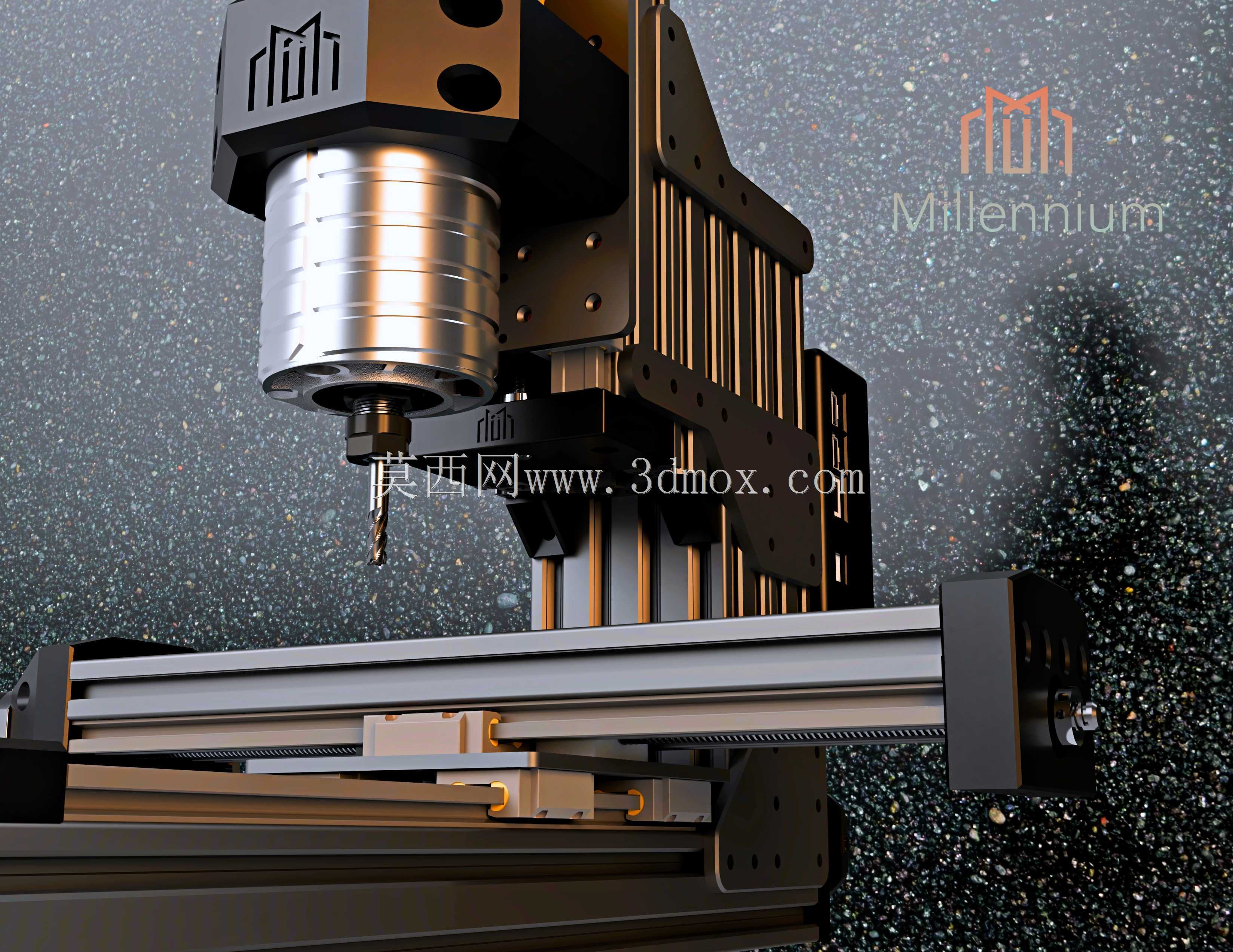

从整机布局来看，设备采用立式主轴搭配十字滑台的经典架构，主轴单元竖直布置在Z轴传动滑座上，通过主轴夹头夹持标准铣刀，加工时主轴高速旋转提供切削动力，Z轴滑座带动主轴完成竖直方向的进给与抬刀动作。下方XY轴传动组件承载工件装夹平台，两个轴向的运动相互垂直，可带动工件完成平面内的位置调整，匹配不同走刀路径的加工需求。

传动系统的设计兼顾了运动精度与装配便利性，轴向运动采用丝杆传动搭配线性导向部件，丝杆将伺服或步进电机的旋转运动转化为滑台的直线位移，导向部件约束滑台的运动自由度，避免加工过程中出现偏移、翘动等问题。各轴向的驱动电机通过联轴器与丝杆直连，减少传动间隙，同时简化传动链结构，降低后期维护时的拆装难度。

机架部分采用板材拼接与型材结合的形式，主体支撑结构经过加强设计，可抵消主轴高速切削时产生的振动，保证加工面的平整度。整机的安装边界充分考虑桌面放置需求，底座尺寸适配常规工作台面，无需额外浇筑独立地基，放置在平整的硬质工作台面上即可调平使用。机身各外漏部件均预留安装与检修空间，主轴、传动丝杆、导轨等易损耗部件均可单独拆装更换，无需对整机进行大范围拆解。

设计过程中对各运动部件的干涉边界做了完整校验，主轴的上下行程、XY滑台的左右前后移动范围均经过空间校核，避免极限行程下出现部件碰撞。同时针对加工过程中的切屑飞溅问题，机身预留了防护件的安装位，后期可加装透明防护挡板，兼顾操作观察与安全防护。设备的电气元件安装位集中布置在机身侧部，走线槽与传动部件完全隔离，避免切屑、切削液进入电气区域造成元件损坏，整体结构在紧凑的体积内平衡了加工刚性、运动精度与使用维护的便利性。
