PROBOTIX COMET数控雕刻机机械结构

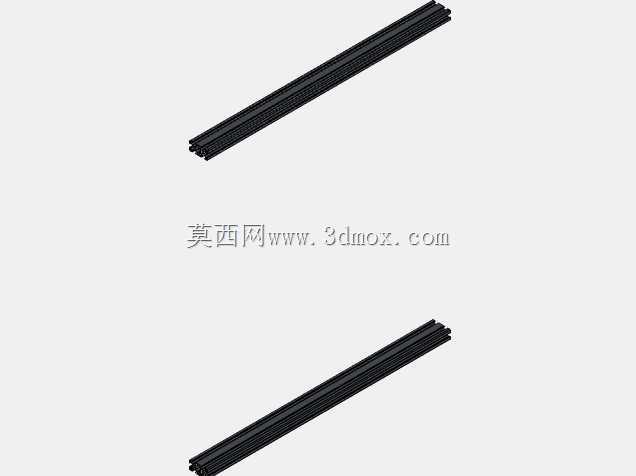

该结构围绕小型台式数控加工需求展开，核心采用双平行直线导轨作为X向运动基准，导轨两端通过块状支座固定于床身，形成稳定的龙门式运动框架。传动部分沿导轨轴线布置，将旋转动力转化为滑座的直线位移，保证切削过程中运动传递的刚性与同步性。驱动单元安装在导轨端部，直接与传动部件连接，减少中间传动环节带来的间隙与误差累积。

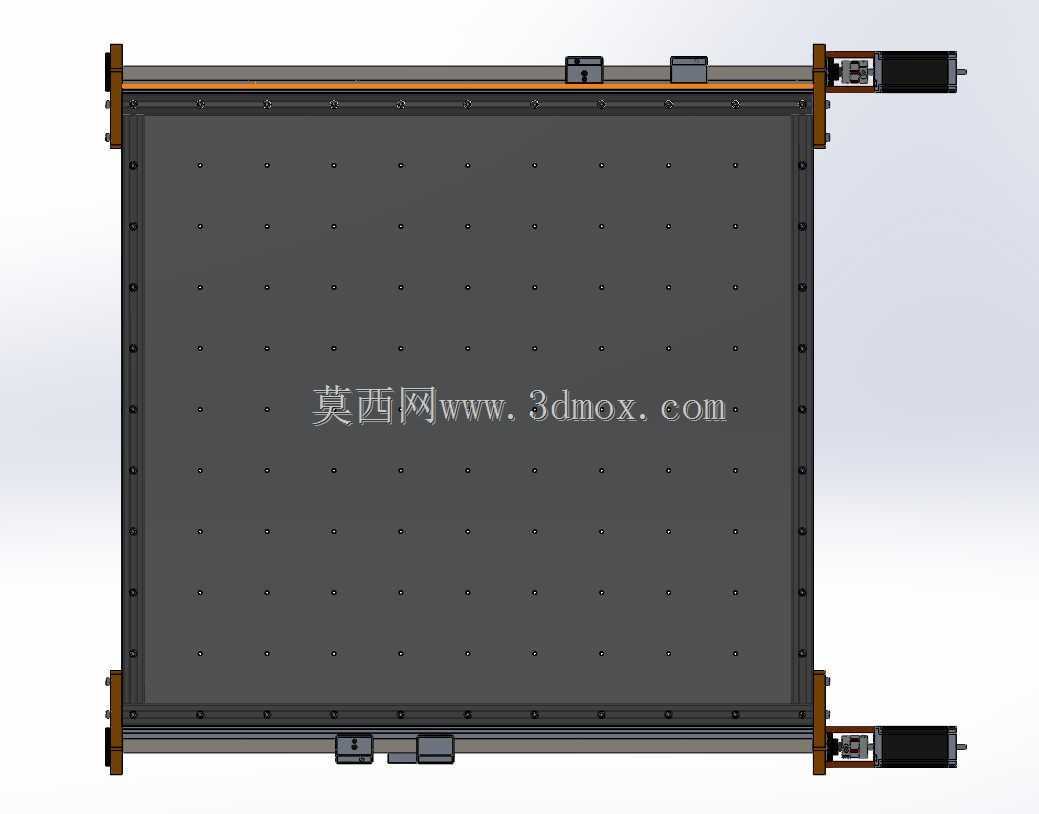

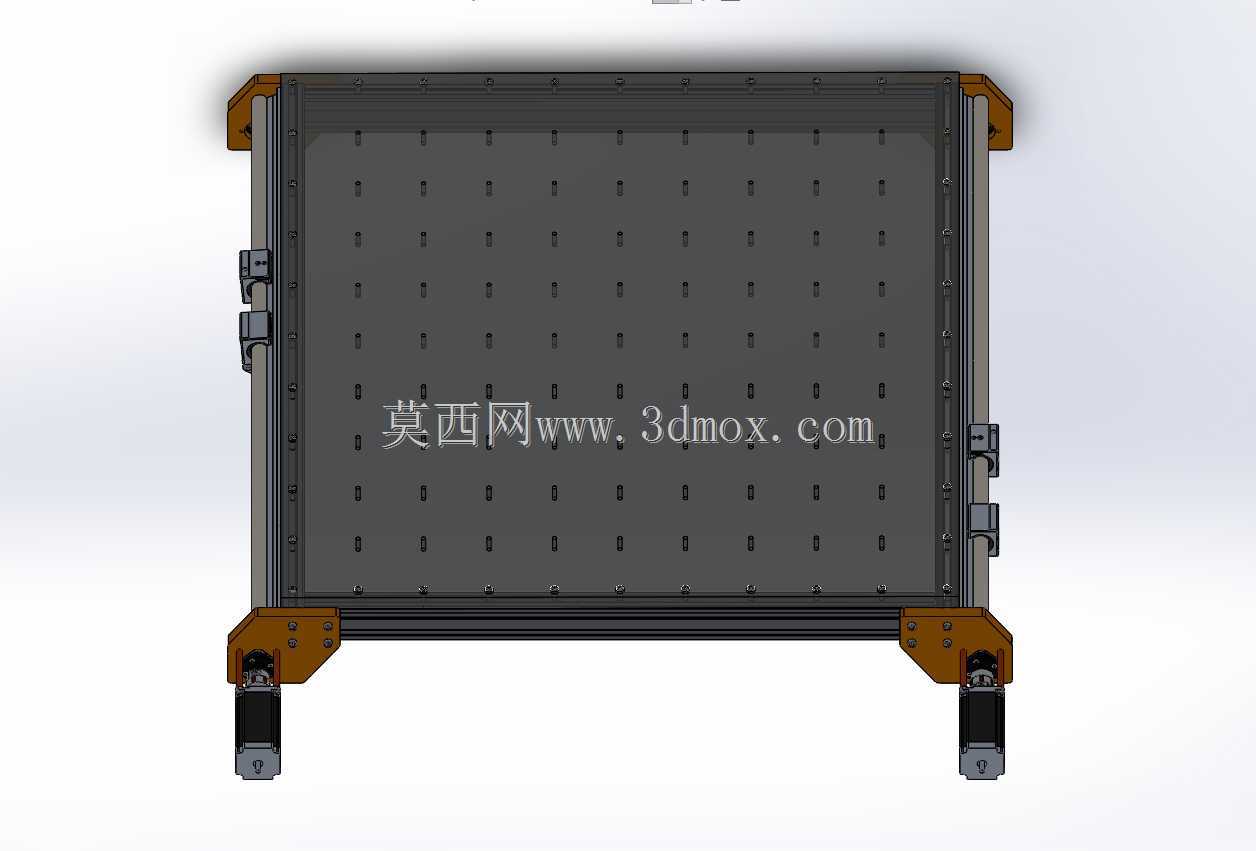

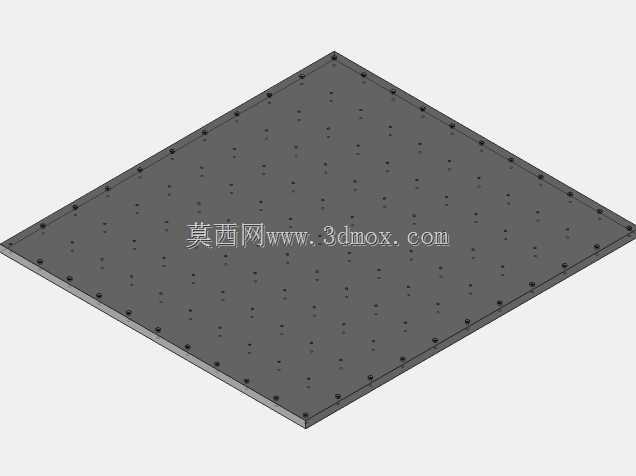

从实际应用看，这类结构常用于木工浮雕、广告板材切割、塑料件铣削及小型铝合金工件的轻载加工。工作台面沿Y向延伸，能够承托长条状板材，适合小批量打样、教学实训及个人工坊作业。运动部件在设计上优先控制悬伸量，使切削力尽量靠近导轨支撑中心，从而降低倾覆力矩对导向精度的影响。

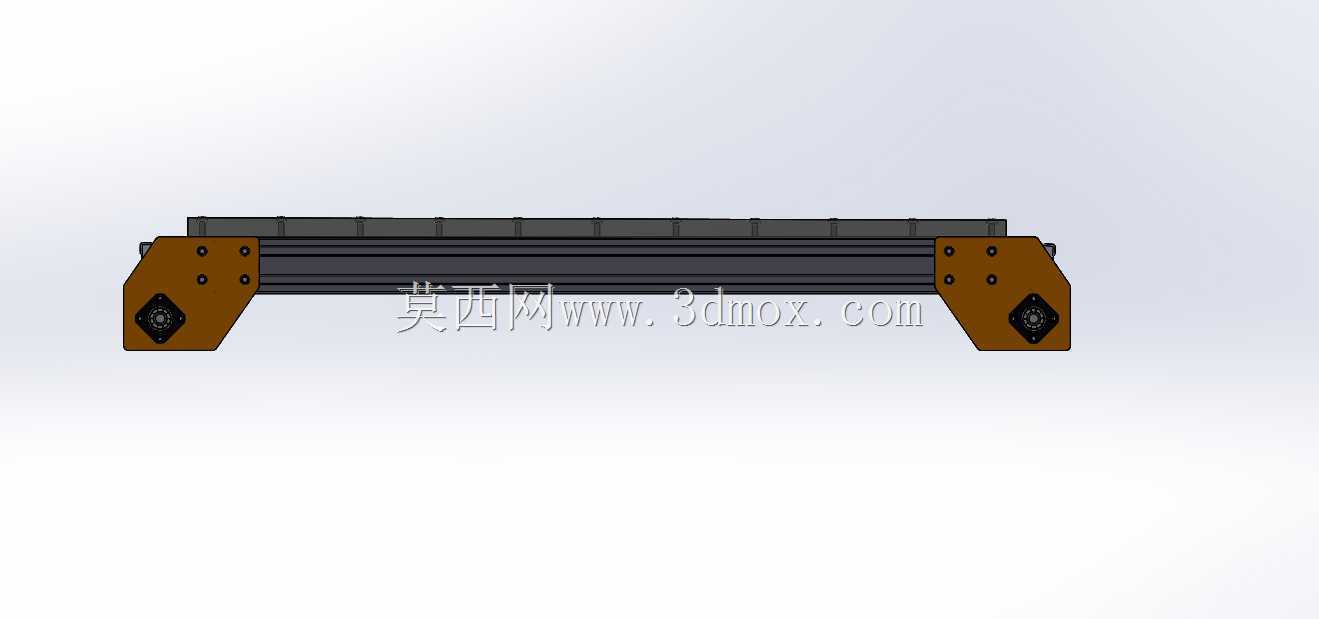

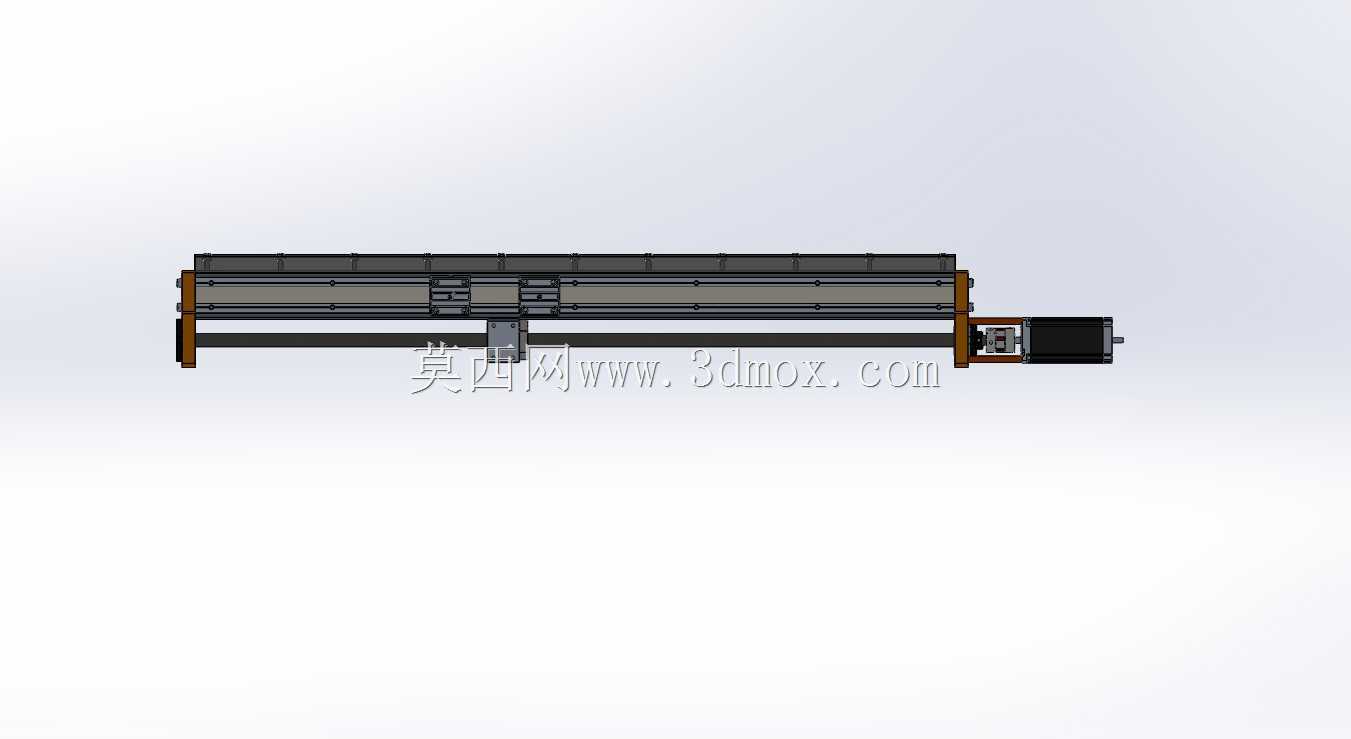

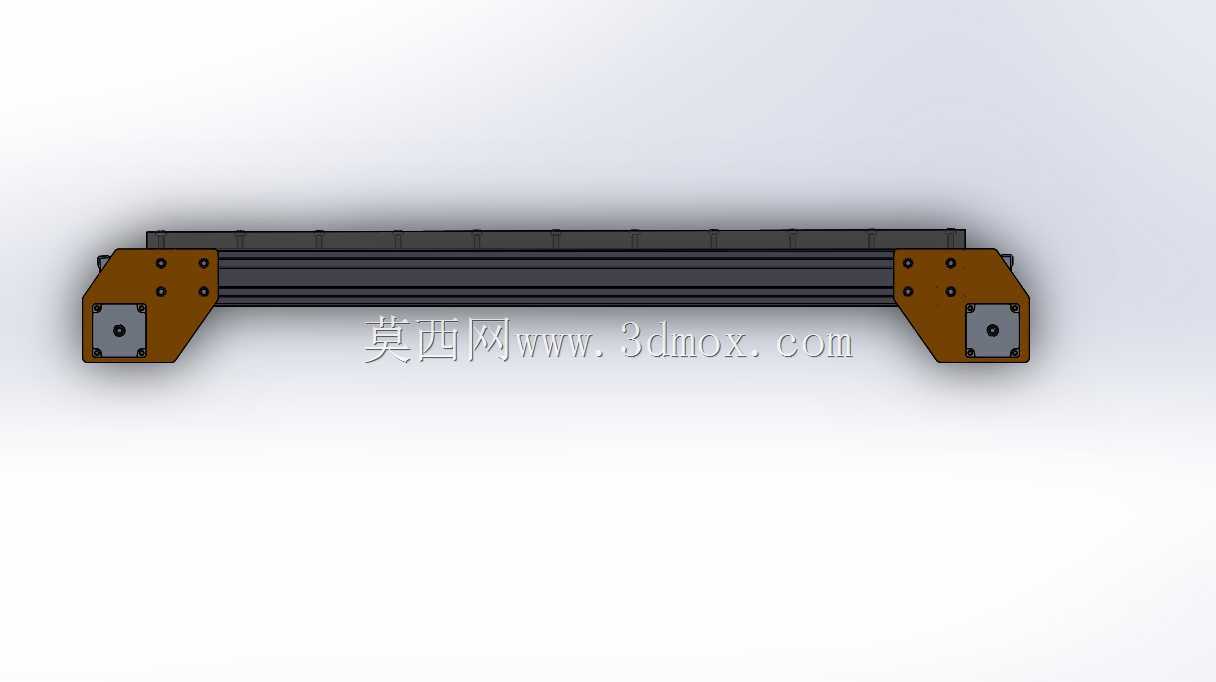

整体外形呈狭长矩形布局，长度方向为主要加工行程方向，宽度方向控制在台式设备可安放的范围内。安装时需保证底部支撑面平整，两导轨平行度、导轨与传动轴线的同轴度均需在装配阶段调整到位；端部驱动座要预留散热与接线空间，滑座与导轨之间需设置可靠的润滑与防尘结构，以适应木屑、切屑飞扬的加工环境。

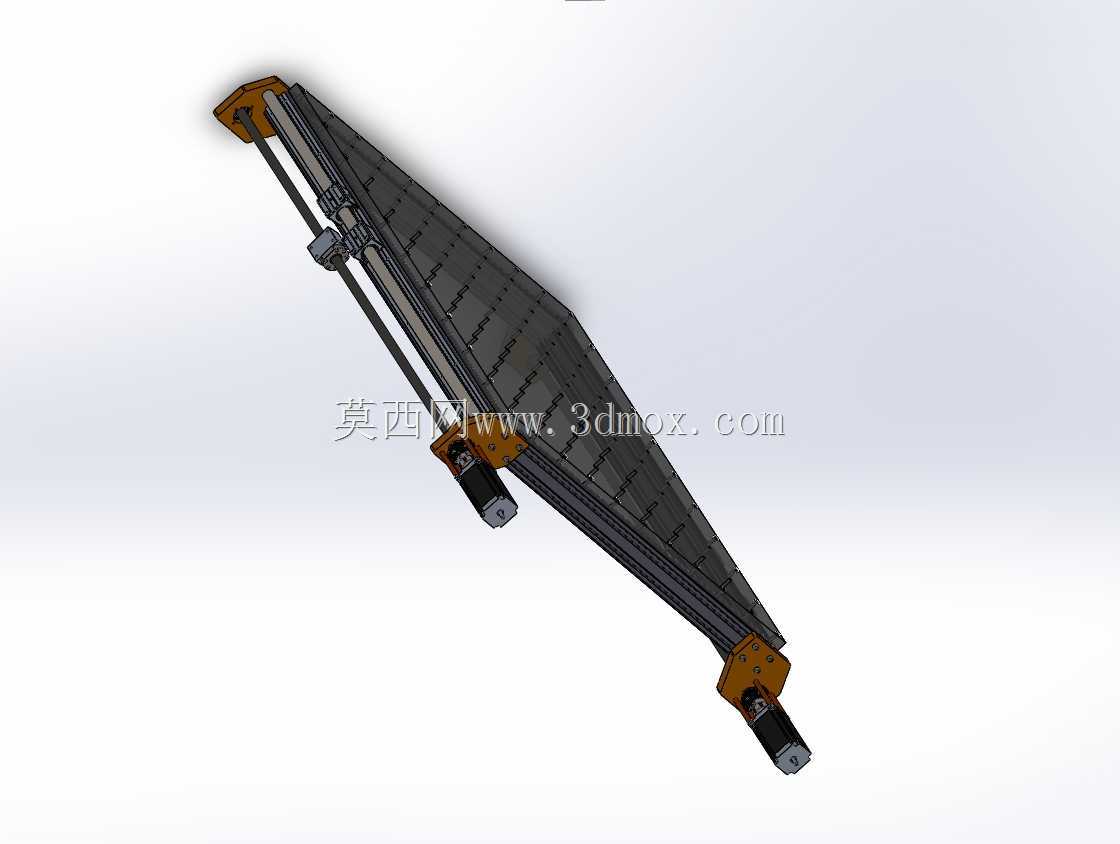

设计思路上，模型把床身、导轨、传动件和电机座作为统一系统考虑：床身承担基础支撑，导轨约束运动轨迹，传动件负责精度传递，端部支座则同时承担固定与定位功能。块状连接件通过螺栓与型材或板件结合，便于在维护时更换导轨、电机或传动组件，也方便根据加工行程需求调整跨距。滑座部分预留了主轴或刀具夹具的安装界面，能够在不改动主体框架的情况下适配不同功率的加工头。

在结构细节方面，导轨端部支座不仅起到限位作用，还承担传动部件的张紧与支撑任务，因此其安装面需要具备足够的平面度和连接强度。驱动件与传动件的连接位置靠近支撑点，可减小轴端悬臂载荷，提升高速往复运动时的稳定性。整体框架没有采用复杂的铸件壳体，而是以型材、板件和标准连接件组合，突出轻量化、模块化和可装配性，便于在三维设计阶段检查运动干涉、装配顺序和维护空间。

对于结构设计人员而言，该模型可用于分析小型CNC设备中导轨跨距、驱动布置、工作台承载和端部安装之间的关系；对于设备选型人员，则可据此判断台式雕刻机在行程、刚性、维护便利性和安装边界方面是否符合具体加工场景。
