小型桌面级三轴数控加工设备结构设计

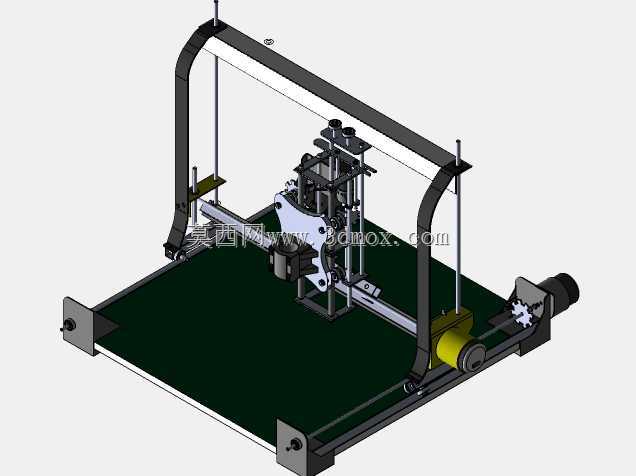

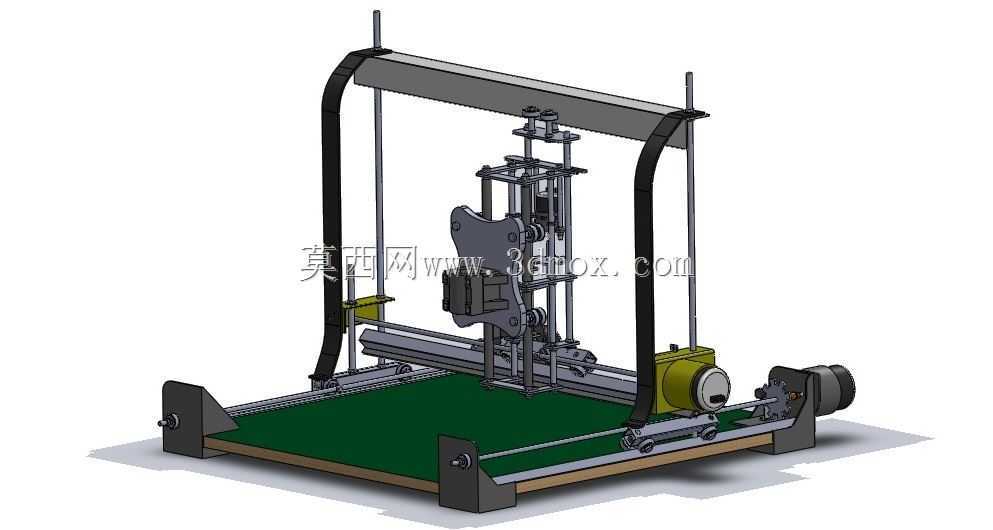

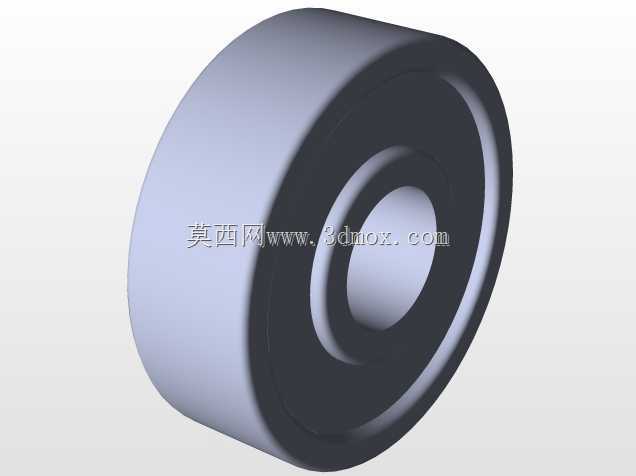

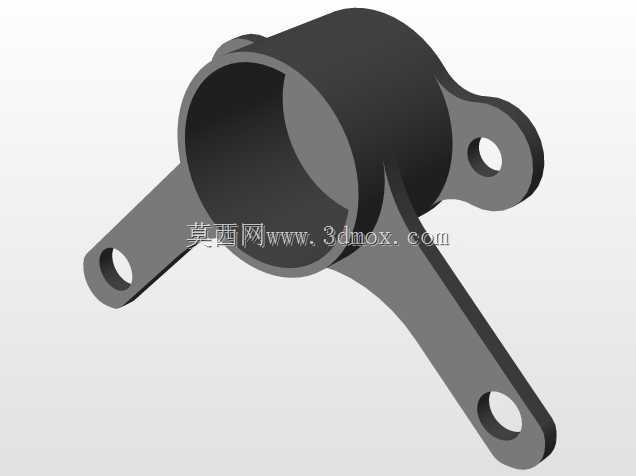

这套三轴数控加工设备的结构方案，核心面向小尺寸工件的精密加工作业场景，在单件打样、教学实训、小型五金件铣削、非金属板材雕刻等场景中都能适配，整体采用龙门跨距式布局，将加工平面设置在设备底部的工作台区域，X轴向传动组件沿工作台两侧长边布置，Y轴承载横梁做纵向进给，Z轴滑枕搭载加工主轴完成垂直方向的走刀动作，整套传动链的受力路径经过优化，可抵消主轴加工时产生的径向切削力，减少结构震颤对加工精度的影响。

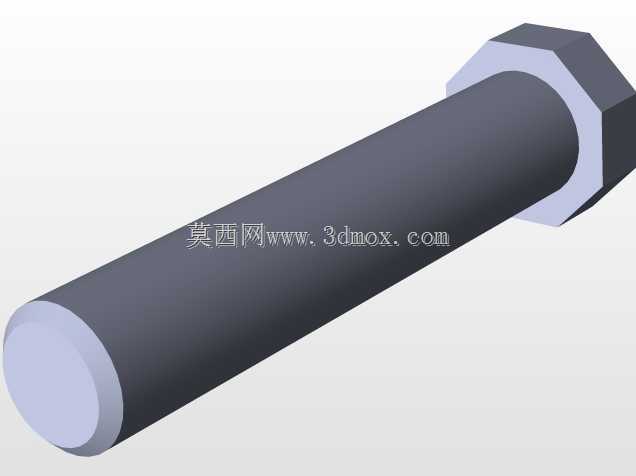

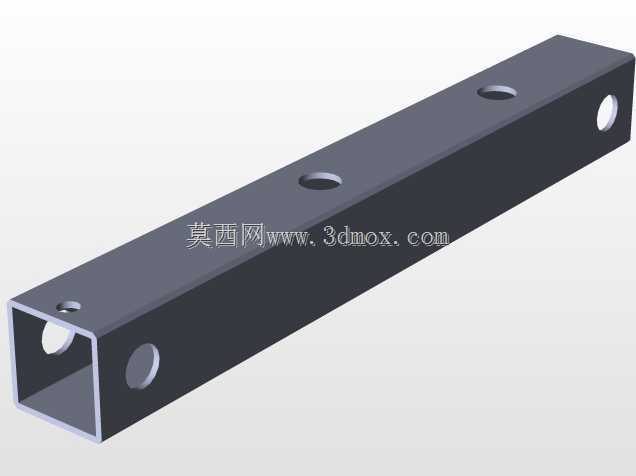

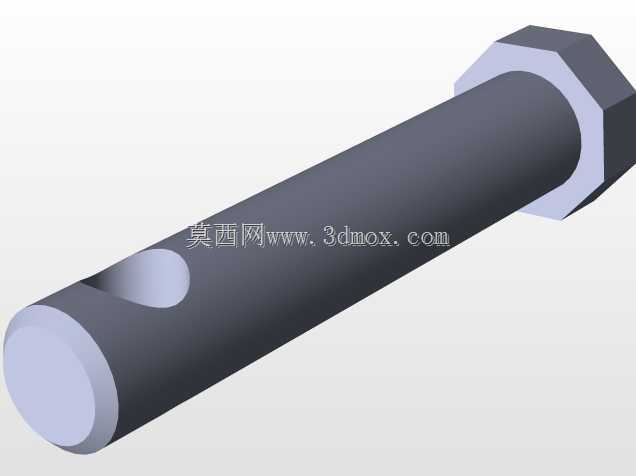

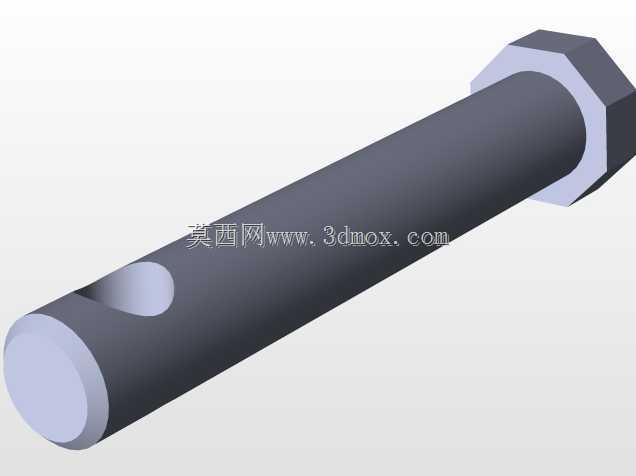

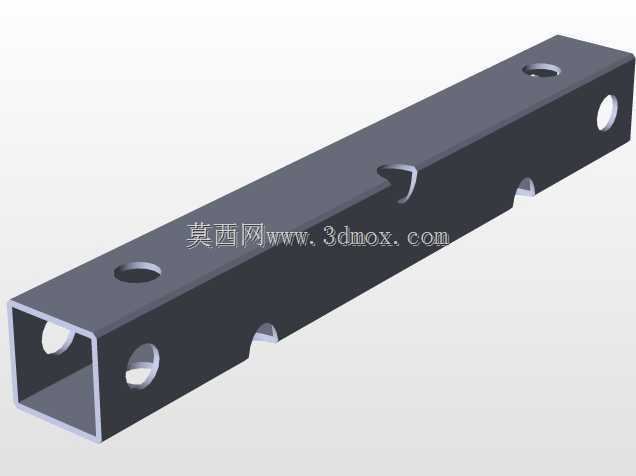

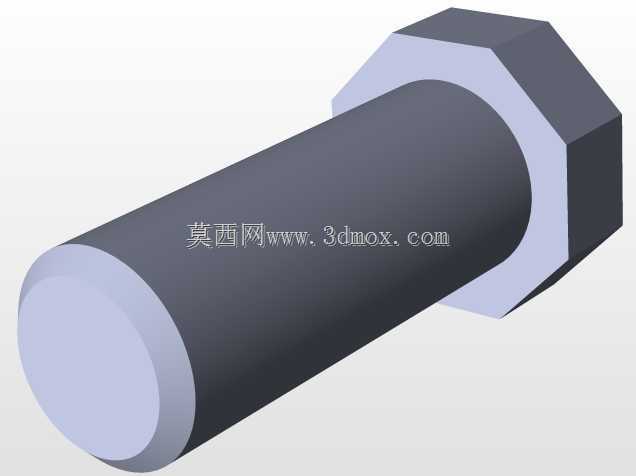

从实际安装边界来看，设备整体占地尺寸适配常规实验室桌面、小型加工工位的摆放需求，底部工作台预留了通用夹具安装孔位，可直接搭配平口钳、吸盘、定制工装完成工件装夹，不需要额外改造安装基面。两侧的立式支撑柱采用型材拼接加紧固件锁合的形式，既保证了横梁运动时的支撑刚性，也控制了整体设备的自重，方便工位调整与转运。

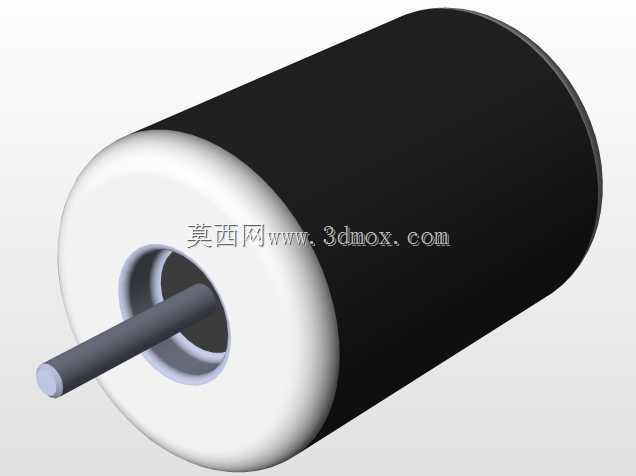

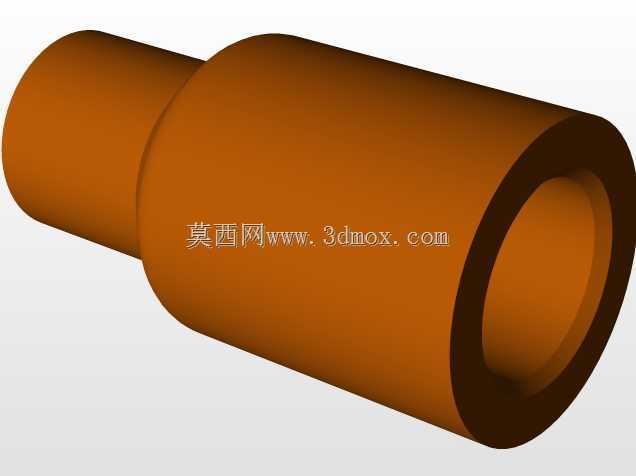

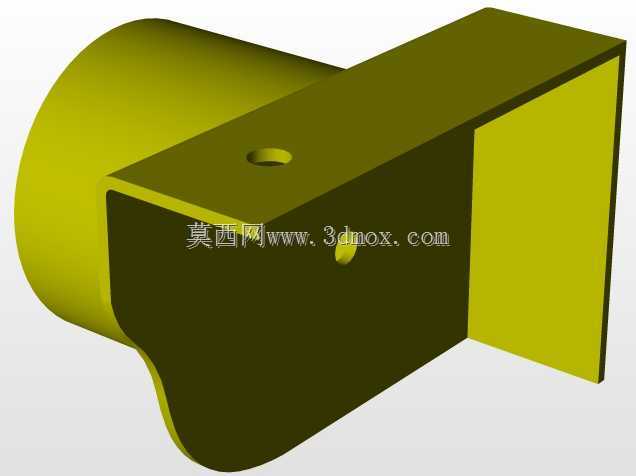

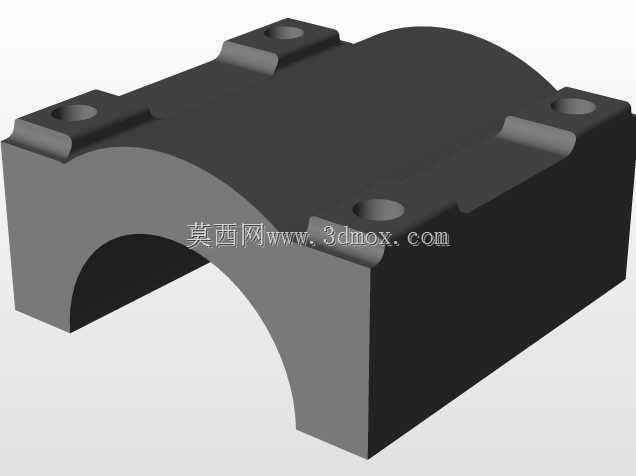

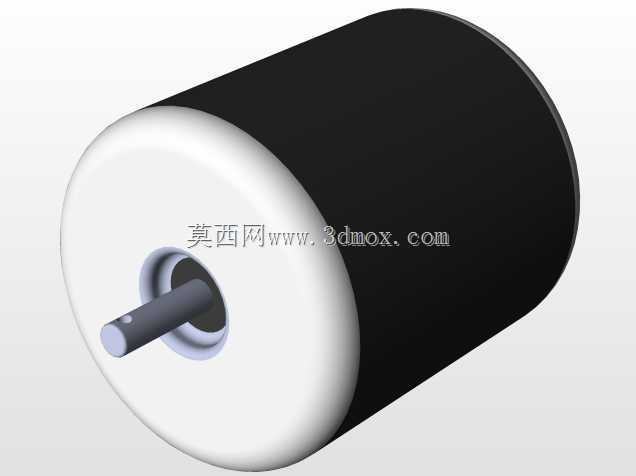

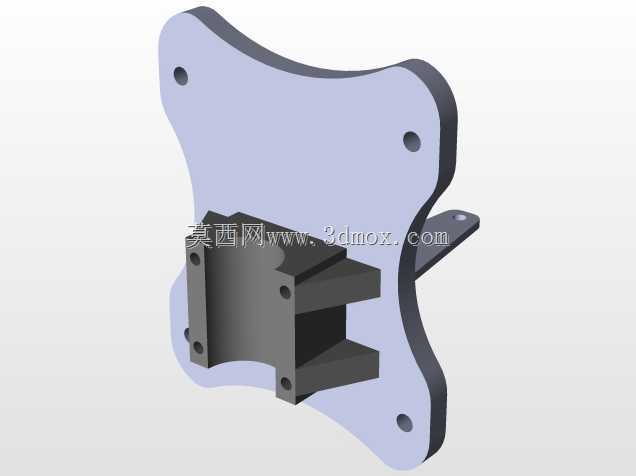

设计过程中优先梳理了各轴的行程匹配关系，X轴有效行程覆盖工作台全宽，Y轴行程可覆盖工作台纵深，Z轴行程满足不同高度工件的加工抬刀需求，各轴的导轨安装面都预留了加工调整余量，装配时可通过配磨垫片调整导轨平行度，避免传动卡滞。主轴安装座采用标准化接口设计，可适配不同功率的高速加工主轴，根据加工材质的不同更换对应主轴，就能完成从软质塑料雕刻到轻金属铣削的作业切换。

走线部分采用拖链内置布局，将动力线、信号线沿传动侧规整收纳，避免设备运行过程中线缆剐蹭加工区域，同时也方便后期维护时排查线路故障。设备两端设置了行程限位的安装位，可直接加装机械式限位开关与原点传感器，为数控系统的坐标回零、超程保护提供硬件支撑。

整套结构没有采用复杂的铸造机身，而是通过标准化型材与机加工件组合实现，大幅降低了小批量制作的成本，同时各模组拆分清晰，X轴传动组件、Y轴横梁组件、Z轴进给组件都可独立预装后再总装，对装配人员的技能要求更友好，也方便后期针对易损件做单独更换维护。
