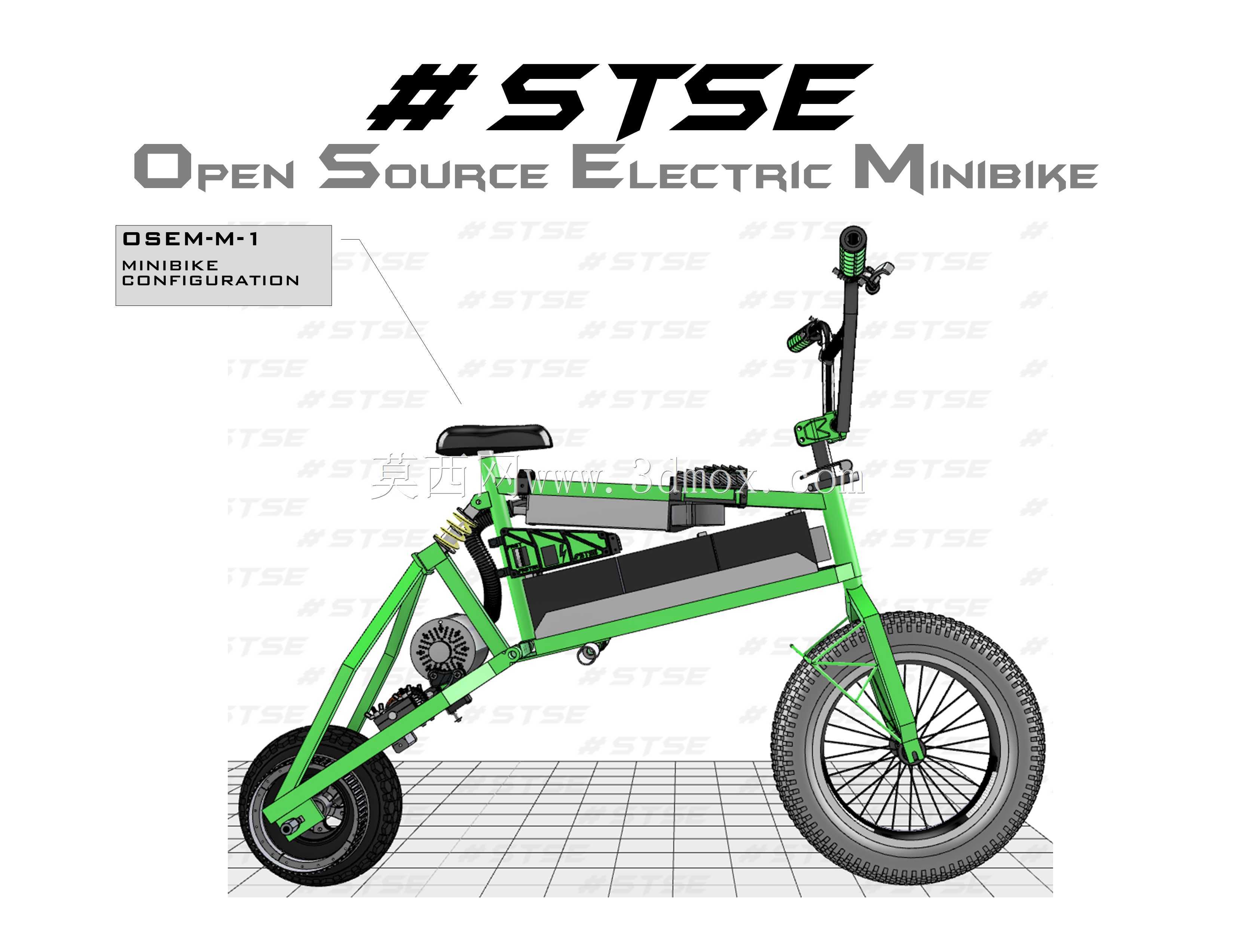

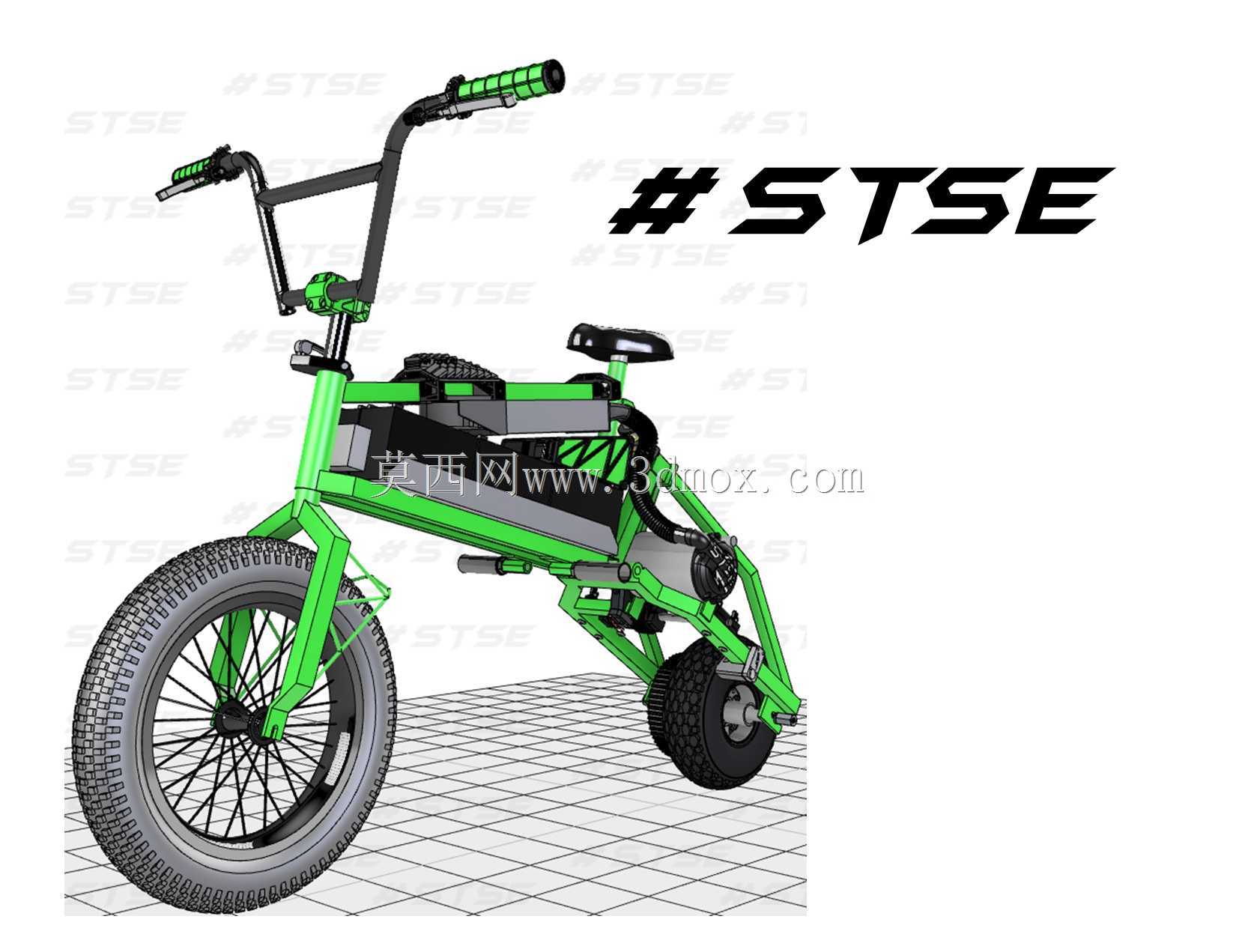

开源微型电动自行车传动组件结构

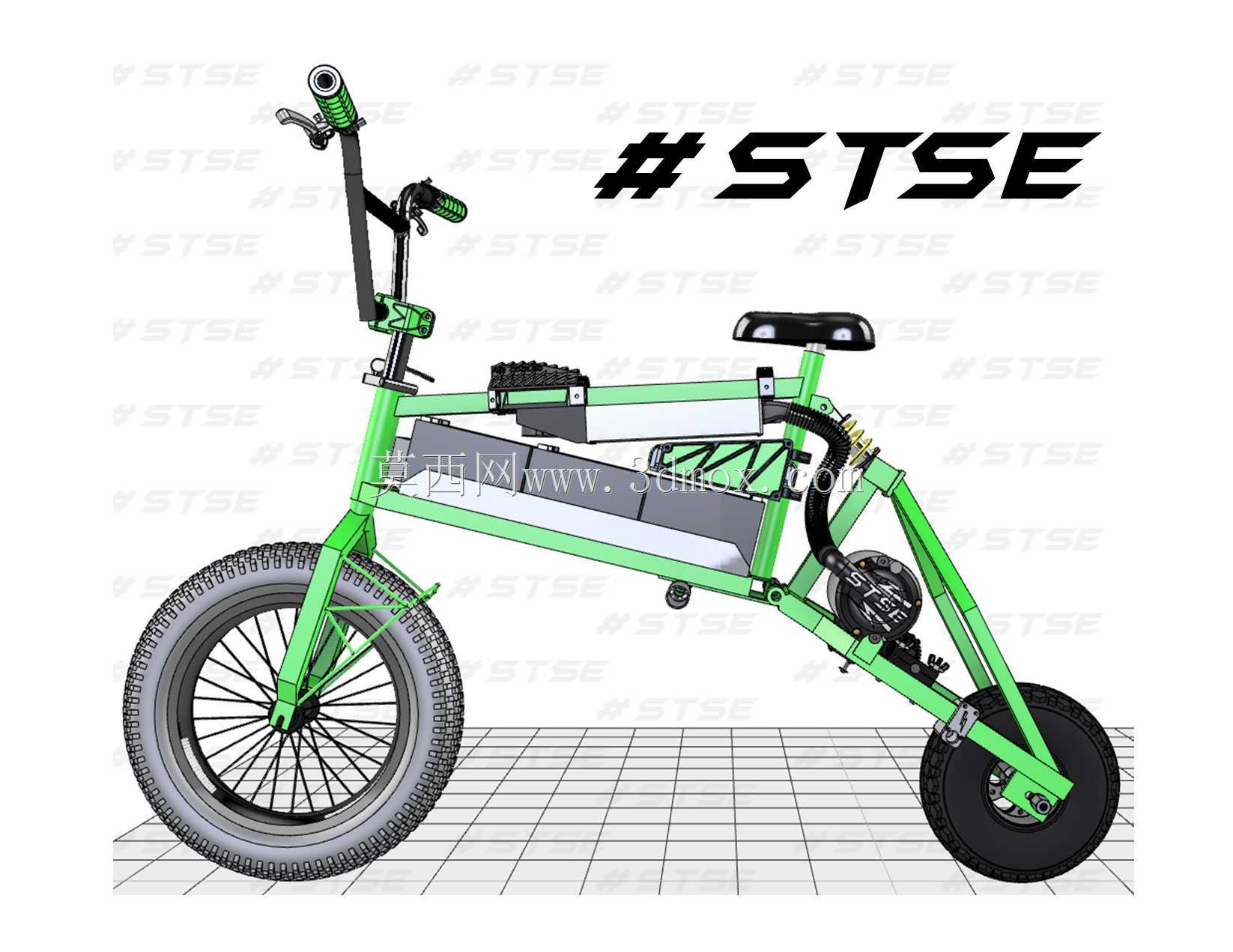

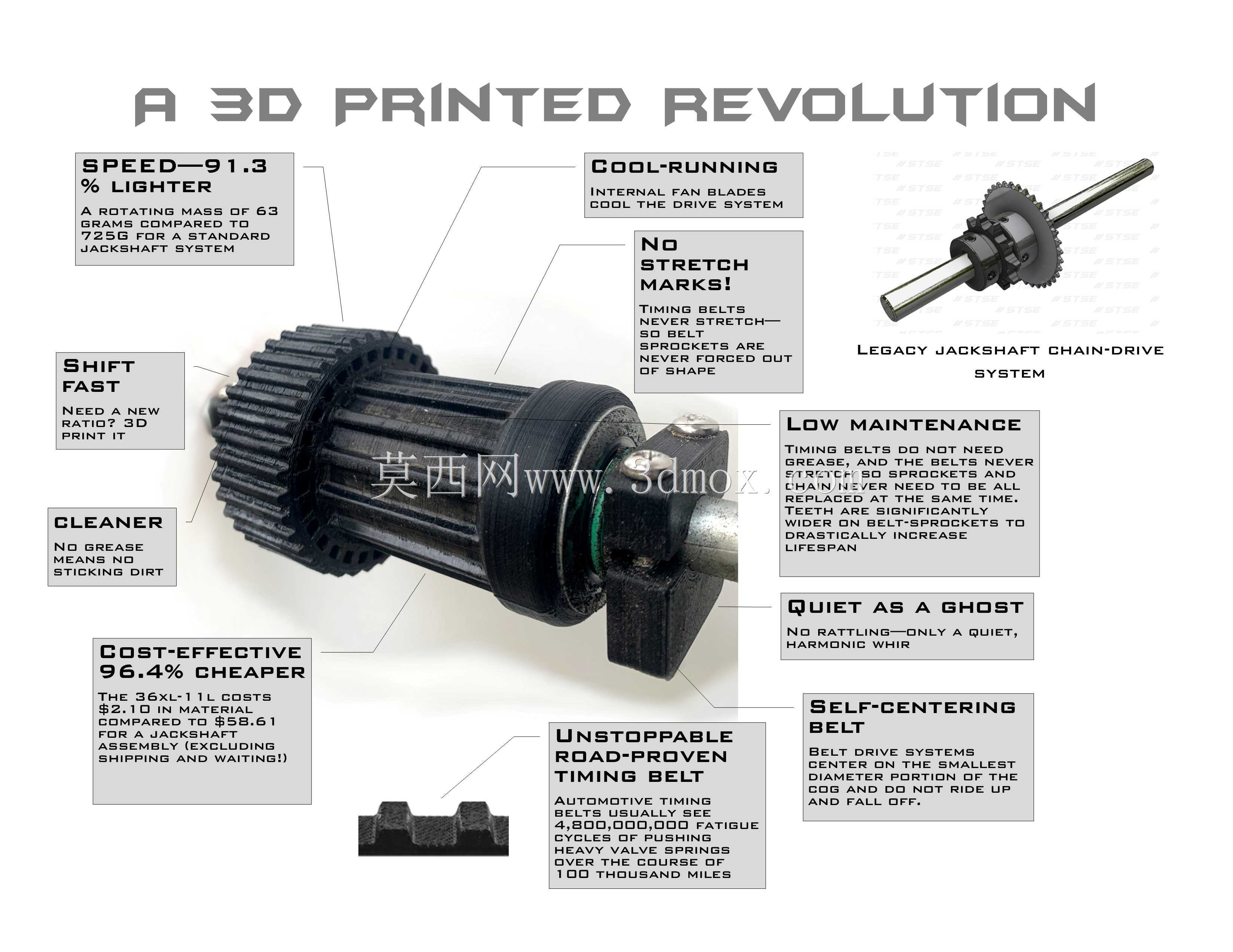

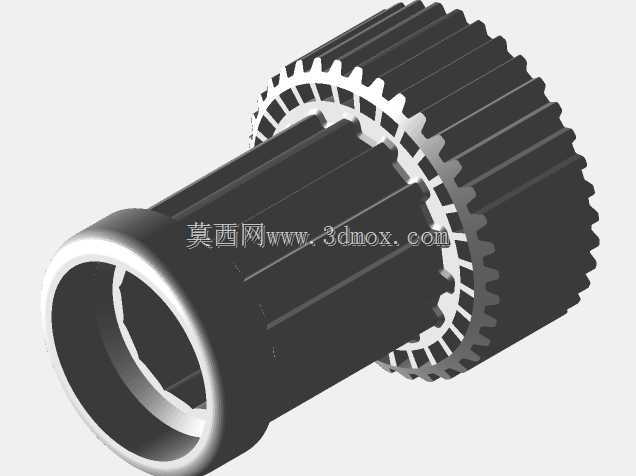

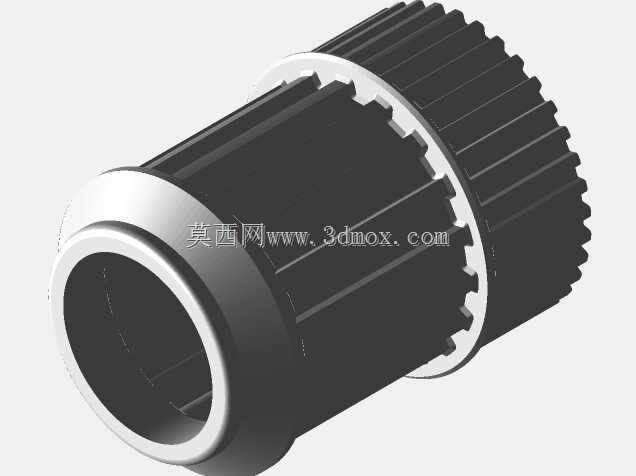

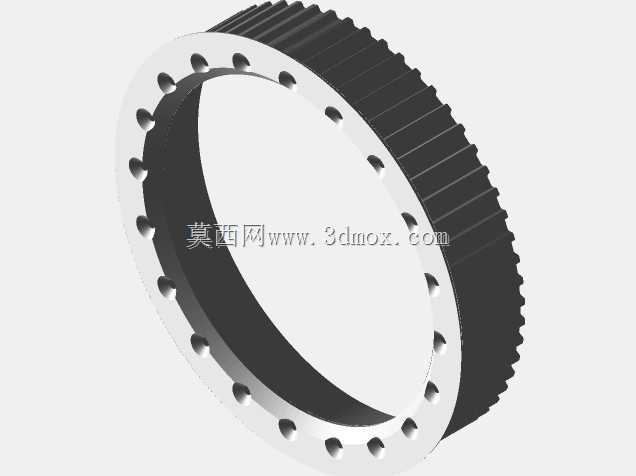

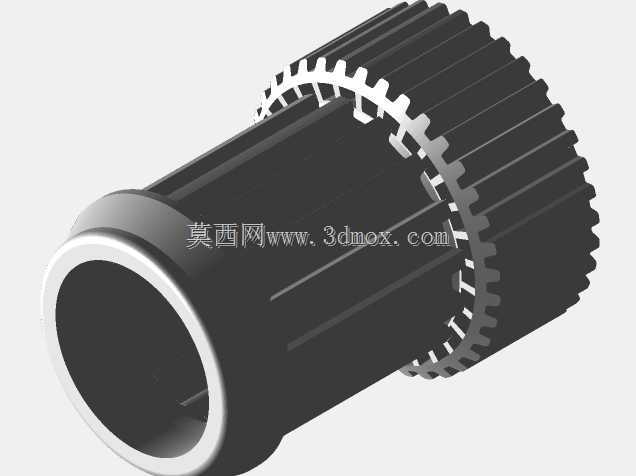

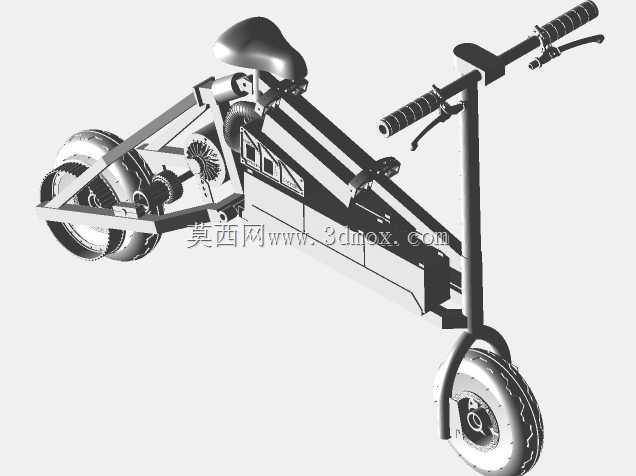

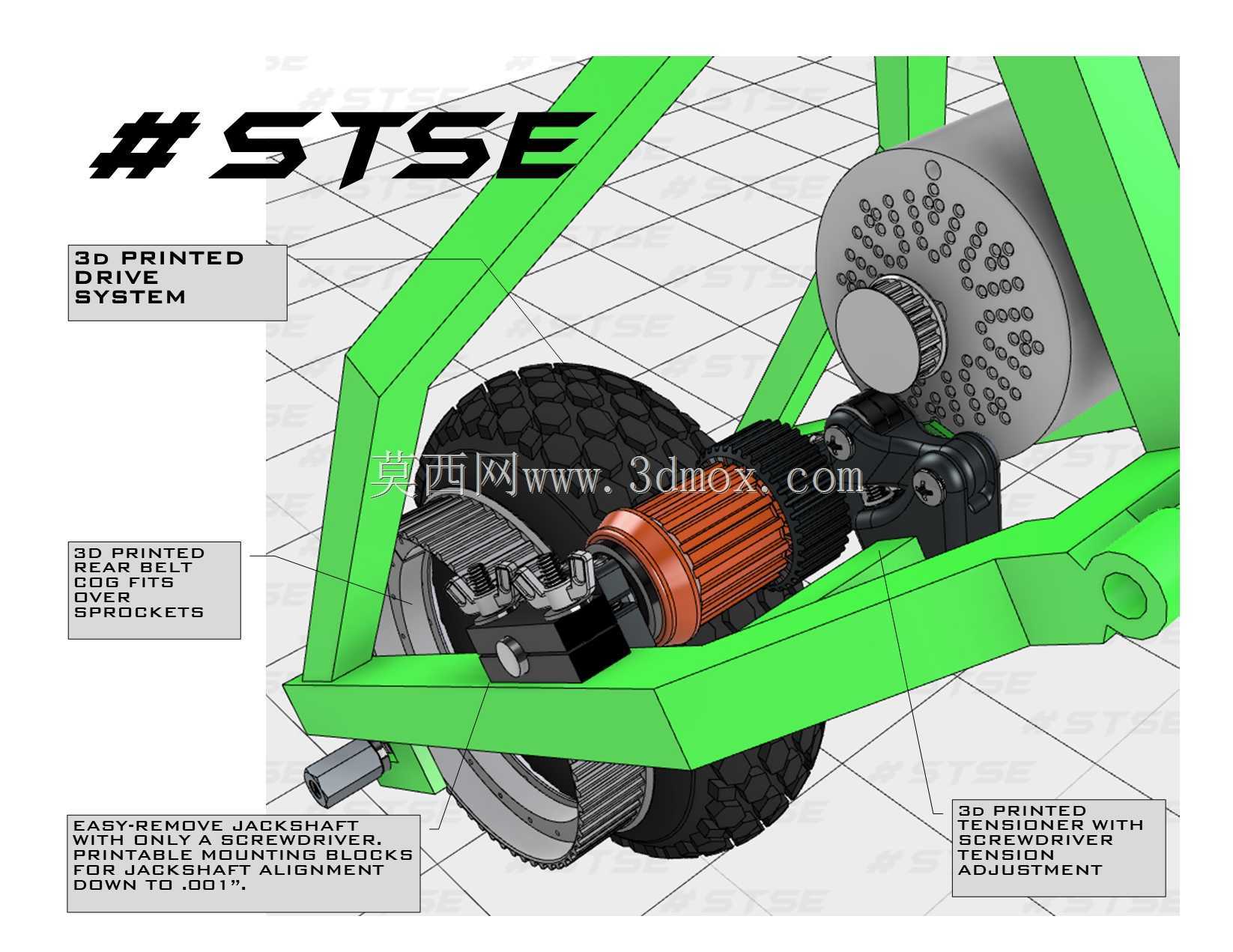

这套传动组件面向微型电动自行车的动力传递需求，核心目标是在有限车架空间内完成电机输出到后轮的减速、换向与扭矩放大。结构上采用同步带与齿轮组合的 jackshaft 中间轴方案，既保留皮带传动低噪声、免润滑、自对中的优势，又通过齿轮副补足大速比下的承载能力。实际装车时，中间轴总成需要避让车架立管、电池仓和后平叉铰接点，因此轴向尺寸被压缩，轴承位、带轮定位面和输出齿轮的相对位置都按紧凑边界布置。输入端可适配小功率轮毂外的中置或侧挂电机，输出端通过链条连接后轮飞轮，形成“电机—同步带—中间轴—齿轮—链条—后轮”的两级传递路径。

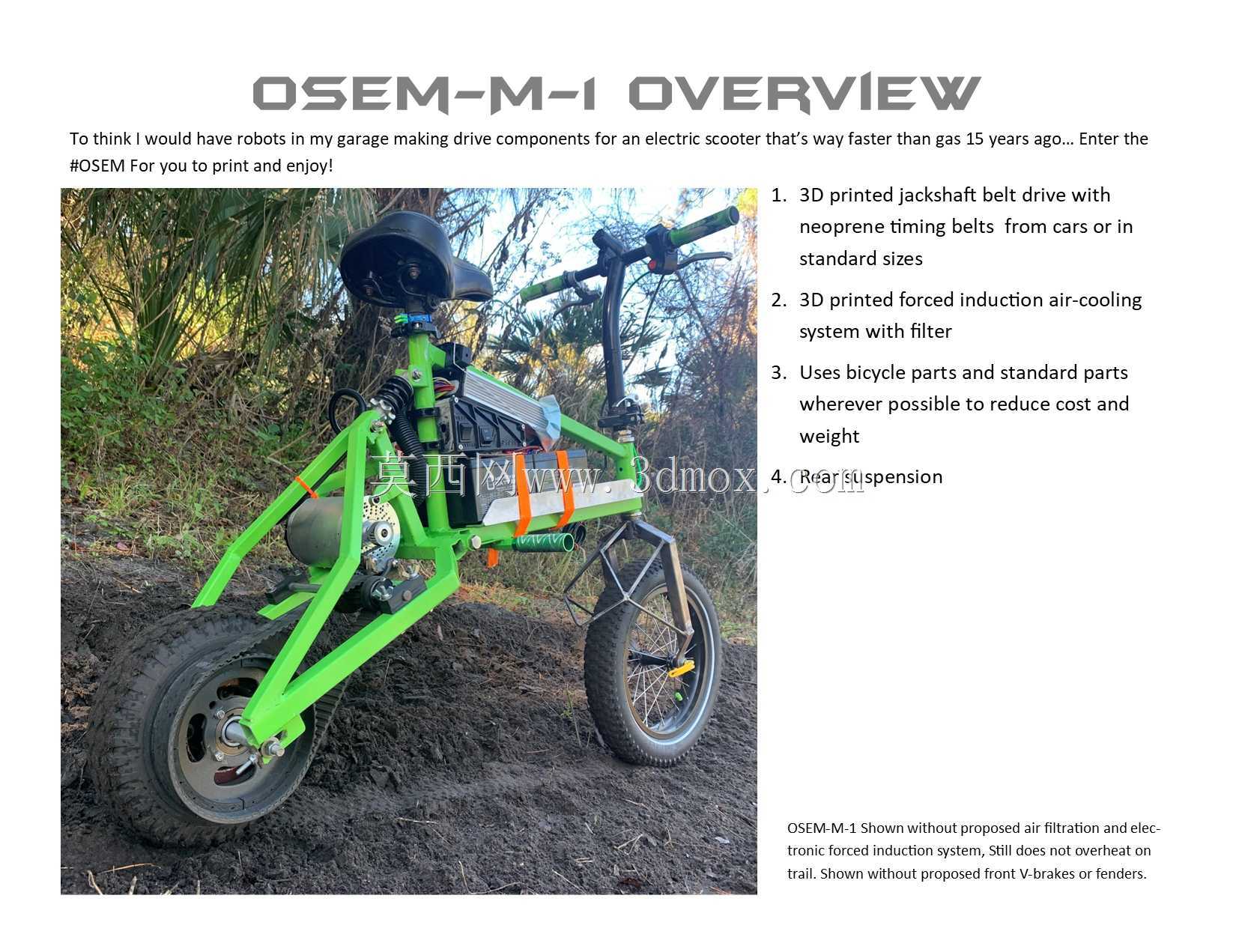

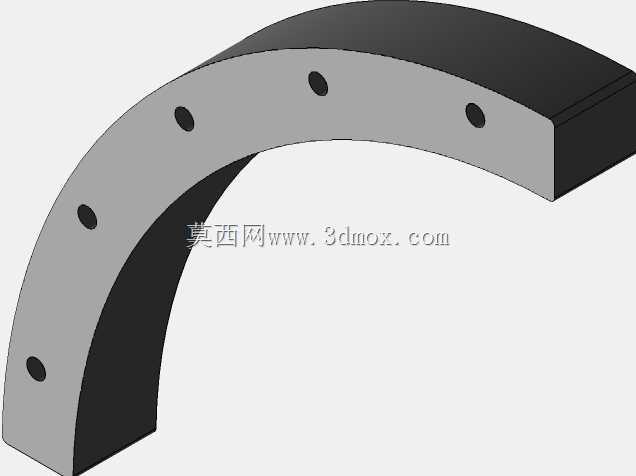

从使用场景看，这类结构更适合城市短途代步、轻型越野和DIY改装车辆。同步带在日常骑行中不需要频繁张紧，橡胶齿形与带轮啮合后能够吸收部分冲击；齿轮段则负责在起步、爬坡或泥土路面打滑后重新咬合时承受更高瞬时扭矩。设计中把带轮放在靠近电机一侧，可降低高速段噪声；齿轮放在输出侧，可减小链条端受到的冲击。外壳与支撑件采用可打印结构，便于爱好者验证轴距、张紧量和齿形匹配，但在连续高负荷工况下仍需关注材料耐热、蠕变和轴承固定可靠性。

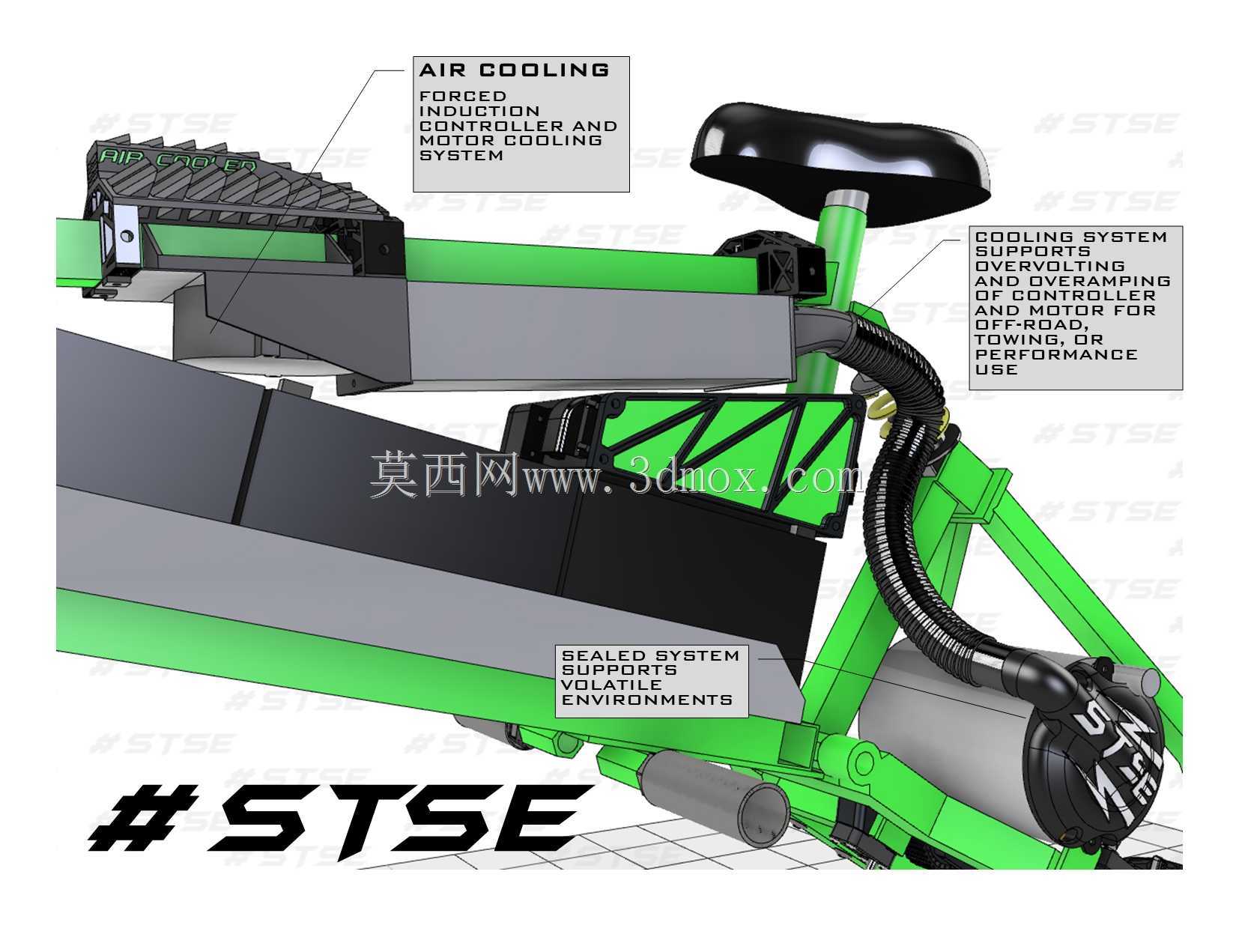

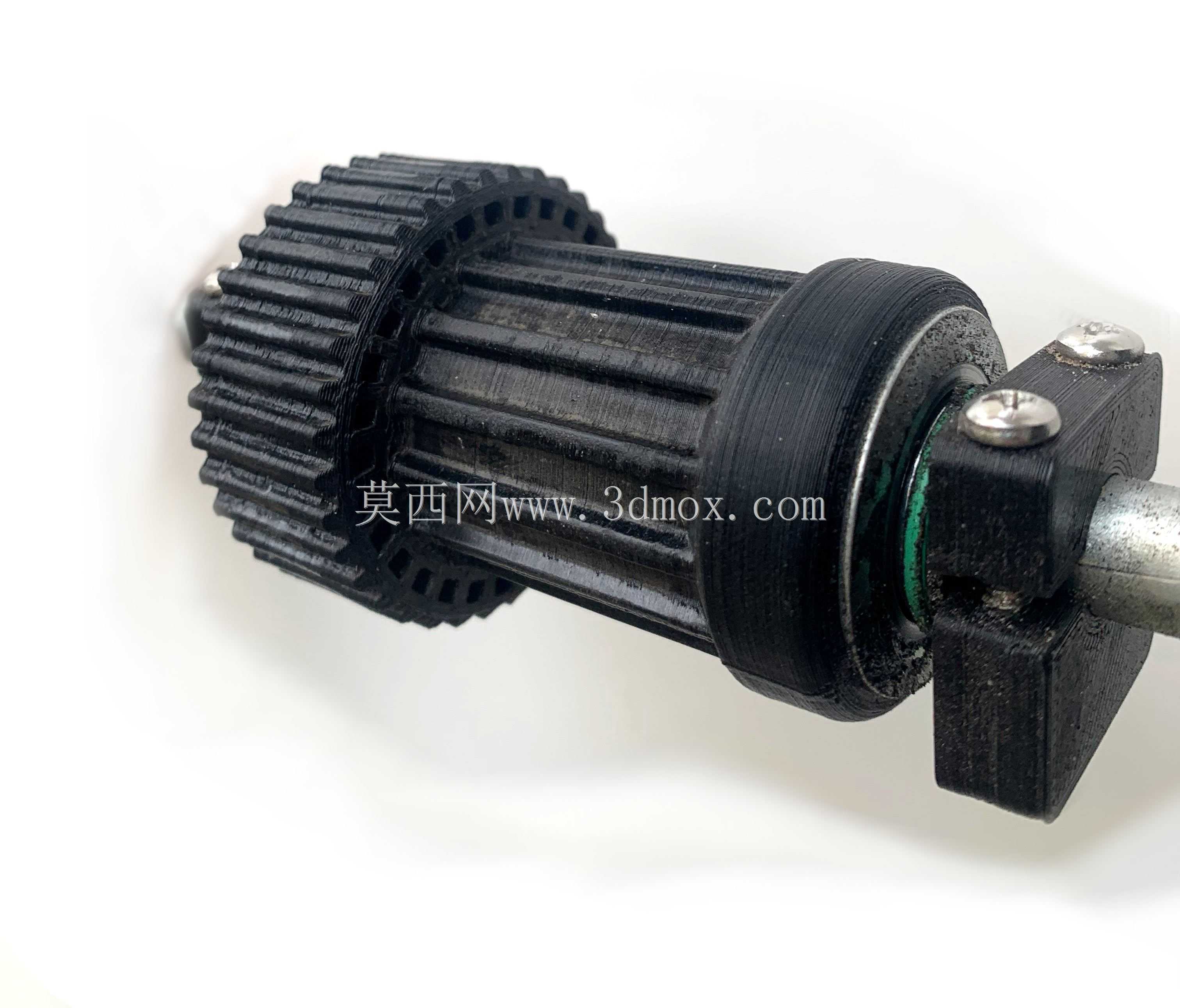

功能特性方面，组件强调轻量化、冷却和维护简化。带轮附近预留气流通道，齿轮与轴肩之间设置定位台阶，装配时可控制轴向窜动；轴承选用标准件，外圈通过挡边或端盖限位，内圈随轴转动。同步带具有自对中倾向，但安装时仍需保证两带轮平行，否则会出现偏磨和噪声。齿轮副需要控制侧隙，侧隙过小会增加转动阻力，过大则在正反转切换时产生撞击。输出齿轮与链轮的同轴度直接影响链条跳动，轴的挠度、轴承座刚度和锁紧方式都应纳入校核。

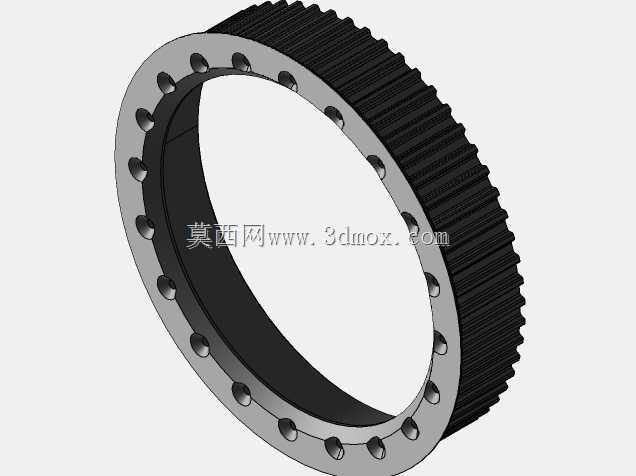

外形与安装边界上，中间轴长度、直径和固定孔位决定了它能否嵌入不同车架。建模时需要同步表达轴肩、卡簧槽、键槽、轴承内圈定位面以及紧固件避让空间。若用于改装车，还要核对电机中心高、后轮飞轮位置、链条张紧行程和地面通过性。皮带不能过度弯折，最小包角和带轮节径需满足传动要求；齿轮外圆与车架内壁之间应保留安全间隙，避免泥沙堆积后发生干涉。整体结构不是单纯追求零件数量少，而是在噪声、效率、维护性和可制造性之间取得平衡，为微型电动自行车提供一套可验证、可调整的动力传递方案。
