1020无刷直流电机端部进气导件

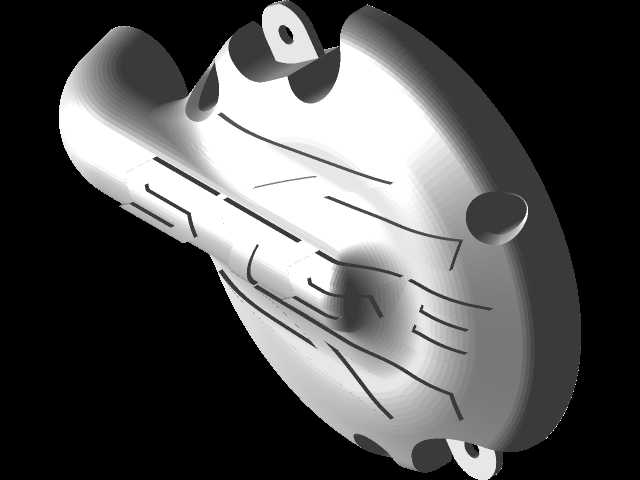

　　在小型动力驱动场景中，1020规格无刷直流电机常被用于手持电动工具、小型航模动力单元、桌面级精密传动设备这类对安装空间、进气效率、防护等级有多重要求的场合，这类电机运行时定子绕组与转子磁钢会持续产生热量，若直接在端盖开设裸露进气孔，使用环境中的金属碎屑、浮尘、细碎异物很容易被进气气流卷入电机内部，附着在绕组表面造成绝缘性能下降，或是卡入轴承间隙加剧磨损，直接缩短电机使用寿命。这款安装在1020 BLDC电机端部的进气结构，核心作用是在保障进气通流面积满足电机散热需求的前提下，将进气路径做定向引导，同时形成物理阻隔结构阻挡大尺寸异物侵入。从结构设计逻辑来看，该部件采用与电机端盖轮廓完全匹配的圆盘形基座，基座上预留的两个对称安装耳位，

　　孔位中心距完全适配1020电机端部的标准安装螺孔，安装后可完全贴合电机端盖端面，不需要额外改动电机原有壳体结构，直接替换原有端盖外侧的装饰盖板即可完成装配，不会额外增加电机的轴向安装尺寸，适配原有设备的安装空间边界。基座侧部延伸出的管状进气接口，可直接对接柔性导气管路，将进气来源从电机周边的混杂气流区域，引导至设备内部空气相对洁净、无碎屑飞溅的区域，从源头减少异物被吸入的概率。部件表面的导流筋条并非装饰结构，而是顺着进气气流的流向做了弧度优化，当气流从侧部管道进入基座内腔时，筋条会打散直冲绕组的高速气流，避免气流直吹绕组表面造成的局部凝露风险，同时让气流均匀分散到电机端盖的各个进气孔位，让定子各个位置的绕组都能获得均匀的冷却气流，

　　避免局部过热导致的磁钢退磁、绕组绝缘老化加速问题。在实际选型适配时，需要注意该部件的管状接口外径与常用的微型导气管内径匹配，安装时不需要额外做密封处理，依靠塑料件本身的加工精度即可实现与导气管的过盈配合，不会出现漏气问题。对于经常在多尘环境下工作的小型无刷电机应用场景，这类端部进气导件不需要改动电机原有内部结构，仅通过端部附加结构就同时实现了气流引导、异物防护、均流散热三个核心功能，相比直接在端盖加装防尘网的方案，不会因为防尘网堵塞造成进气量下降，长期使用的维护成本更低，也避免了防尘网纤维脱落被吸入电机的潜在风险。
