16英寸汽车改装铝合金轮毂结构设计

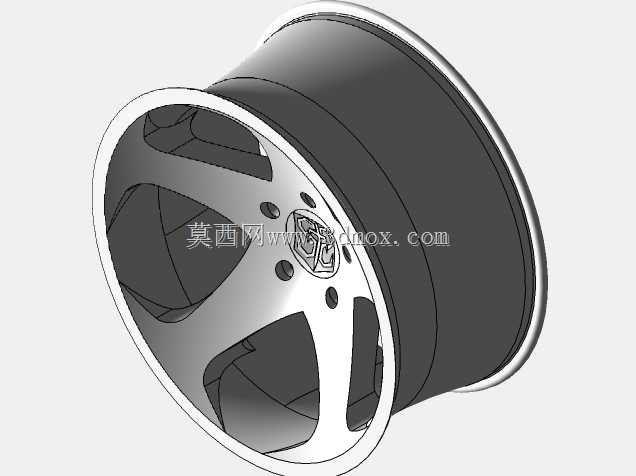

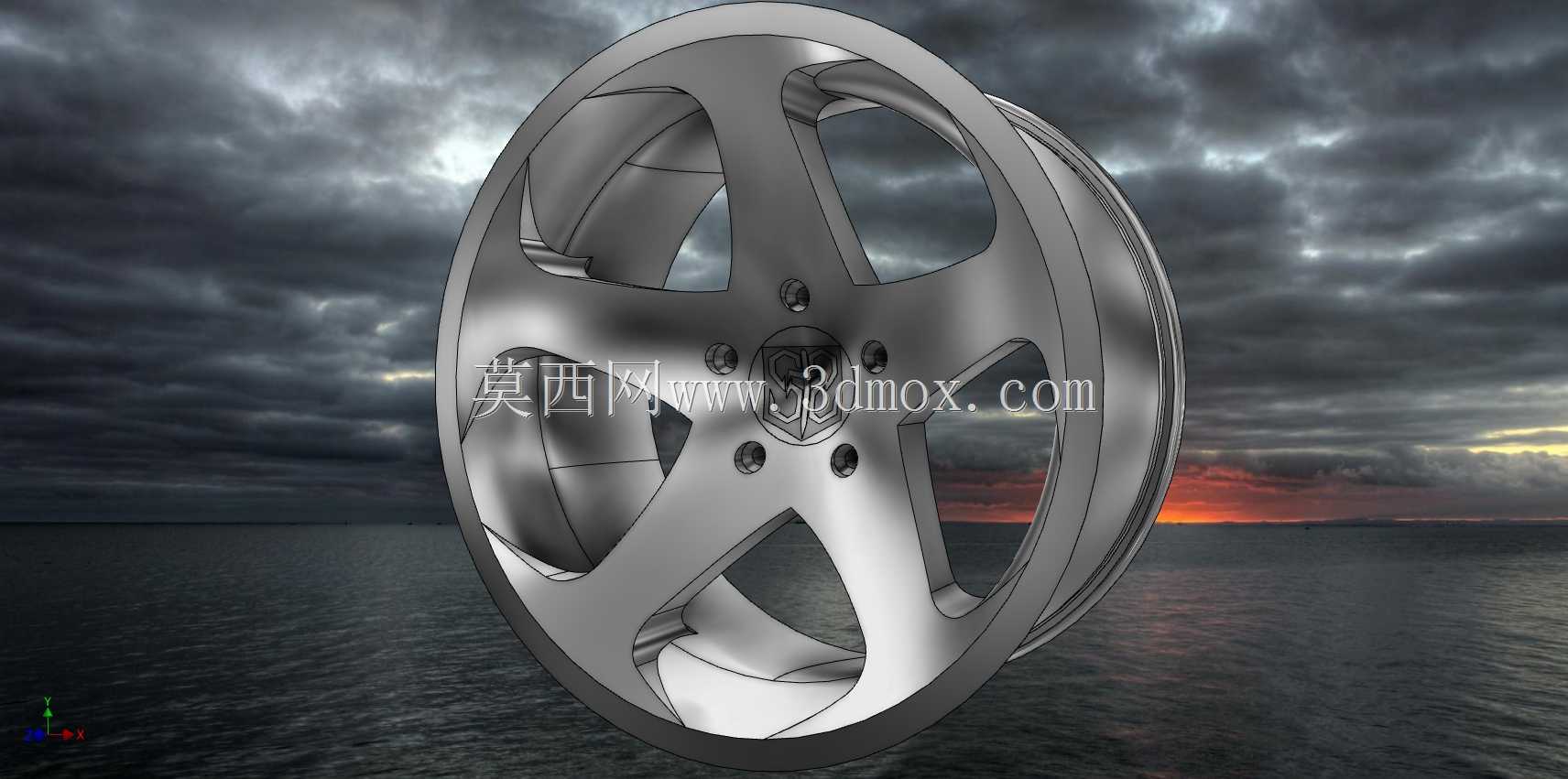

这款轮毂的设计首先围绕乘用车改装场景的实际需求展开，日常道路行驶中，轮毂需要承担整车垂直载荷、传递转向与制动力矩，同时还要兼顾行驶过程中的散热需求与外观辨识度，五辐式的造型选择并非单纯追求视觉效果，大尺寸的辐条间隙可以为制动卡钳预留充足的散热空间，避免连续制动后热量堆积引发的制动效能衰减，同时等距分布的五辐结构在径向受力上更均匀，能降低高速行驶时的径向跳动量。尺寸参数上，轮辋直径设定为16英寸，轮辋宽度为8英寸，适配断面宽度255mm、扁平比50的16英寸轮胎，安装孔位按照常规乘用车5孔螺栓布局设计，中心孔与PCD参数匹配主流家用车型的安装边界，不需要额外加装变径圈即可完成适配，轮辋的法兰厚度、气门嘴开孔位置都参照行业通用规范设定，避免安装后出现干涉、漏气等问题。建模过程中首先绘制轮辋的旋转截面草图，通过旋转特征生成轮辋的基础筒体，之后绘制单根辐条的轮廓草图，通过拉伸、拔模、倒圆角处理生成单根辐条的实体，再通过圆周阵列完成五根辐条的均布，之后在辐条中心区域绘制螺栓安装孔的草图，通过拉伸切除生成五个安装孔，同时在中心位置加工出中心定位孔，最后对所有棱边做等半径倒圆角处理，消除应力集中的尖角，同时匹配铝合金铸造的工艺要求，避免铸造过程中出现应力裂纹。建模完成后对整体结构做渲染处理，还原铝合金金属的哑光质感，方便直观查看装配后的视觉效果，这类轮毂模型可以用于改装方案的效果验证，也可以作为汽车底盘结构教学的演示模型，帮助从业者理解轮毂与轮胎、制动系统的装配关系，在实际选型过程中，也可以通过三维模型提前核对轮毂偏距、孔位与车辆翼子板、卡钳的间隙，避免改装后出现蹭胎、干涉等问题。
