轻量化小型四旋翼飞行器结构设计

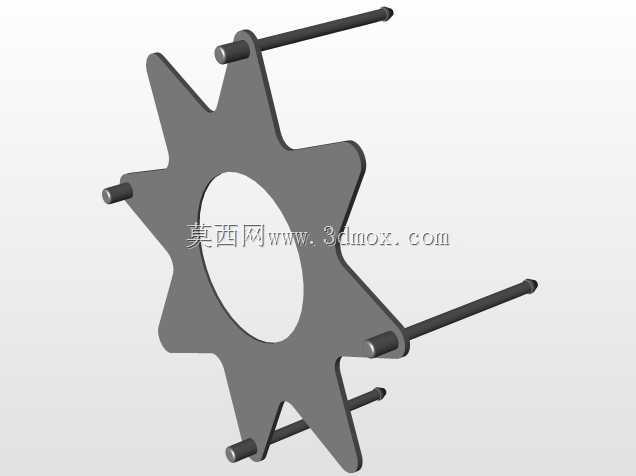

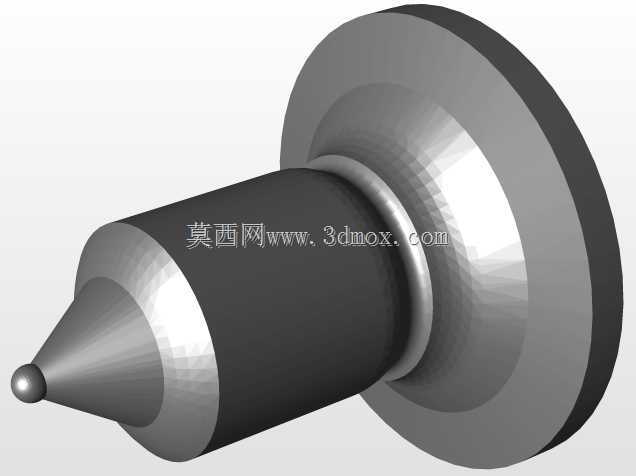

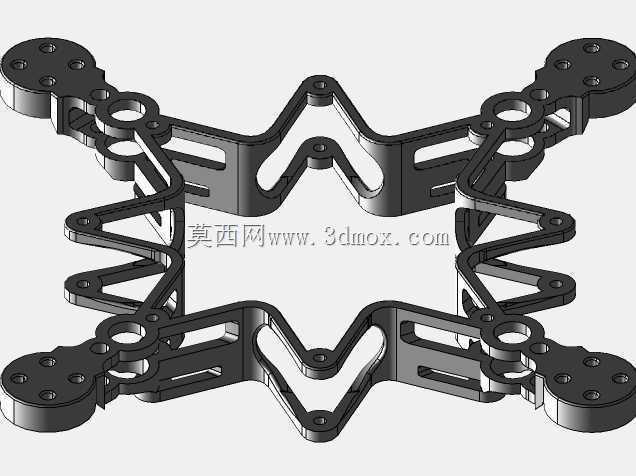

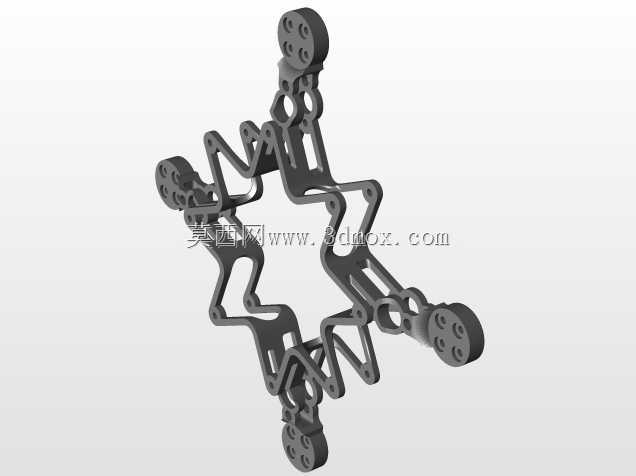

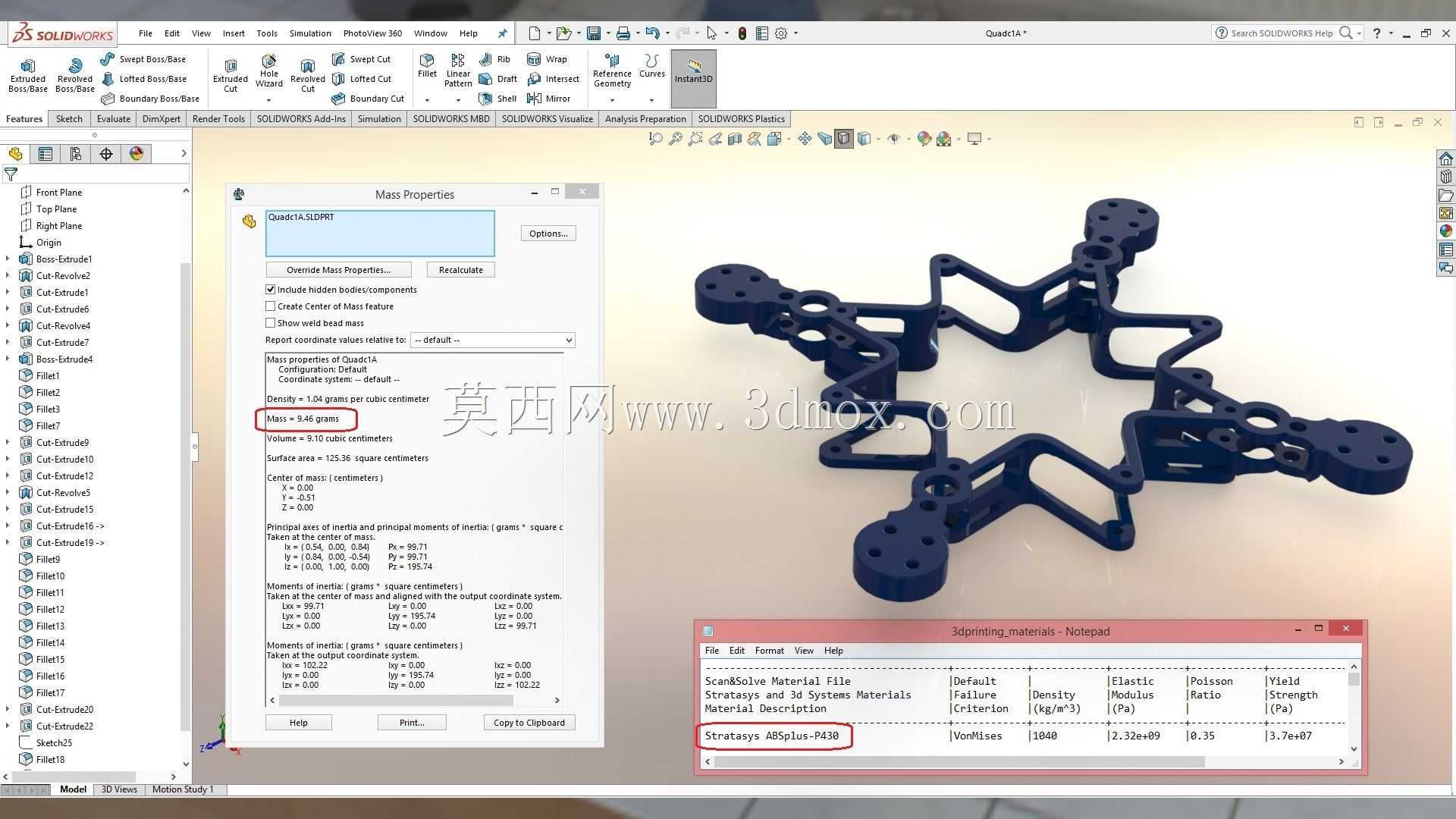

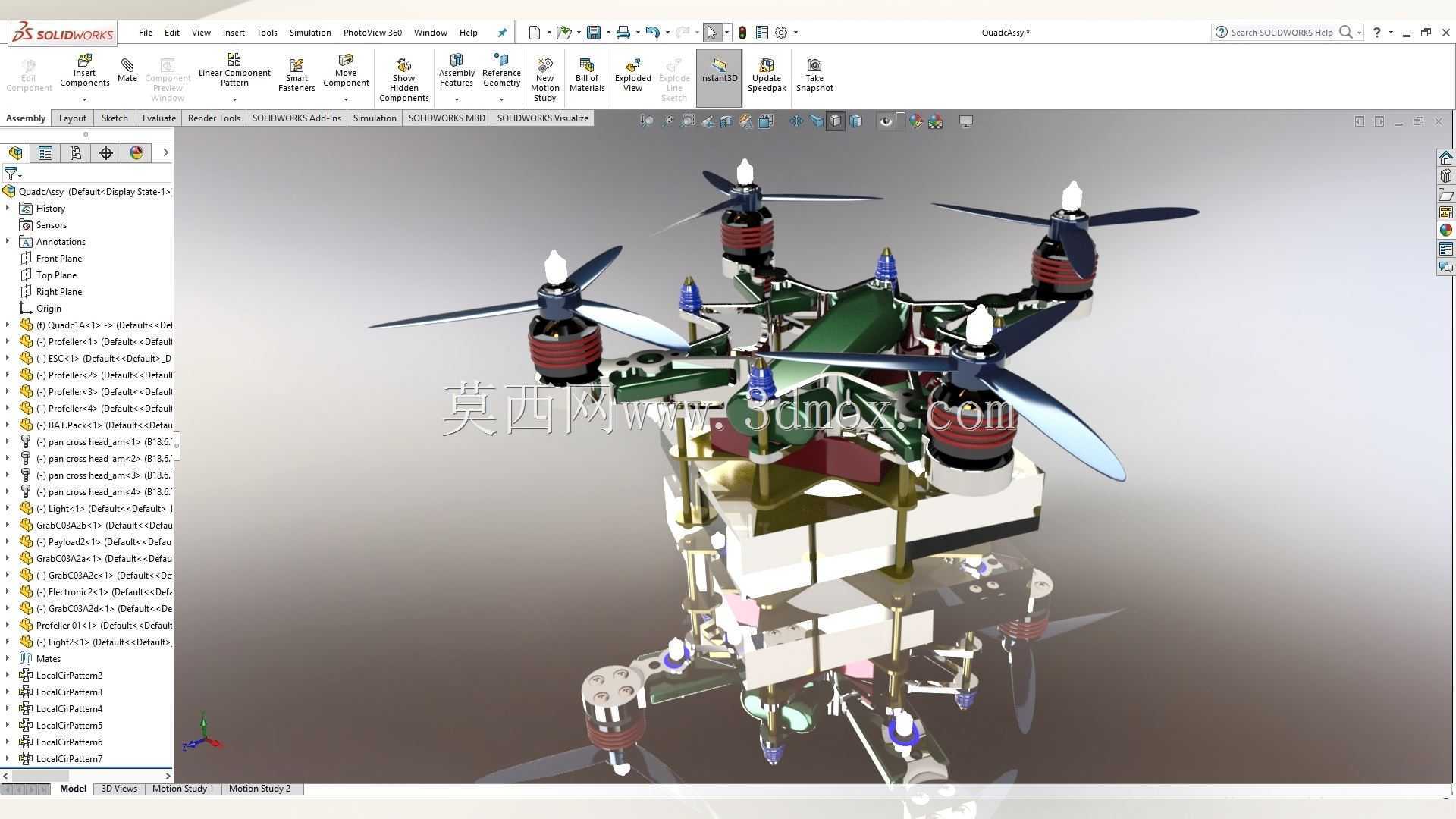

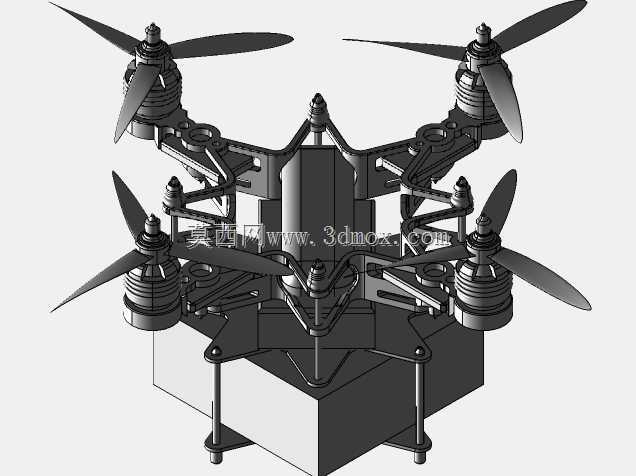

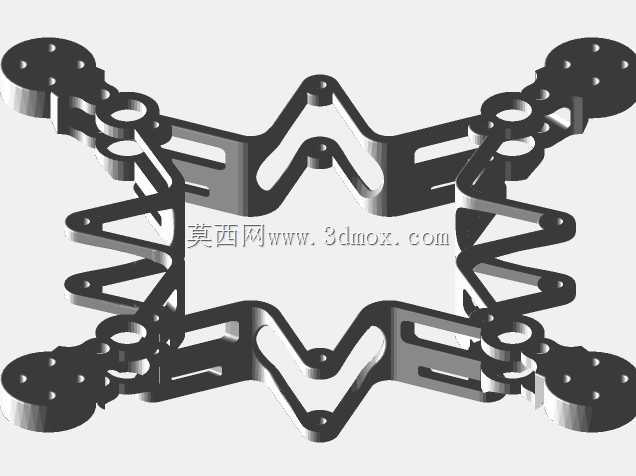

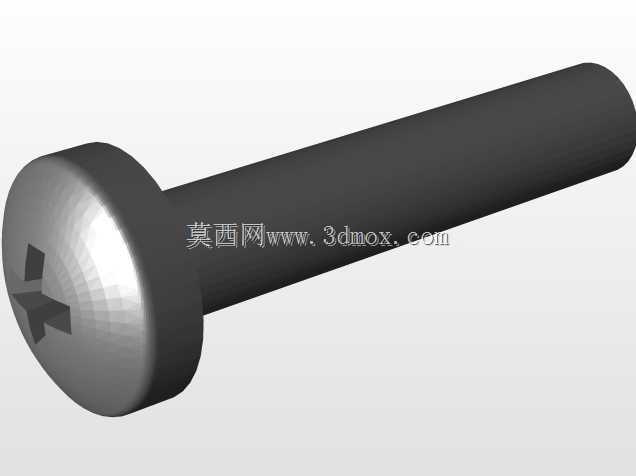

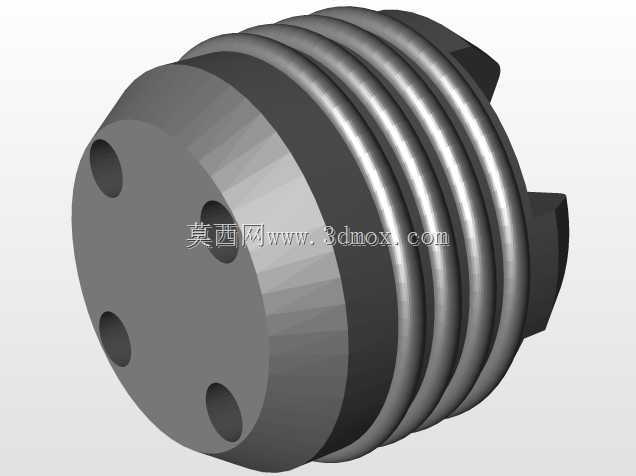

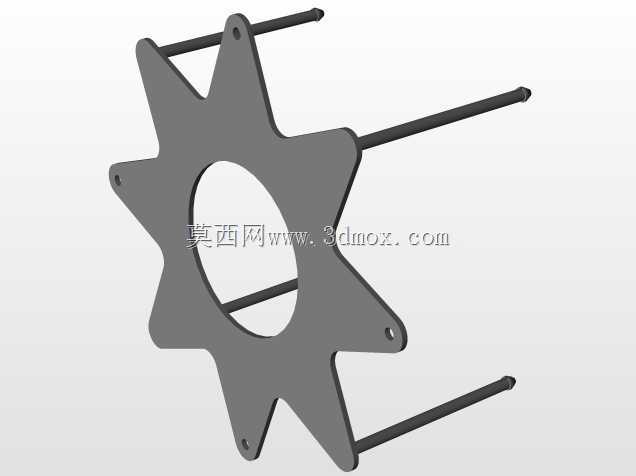

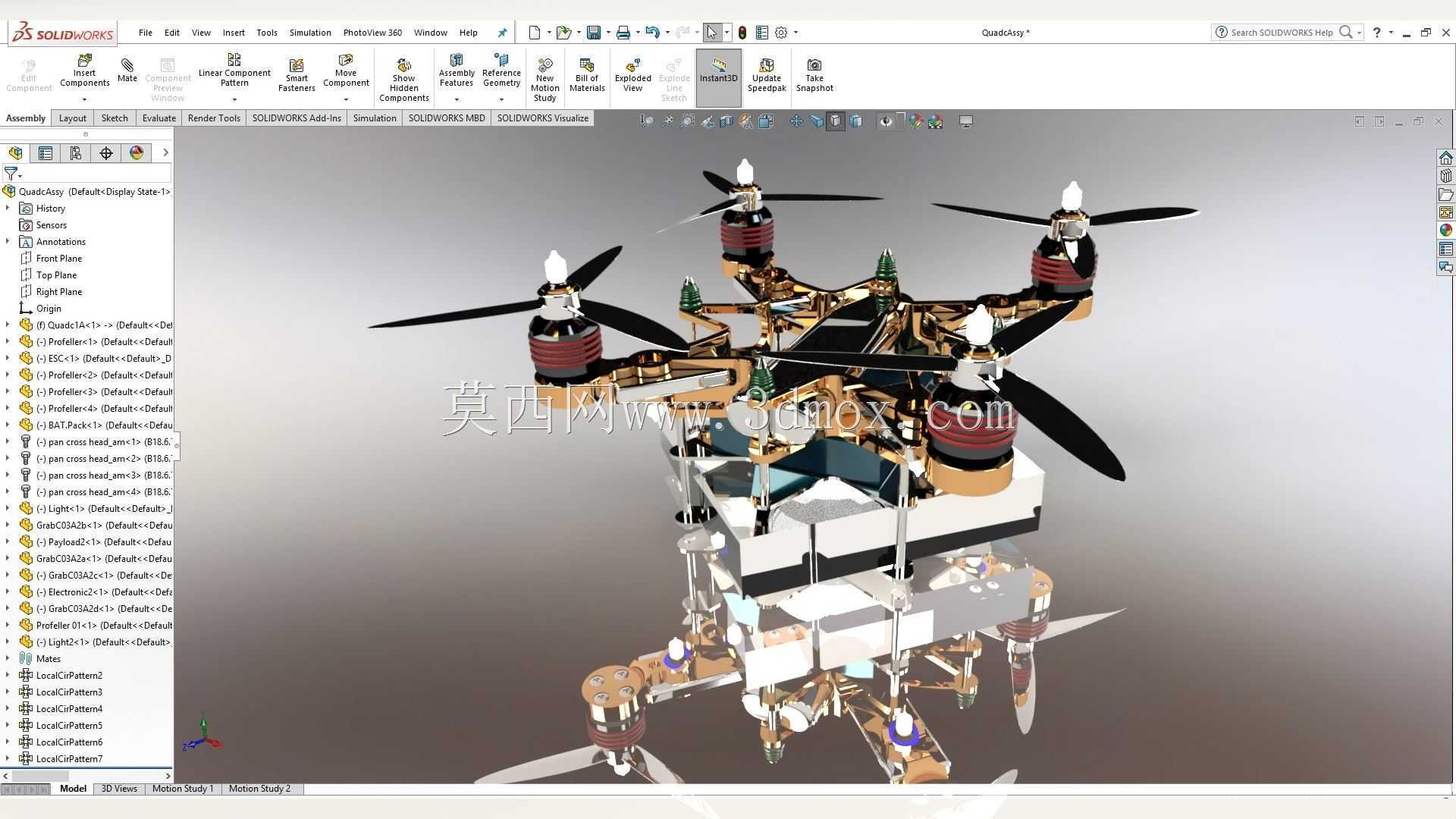

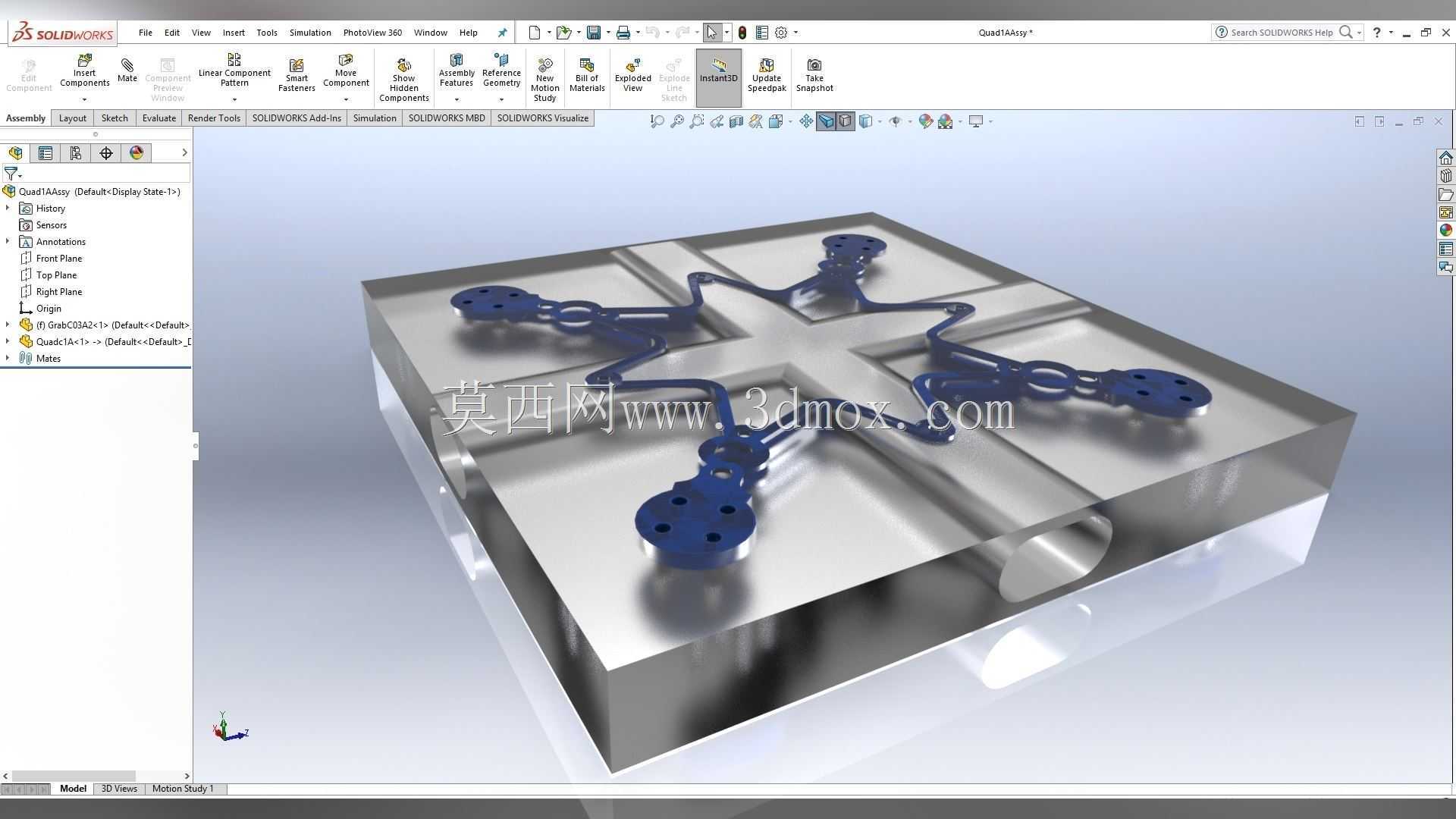

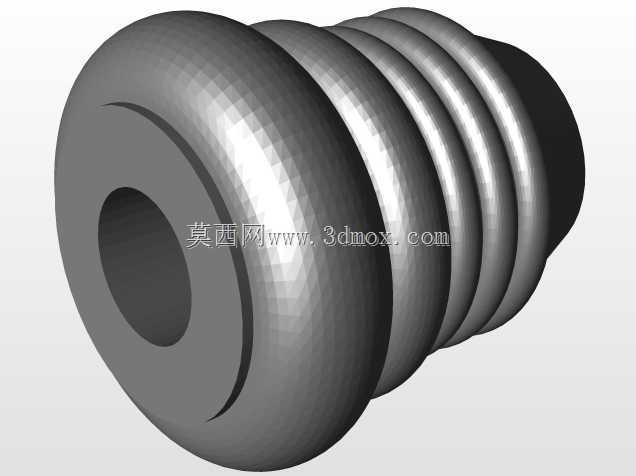

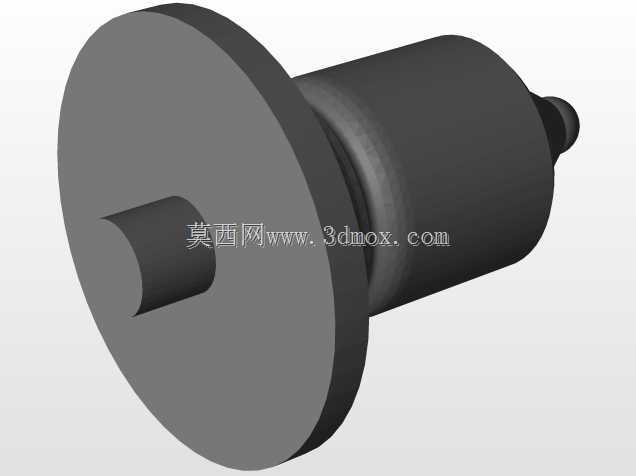

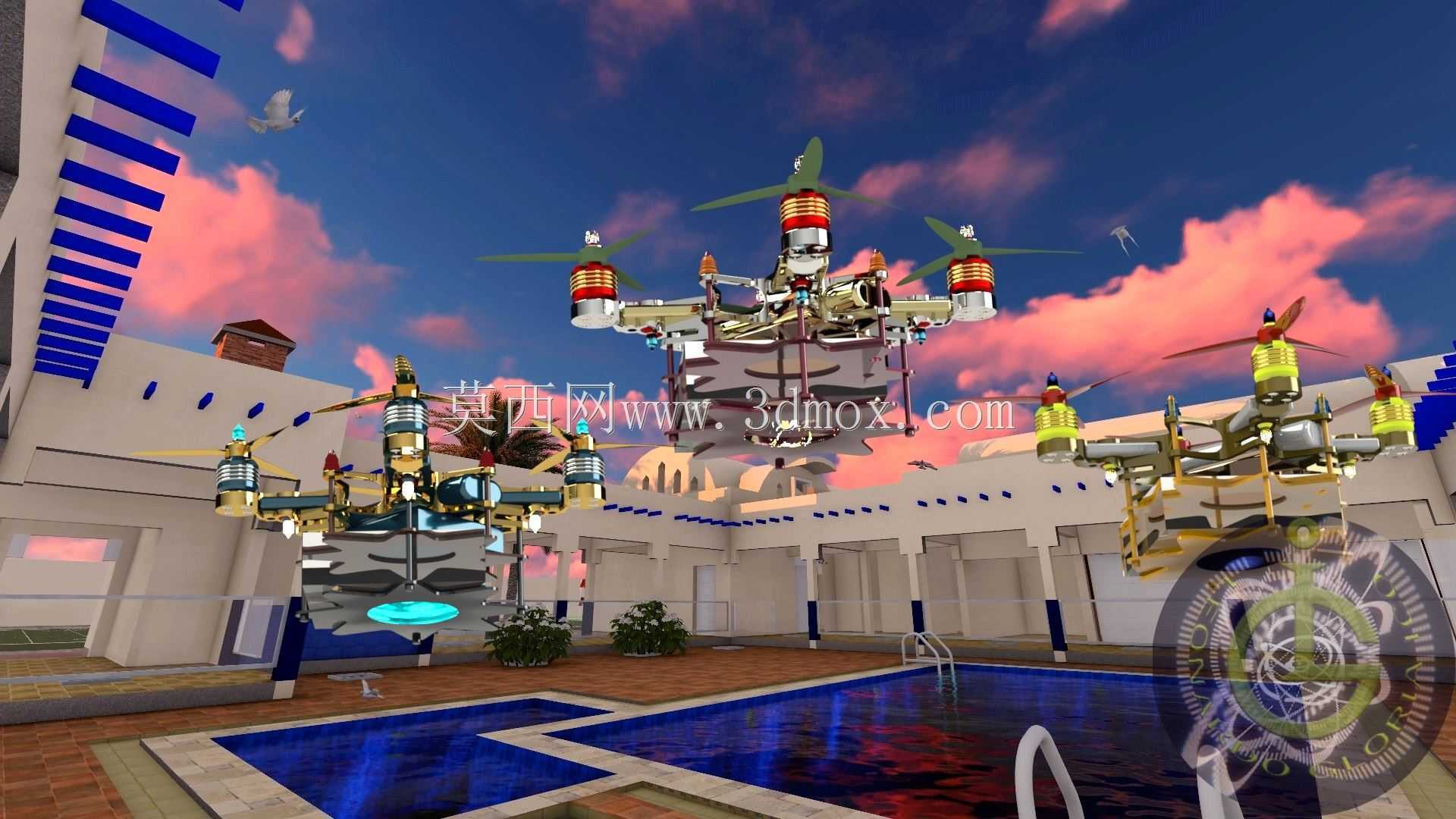

该四旋翼结构的设计核心围绕低空近距作业场景展开，可适配庭院巡检、小型场地航拍、轻量载荷投递等民用场景，也可作为高校飞控算法验证的载机平台。从结构布局来看，采用经典十字型机架延展形式，四个旋翼臂以中心飞控舱为核心向外均匀伸展，臂长经过重心配平核算，可保证旋翼转动时的升力合力点与整机重心重合，降低飞控系统的姿态修正负担。机身主体采用一体化承载思路，中心舱内部预留飞控板、电调、电池的安装卡位，舱壁设置走线槽与散热孔隙，既可以避免线束在飞行过程中被旋翼气流扰动剐蹭，也能为持续工作的电调元件提供流通散热通道。旋翼臂与中心舱的衔接位置做了加厚过渡处理，可抵消旋翼高速转动产生的周期性振动，避免振动传导至飞控的惯性测量单元引发姿态数据漂移。机身上部预留了快拆载荷安装位，可根据作业需求挂载微型摄像头、小型气体检测模块等配件，安装位设置定位销孔，可保证载荷更换后整机重心偏移量控制在允许范围内。从安装边界来看，旋翼臂末端的电机安装座采用标准孔位布局，可适配同规格的无刷电机，机臂下方预留起落架安装接口，起落架高度经过核算，可保证机身搭载载荷后底部与地面留有足够安全间隙，避免起降过程中载荷剐蹭地面。整机机身质量控制在9.46克的轻量化水平，结构设计阶段通过拓扑优化去除了非承载区域的多余材料，在保证机架抗弯抗扭强度的前提下尽可能降低自重，以此提升续航时长与载荷携带能力。旋翼的选型匹配也经过气动效率考量，桨叶的翼型与扭转角度适配对应电机的转速区间，可在较低功耗下获得足够升力。机架的边角位置全部做圆弧过渡处理，既可以降低飞行过程中的空气阻力，也能避免尖锐棱角在磕碰时造成结构断裂或人员划伤。中心舱的电池仓采用滑入式卡扣结构，无需额外工具即可完成电池更换，可适配多块电池轮换作业的使用需求。该结构在设计时也充分考虑了维修替换性，旋翼臂为独立模块化结构，单臂受损后可单独拆卸更换，无需替换整个机架，降低后期维护成本。飞控舱的上盖采用快拆结构，方便调试阶段对接飞控接口、调整参数。整机的气动布局经过反复配平，四个旋翼的旋转方向两两相反，可抵消自身转动产生的反扭矩，通过不同旋翼的转速差即可完成俯仰、横滚、偏航等飞行动作，结构本身的对称性也降低了飞控参数调试的复杂度。
