翼型机臂轻量化四旋翼飞行平台

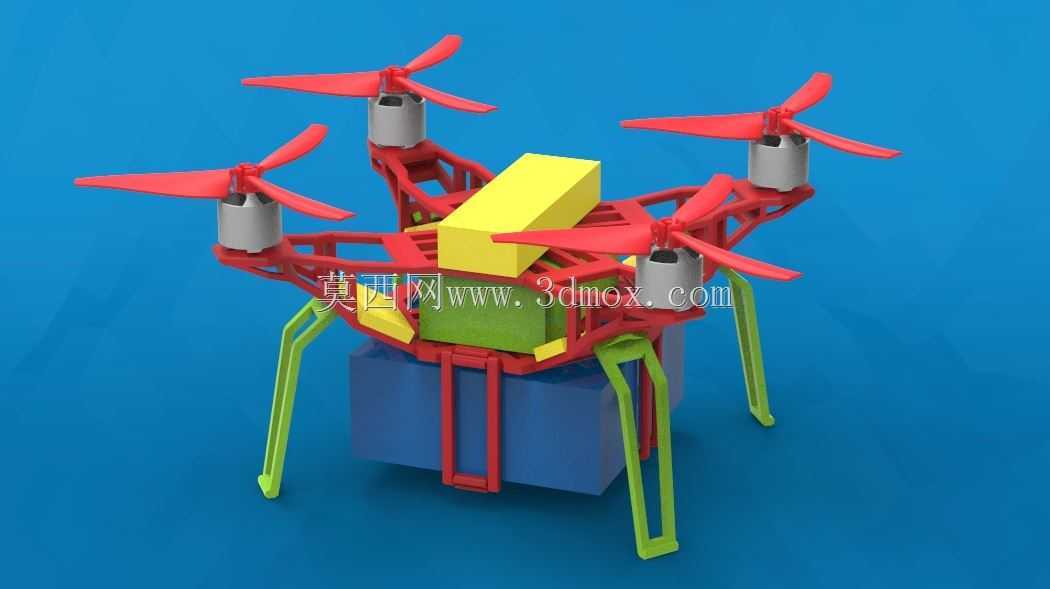

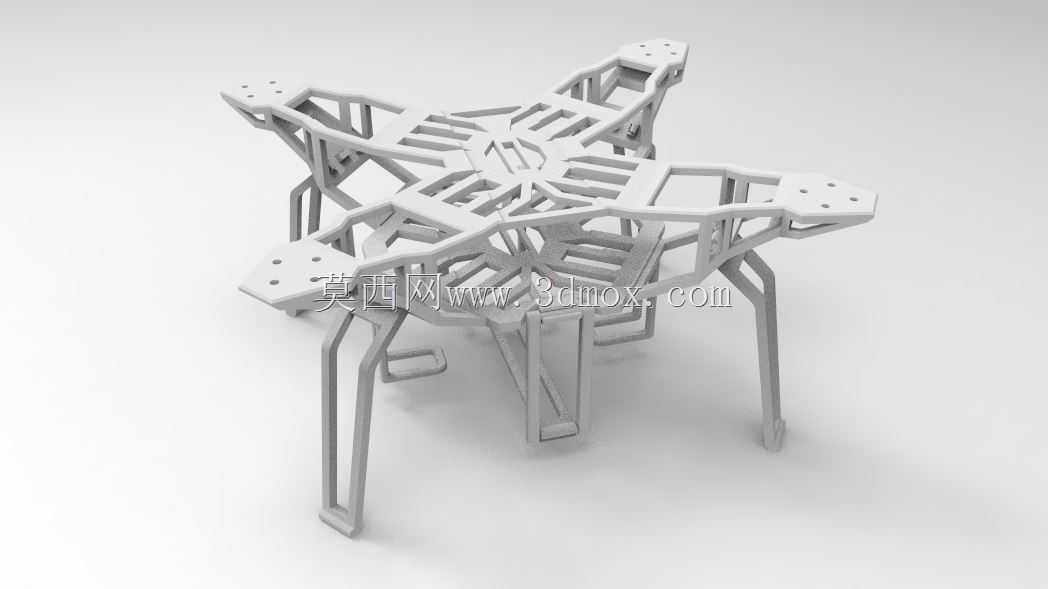

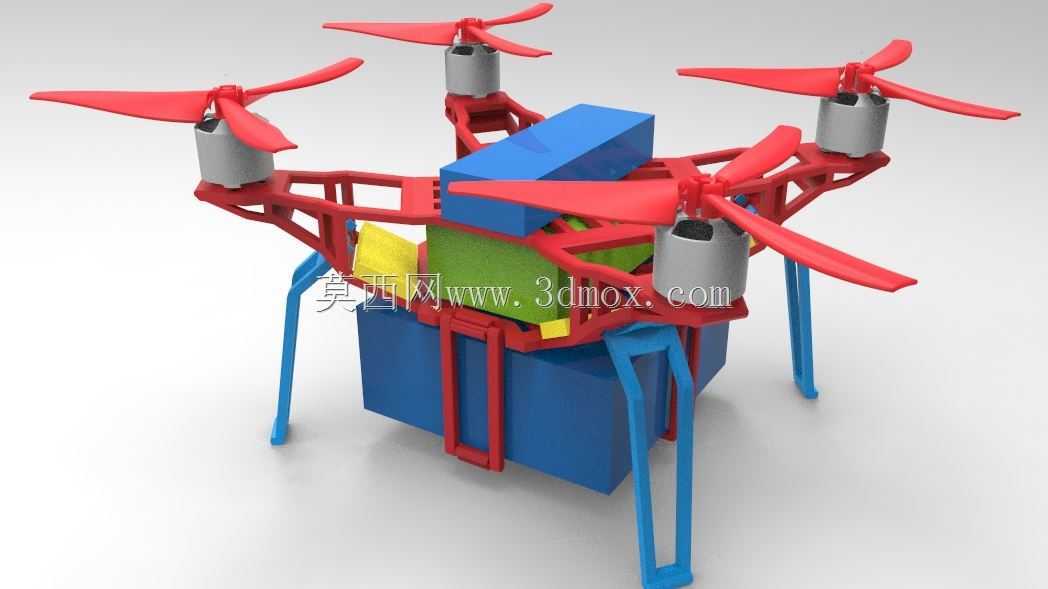

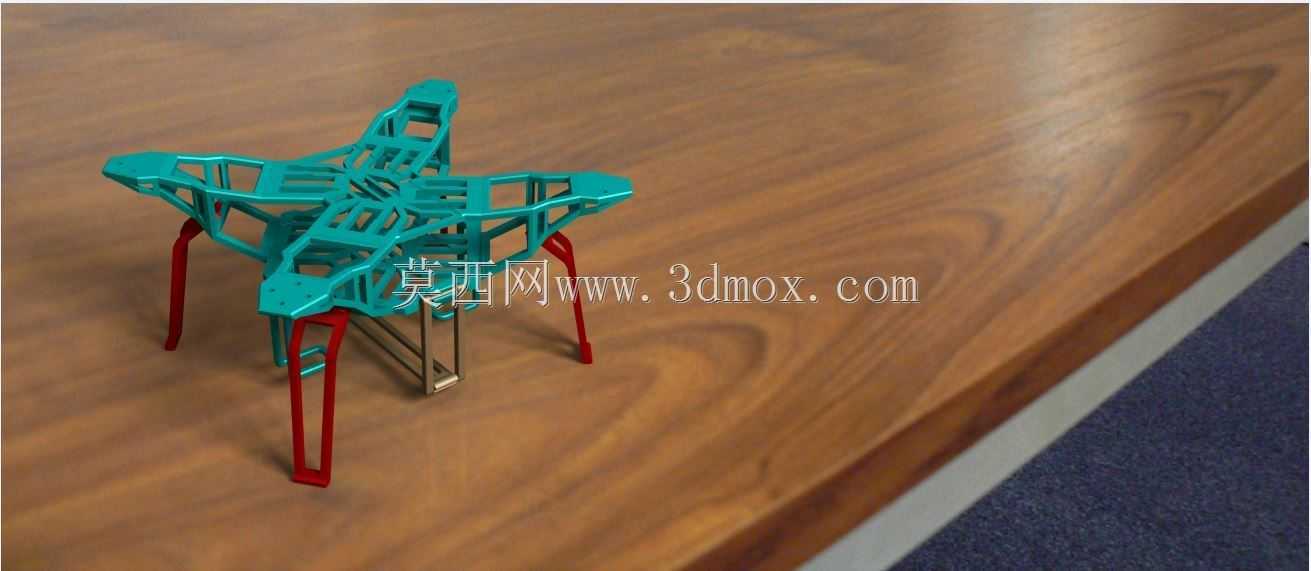

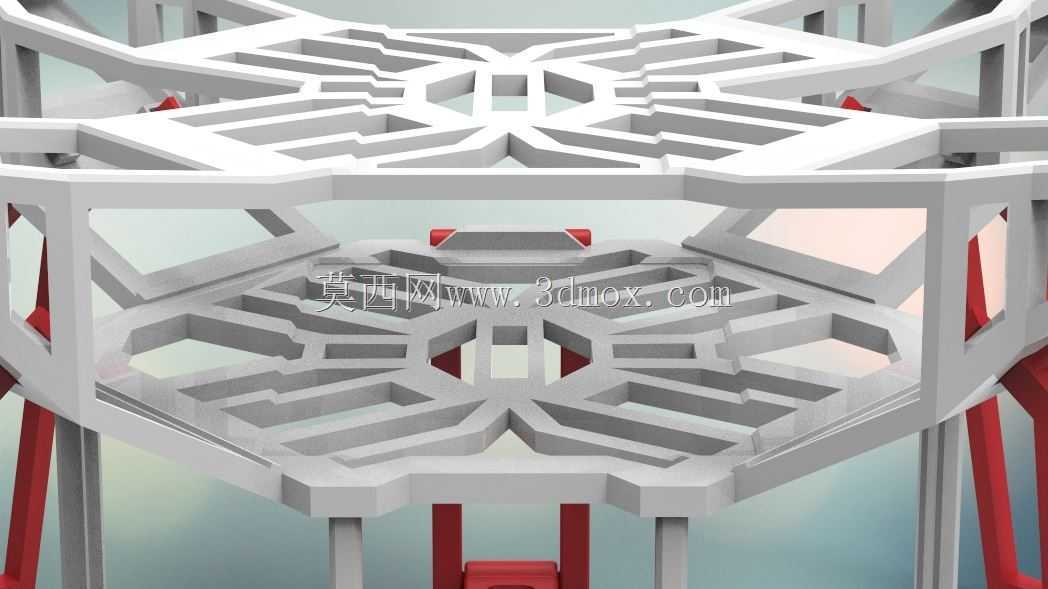

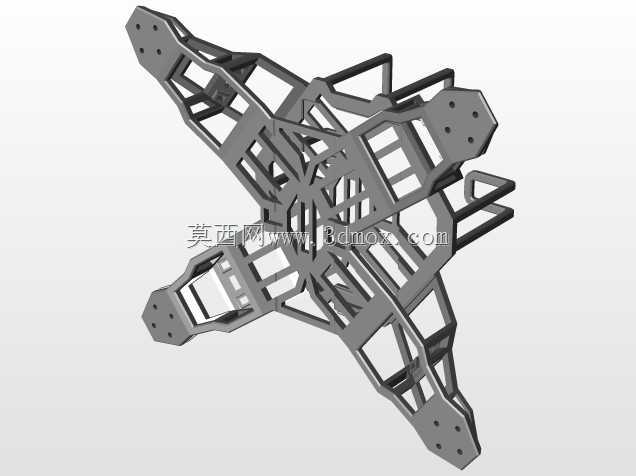

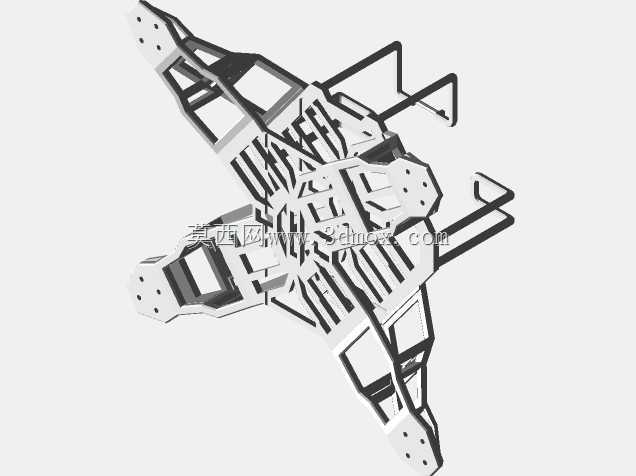

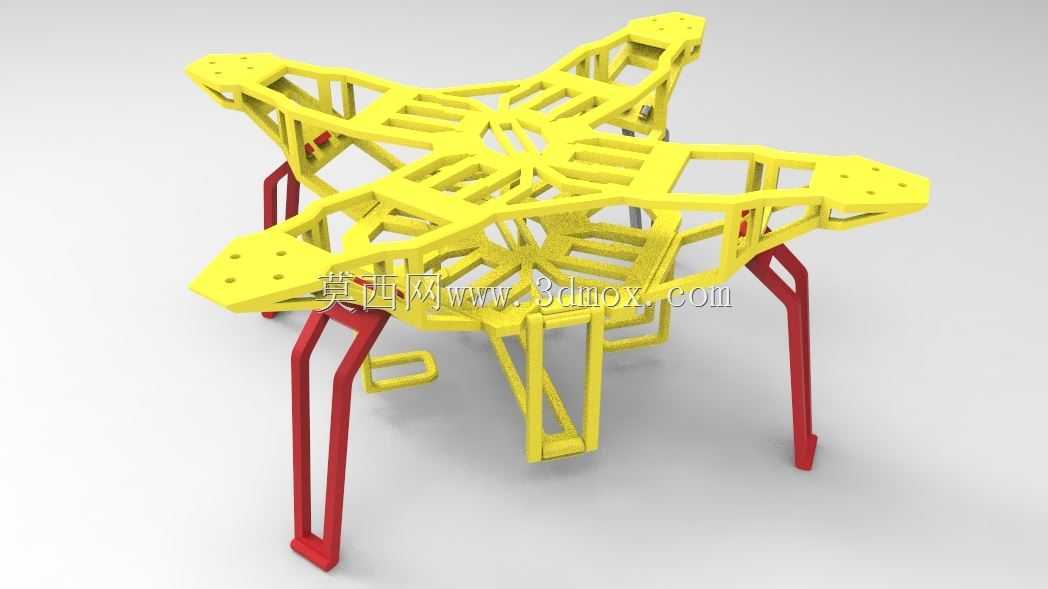

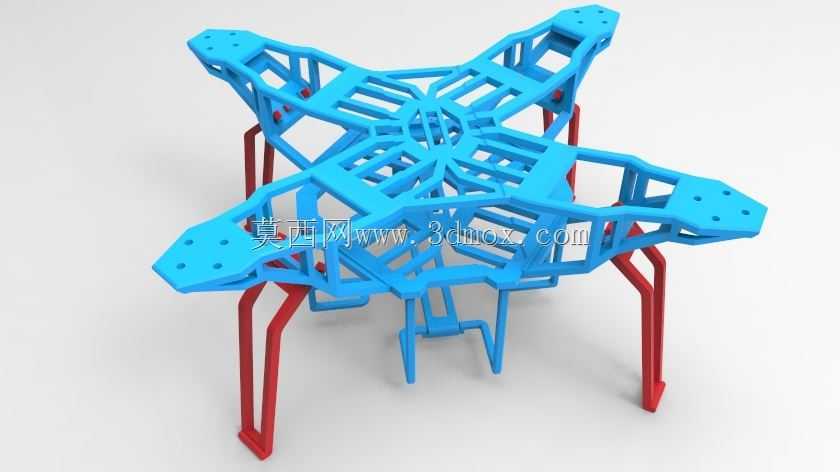

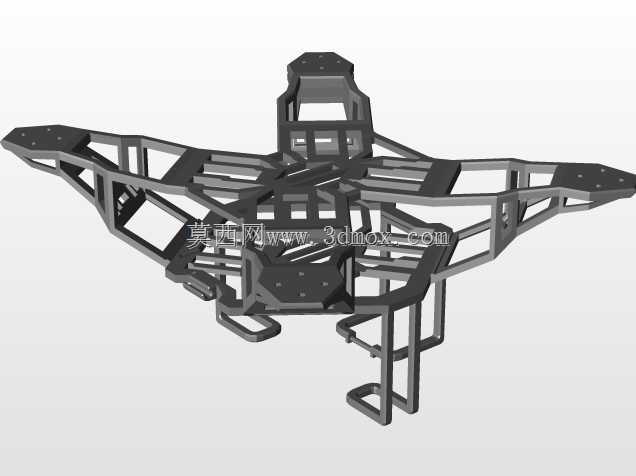

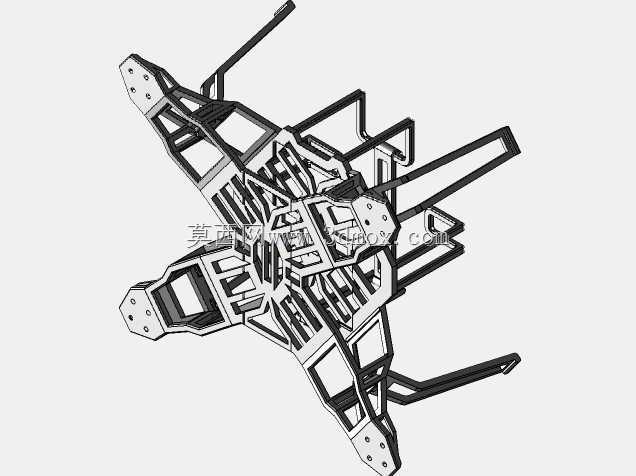

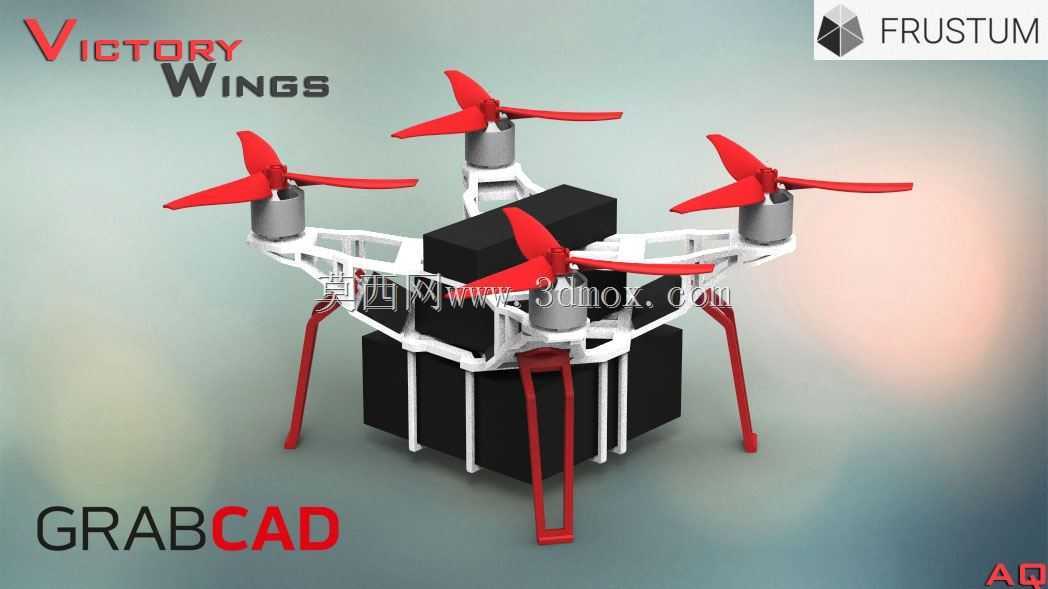

这套四旋翼结构的核心出发点，是把小型多旋翼飞行器常见的“圆管或平板机臂”替换成带翼型截面的承力臂。机臂不再只是连接电机与中心体的杆件，同时参与抗弯、抗扭和局部整流，使整机在相同轴距下获得更干净的力流路径。中心区域采用分层框架，上层布置飞控、接收机等敏感电子件，下层集中放置电池与配电模块，质量块尽量贴近几何中心，降低转动惯量变化对姿态控制的影响。

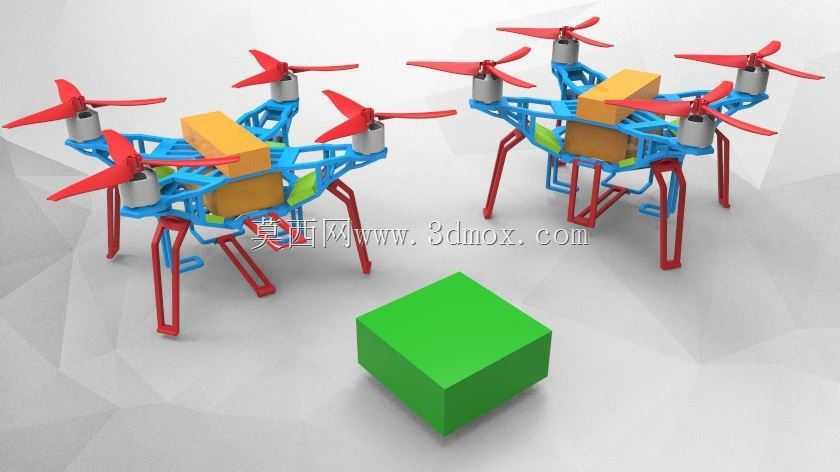

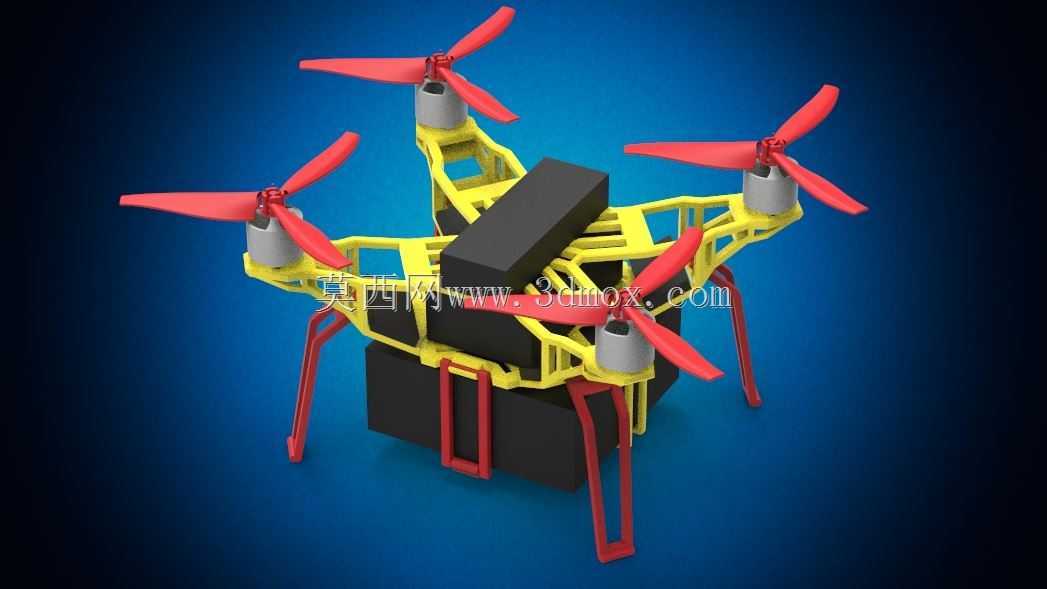

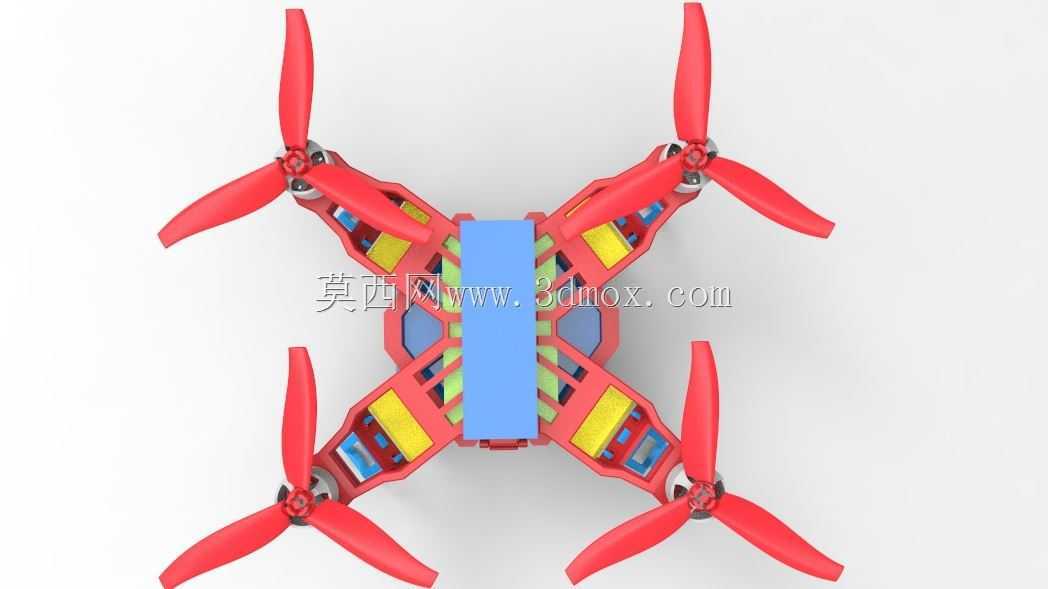

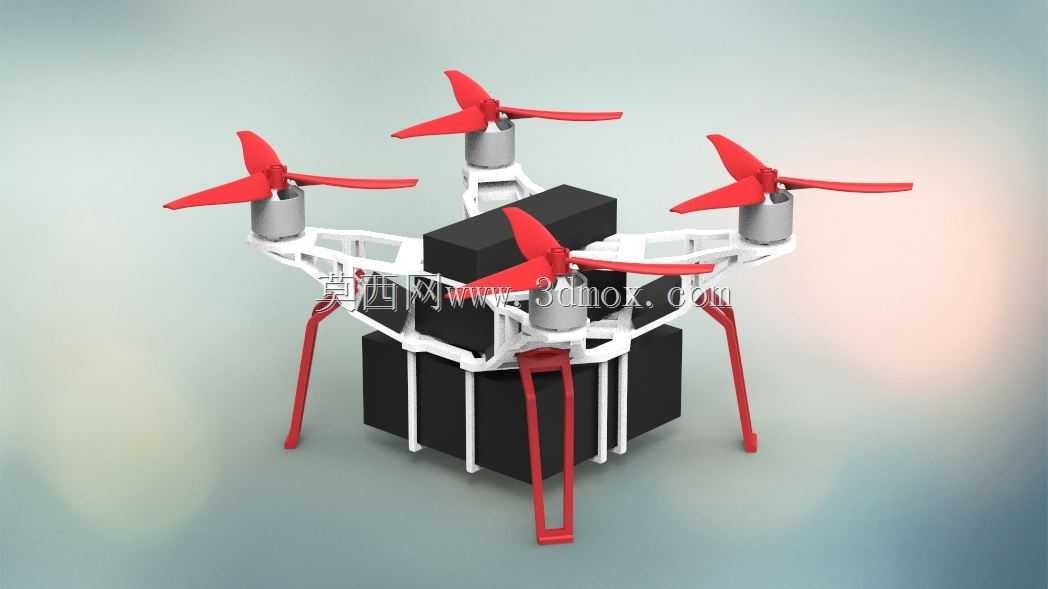

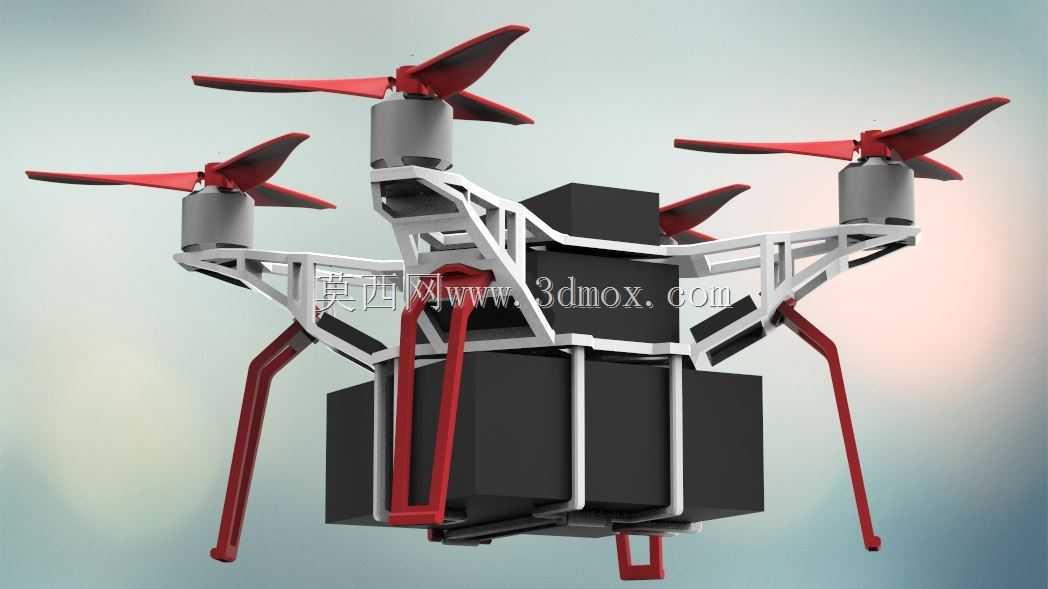

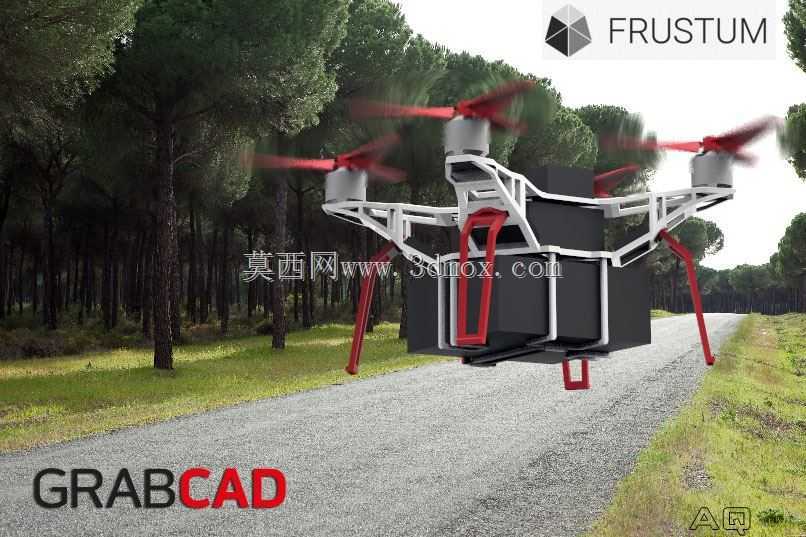

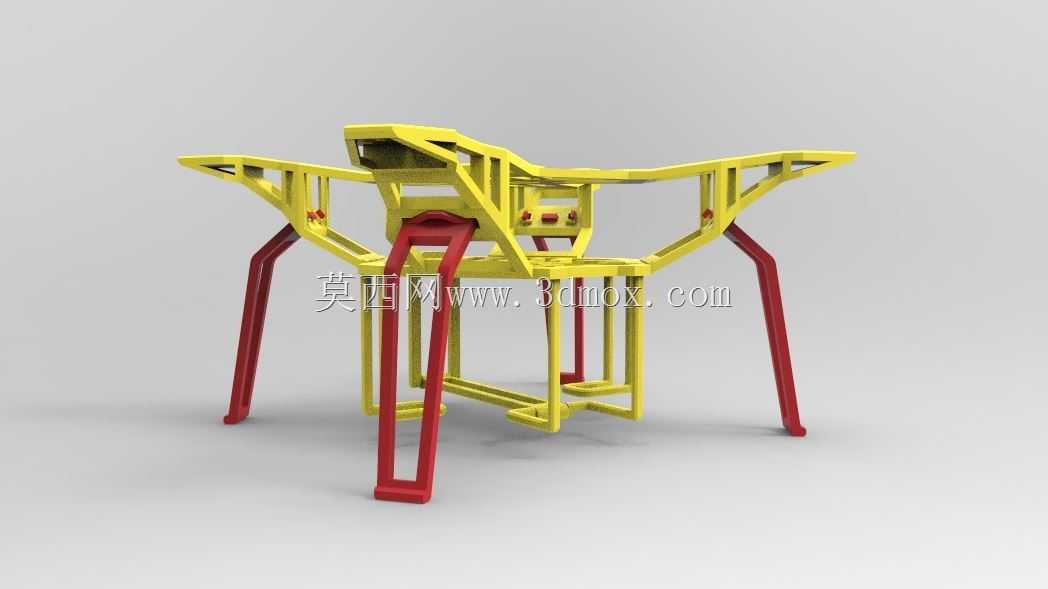

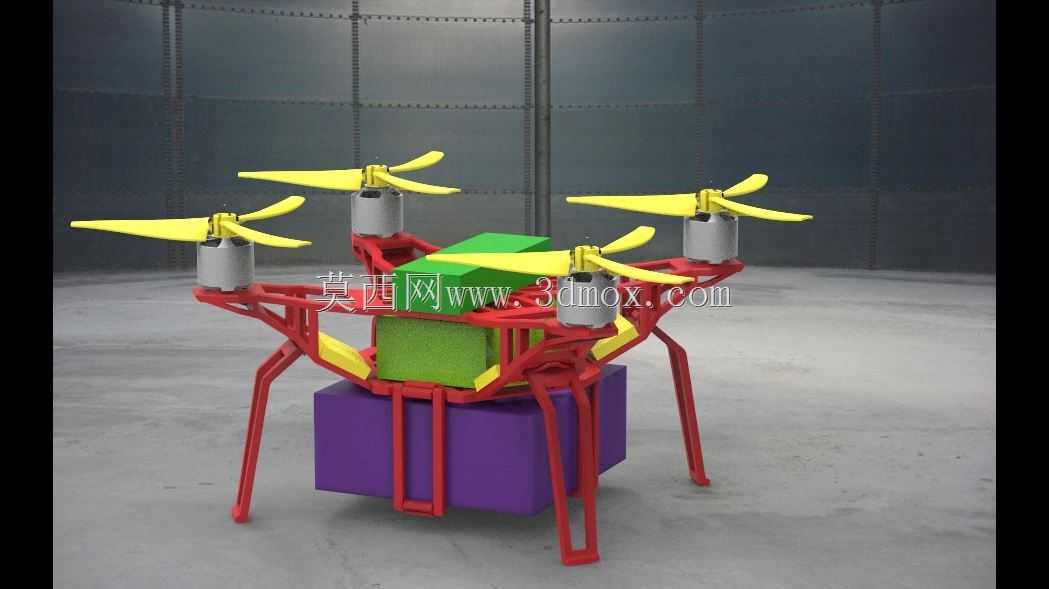

从实际使用场景看，这类结构适合室内外短距巡检、教学实验、轻载航拍或传感器搭载验证。机架本身不追求大载重，而强调快速装配、维护便利和重复拆装后的定位一致性。四个电机座位于机臂末端，桨平面相对中心体抬高，可减少上洗气流与机身、电池包之间的干扰；支腿从机臂下方向外延展，在降落时形成稳定支撑面，同时让云台或下置传感器获得足够离地间隙。

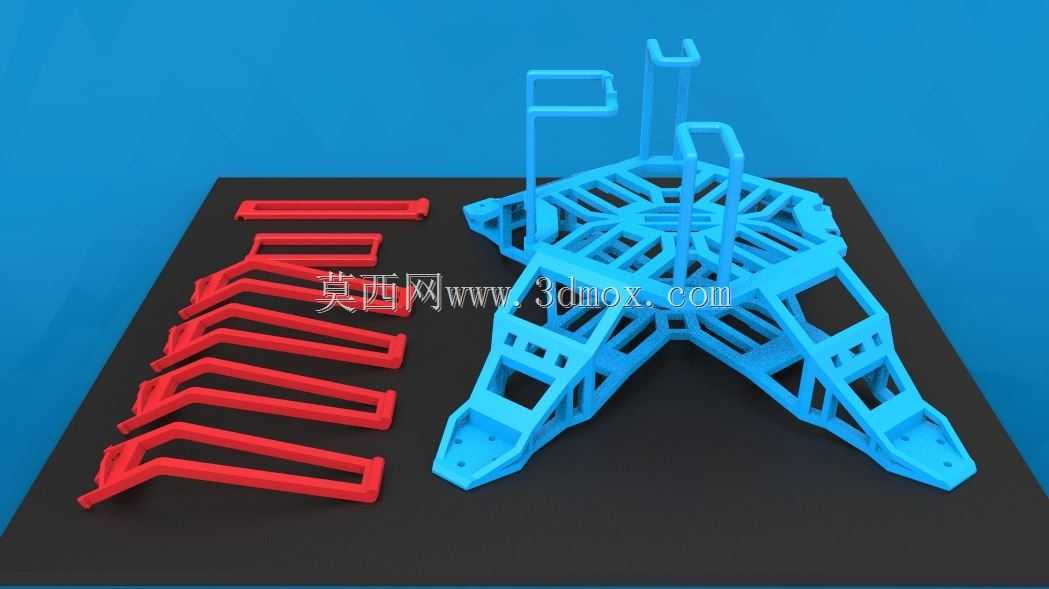

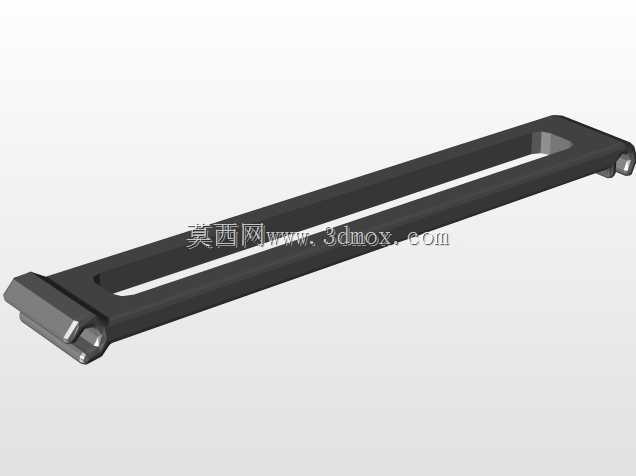

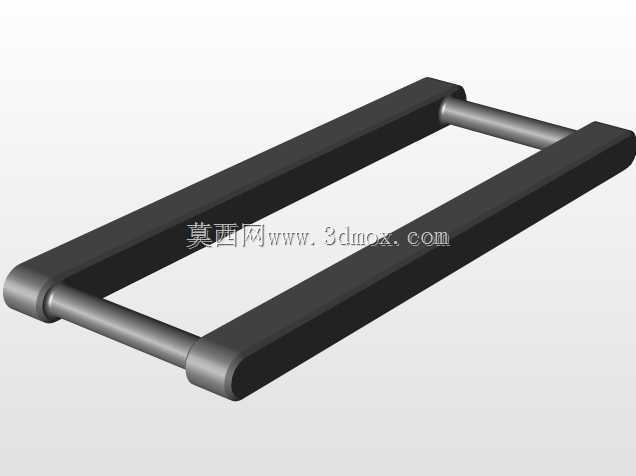

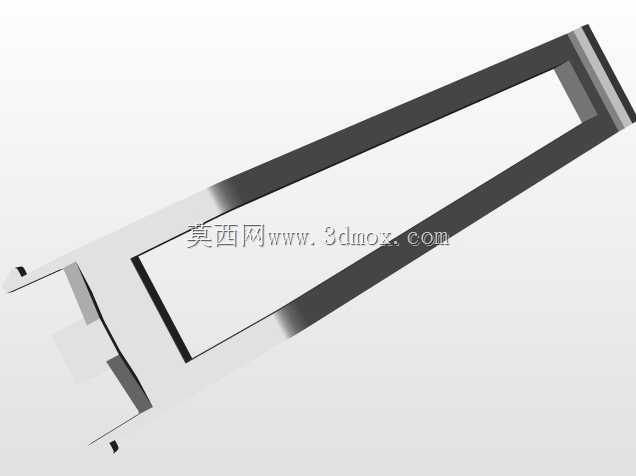

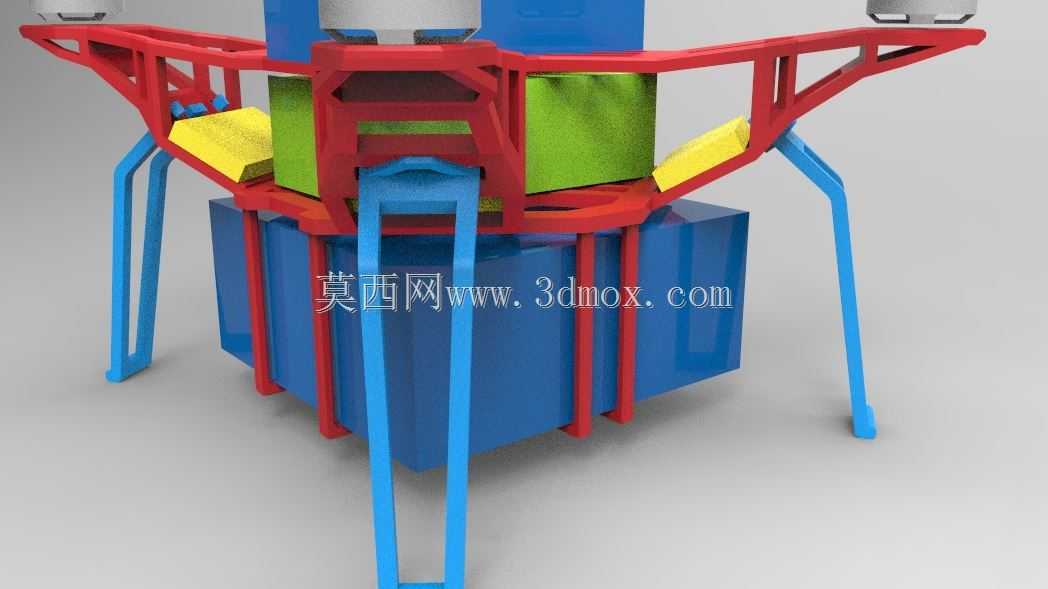

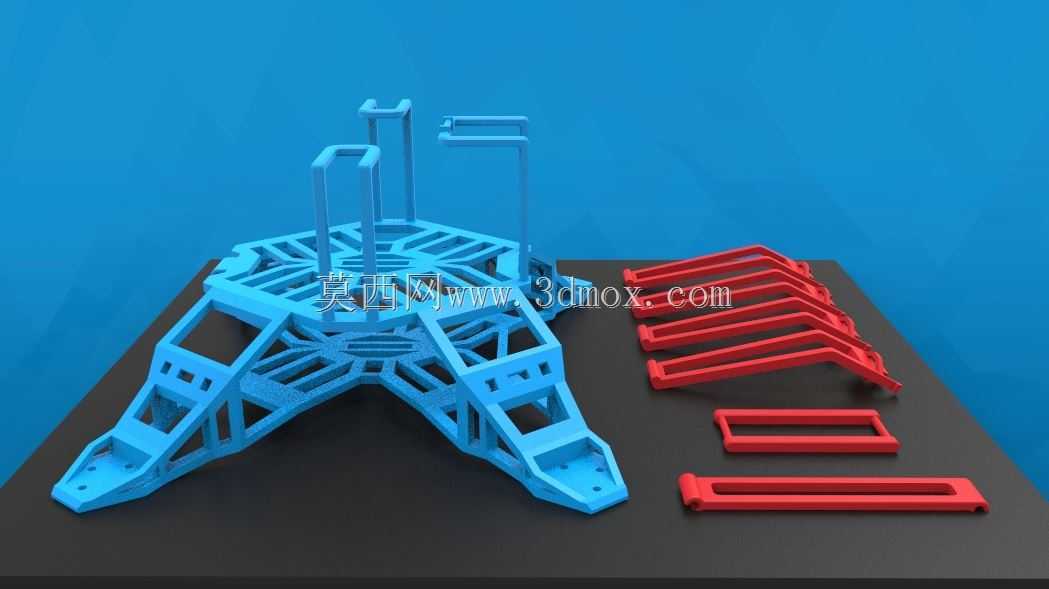

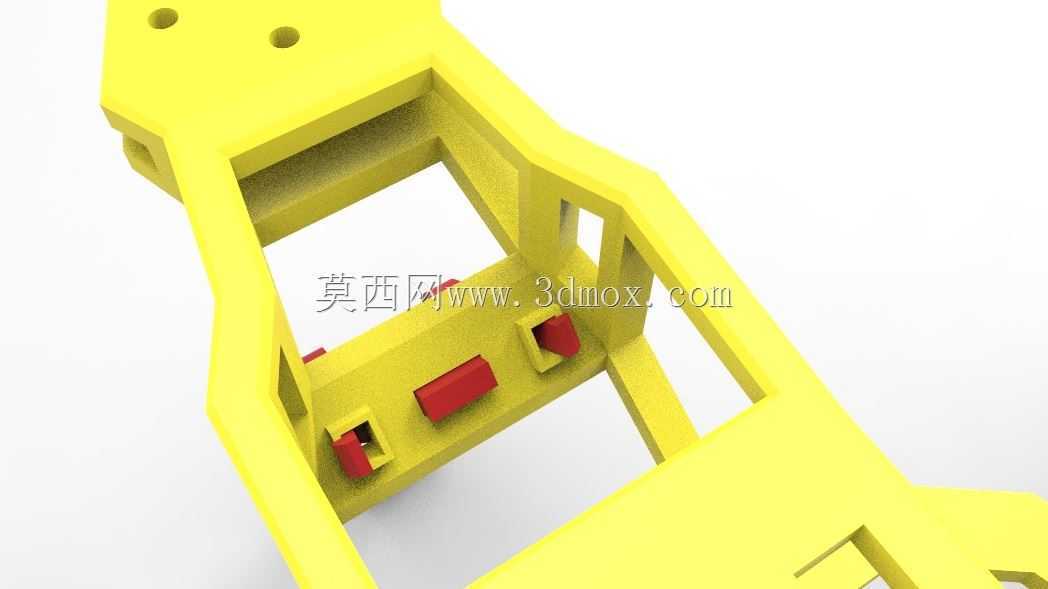

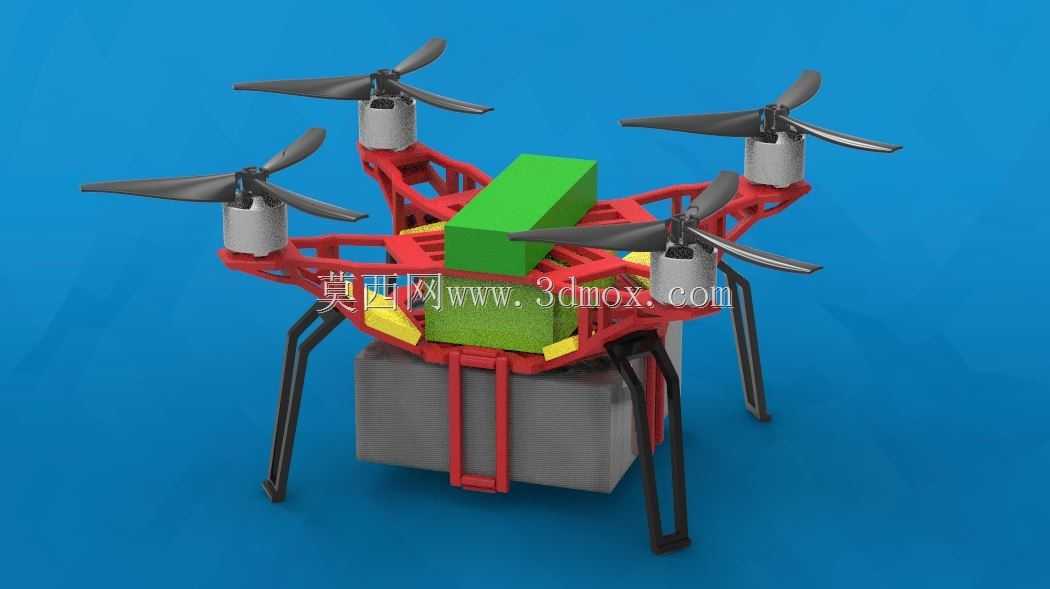

设计上比较有特点的是底座与卡扣方案。电池和电子设备不是通过大量扎带堆叠，而是放入框架内的限位区域，再由卡扣闭合固定。这样做的好处是更换电池时不需要反复穿扎带，定位重复性更好；在振动环境下，电池也不会沿水平方向窜动。速度控制器布置在机翼下方，靠近电机，缩短三相线长度，可降低线路损耗和电磁干扰；电调与机臂之间保留一定间隙，兼顾自然冷却与线束固定。

结构边界方面，需要重点关注电机安装孔距、机臂根部连接宽度、中心体内部净空以及起落架高度。电机座应根据常用电机的孔距设计安装面，并预留螺丝头沉孔或螺母限位；机臂与中心体连接处是弯矩最大区域，圆角过渡和加强筋比单纯加厚更有效。中心体内部要按电池尺寸、飞控板宽和接线半径留出操作空间，不能只按理论体积堆叠。起落架则要保证在带载降落时不与螺旋桨旋转面发生干涉，同时避免支腿过度外扩导致运输尺寸增加。

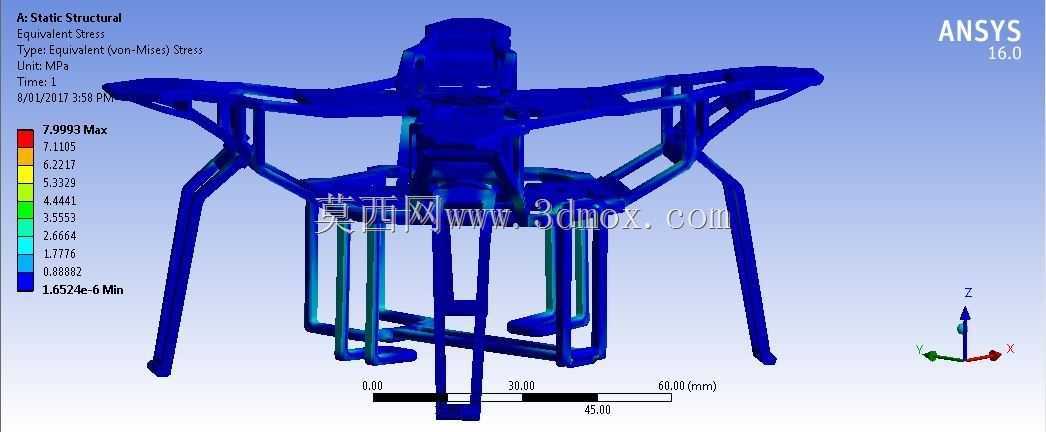

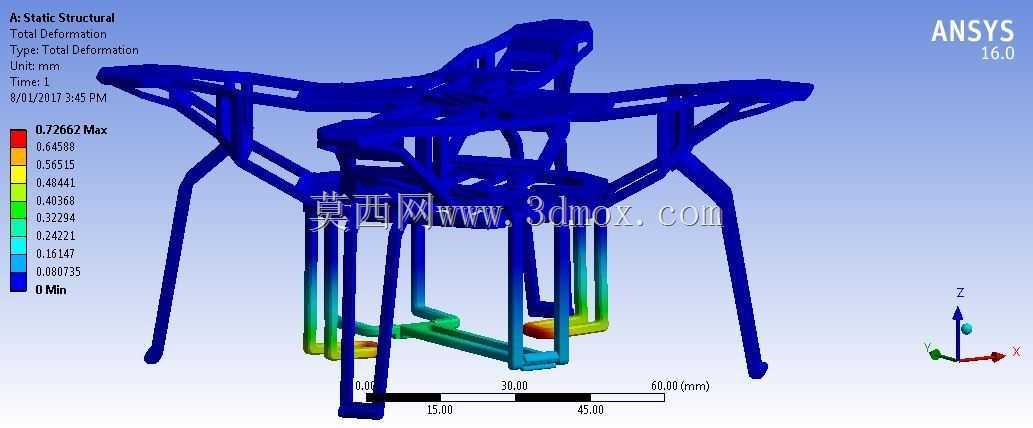

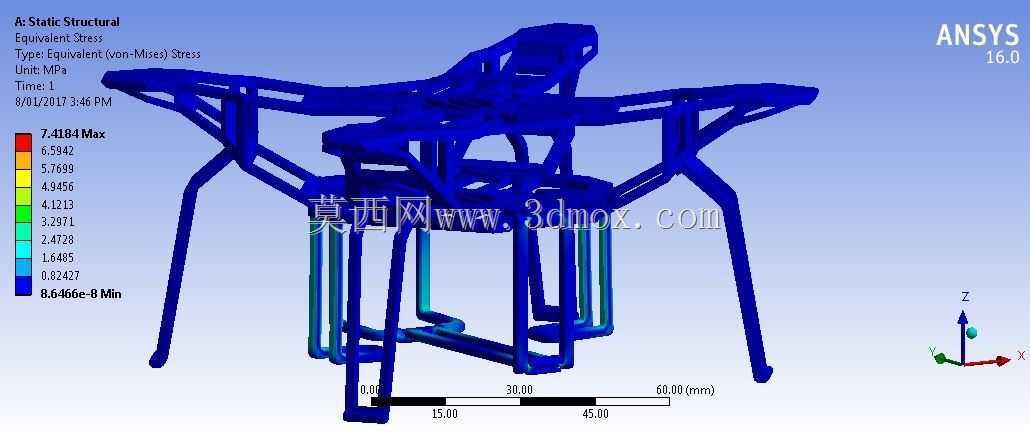

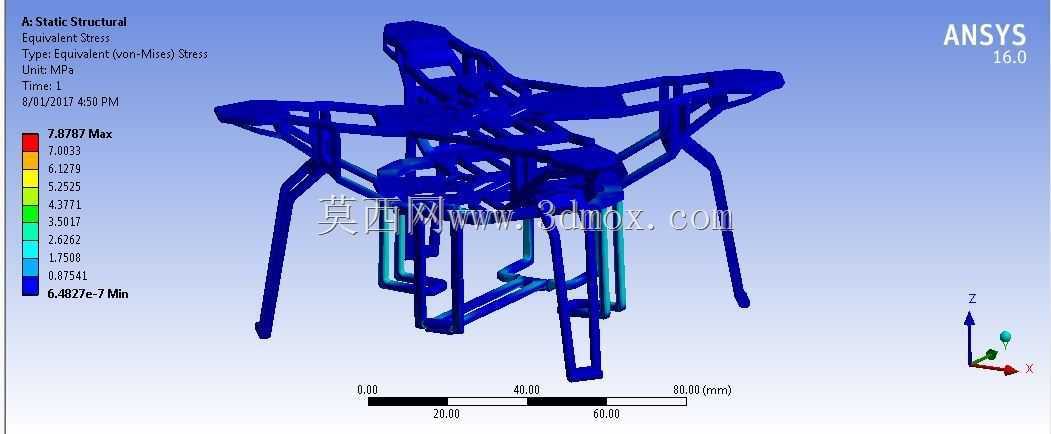

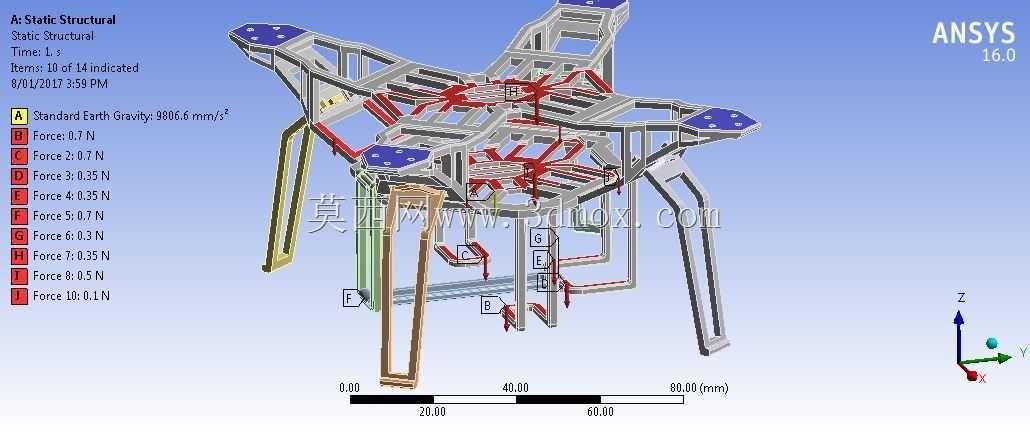

材料选择上，ABS类材质适合制作外观验证件和轻载结构件，但用于飞行承力时需关注层间结合、高温软化和螺丝柱开裂问题。若进入实际飞行验证，机臂、电机座和卡扣等关键部位应优先评估纤维增强材料或等效替代方案。整机分析应集中在机臂根部静载、电机座振动疲劳、卡扣反复开合以及着陆冲击几个工况，而不是只看静止状态下的外观完整性。
