气动锯切割设备三维结构设计方案

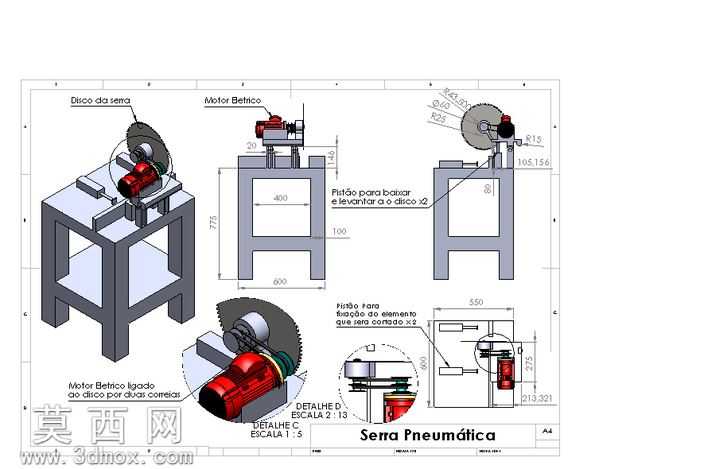

本套气动锯三维模型采用SolidWorks平台完成全参数化建模，整体结构围绕机架支撑、锯切动力、工件定位、气动驱动四大核心模块展开设计。建模过程中首先完成整体尺寸框架搭建，依据锯切作业的操作空间需求，确定机架采用方管焊接式框架结构，机架底部设置方形支撑脚保证设备放置稳定性，机架台面预留工件定位与锯片进给的安装空间，所有框架型材的连接位置均做了圆角过渡处理，避免应力集中问题。动力模块采用气动马达作为核心驱动源，建模时还原了气动马达的壳体、输出轴、进气接口等细节结构，马达与锯片的连接位置设计了专用的法兰连接座，保证动力传输的同轴度，锯片采用圆盘式切割锯片，建模时还原了锯片的锯齿结构与中心安装孔位，同时设计了可摆动的锯片支撑臂，支撑臂与机架之间通过铰接结构连接，可实现锯片的上下进给动作，铰接位置设置了限位结构，控制锯片的进给行程避免超程损坏。工件定位模块共设计了四个气动活塞定位结构，其中两个活塞用于工件的侧向压紧固定，另外两个活塞用于锯切进给的导向限位，建模时还原了活塞缸体、活塞杆、压头的完整结构，压头位置设计了防滑橡胶垫的装配位，保证工件夹紧时不会出现滑移，同时避免压伤工件表面。气动管路部分按照实际气路走向完成排布建模，预留了进气口、控制阀的安装位置，所有管路接口均匹配标准气动接头尺寸。渲染阶段针对不同部件赋予了对应材质，机架部分赋予哑光灰色金属漆材质模拟方管喷漆效果，气动马达部分赋予亮红色金属材质还原工业气动马达的外观，锯片部分赋予高速钢金属材质并添加锯齿的反光效果，活塞与铰接部件赋予镀铬金属材质体现加工件的金属质感，操作手柄部分赋予防滑橡胶材质。整体设计充分考虑了气动锯的实际作业需求，结构布局紧凑合理，各运动部件的干涉检查均在建模阶段完成验证，既保证了锯切作业的操作便利性，也通过气动驱动的设计提升了设备的作业安全性，适配五金加工场景下的型材锯切作业需求，各零部件的尺寸参数均参考实际工业气动工具的设计标准设定，可直接用于后续的工程图导出与实物加工参考。
