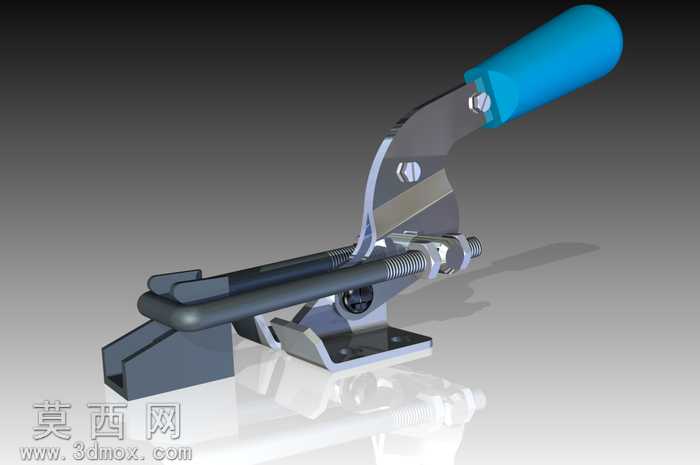

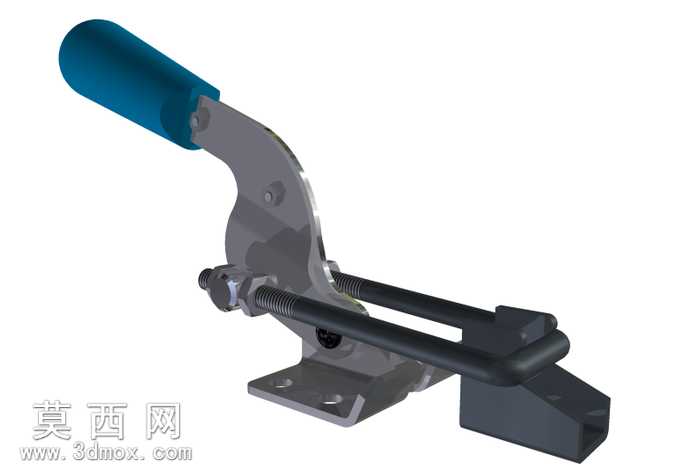

带蓝色手柄的快速压紧夹具结构设计

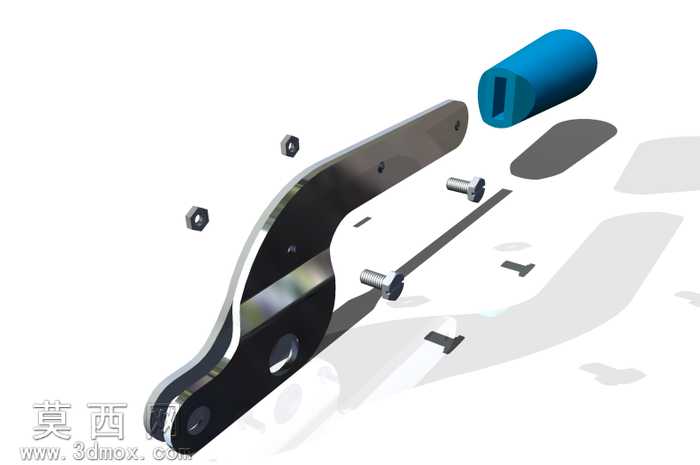

本作品为手动快速压紧类夹具的三维建模设计成果，建模过程中优先采用参数化特征建模思路，先完成底座安装板的基准特征搭建，以底座安装孔位、定位面为全局设计基准，依次向上搭建铰接支座、杠杆压臂、拉紧连杆、锁钩结构以及操作手柄的各部分特征，保证各运动部件的铰接轴孔同轴度、配合间隙符合实际工装的运动要求，避免机构运动过程中出现卡滞、干涉问题。材质与渲染阶段，对不同功能部件做了区分化材质设置：操作手柄采用蓝色防滑橡塑材质，调整材质的粗糙度参数模拟软胶的哑光磨砂触感，同时在手柄边缘做微小圆角处理还原真实工装的握持手感；金属结构件区分不同表面处理工艺，底座、铰接支座等承力部件采用发黑处理的碳钢材质，调整金属材质的反射率与粗糙度呈现哑光深灰金属质感，拉紧螺杆、铰接销轴等传动部件采用镀锌亮面金属材质，适当提高反射强度呈现光亮金属质感，渲染时添加柔和的环境光与定向主光源，在承托平面上投射出柔和软阴影，同时开启环境反射效果，让金属部件表面呈现自然的环境倒影，提升整体渲染的真实感。结构设计上采用经典的肘节夹紧原理，通过杠杆与连杆的过死点结构实现快速压紧锁止，压合端搭配U型拉钩结构适配拉杆类工件的拉紧固定需求，拉紧螺杆上配套调节螺母可根据工件实际尺寸调整压紧行程，底座预留的多个安装孔可适配不同工装台面的固定安装需求，整体结构紧凑，操作时仅需扳动蓝色手柄即可完成快速夹紧与松脱动作，无需额外工具辅助，可广泛应用于工装定位、工件装夹、设备门盖快速锁止等场景。建模过程中对所有运动部件做了干涉检查，验证手柄从开启到锁止的全行程范围内，各铰接部件、连杆、压臂之间无硬干涉，各转动副预留了合理的装配间隙，符合实际加工装配的公差要求，同时对所有锐边做了倒圆角处理，既还原真实五金零件的加工工艺特征，也避免模型出现尖锐棱角导致的渲染失真问题。
