手持式双轮滚花加工专用工具

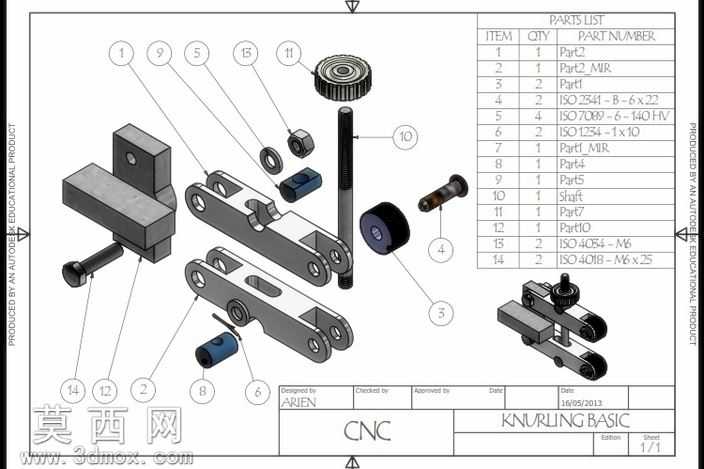

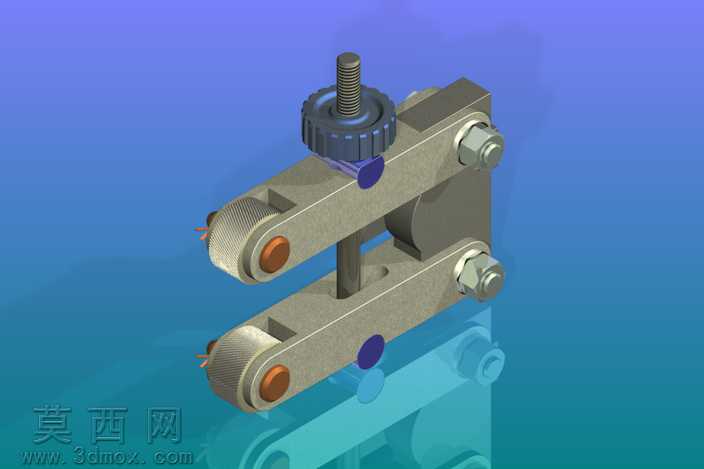

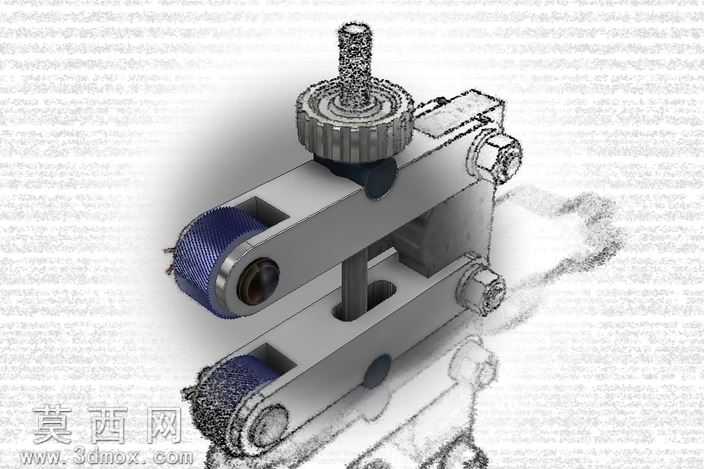

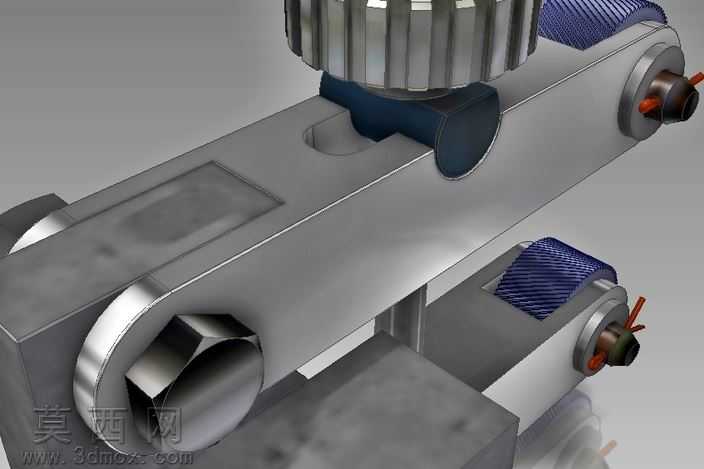

本款滚花工具采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械加工工装的实际尺寸规范，对每一处结构细节都进行了精准还原。整体结构采用对称式双滚轮布局，主体承载架选用高强度合金结构钢材质进行渲染表现，金属表面做了哑光喷砂质感处理，清晰呈现出金属构件的硬朗质感与加工纹理。顶部设置的滚花调节旋钮采用细密网纹滚花造型，建模时通过阵列特征精准还原旋钮表面的防滑纹理，调节螺杆与主体架的螺纹配合结构做了完全仿真的装配设计，可直观呈现调节滚轮间距的运动逻辑。两个工作滚轮表面做了菱形滚花纹理的细节建模，滚轮与架体的连接轴、锁紧螺栓等标准件均按照机械设计标准搭建模型，螺栓头部的六角特征、垫圈的厚度细节都做了精细化处理，装配关系完全符合实际工装的装配逻辑。设计过程中充分考虑手动操作的人机工程需求，主体架的握持部位做了圆弧过渡处理，避免尖锐棱角带来的操作不适，双滚轮的对称布局可保证滚花加工时工件受力均匀，有效提升滚花加工的成型质量。渲染阶段采用工作室柔光照明方案，通过多光源布光突出金属构件的轮廓层次，对滚轮的硬质合金材质、架体的结构钢材质、调节旋钮的防滑塑胶材质分别赋予对应的材质参数，不同材质的反光度、粗糙度差异得到清晰呈现，整体模型可直接用于工装方案展示、加工工艺演示以及相关技术教学场景，完整还原了手动滚花工具的结构特点与工作原理。
