履带式一维平台稳定作业机器人

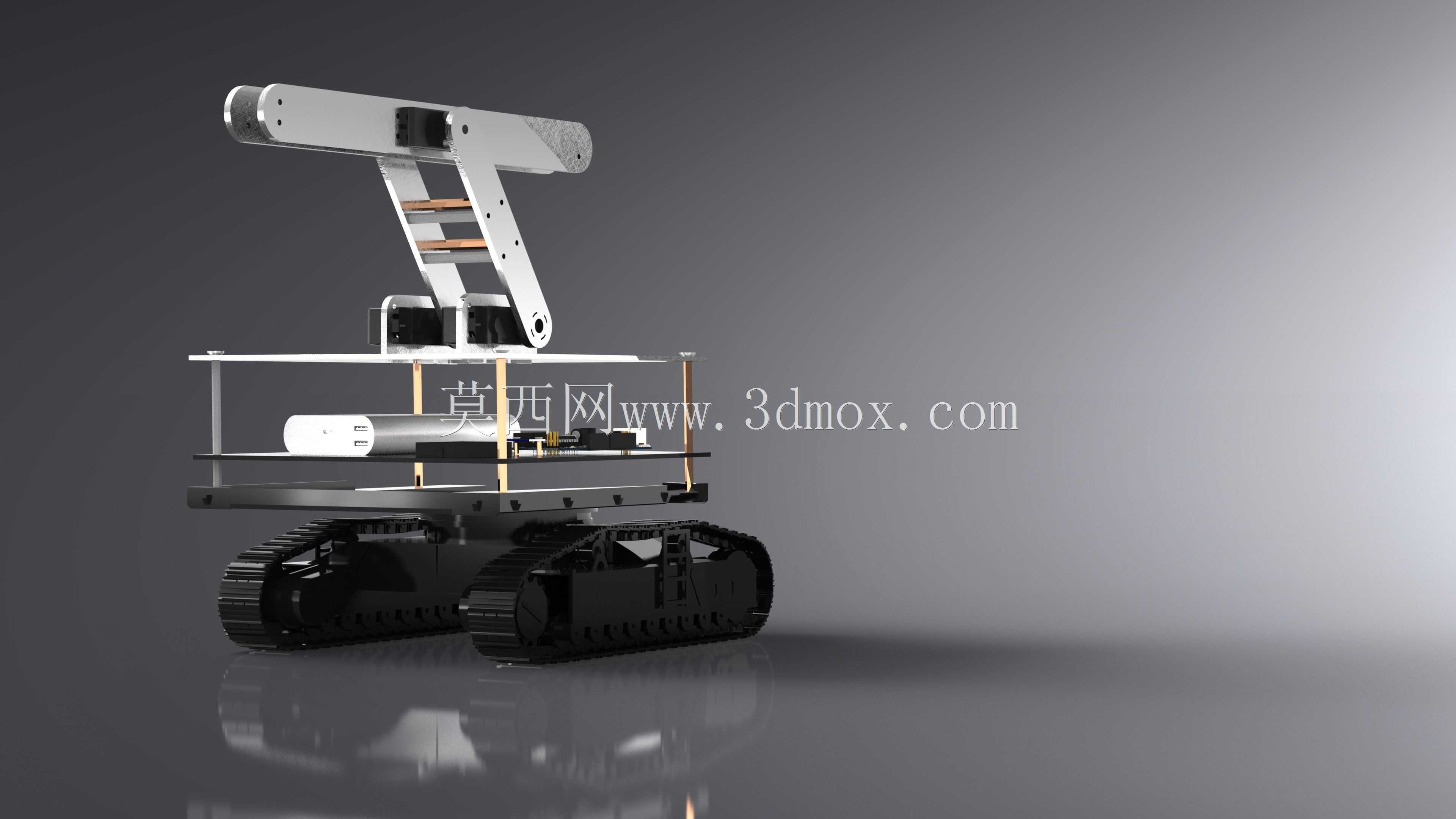

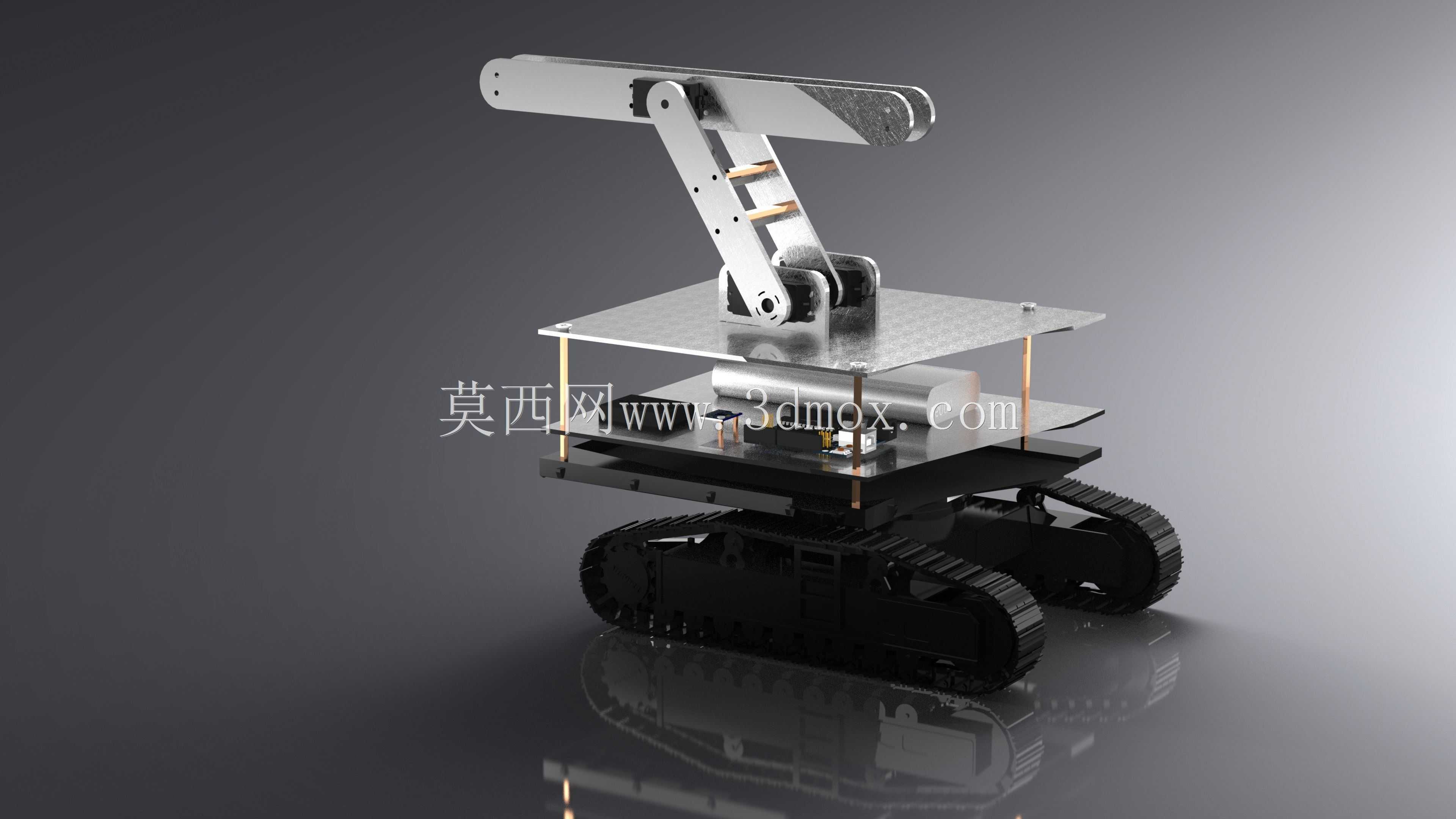

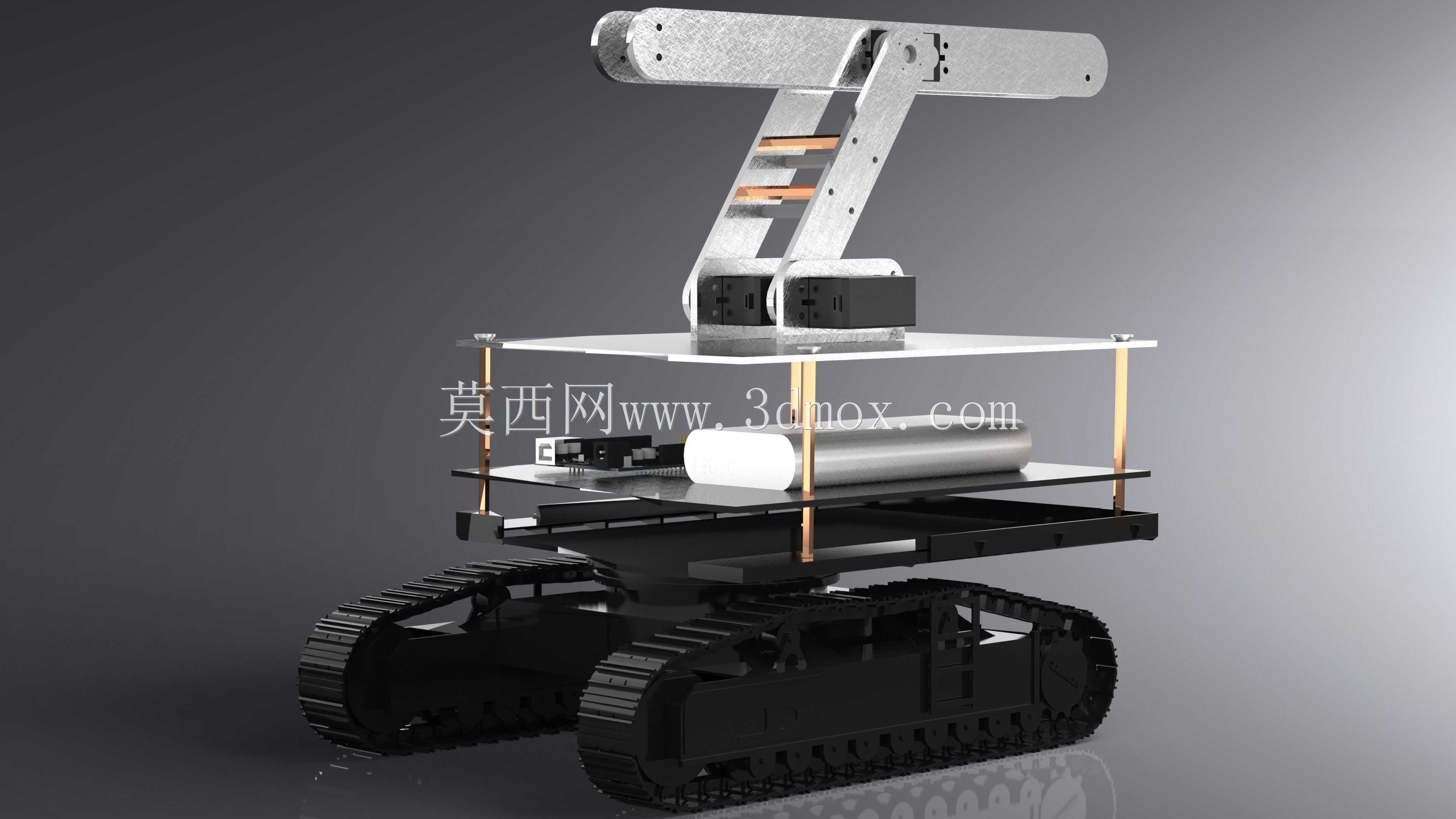

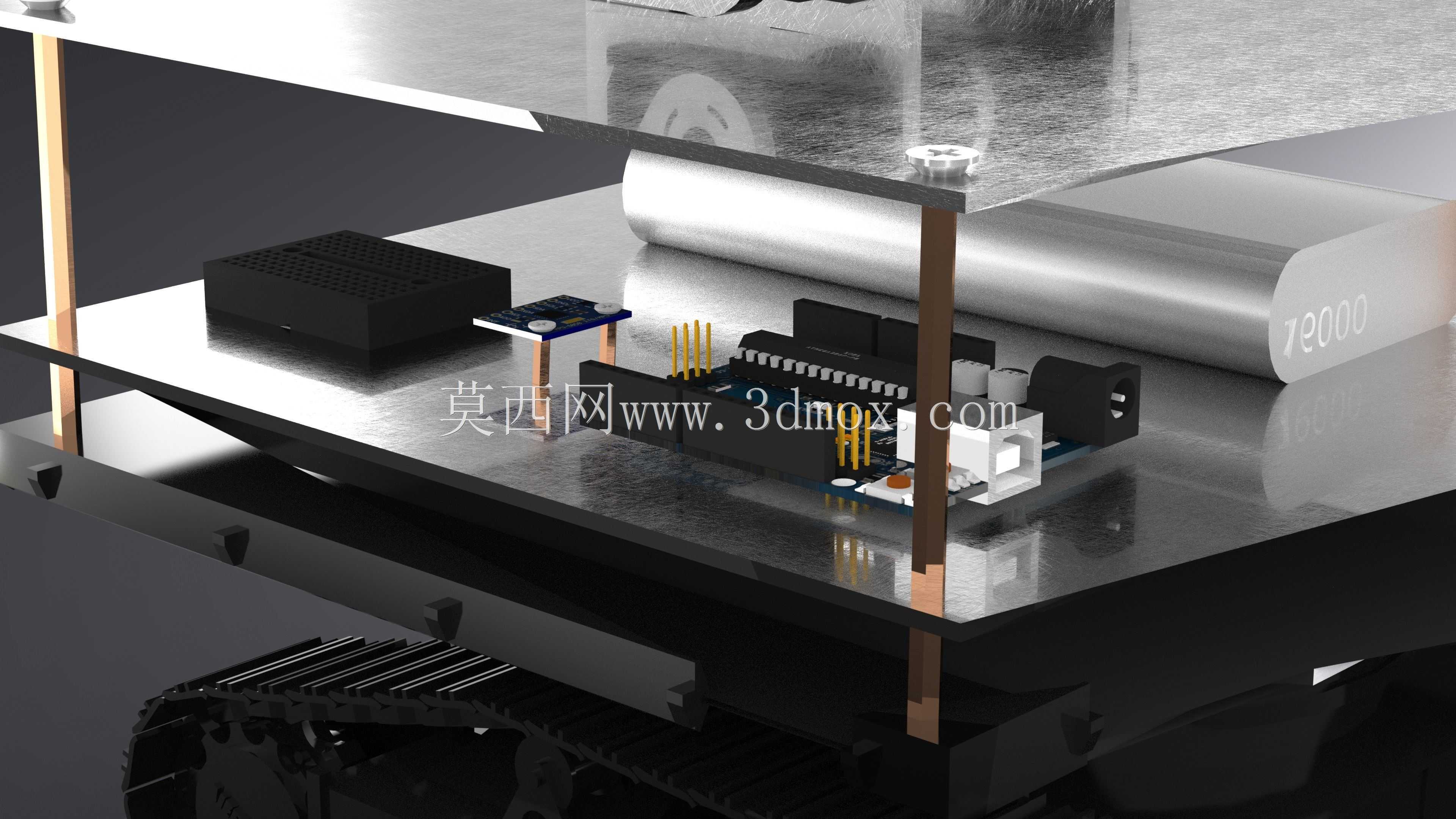

该装置面向移动载体上的作业稳定性需求而开发，核心目标是在车辆行进、地面起伏或底盘姿态变化时，为上层搭载设备提供相对平稳的一维工作基准。实际工程中，这类结构常见于厂区巡检、野外探测、临时架设作业以及需要在移动平台上完成简单操作的场景。底盘采用履带行走形式，接地面积大，对松散地面、坡道和不平整路面的适应能力优于轮式方案；两侧履带独立布置，便于通过差速实现转向，也为后续增加越障、低速微调控制预留了机械基础。上层平台与底盘之间设置支撑框架，框架承担载荷传递并为电气元件、配重和执行件提供安装空间。从结构关系看，平台并非直接刚性固定于底盘，而是通过铰接与支撑构件形成可调节姿态的连接，配合机械臂式举升构件，能够在一定范围内补偿底盘倾斜带来的角度偏差。这种设计思路强调以机械约束建立稳定基准，再通过驱动件完成姿态修正，避免把所有补偿任务都交给上层精密设备。机械臂部分采用多板式铰接结构，关节处布置明显的回转与支撑区域，臂体中间可见条状加强与导向构件，说明其在减重的同时兼顾了抗弯需求。臂端可作为小型执行器、检测探头或作业工具的安装接口，适合在稳定平台上方完成有限范围内的抬升、伸展和定位。平台层板上预留了规整的安装孔位与设备容纳区，电池、控制模块或传感单元可沿层板分区布置，既方便布线，也利于通过左右、前后配重来降低偏载对调平的影响。尺寸边界方面，整机高度由履带底盘、平台框架和臂体举升状态共同决定；运输或收纳状态下臂体可回落至平台上方，使整机轮廓更紧凑。底盘宽度受履带跨距限制，该跨距直接影响侧倾稳定性；履带长度则关系到接地比压和爬坡时的纵向支撑。平台有效安装面位于底盘上部，设计时需控制上层设备重心尽量落在履带支撑多边形内，尤其在臂体外伸时，要复核前倾稳定性与关节载荷。铰接点位置、支撑件长度和臂体转角范围共同决定了稳定补偿区间，若安装边界过高或载荷偏心过大，会压缩有效调平角度并增加驱动阻力。结构建模时应重点关注履带轮系与架体的同轴度、平台铰接孔的平行度，以及臂体各关节销轴的配合间隙；这些公差会直接影响运动平顺性和重复定位表现。整体方案以移动承载为基础、以一维稳定平台为核心、以轻量臂体为作业延伸，适合作为移动作业机器人的机械本体参考。
