并联四足行走机器人腿部连杆结构

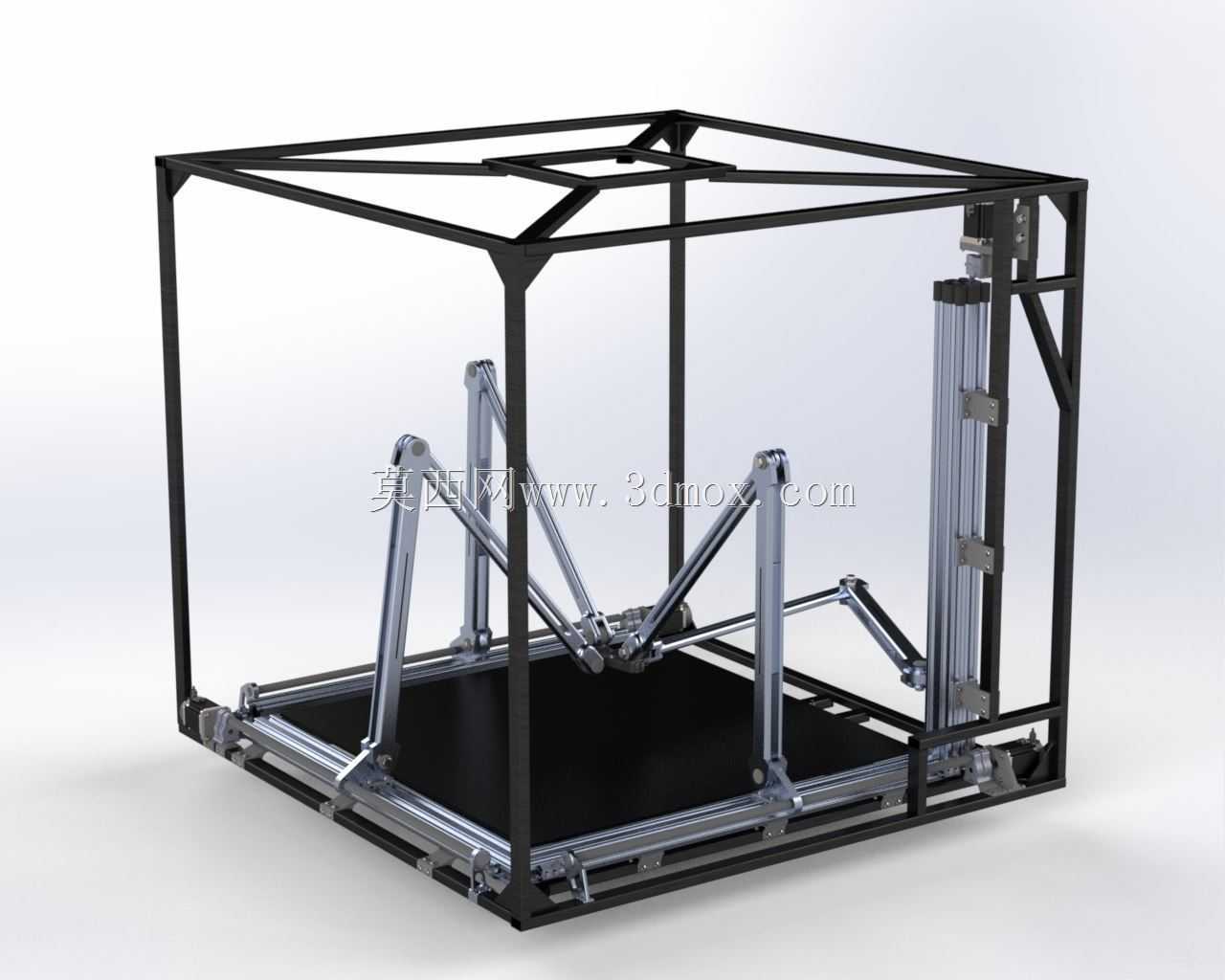

该模型呈现的是一套采用并联连杆构型的四足机器人腿部执行端结构，核心由多根高强度金属连杆、中央动平台、关节铰接座以及驱动安装位组成，适用于高速分拣、轻载搬运、平面定位以及足式移动机器人的单腿机构验证等场景。在实际产线中，这类并联支链常被布置在固定机架上，通过三组或四组对称连杆将伺服电机的旋转运动转化为末端平台在空间内的快速平动，相比串联臂具有更高的刚性和更快的动态响应；若将其作为四足机器人的腿部模块，则可通过连杆耦合降低单腿惯量，提升迈步频率与落地稳定性。

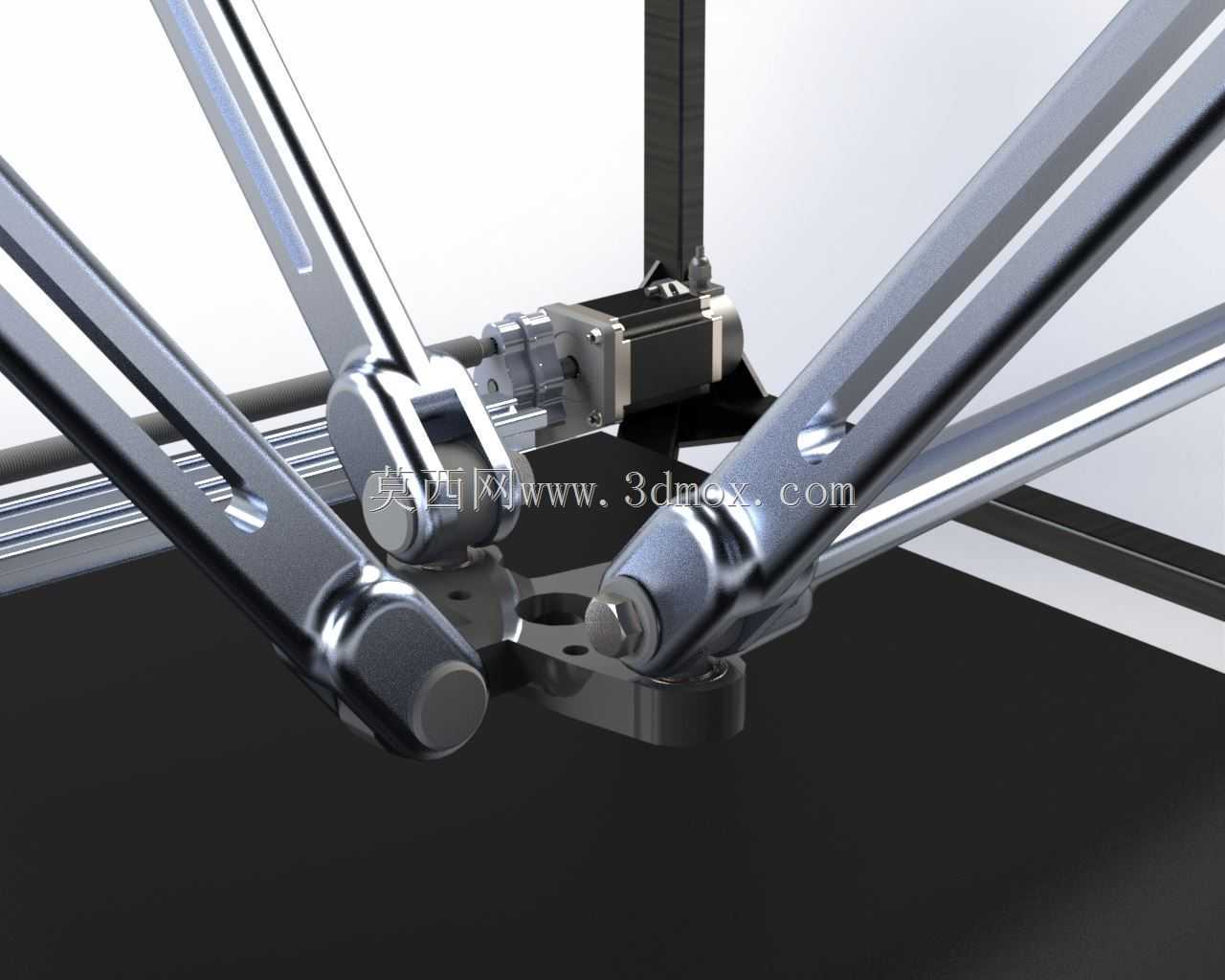

从结构细节看，各连杆之间采用精密销轴与轴承座连接，铰接点位置经过运动学优化，能够在保证工作空间的同时抑制奇异位形。中央动平台预留了执行器或足端安装接口，可根据任务换装吸盘、夹爪或缓冲足垫；驱动端则设计有标准电机法兰和同步带/直连安装面，便于匹配不同规格的伺服电机。连杆截面采用轻量化铣削造型，在壁厚受控的前提下兼顾抗弯模量，适合高速往复运动下的疲劳工况。

设计思路上，该构型优先考虑运动解耦与装配工艺性：对称布置的支链使受力路径清晰，关节座与连杆的分型面便于加工和后期维护；铰接处的紧固件选用内六角圆柱头螺钉，配合防松垫圈或螺纹胶可在振动环境下保持预紧。安装边界方面，驱动基座需固定在具有足够平面度的机架或机身框架上，周围要预留电机出线、编码器接线以及散热空间；末端平台的运动包络应在整机布局阶段提前校核，避免与机架、传送带或相邻支链发生干涉。

对于结构设计与选型人员而言，该三维数模可直接用于运动副间隙分析、连杆强度校核以及足端轨迹规划。在导入仿真环境后，可施加典型迈步或抓取载荷，观察各铰接点的支反力变化，进而确定轴承型号、销轴直径以及电机扭矩。若用于实物样机制造，还需结合所选材料的弹性模量复核连杆挠度，并在关键铰接处设置润滑或密封结构，以适应粉尘、切削液等工业现场环境。整体而言，这一并联腿部结构在高速、轻载、高重复定位要求的自动化与机器人应用中具有明确的工程参考价值。
