可缩球仿生四足步行机器人结构

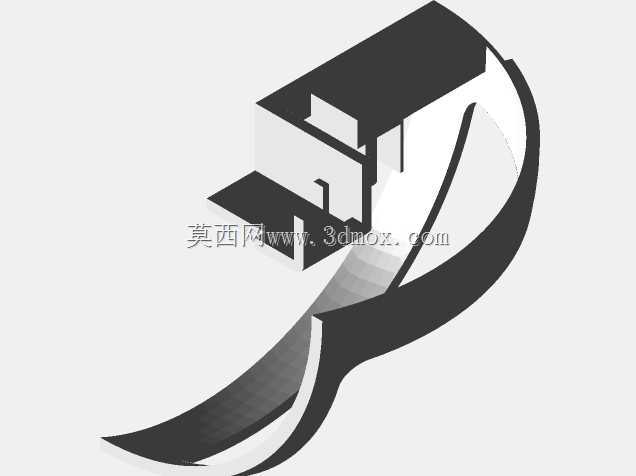

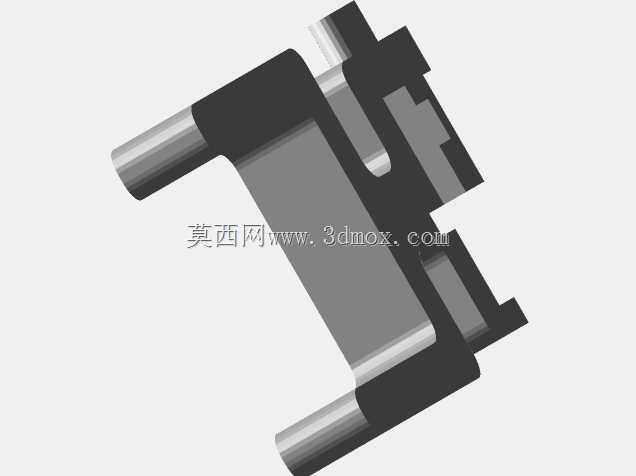

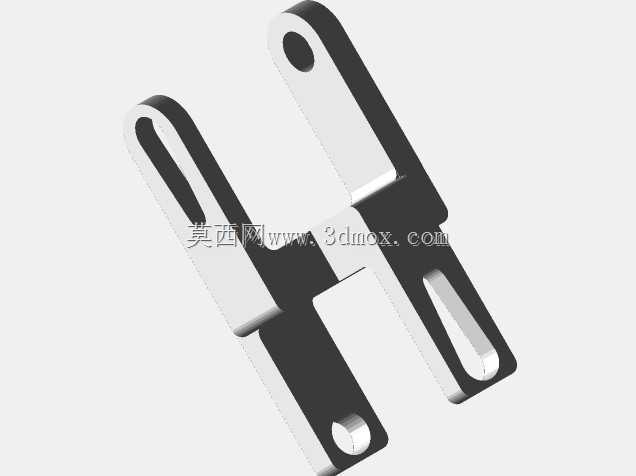

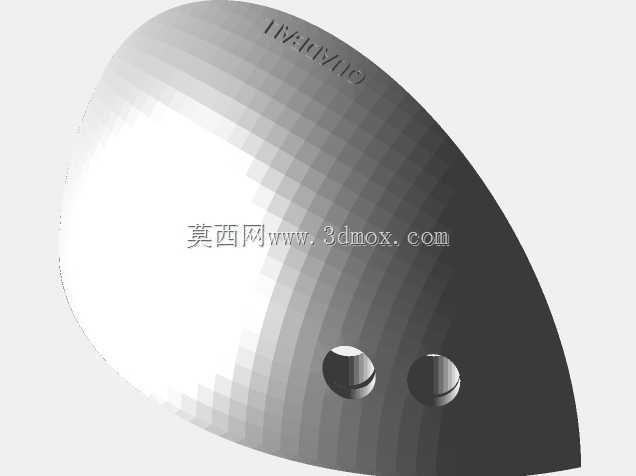

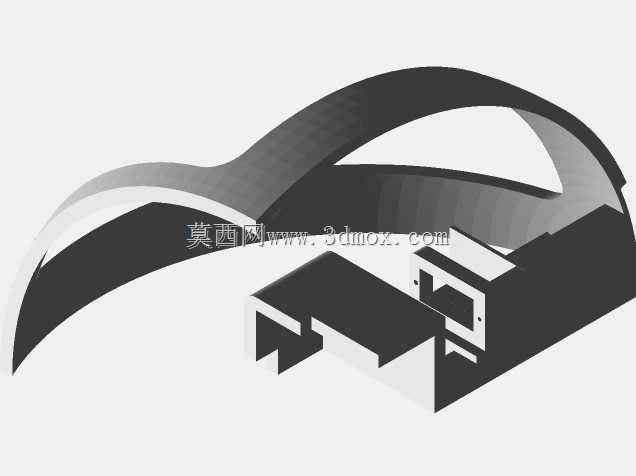

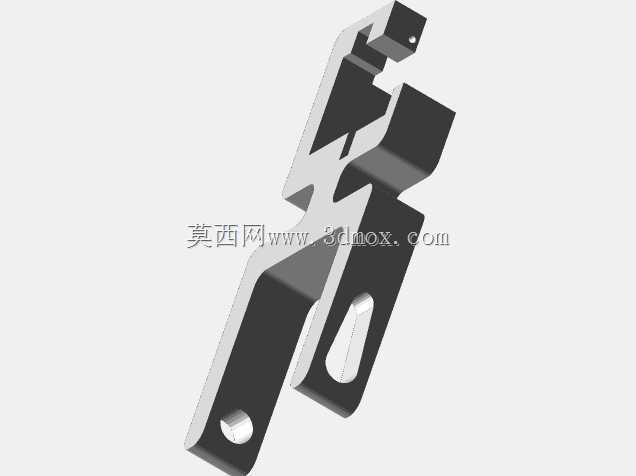

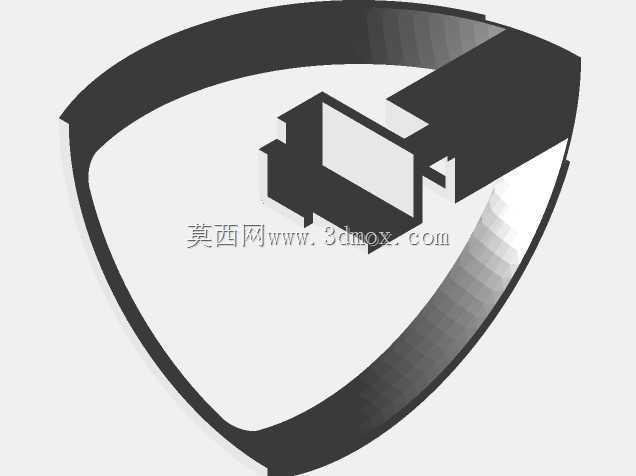

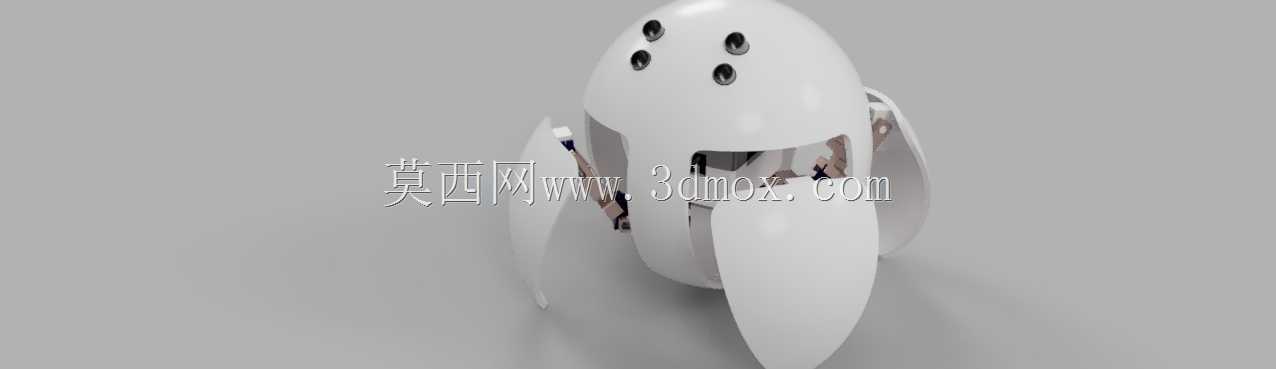

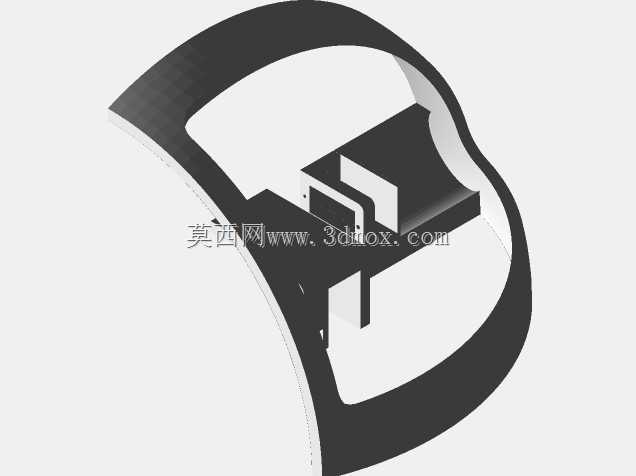

该结构以多足步行平台为对象，重点解决狭小空间通过、姿态收拢与多自由度步态实现之间的矛盾。整机采用四足对称布置，每条腿设置三个转动自由度，足端运动空间在三维方向上具有足够包络，可完成支撑相摆动、重心转移和触地调整。腿部连杆在收拢状态下能够贴近椭球形外壳，使外轮廓接近封闭球体，从而降低穿越管道、废墟缝隙或复杂地形时的卡滞概率。外壳并非单纯装饰件，而是承担收拢限位、碰撞防护和内部器件安装基准的作用，表面开孔对应关节避让、传感器布置及散热需求。设计时先确定收拢后的球形包络，再反推各腿节长度、关节转角范围和壳体分模线，避免展开后出现运动干涉。髋关节靠近壳体上部，保证站立时重心位于支撑多边形内部；膝关节与踝关节的轴线偏置则用于增大步幅并让足端在收缩时藏入壳体下方。壳体内部需预留控制板、电池、走线槽和铰接支座的安装空间，关节支座采用局部加厚与筋位结合的方式，把螺钉连接面布置在壁厚均匀区域，减少薄壁翘曲风险。足端接触面做圆弧过渡，便于在不平整地面自适应偏转。实际应用上，这类结构可用于教学验证、仿生机器人样机开发、狭窄环境侦察载体以及多足运动算法测试平台。对结构工程师而言，建模的关键不只是外观还原，而是把十二自由度的运动关系、收缩极限位置、壳体与腿节间隙、内部器件安装边界统一到同一装配模型中。通过检查展开与收拢两种极限姿态，可以确认壳体开孔是否足够、线缆弯折半径是否合理、足端收纳后是否突出外轮廓。若用于后续制作，还需在关节处预留驱动件和转轴空间，在壳体合模方向考虑拔模斜度，并在承受冲击的腿部连接处设置可更换或加强结构。整体方案把仿生外形、可收缩机构和四足步态需求结合在一起，适合作为机器人机构设计、运动干涉校核及小型智能装备外壳开发的参考样件。
