航空用轻量化铰接支撑连接支架

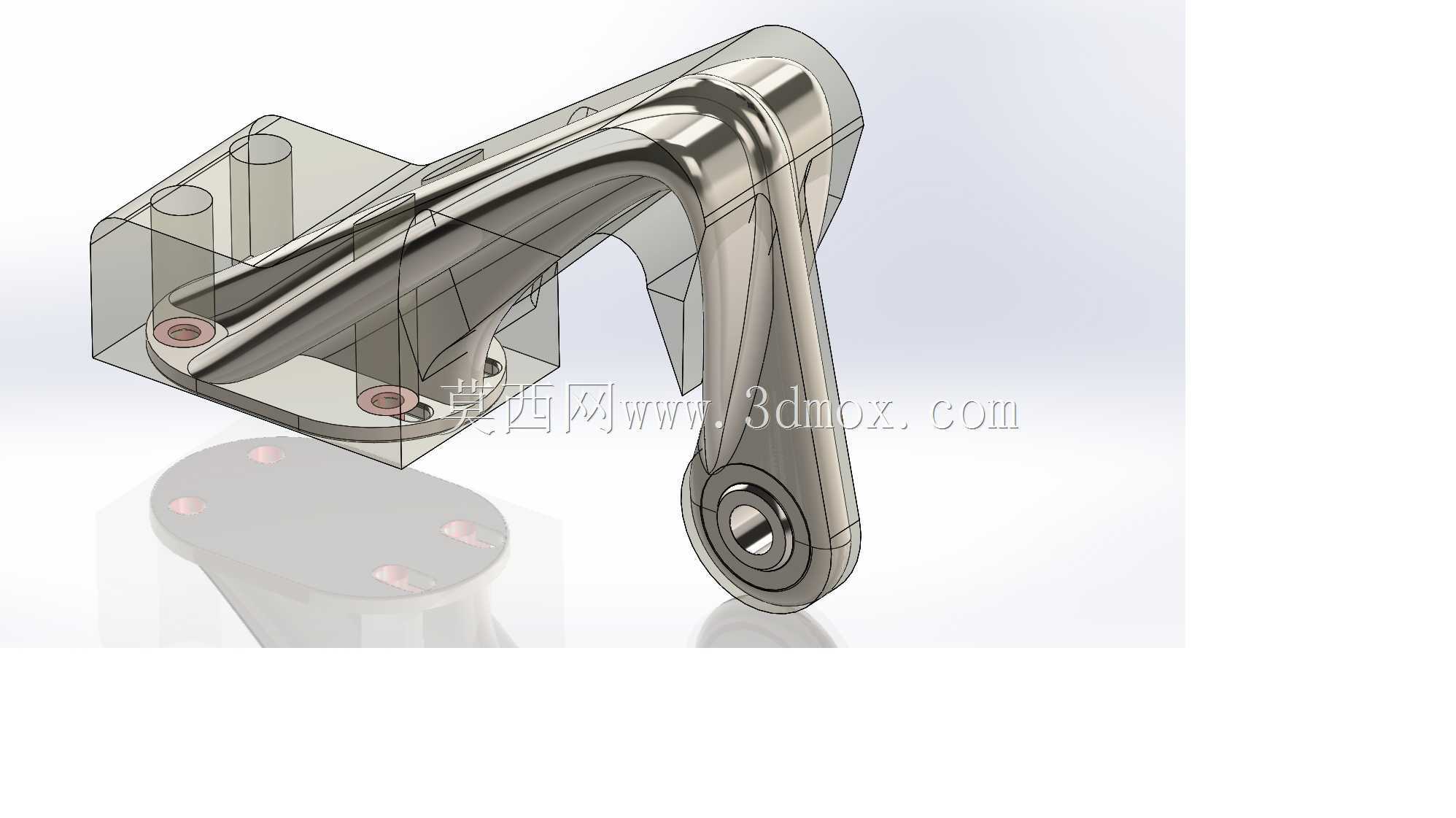

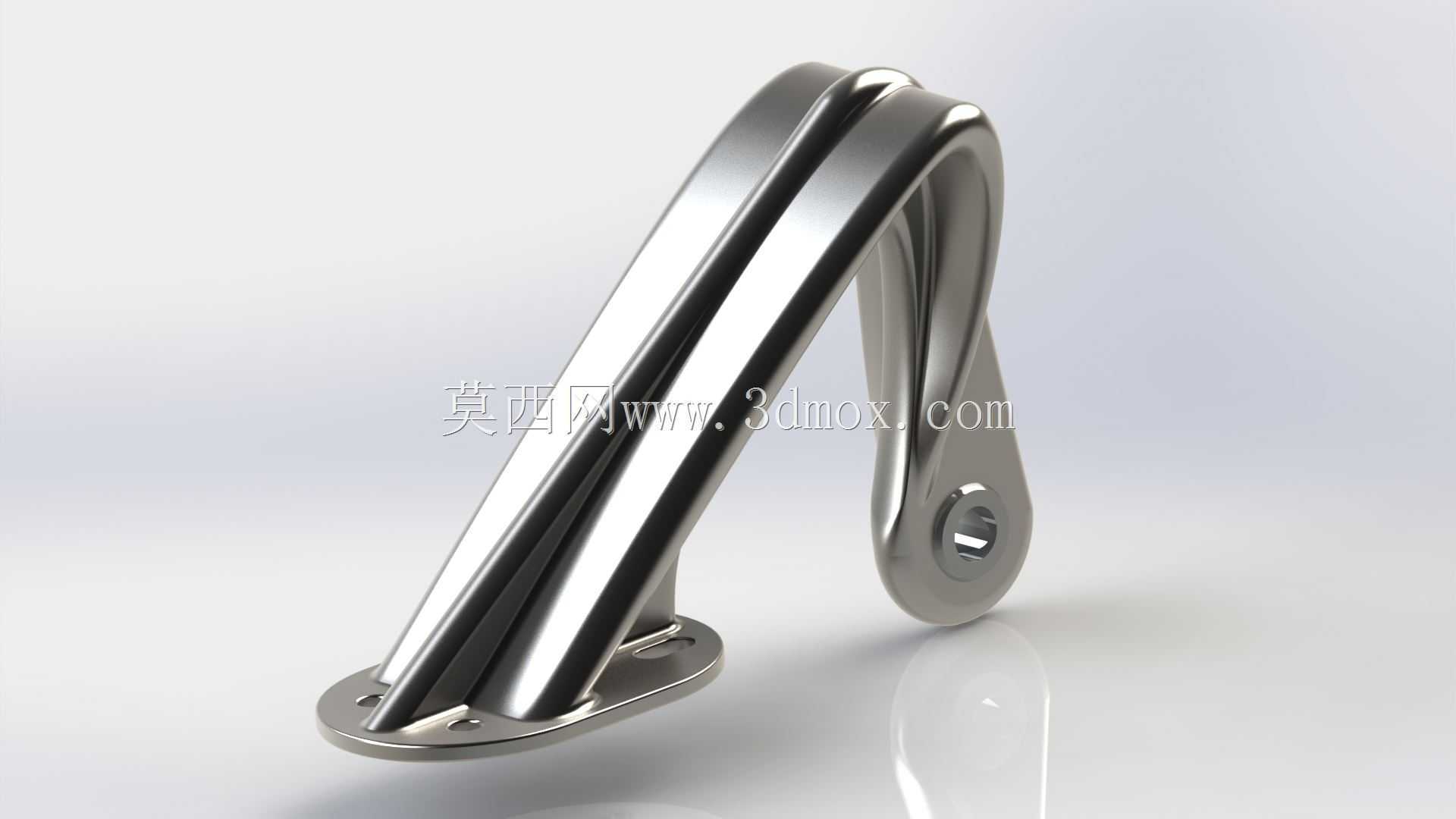

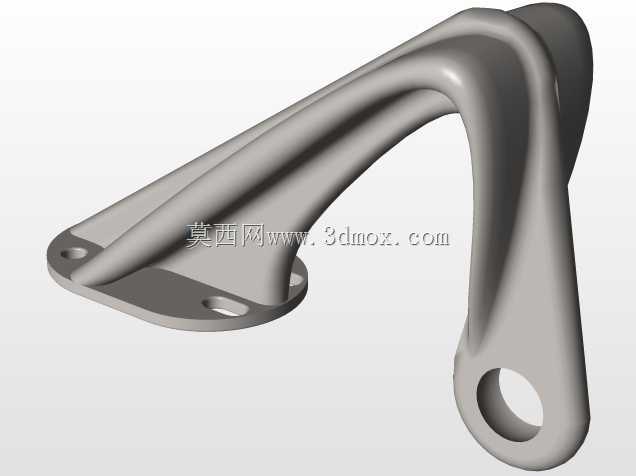

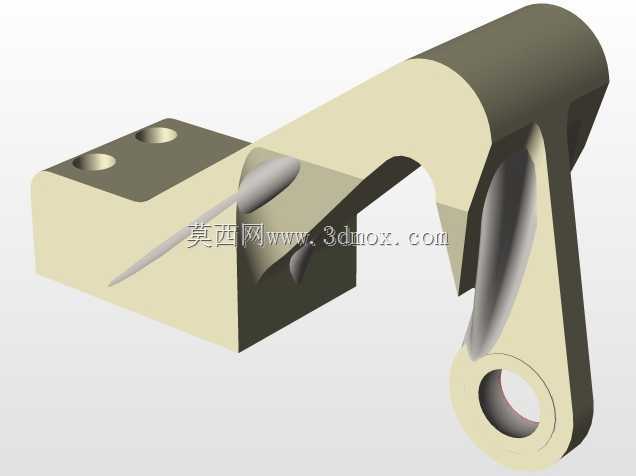

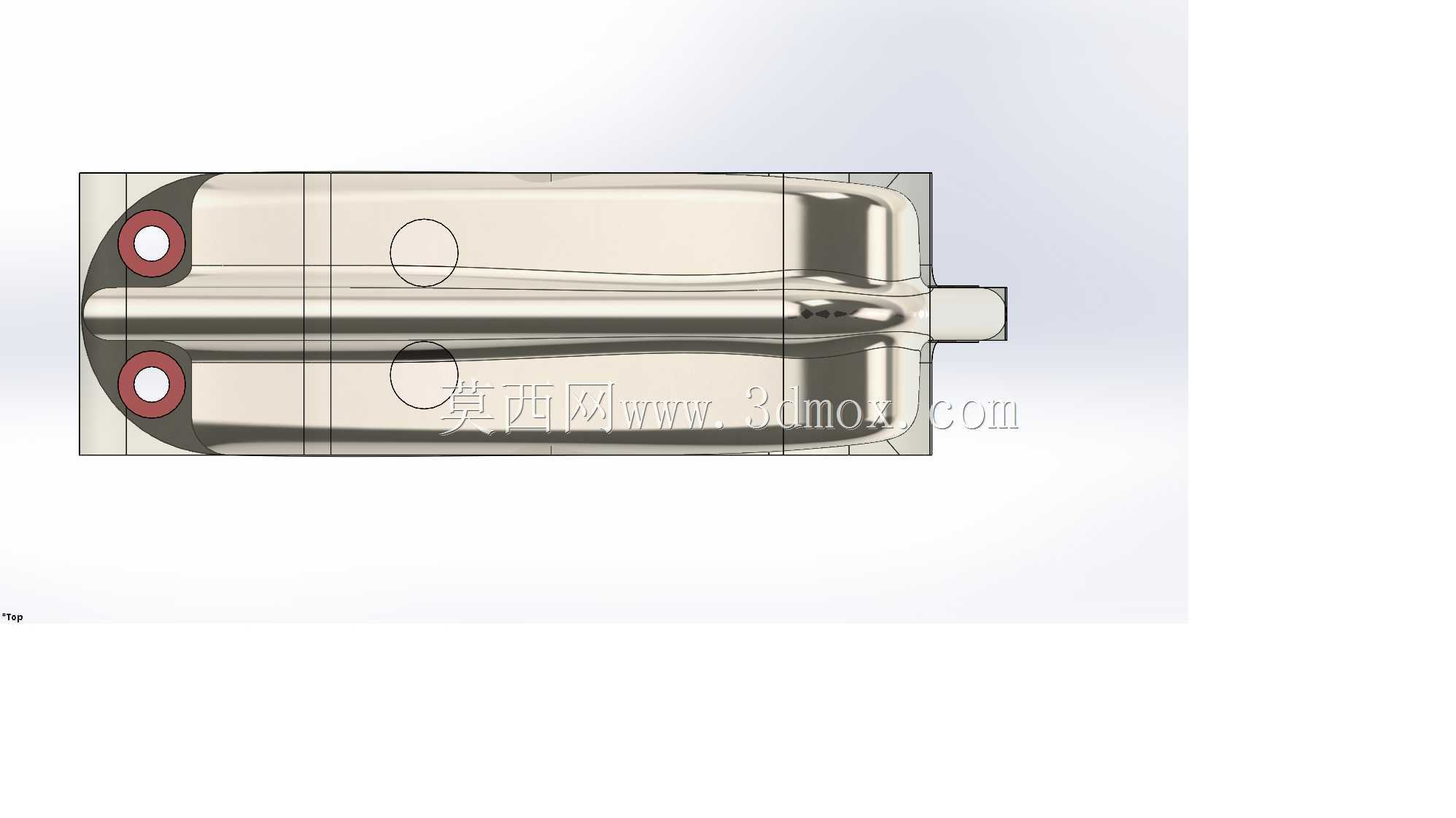

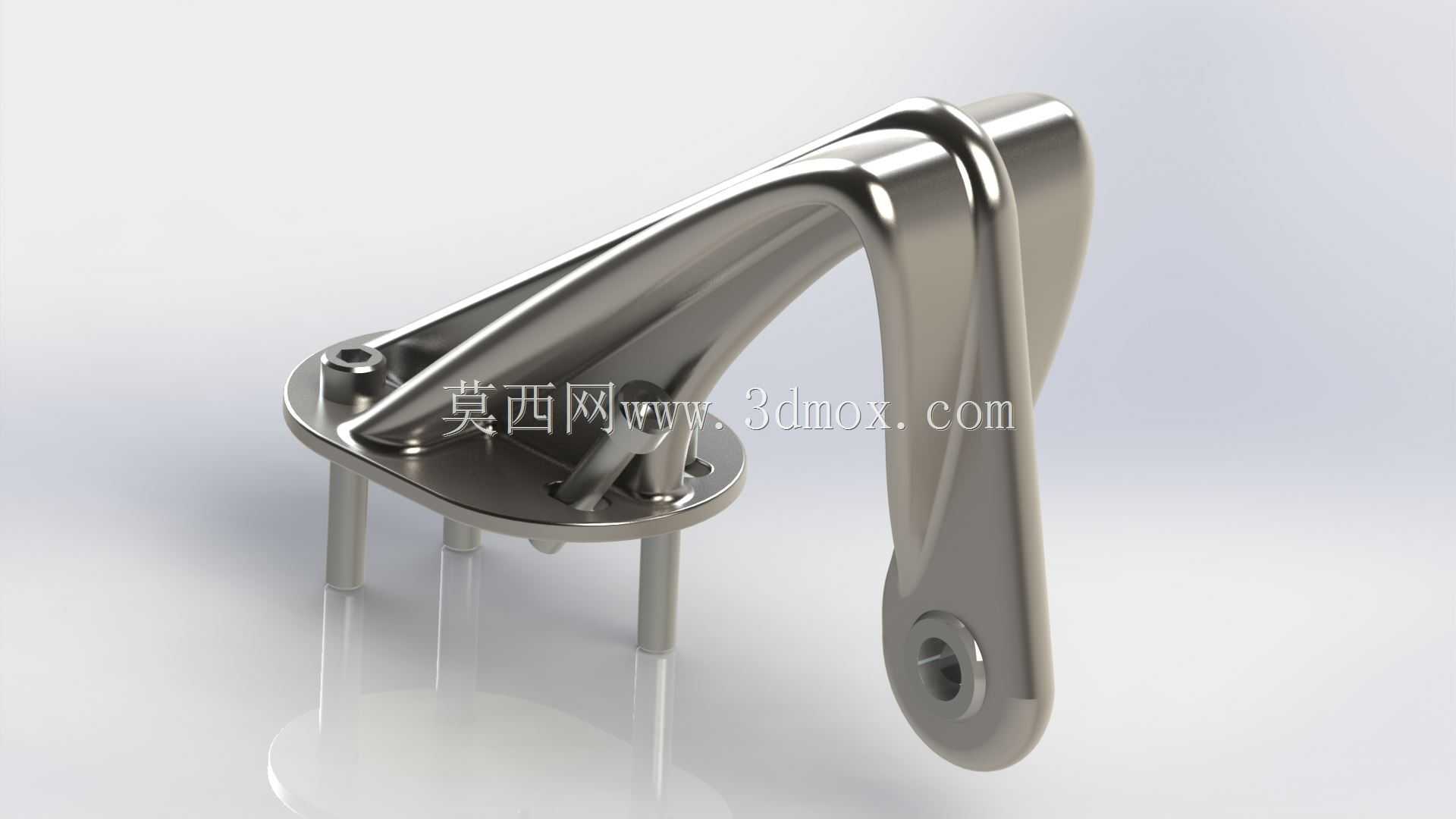

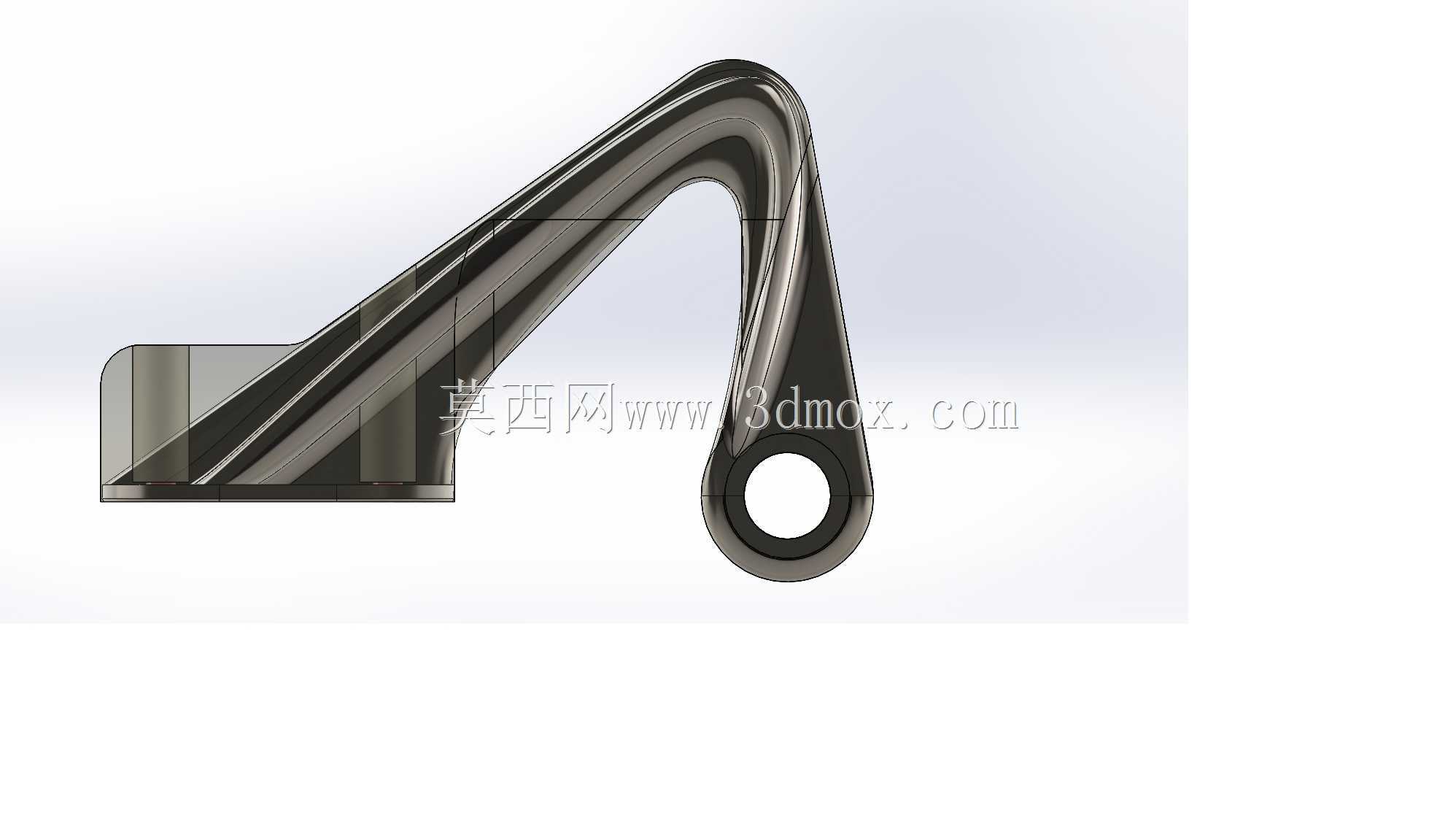

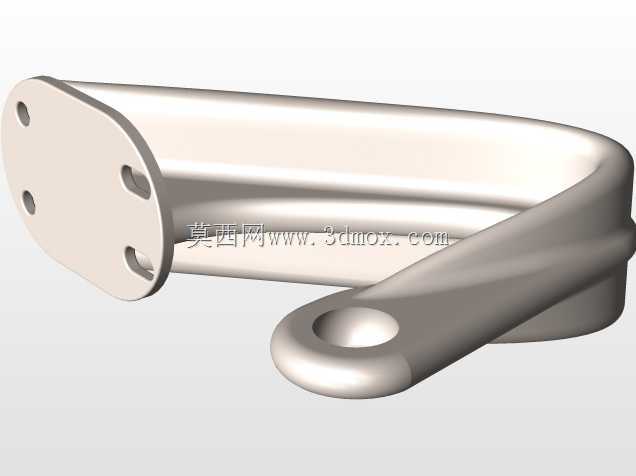

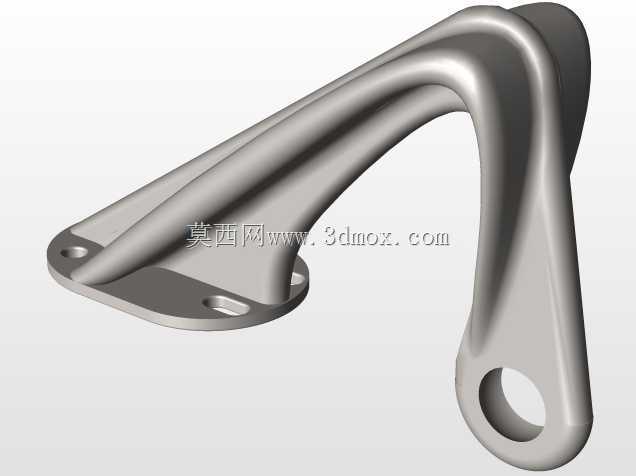

该支架的结构形态并非凭空生成，而是从机身内部狭窄安装空间的约束反向推导而来。左端块状基体预留两处同轴安装孔，可直接通过紧固件贴合固定在机身预设的安装平面上，孔位间距与安装面厚度均按照常见机载设备的安装边界设定，保证装配后不会与周边管路、线束产生干涉。基体向右侧延伸的弧形臂采用变截面过渡，在靠近安装座的区域保留较大壁厚以分散螺栓预紧力，向末端铰接端逐步收窄，在控制整体重量的同时维持力流连续传递。末端集成的铰接耳座内置衬套安装位，可与对应连杆或作动部件形成转动副，耳座两侧的对称凸台用于限制铰接销轴的轴向窜动，避免运行过程中出现销轴脱出或异常磨损。从实际工况来看，这类支架多用于飞机操纵系统或机载设备的悬挂支撑，既要承受设备自重带来的静载荷，也要吸收飞行过程中振动、姿态变化产生的交变载荷，因此结构上特意在臂身与安装座的交接处设置平滑圆角，消除应力集中点，降低长期循环载荷下出现疲劳裂纹的风险。建模过程中优先完成安装接口的定位，再以力传递路径为骨架搭建外部曲面，内部通过局部掏空去除非承力区域的多余材料，既满足航空构件对重量控制的严苛要求，也不会削弱关键受力截面的强度。整体外形轮廓紧凑，臂身的弯曲弧度完全避让开周边预设的设备包络，安装后无需额外修改周边管线走向。铰接端的孔位与安装座平面保持固定的位置公差，可保证配套连杆运动过程中不会出现卡滞或附加侧向力。对于结构设计人员而言，该模型完整呈现了从安装约束、载荷路径到工艺可行性的推导过程，可作为航空类铰接支撑构件设计的参考样件，也可直接用于同类支撑结构的方案比对与选型验证。
