轻量化四旋翼无人机机架结构设计

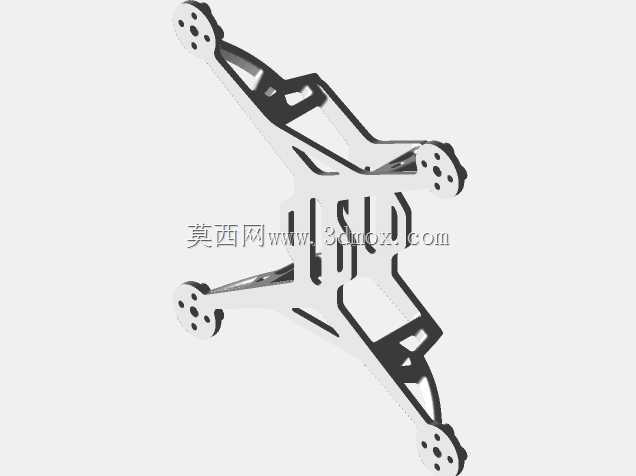

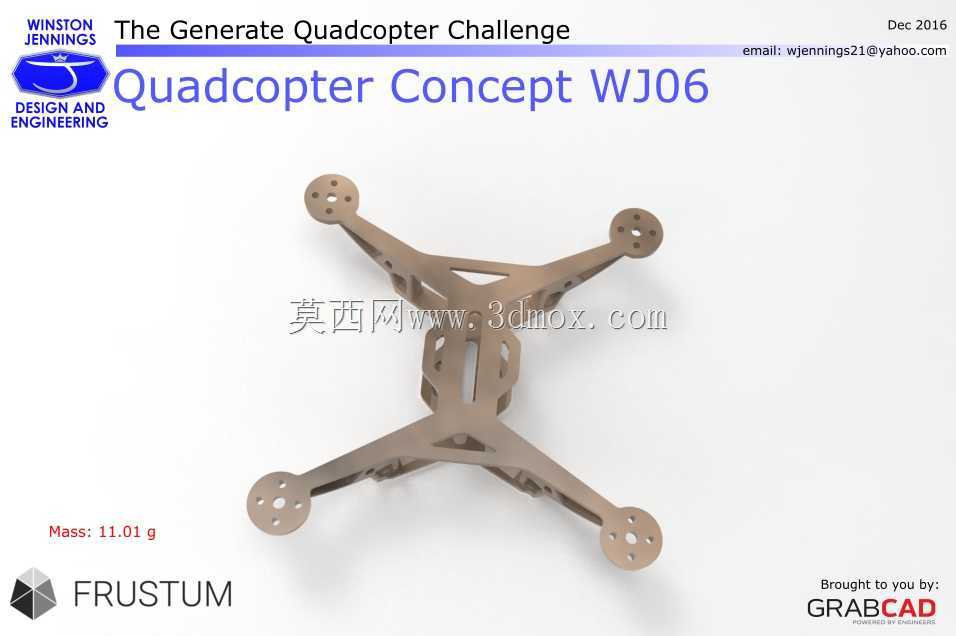

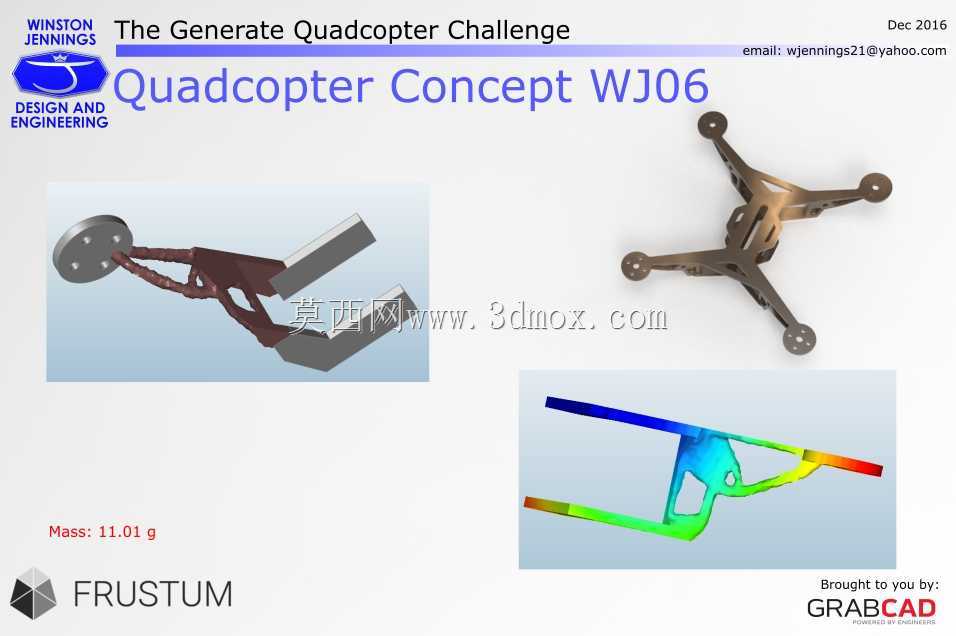

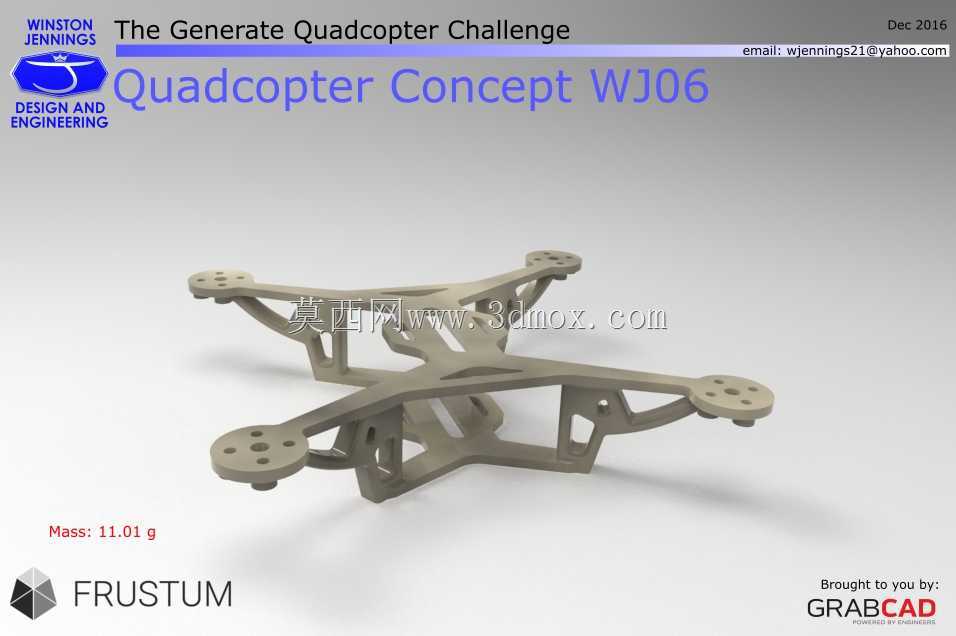

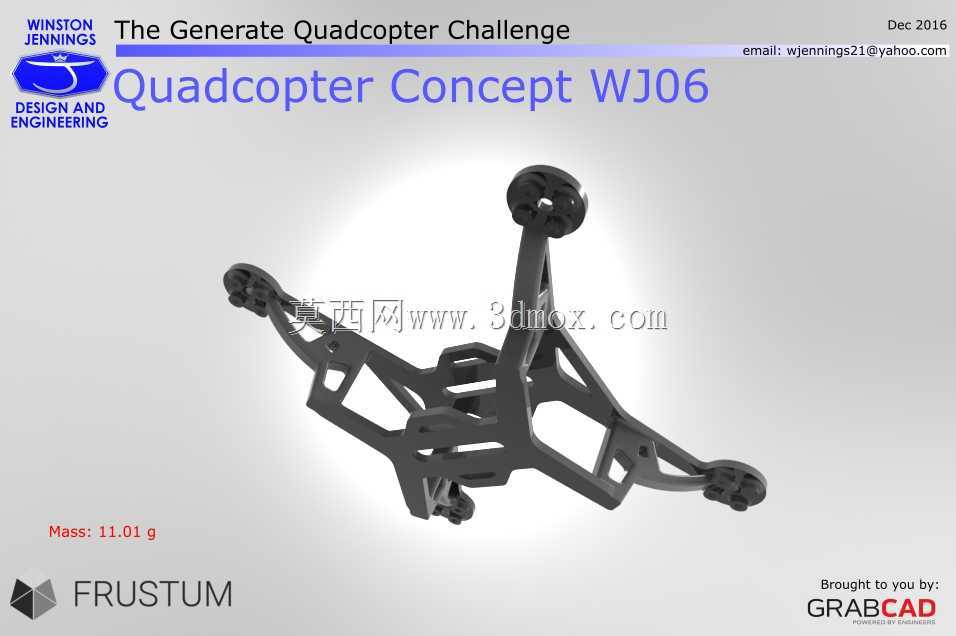

该四旋翼机架采用仿生拓扑优化思路，整体呈十字对称布局，四个机臂末端预留电机安装座，安装孔位呈圆周均布，可适配标准规格无刷电机的法兰固定。中心区域为飞控、电池及电调的集成安装平台，板面预留多处走线槽与固定孔位，便于航电设备的层叠布置与线束整理。机臂与中心体采用一体化过渡设计，通过材料在传力路径上的重新分布，在保证抗弯抗扭刚度的同时大幅削减非承载区域材料，整机质量控制在较低水平，有效降低了飞行惯量与动力冗余需求。从实际应用场景看，这类机架适用于小型航拍、教学实验及轻型载荷巡检平台，对续航时间与机动灵活性要求较高的任务尤为契合。结构受力上，机臂主要承受电机升力产生的弯矩与起降冲击，优化后的桁架式截面将载荷顺畅导向中心体，避免了局部应力集中。安装边界方面，电机座孔距需与所选电机匹配，中心板孔位需兼容飞控安装孔距及电池绑带固定位置，上层板与下层板之间的支撑柱高度决定了航电舱的有效容纳空间。设计过程中需重点校核机臂在最大拉力下的挠度，形变量过大会影响飞控陀螺仪的稳定判断，同时需保证起降架或机臂末端具备足够的抗冲击能力，以吸收硬着陆时的瞬时载荷。材料选择上若采用尼龙烧结可实现复杂结构一体成型，若采用碳纤维板拼接则需在连接处设计金属嵌件以提高抗疲劳性能。整体构型在气动阻力方面也做了收敛，机臂截面采用流线型过渡，可减少前飞时的空气阻力。对于结构设计从业者而言，该模型展示了从载荷工况定义到拓扑优化、再到细节建模的完整流程，尤其是在减重与刚度平衡方面具有较高的参考价值。
