连杆式压力执行机构三维结构设计

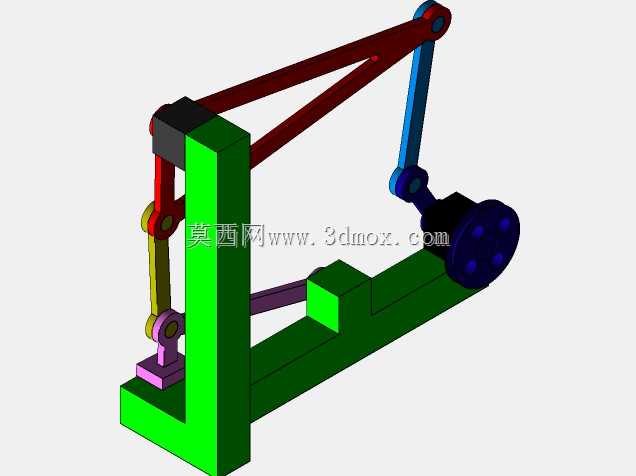

　　这套连杆式压力执行结构，常应用于小型零部件压装、薄材冲切、五金件铆接这类轻载施压作业场景，在电子接插件压合、小五金件整形、纸质包装压痕工位上适配性极强，相比大型液压压力设备，它的结构更紧凑，不需要配套复杂的液压站或者气动管路，依靠纯机械连杆传动就能完成稳定的施压动作，很适合集成到桌面式小型加工工位或者自动化生产线的单工序工位里。从结构设计逻辑来看，整套机构以L型立式机架作为安装基准，底部水平段预留了标准安装孔位，可直接固定在工作台面或者设备机台上，安装边界的长宽尺寸控制在小型工位适配范围内，不会占用过多操作空间，立式立柱作为整个传动链的支撑载体，承担所有连杆传动过程中的反作用力，因此在建模时特意做了加厚处理，

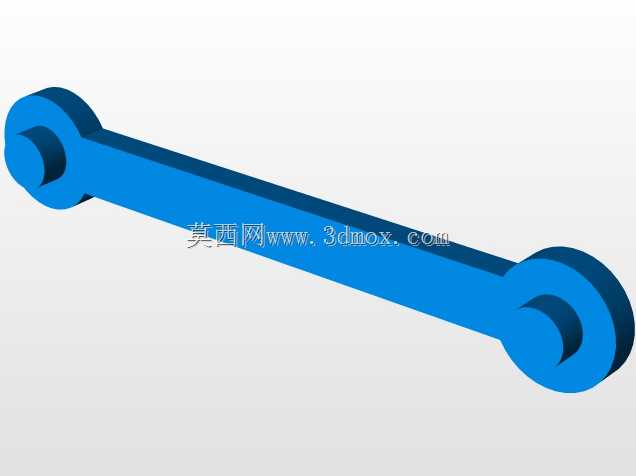

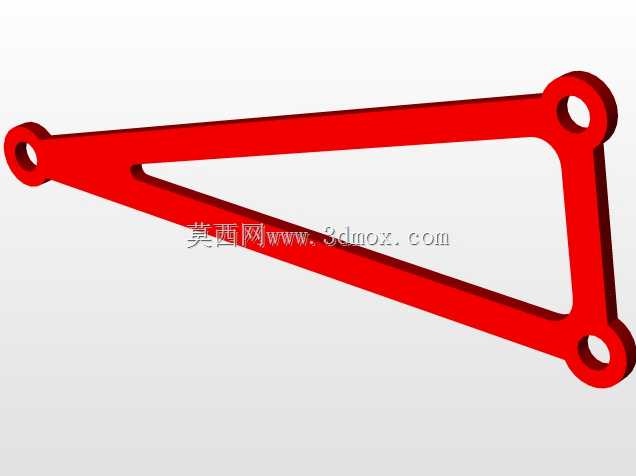

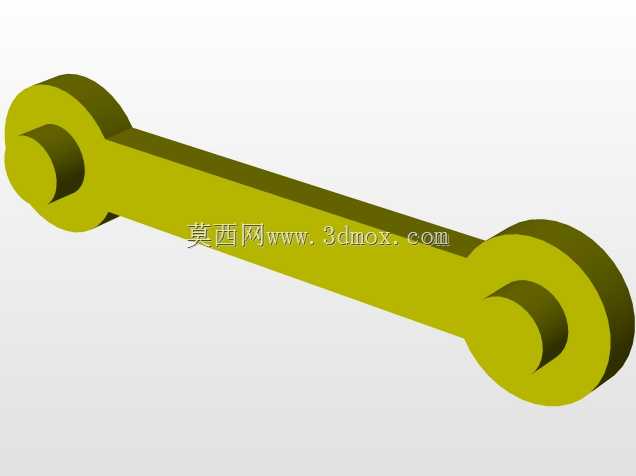

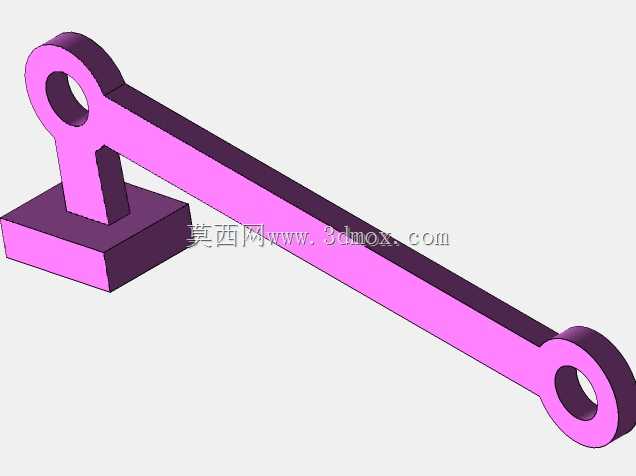

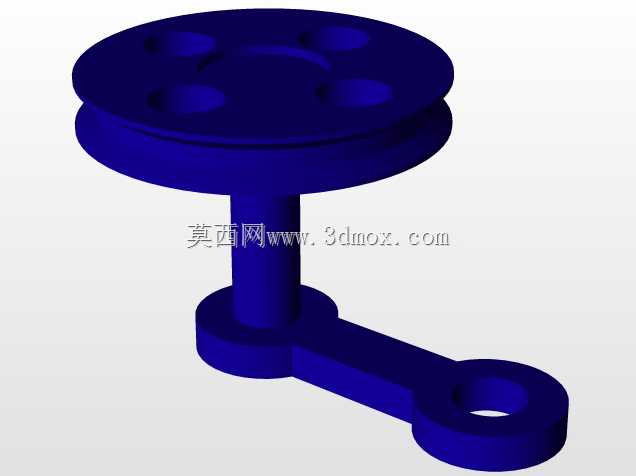

　　避免长期受交变载荷出现结构变形。传动部分采用多组铰接连杆组合，红色斜向支撑连杆搭配竖向传动杆、蓝色曲柄驱动臂，将输入端的旋转运动转化为施压端的直线往复施压动作，末端的法兰盘结构是动力输入端，可连接手轮或者低速伺服电机，手动操作时能通过曲柄的力臂放大效应降低操作力度，连接电机时则可通过调整转速控制施压频率，适配不同节拍的生产需求。施压端的滑块导向结构做了内嵌式设计，沿着立式立柱的导轨面做上下直线运动，避免施压过程中出现偏载，保证施压位置的精度，底部的紫色安装座是工装固定位，可根据不同的加工需求更换对应的压头或者下模工装，适配不同规格工件的加工需求。整套机构的铰接点都采用了销轴连接的设计，建模时预留了标准销轴的安装间隙，

　　后期维护时可快速更换磨损的销轴或者轴套，不需要整体拆解结构，降低运维成本。在实际选型适配时，可根据所需的施压行程调整竖向连杆的长度，也可通过改变曲柄的回转半径调整施压行程范围，适配不同厚度工件的加工需求，整个传动链的力传递路径经过优化，在施压行程末端能获得最大的机械增益，保证施压力度足够完成压装、冲切类作业，同时回程阶段依靠连杆的自重配合曲柄转动就能快速复位，不需要额外加装复位弹簧，简化了整体结构。
