BimotaDB5摩托车后方摇臂结构设计

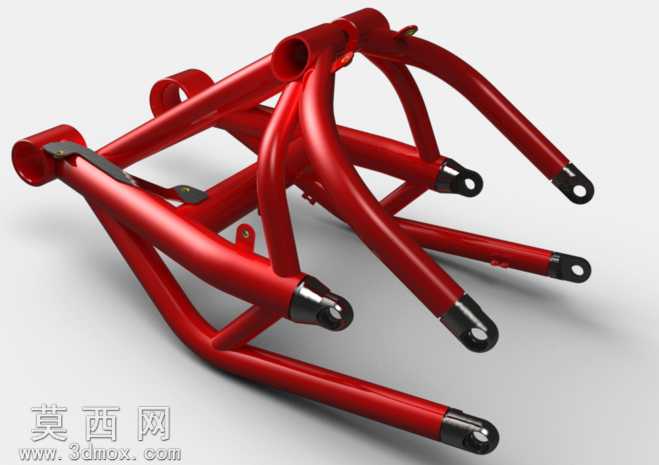

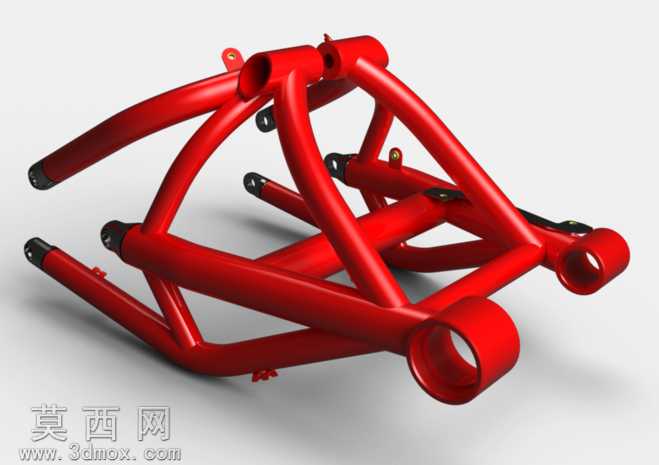

本作品为Bimota DB5车型配套的后方摇臂三维建模作品，建模过程依托主流三维机械设计软件完成，全程遵循摩托车底盘构件的设计逻辑与工程规范，精准还原高性能摩托车后摇臂的结构特征与力学设计思路。建模阶段首先梳理后摇臂的核心功能定位：作为连接后轮与车架主体的关键承载构件，需要同时承担动力传递、行驶载荷缓冲、后轮定位约束的多重作用，因此建模初始便以管状桁架结构为核心框架，通过多段不同管径、不同弯曲弧度的金属管材的空间排布，搭建出兼顾轻量化与结构强度的主体架构。建模过程中对每一段管材的弯曲半径、衔接角度、交汇节点都做了精准的参数化设定，管材之间的衔接位置采用平滑过渡的焊接节点设计，既还原了实际加工中的焊接工艺特征，也避免了结构应力集中的问题。构件上的安装位设计是建模的重点内容：摇臂端部的大尺寸轴孔用于与车架主轴铰接，是摇臂摆动的核心旋转支点，建模时严格匹配铰接轴的配合公差，孔位边缘做了加厚补强处理，应对长期摆动带来的交变载荷；摇臂两侧延伸出的小管径安装柱分别用于后轮轴固定、减震器连接、刹车系统挂载，每个安装位的孔径、轴向长度、端面平整度都按照实际装配需求做了参数化约束，确保后续虚拟装配时各部件可以精准匹配。材质与渲染阶段，主体管材采用高饱和度的红色金属烤漆材质，调整材质的粗糙度参数模拟高性能机车改装部件的亮面烤漆质感，金属安装端头采用哑光金属材质，与红色主体形成清晰的材质区分；渲染时采用柔和的影棚布光，通过多角度光源突出管状结构的空间层次与曲面弧度，阴影设置柔和自然，清晰展现各构件之间的空间位置关系与结构细节。整体设计充分考虑了高性能摩托车对后摇臂的刚性需求与轻量化需求，通过桁架式管状结构在降低构件整体重量的同时，保证了多方向载荷下的结构强度，所有安装点位的布局完全适配Bimota DB5车型的底盘布局，可直接用于虚拟装配验证、结构力学仿真分析以及改装方案展示等场景。
