人字形啮合传动齿轮组结构设计

这套人字齿轮啮合组件的设计，核心瞄准重载传动场景下的轴向力抵消需求，在冶金轧机、矿山输送、重型减速机这类长期承受大扭矩、冲击载荷的工况里，单斜齿往往会产生持续轴向推力，额外增加轴承选型成本与止推结构设计复杂度，而人字齿相当于把两组旋向相反的斜齿对称整合，啮合过程中两侧产生的轴向力可以互相平衡，不需要额外设置大规格止推轴承，也能降低箱体轴向定位的设计冗余。

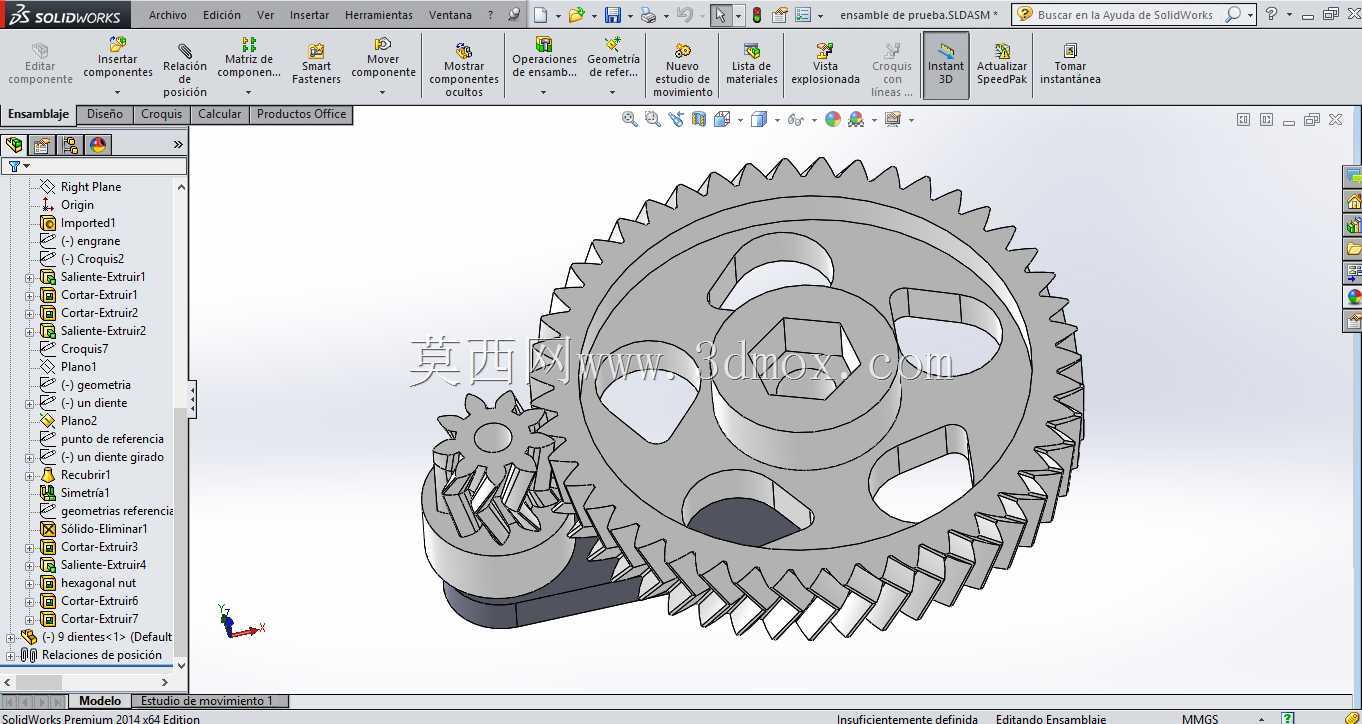

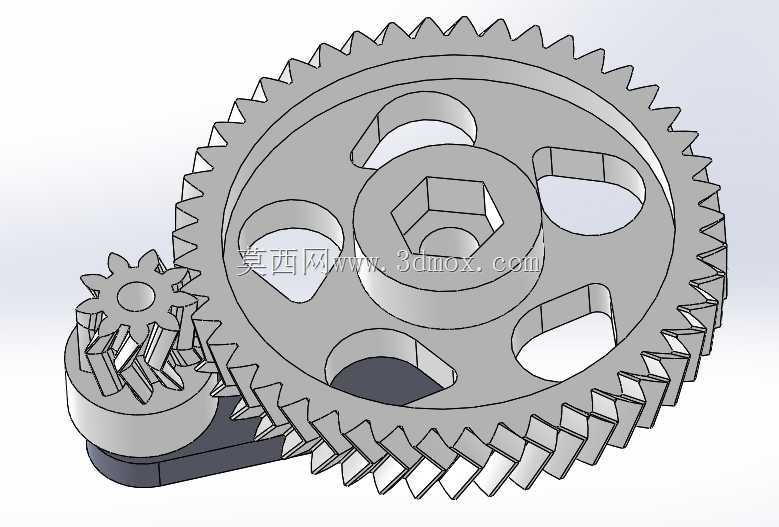

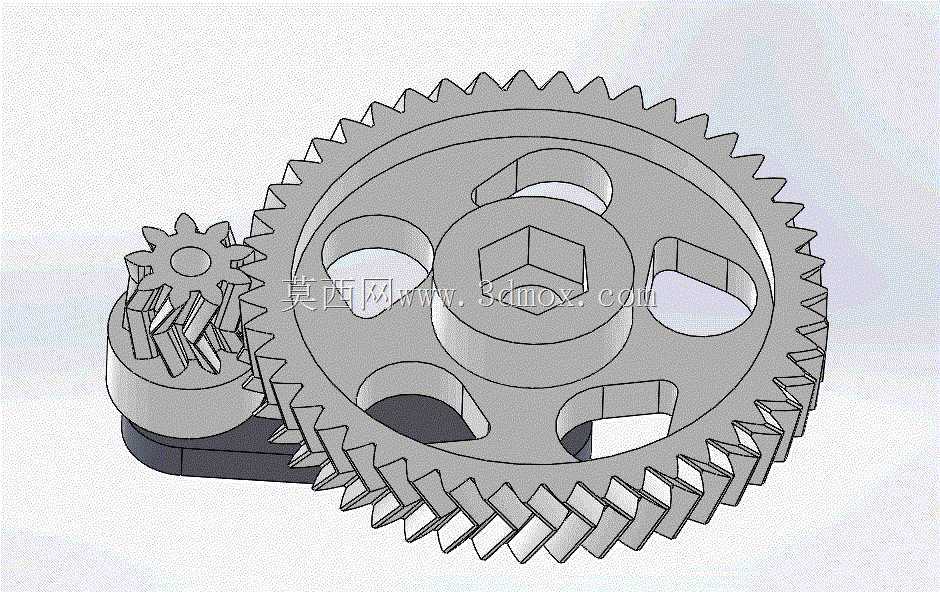

从结构细节来看，大齿轮采用了腹板减重开孔设计，六个均匀分布的镂空孔在保证轮体扭转刚度、齿根抗弯强度的前提下，大幅降低了旋转件的自身惯量，启停频繁的工况下能减小驱动端的冲击负载；轮毂中心设计为内六角传动接口，既可以直接和对应外六角的传动轴配合传递扭矩，也能通过这个结构实现周向防转，相比普通平键连接，这种配合在小安装空间里能承载更大的扭矩，装配时也不需要额外加工键槽，减少了轴与孔的加工工序。小齿轮为整体式带轴座结构，轮齿和底部安装基座一体成型，基座上预留了安装定位面，装配时可以直接贴合减速箱内壁或者传动支架的安装面，不需要额外设计小齿轮的支撑轴承座，压缩了整个传动副的轴向安装尺寸。

建模过程中齿形部分严格按照渐开线齿廓生成，人字齿的螺旋角、齿厚、齿宽参数都做了啮合干涉校验，两轮的中心距按照标准齿顶隙、齿侧隙计算预留，实际装配后齿面接触斑点可以覆盖全齿宽的百分之七十以上，避免偏载导致的局部齿面磨损。大齿轮的齿顶圆、分度圆、根圆都做了参数化关联，如果后续需要适配不同速比，只需要修改齿数、模数参数就能快速重新生成齿形，腹板开孔的位置和大小也可以根据实际工况的强度校核结果调整，比如冲击载荷更大的场景可以减小开孔直径、增加腹板厚度，高速场景则可以进一步优化开孔形状降低风阻。

安装边界上，大齿轮的轴向厚度、轮毂外径都做了限位设计，和箱体侧壁的预留间隙控制在合理范围，既不会因为热膨胀出现擦碰，也不会出现轴向窜动；小齿轮的基座安装孔位按照通用传动支架的孔距设计，不需要重新打孔就能直接替换原有同规格直齿传动副，升级重载传动能力。整套结构没有多余的冗余设计，所有特征都服务于重载平稳传动的核心需求，齿面的啮合重合度相比直齿提升明显，运转时的噪音、振动都能得到有效控制，适合长期连续运行的工业传动场景。
