弹药箱进料防卡弹导向坡道结构

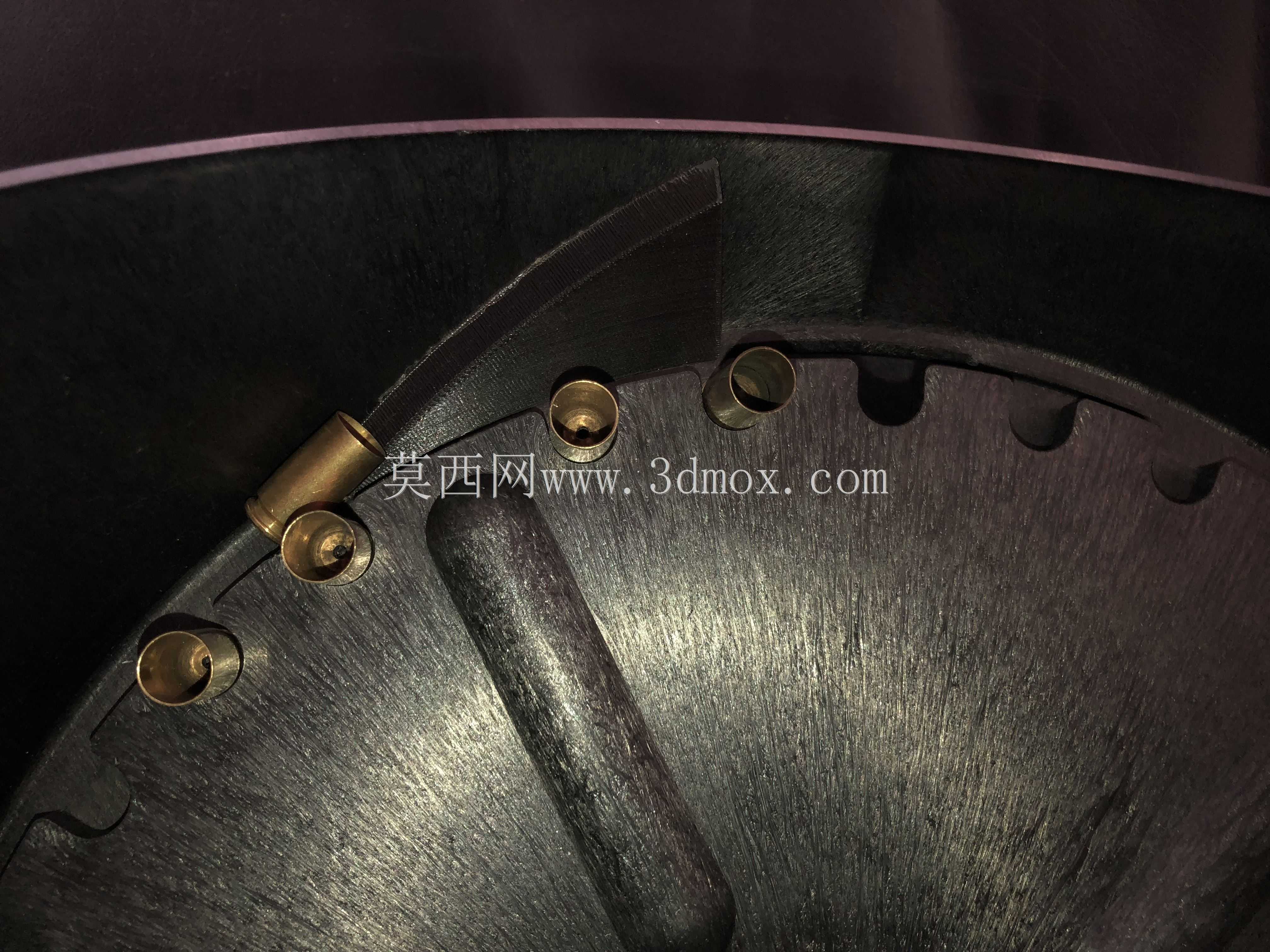

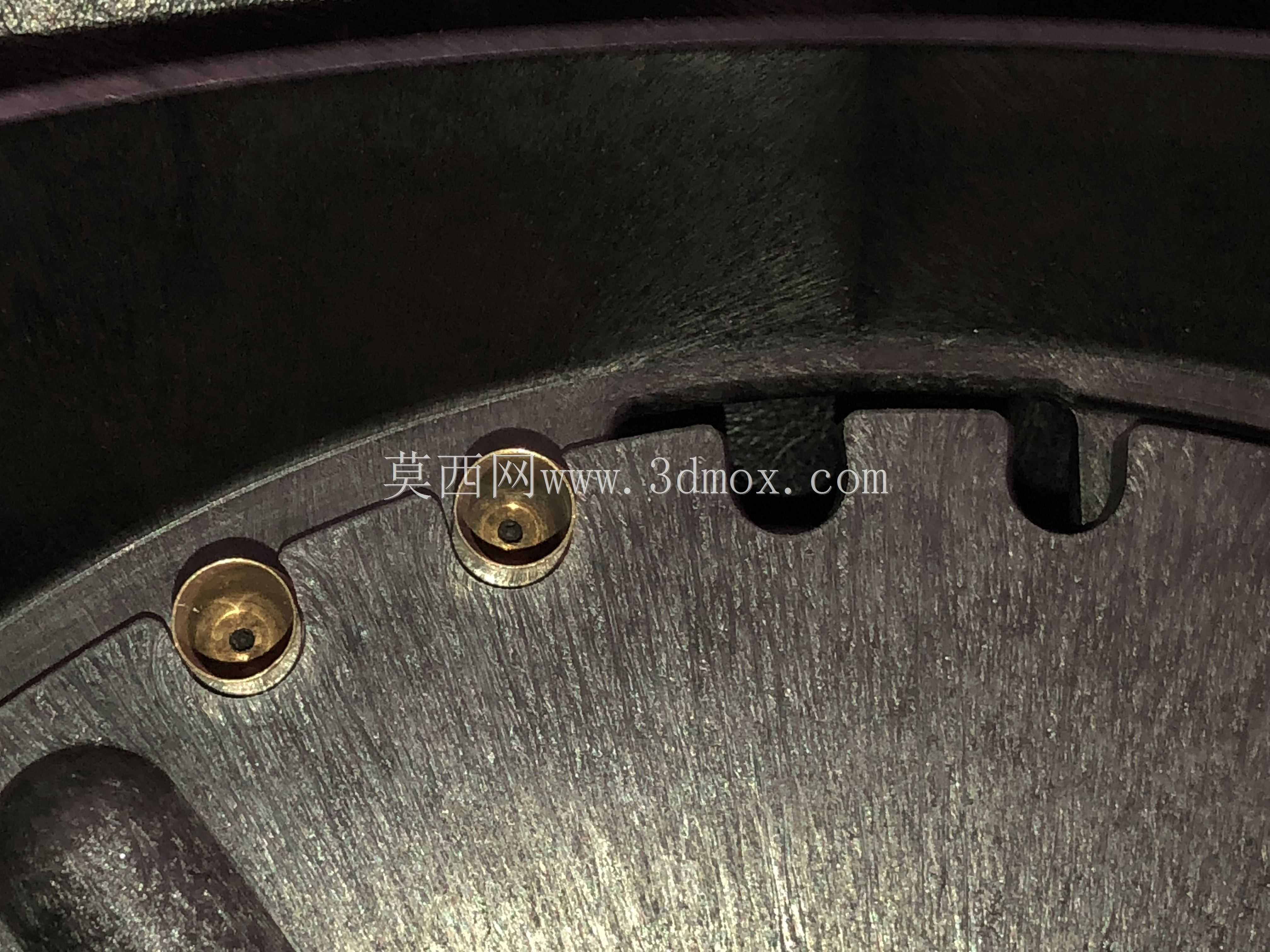

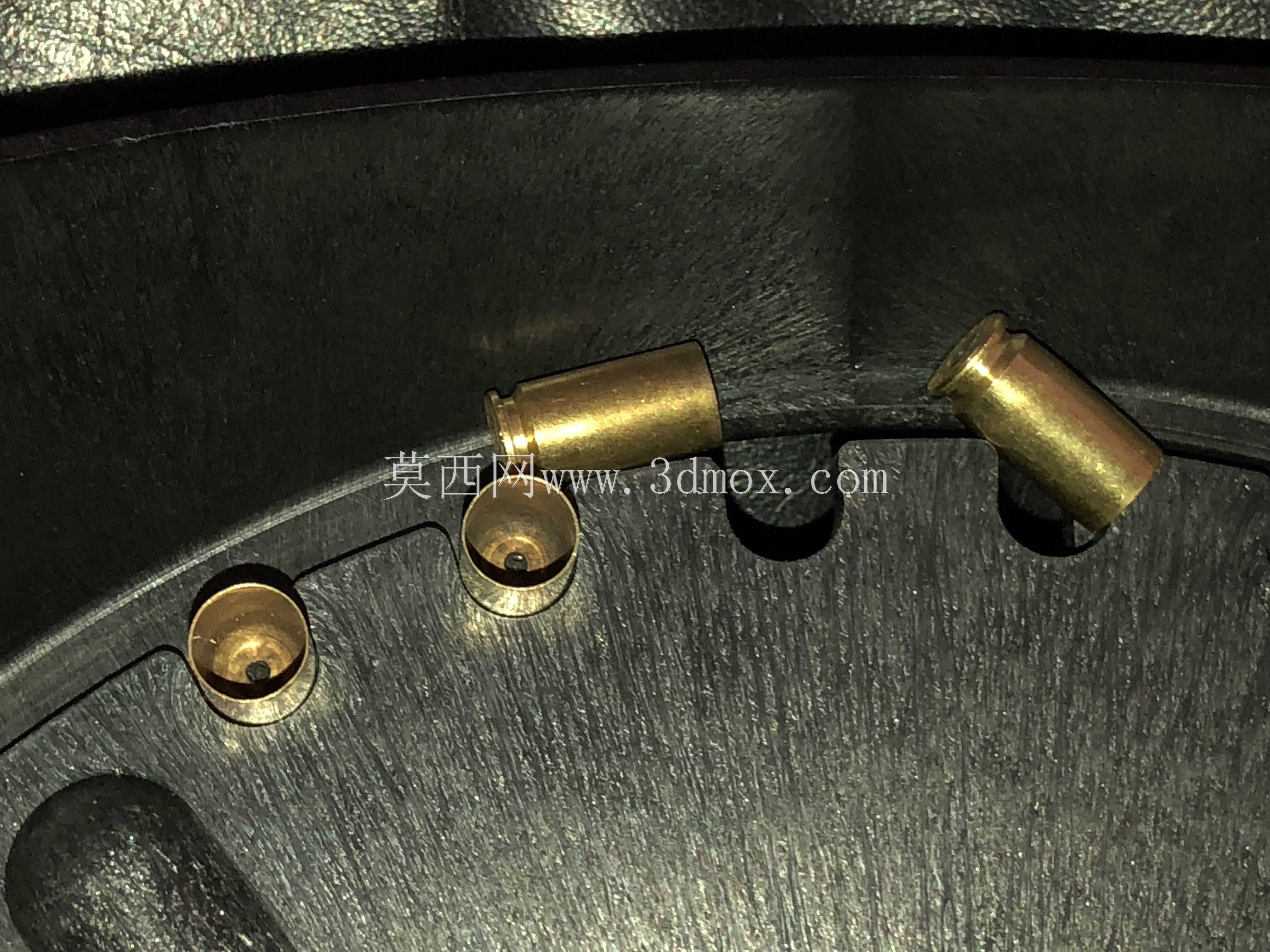

该结构主要用于Hornady箱式喂入装置的进料段，解决小口径手枪弹壳在箱壁与板边间隙处卡滞的问题。现场使用中，箱壁与箱板并非垂直布置，二者在边缘形成约1/4英寸间隙，9mm等尺寸偏小的弹壳容易在移动过程中落入凹槽，造成弹壳进料器堵塞，直接中断后续排序与上料动作。导向坡道的核心作用，是在弹壳接近边缘间隙前提供连续倾斜支撑面，迫使弹壳沿倾斜边向上移动，越过易卡滞区域后再自然落下，从结构上避免弹壳尖端或底缘卡入缝隙。

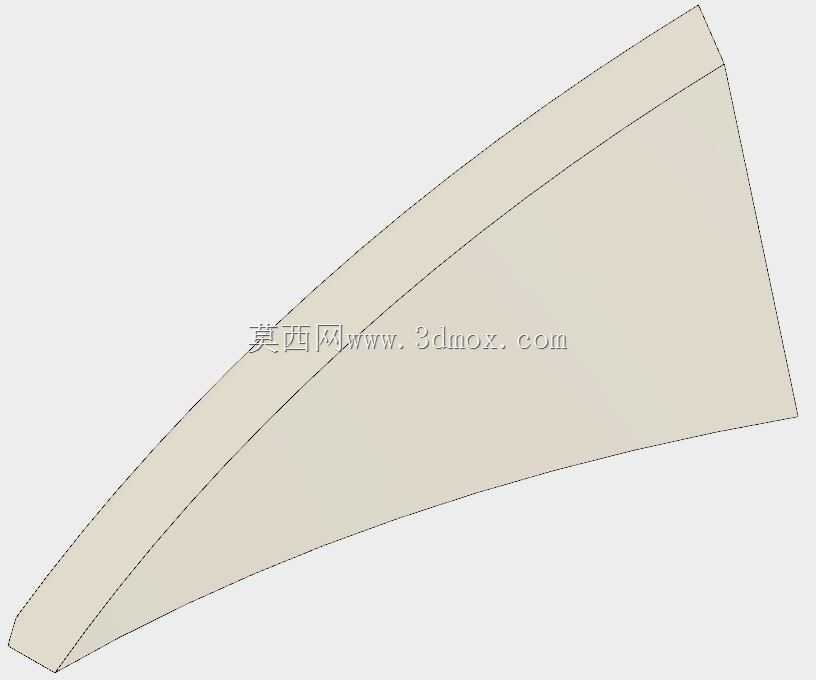

从结构设计角度看，坡道并非简单附加一块斜板。其坡面角度需要兼顾弹壳移动姿态与通过效率：坡度过缓会使弹壳停留时间变长，堆积风险升高；坡度过陡则容易让弹壳在坡面发生翻滚、竖立，反而增加反向卡料概率。模型中坡道与箱体侧壁、板边的衔接处采用平滑过渡，避免出现新的台阶或尖角，使黄铜弹壳在金属表面滑动时不会被底缘、口部刮蹭。坡道边缘与相邻运动部件之间保留必要安全间隙，既不干涉原有箱体内部空间，也不会因装配偏差产生摩擦。

在安装边界方面，该坡道需贴合箱体内部已有轮廓，固定点靠近侧壁与板边连接区域，不能侵占弹壳主流通道。外形尺寸围绕原箱内凹槽位置确定，坡面覆盖范围从易卡滞缝隙向前延伸一段距离，保证弹壳在到达间隙前已经完成抬升动作。坡道厚度控制在较小范围内，避免减少箱体有效储料容积；背面与箱壁非垂直面之间形成稳定支撑，减少受弹壳挤压后的变形。

这类结构常见于小件排序、箱体喂料、弹药重装及类似五金件送料场景。对于表面光滑、长径比接近、容易侧翻或插入缝隙的零件，单纯依靠振动或重力送料稳定性不足，增加定向坡道后可显著降低停机清理频率。建模时需要重点还原坡面曲率、侧壁夹角、边缘缺口和安装孔位，使结构在装配后能够直接验证弹壳通过轨迹。对于结构设计人员而言，该模型的价值不在外观复杂度，而在于通过局部几何修正解决实际卡料问题，可作为箱式给料设备防卡结构的参考案例。
