FN FAL T48步枪枪口消焰制退器结构

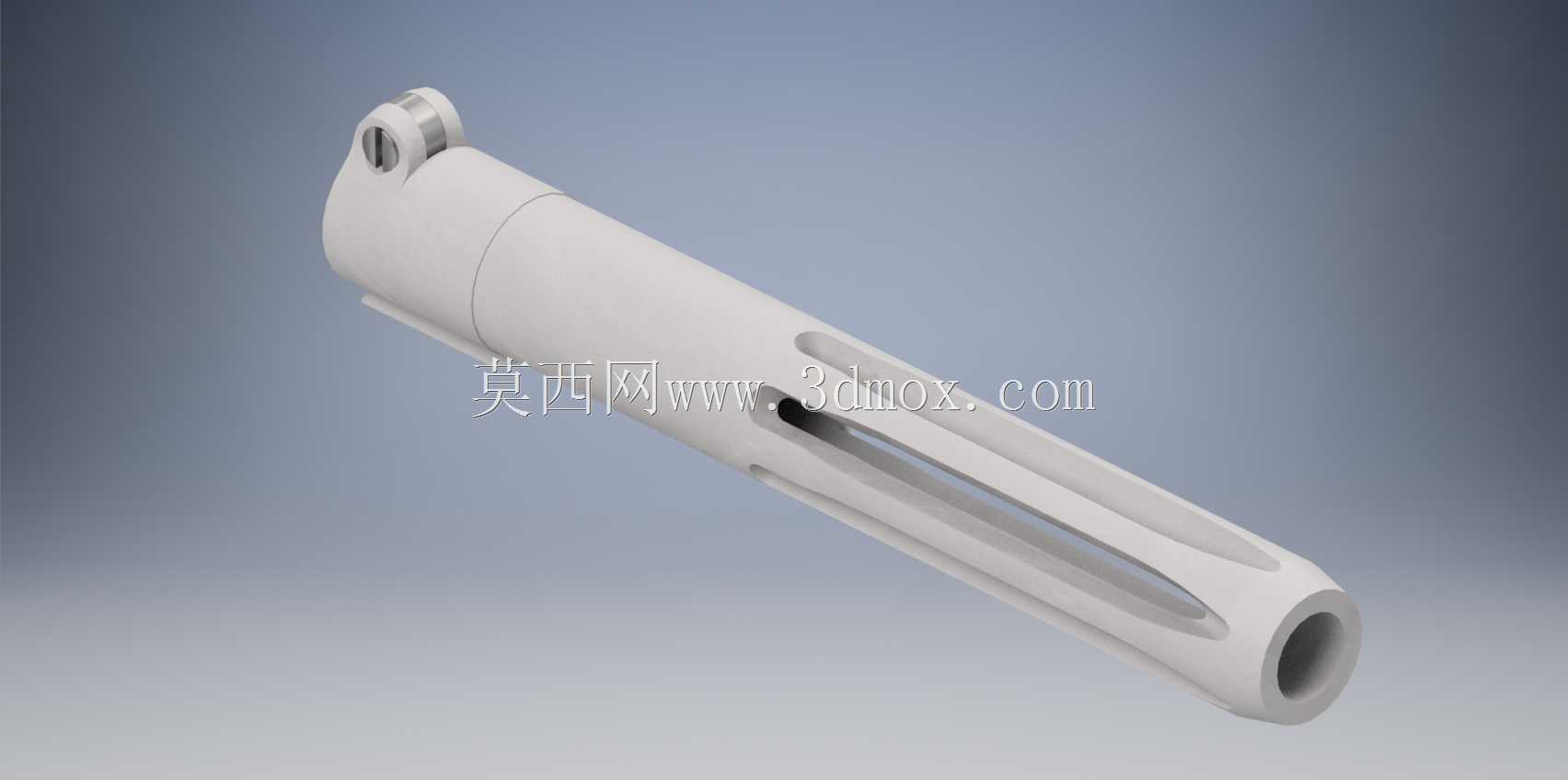

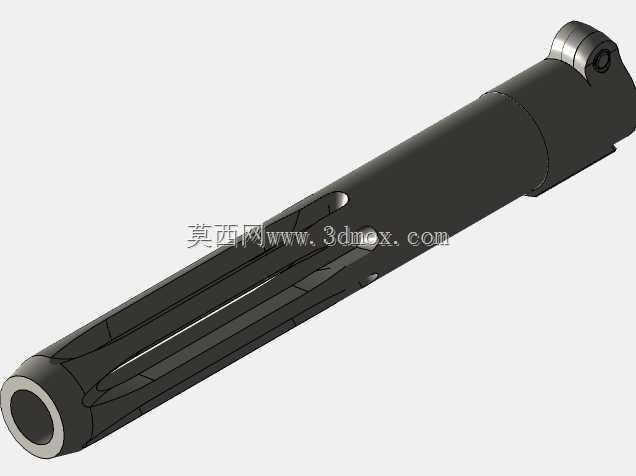

该枪口装置的三维结构围绕早期FN FAL及T48步枪的枪口接口展开，主体为长筒形回转体，前端开口与枪管内膛同轴，后端预留枪口螺纹配合段，并通过径向螺钉实现周向锁紧，防止连续射击后因振动出现松动。筒身沿轴向开设多组长条形泄气孔，火药燃气可从侧孔按预定方向排出，从而抑制枪口上跳、减弱可见焰区，同时降低连续射击时的火光暴露概率。

从安装边界看，设计时需严格控制后端螺纹的公称直径、螺距与有效旋合长度，保证端面与枪管定位台阶贴合到位；外径与护木、准星座周边保留足够间隙，避免拆装或射击振动时发生干涉。前端内孔与阳线直径保持同轴，公差过大会影响弹头初始姿态，过小则可能产生碰弹风险。筒身总长、泄气孔的位置与开孔面积直接决定制退效率和燃气导流方向，开孔过于靠后会使高压燃气过早向侧后方喷射，影响射手握持姿态；开孔面积不足则消焰制退效果减弱。

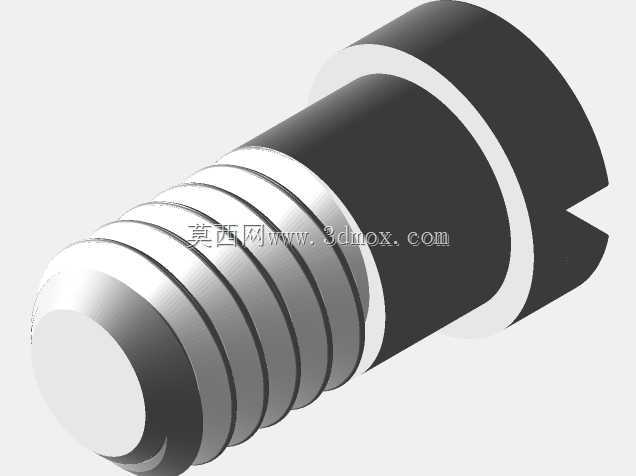

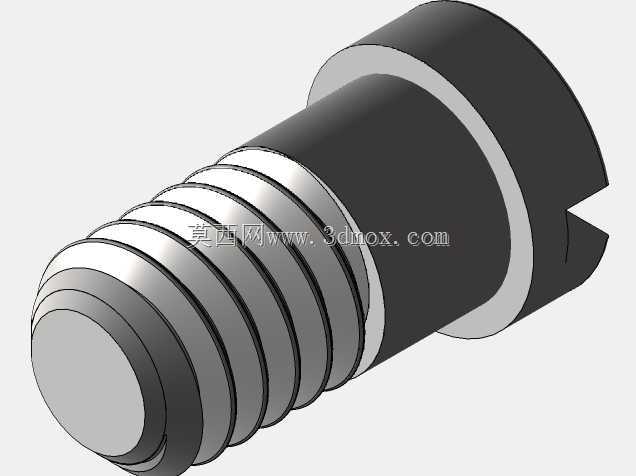

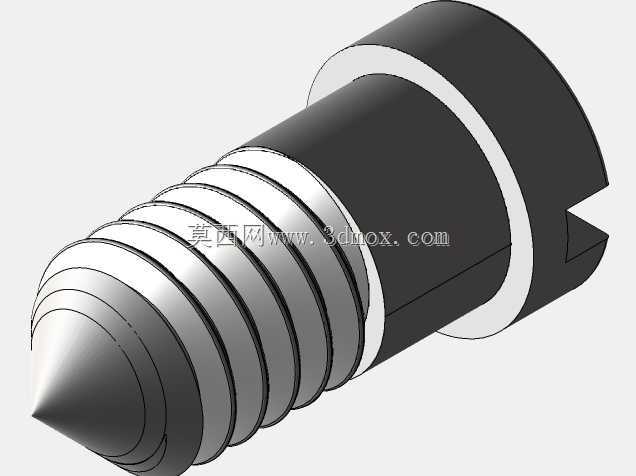

建模过程中，外圆、内孔与螺纹段应保持同一基准轴线，长槽特征采用阵列或对称约束，保证两侧质量分布均衡，减少附加偏心。侧壁开槽后会削弱筒体抗弯截面，因此在槽间保留连续加强筋，兼顾减重与结构刚度。后端紧定螺钉孔需垂直于螺纹轴线，孔位避开薄壁区域，螺钉拧紧后不突出外圆面，以免影响外观和操作。

这类枪口装置主要用于步枪射击训练、装备结构展示、影视道具复刻及轻武器原理教学等场景。结构工程师在类似筒形件设计中，可参考其气流通道布局、锁紧方式和安装定位思路：先确定枪口连接接口，再布置泄气孔道，随后校核壁厚、同轴度和装配间隙，最后完善表面过渡与倒角，避免应力集中。实物加工时，外圆与内孔可采用车削一次装夹完成以保证同轴度，侧向长槽通过铣削或线切割成形，螺纹收尾处留出退刀空间，螺钉孔加工后做去毛刺处理。整体结构没有复杂曲面，关键在于尺寸链控制、燃气导流方向与安装可靠性的平衡。
