螺旋轨道弹珠升降输送玩具结构

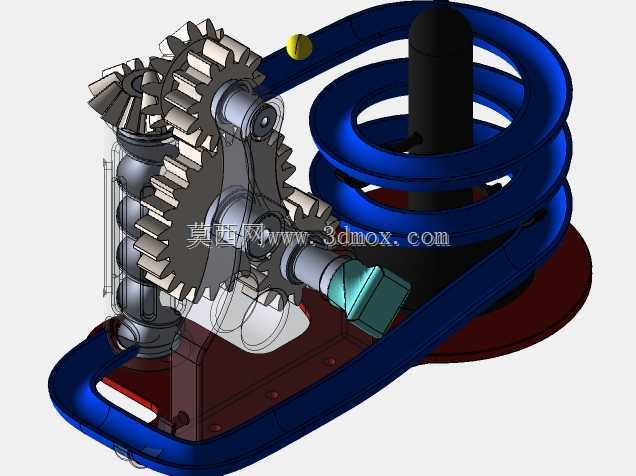

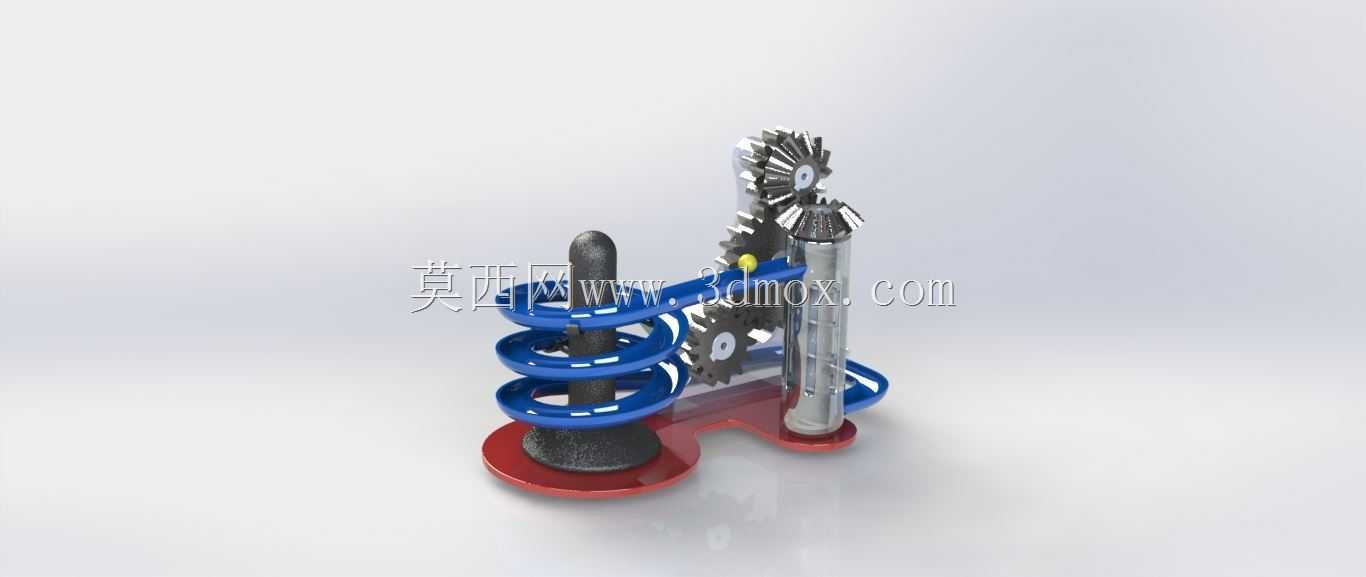

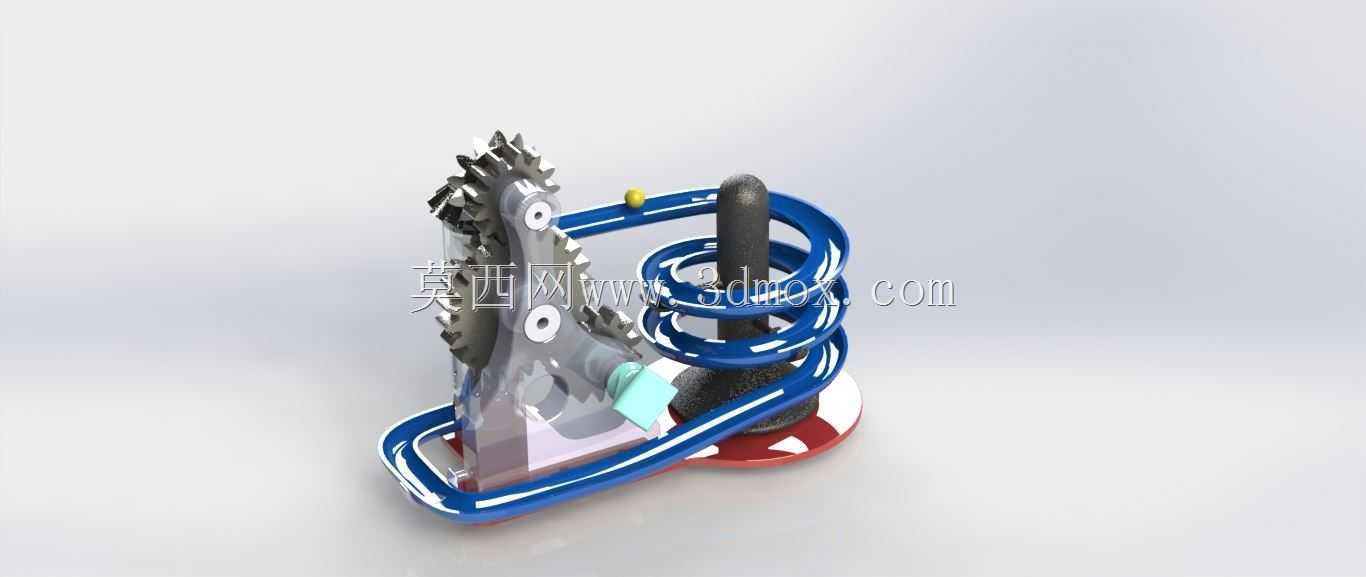

该结构以小直径弹珠循环运动为核心，把垂直提升、螺旋下降和齿轮传动整合在同一底板上，适合用于桌面机械演示、科教展品以及休闲玩具开发。弹珠从底部轨道进入提升段后，由带齿构件逐格托举至高点，再沿蓝色螺旋滑道靠自重下滑，过程中不需要额外气源或电控元件，仅靠手动或低速驱动即可形成连续循环。

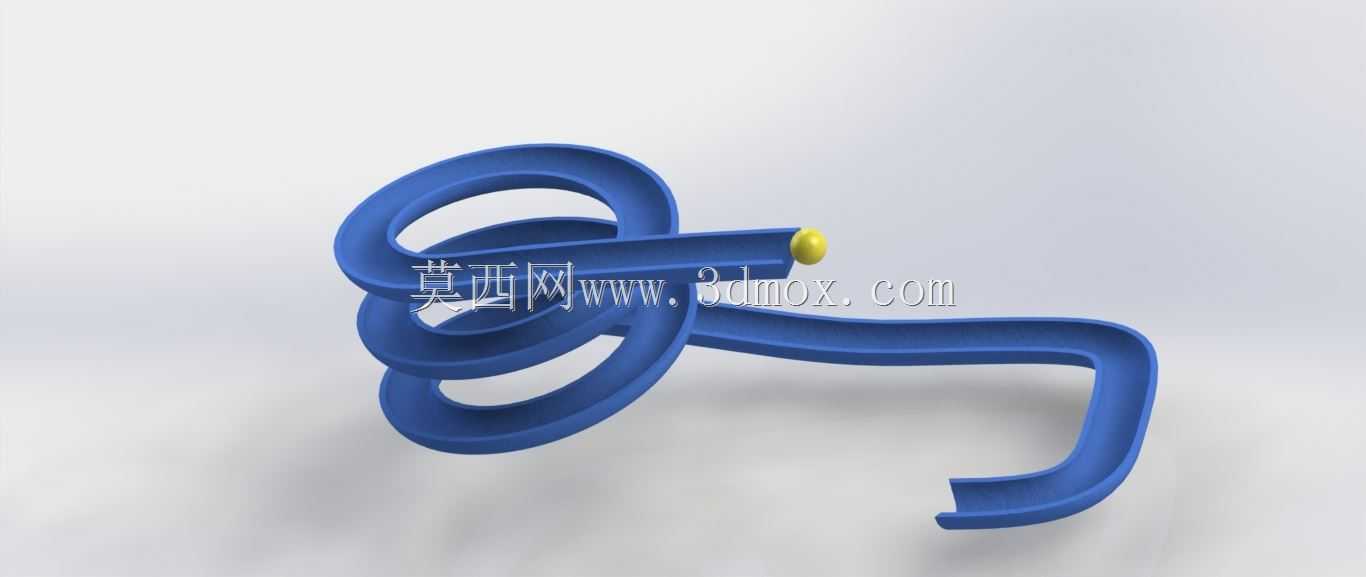

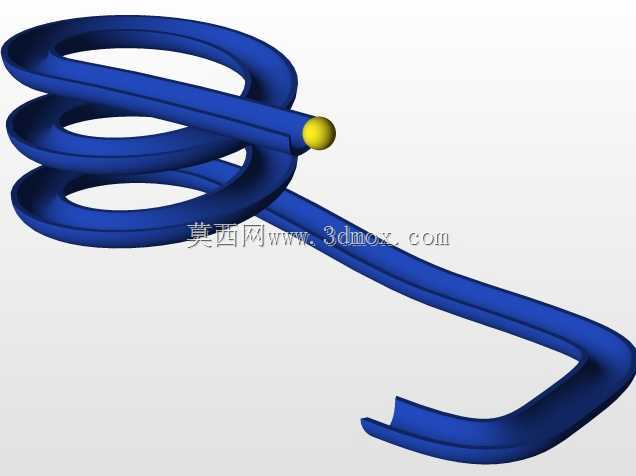

设计上优先考虑运动可靠性。提升侧采用齿形托片与侧向导板配合，限制弹珠在上升过程中的径向窜动；螺旋滑道采用封闭槽截面，转弯处保持连续曲率，避免弹珠在高速段卡滞或跳出。中心立柱同时承担滑道支撑和旋转轴定位功能，底部圆盘扩大接地面积，使整机在桌面放置时更稳定。

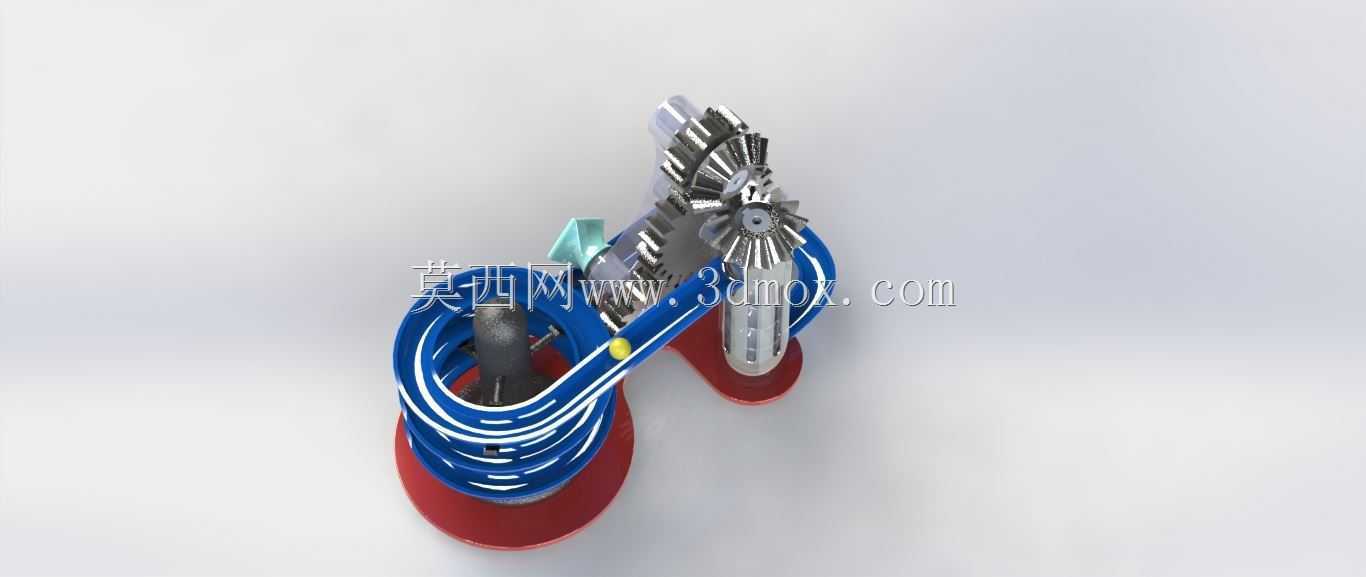

从安装边界看，整体占地接近小型台历范围，高度约相当于普通水杯，外围不需要预留大尺寸维护空间。底部轮廓由圆盘和矩形底板组合而成，驱动侧与滑道侧的重心基本落在底板中部，因此运行时振动较小。若用于展柜，可在底板下方增加薄型垫脚；若用于批量生产，底板、立柱和轨道可分别拆件，再通过卡扣或紧固件装配。

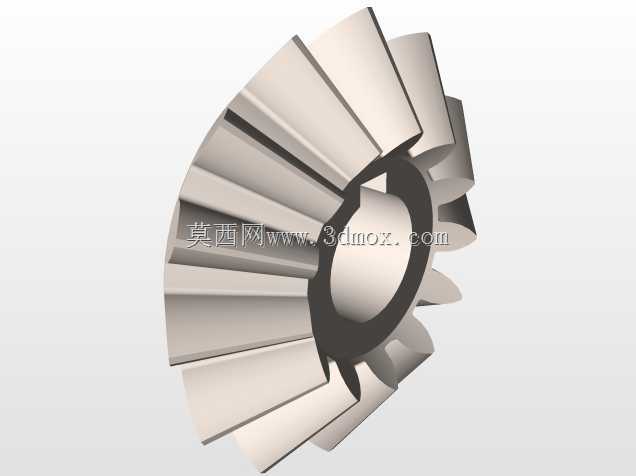

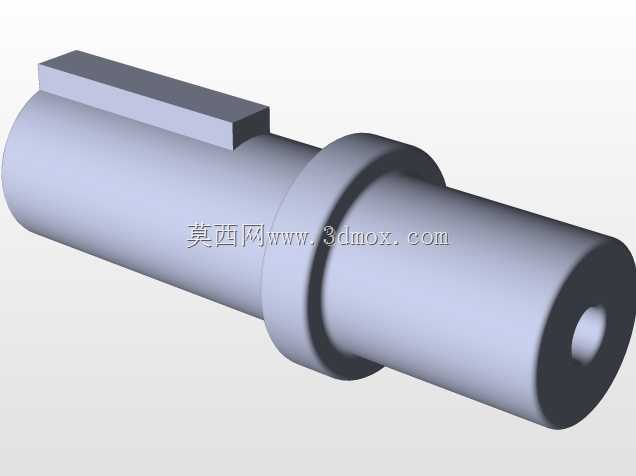

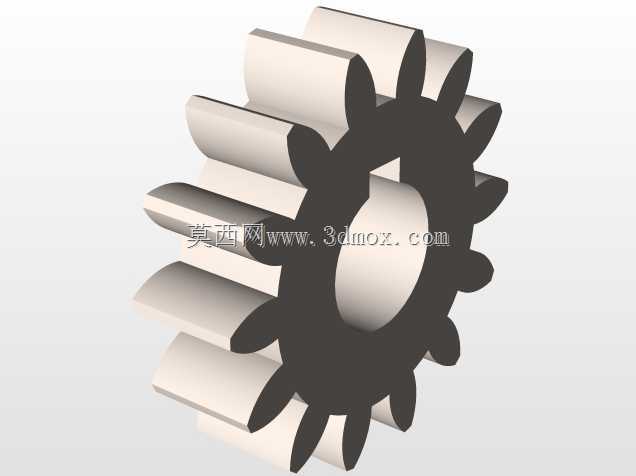

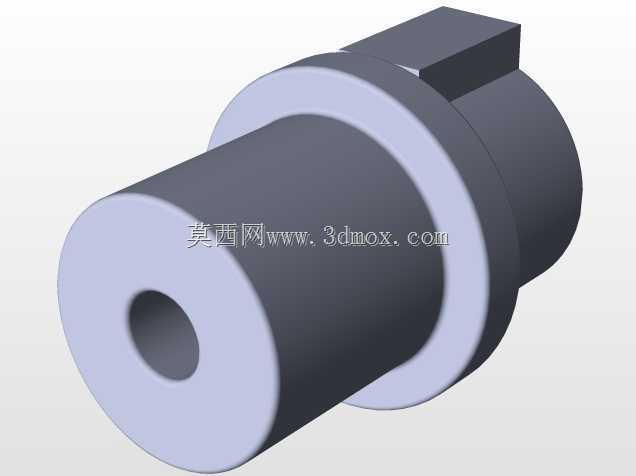

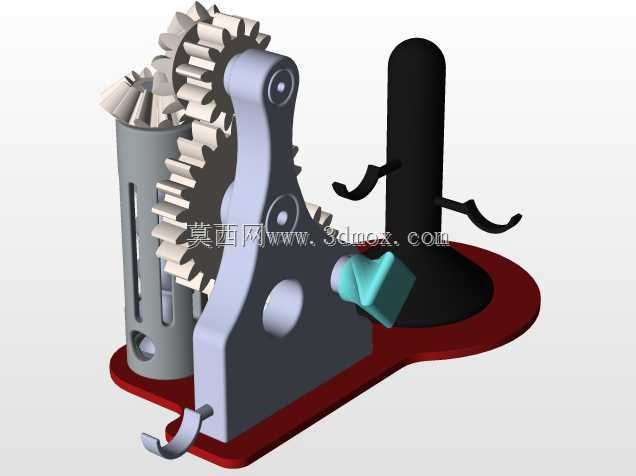

传动部分外露的大齿轮不仅传递动力，也直观展示啮合关系。齿轮与提升构件之间通过轴系连接，侧向设置限位块，保证托片在每个循环中准确接住弹珠。轨道入口处做了导向收口，即使弹珠到达底部时姿态略有偏差，也能被重新导入提升位置。这种把机械原理可视化的处理方式，便于结构工程师验证槽道宽度、转弯半径和提升节拍之间的匹配关系。

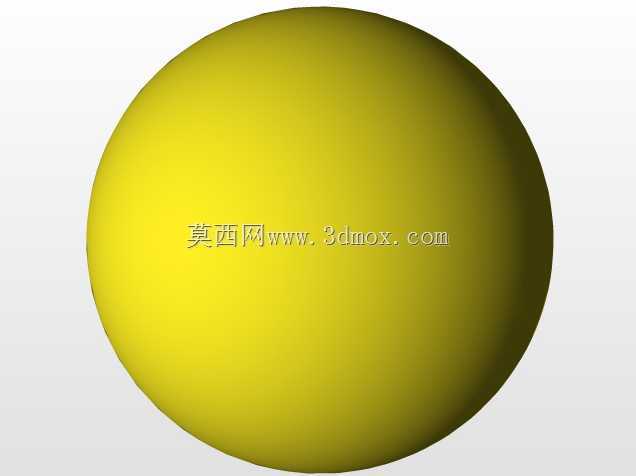

实际建模时需要重点检查三类干涉：一是齿轮齿顶与护板之间的安全间隙，二是螺旋滑道与中心立柱在各圈高度上的贴合关系，三是弹珠在最低点从水平轨道转入提升齿片时的让位空间。弹珠直径决定槽道净宽和护栏高度，通常槽宽略大于弹珠直径即可，过宽会使行进轨迹发散，过窄则会增加摩擦阻力。

该方案没有复杂的钣金折弯和深腔结构，零件多为板件、柱件、齿轮和成型轨道，适合通过3D打印、数控加工或注塑方式制作。用于教学场景时，可将外罩改为透明材料，直接观察弹珠在螺旋段的加速、转向和排队等待状态；用于玩具场景时，则可在驱动端加入摇柄，让使用者通过手感理解齿轮速比与提升频率的关系。整体结构紧凑、动作连续，既具备完整的机械循环逻辑，也保留了玩具所需的观赏性和互动性。
