Nexen双Flex膜片式联轴器三维结构设计

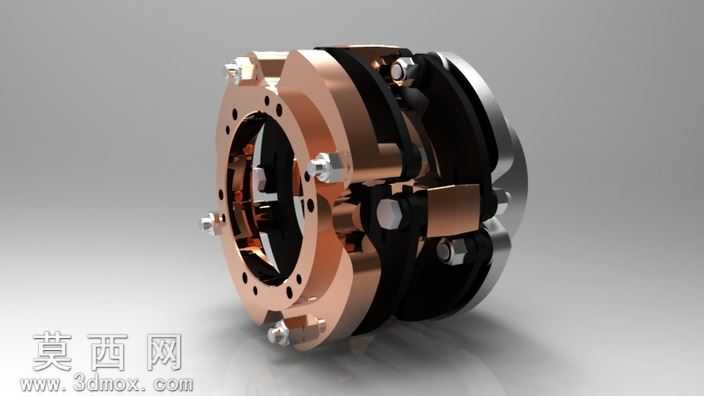

本作品为Nexen双Flex膜片式联轴器的高精度三维建模成果，建模过程中严格遵循工业级传动部件的尺寸规范与结构逻辑，完整还原了该款联轴器的全部装配细节。建模阶段首先完成核心基准轴系的搭建，以两端法兰的安装孔位为定位基准，逐一构建法兰基体、膜片组、锁紧螺栓、定位销、间隔衬套等独立零件，每个零件的倒角、螺纹退刀槽、安装沉孔等工艺细节均按照实物测绘参数进行还原，确保各零件间的装配公差符合机械设计标准，可直接用于虚拟装配验证与运动仿真。材质渲染环节针对不同部件的工业实际材质进行参数调校：两端法兰采用铜合金材质参数，还原金属表面的细腻磨砂质感与暖铜色金属光泽，金属表面的细微加工纹理通过粗糙度贴图进行模拟，避免塑料感失真；中间叠层膜片组采用高强度弹簧钢材质，调校出深黑灰色的金属哑光质感，同时还原膜片叠层间的细微缝隙层次；锁紧螺栓、定位销等标准件采用镀锌钢材材质，呈现亮银色金属反光效果，不同材质间的光影反射层次清晰，渲染出的效果图可直观展示产品的工业质感。结构设计上，该双Flex耦合结构采用两组对称布置的金属膜片作为弹性补偿元件，相比单膜片联轴器具备更强的径向、角向与轴向偏差补偿能力，建模时完整还原了膜片与法兰间的夹紧式连接结构，螺栓预紧后的贴合面细节、膜片的预变形安装状态均做了对应呈现，能够清晰展示该款联轴器无间隙传动、高扭转刚度、免维护的结构优势。设计思路围绕工业传动场景的实际需求展开，建模全程兼顾结构准确性与工程实用性，所有零件均可单独导出用于工程出图、3D打印样件验证或者传动系统的虚拟装配调试，能够帮助机械设计人员快速理解膜片联轴器的工作原理与装配关系，也可直接用于设备选型阶段的装配干涉校验，大幅缩短传动系统的设计验证周期。
