工业用双侧悬臂支撑立架结构设计

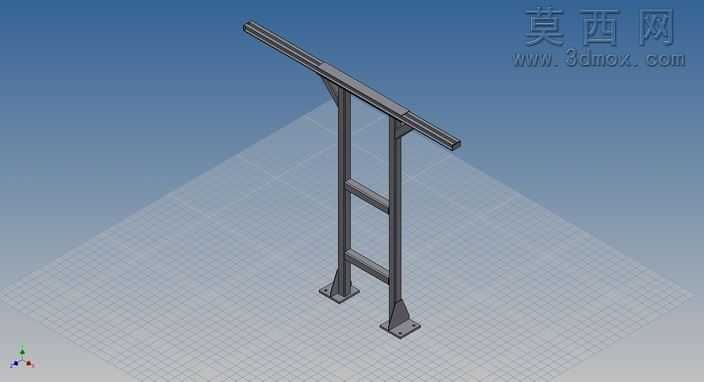

本作品为工业场景使用的双侧悬臂支撑立架，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械结构设计的受力合理性原则，对各部件的装配关系做了全约束处理，确保各零件之间无干涉、装配逻辑符合实际生产加工要求。整体结构采用双立柱作为主承重主体，立柱底部设计带安装孔的方形法兰底座，可通过膨胀螺栓或焊接方式与地面基础牢固连接，保障整体支架的抗倾覆能力与承重稳定性；两根立柱之间设置两层横向连接筋板，既强化了双立柱的整体刚性，避免单侧受力时立柱出现形变偏移，也可作为临时踩踏结构方便设备安装调试时的登高操作。立柱顶部向单侧延伸出双平行悬臂梁，悬臂梁与立柱连接处设置三角加强筋结构，分散悬臂承重时的应力集中点，避免连接处出现断裂风险，悬臂梁采用等截面型材结构设计，梁体预留标准安装槽位，可适配输送线导轨、吊装滑轨、检测设备挂载等多种工业场景的安装需求。材质设计上整体采用碳素结构钢作为基材，渲染时对表面做哑光喷塑处理效果呈现，底座与加强筋部位做了倒角与圆角处理，既避免尖锐边角带来的安装安全隐患，也优化了应力传递路径。设计过程中优先考虑结构的通用性与易加工性，所有零部件均采用标准型材与常规板材加工而成，无需特殊定制异型构件，可有效降低生产制造成本与安装难度，同时建模时对各连接部位的螺栓孔位做了标准化设计，可直接对接常规标准紧固件，方便后期的维护与部件更换。整体结构受力经过模拟校核，可满足中等载荷的悬臂挂载需求，适用于生产车间流水线侧边挂载、仓储区域轻型物料吊装、检测工位设备支撑等多种工业使用场景，结构简洁稳固，安装便捷，具备较强的实用适配性。
