工业卷材涂覆用涂抹器辊结构设计

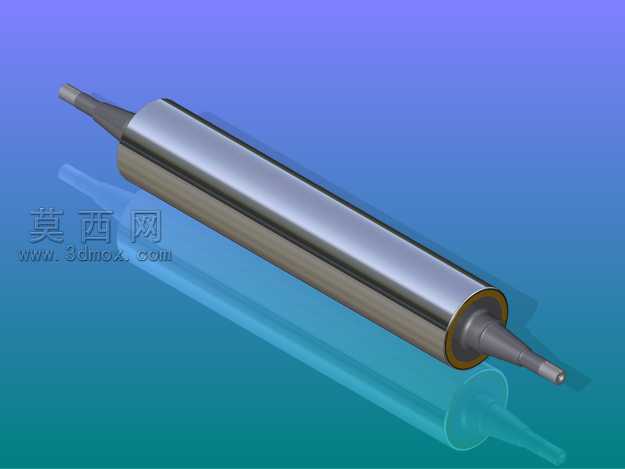

本模型为工业卷材涂覆工序专用的涂抹器辊三维设计成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先依据卷材涂覆的工艺受力需求确定辊体的基础尺寸参数，将整体结构拆分为辊身主体、两端阶梯轴颈、端部定位轴段三个核心模块分别建模。辊身主体采用回转体特征构建，外圆柱面严格控制同轴度公差，表面赋予高抛光金属材质，模拟实际生产中镀铬辊面的高光金属质感，渲染阶段调整环境反射参数，还原金属辊面的镜面反射效果，同时在辊身与轴颈的衔接位置添加圆角过渡特征，避免应力集中问题。两端阶梯轴颈按照轴承装配的标准尺寸设计，依次设置密封位、轴承位、传动连接位的不同轴径，轴端的扁位结构用于与传动机构的扭矩传递，建模时对轴肩位置添加退刀槽特征，符合机械加工的工艺要求。材质分配上，辊身主体赋予高铬不锈钢材质，调整粗糙度参数至0.8以下，模拟实际工作中光滑不粘料的表面特性；轴颈部分赋予调质45钢材质，表面做发黑处理的哑光金属质感，区分不同部件的材质差异。设计过程中重点考量辊体的动平衡性能，整体结构沿中心轴线完全对称，辊身内部可根据实际工况需求设计为中空结构以减轻自重，降低传动负载。渲染输出时采用蓝青渐变的工业展示背景，添加半透明的投影效果体现辊体的圆柱形态，同时在辊身下方添加半透明的反射虚影，强化金属表面的质感表现。整体结构设计兼顾了涂覆作业中涂层均匀性的要求，光滑的辊面可以保证卷材经过时涂层厚度一致，两端的轴颈结构适配标准轴承座安装，可直接集成到各类卷材涂覆生产线中，模型的所有特征均保留参数化编辑属性，可根据不同的卷材幅宽、涂覆速度需求调整辊身长度、直径等参数，适配不同的生产场景。
