DREMEL3D打印机平台加固结构件

在桌面级FDM3D打印的实际生产与日常使用场景中，打印平台的刚性不足、Z轴传动末端的步进电机堵转，是长期影响成型件良率的两类典型问题。不少用户在打印大尺寸薄壁件、高填充率功能件时，会遇到平台随喷头移动产生微幅共振、首层附着力不均、层纹偏移等现象，严重时还会因传动阻力异常触发电机失步。这套针对DREMEL3D打印机E3D20平台开发的加固结构，正是从机械约束与传动稳定性两个维度切入，对原有平台运动系统做补强。

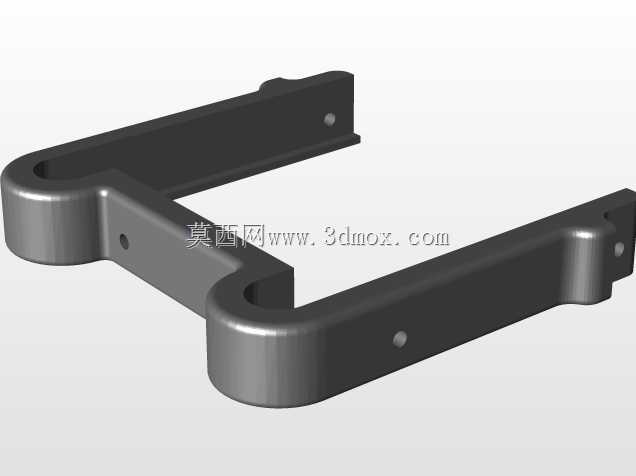

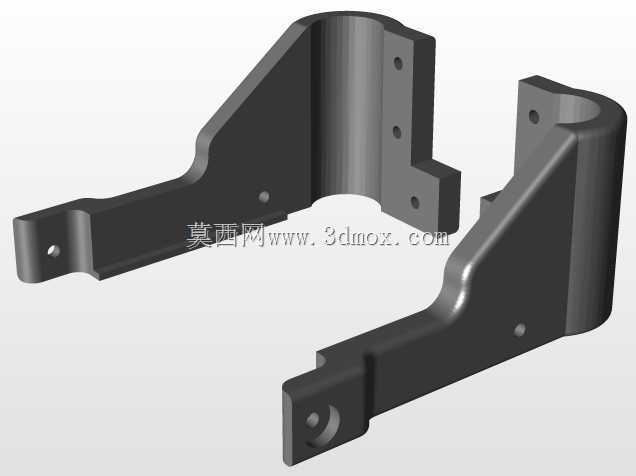

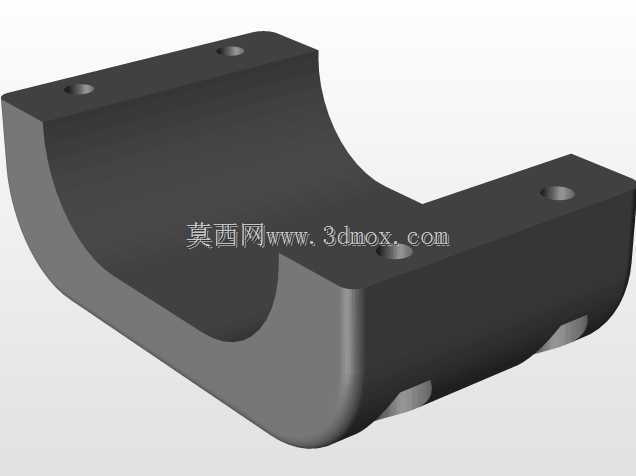

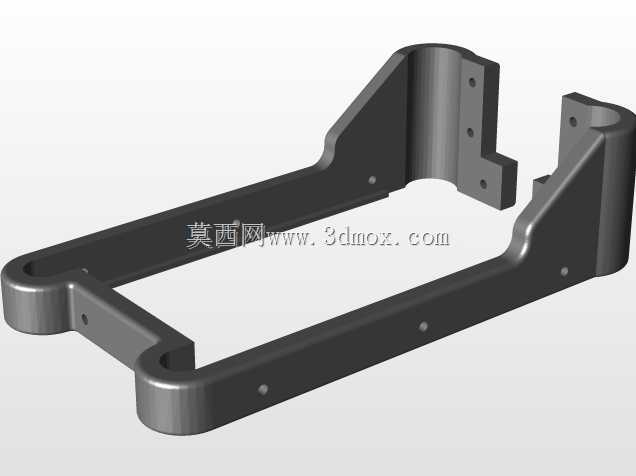

从结构功能上看，加固件直接作用于热床平台与Z轴升降导向的连接区域，通过增加金属连接座的受力截面、优化锁紧点分布，把原本单点或窄边支撑的平台载荷，分散到多组对称的安装位上。这样一来，喷头在XY方向快速启停、换向时产生的惯性冲击，不会再轻易引发平台的俯仰或横向晃动；平台在Z轴升降过程中的直线度也更容易保持，尤其在长时间连续打印、平台持续受热的工况下，能明显降低因结构微变形带来的层高误差。

设计思路上，这套加固结构没有改动打印机的核心框架与原有传动路径，而是采用附加式安装方案，充分利用设备原有螺孔与导向轴的安装边界。结构件的外形贴合E3D20平台底部的钣金与型材空间，避让了热床调平弹簧、加热线、温度传感器走线以及Z轴丝杆的运动行程，不会与喷头组件、冷却风道发生干涉。对于需要自行制作该零件的使用者，既可以分段加工以适配普通设备的加工范围，也可采用30%填充率进行打印制作；若追求更高的刚性与长期尺寸稳定性，选用金属材质加工会更合适。

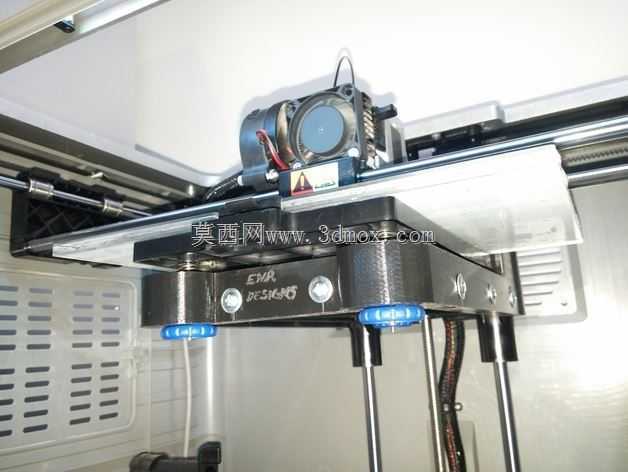

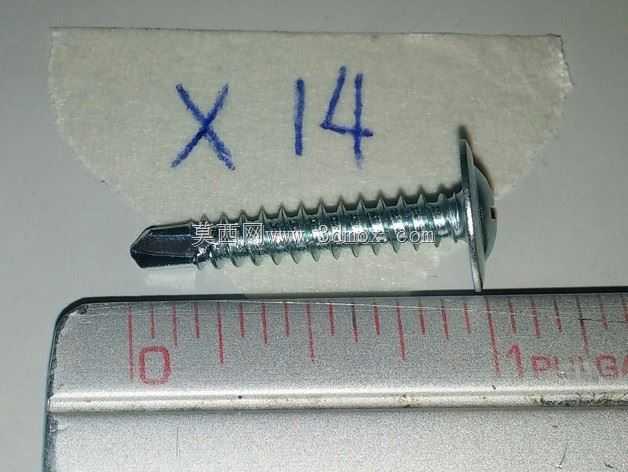

安装边界方面，加固件围绕现有导向光轴、平台支撑板和Z轴电机座的相对位置设计，不需要对原机主体进行切割或焊接。装配完成后，应重新均匀紧固平台各处内六角螺钉，使各支撑点受力一致，再配合平台调平工序，让热床表面与喷头运动平面保持平行。实际测试表明，补强后的平台在高速打印、大模型满幅打印时振动显著减小，首层附着更稳定，Z轴末端步进电机因附加载荷不均导致的堵转问题也得到改善。

对于结构设计人员而言，这类平台加固件的价值不在于改变打印机的基本功能，而在于通过局部刚性提升释放设备的成型稳定性。它适用于教学实验室、产品打样工作室、小批量零件制作等场景，尤其适合经常打印高精度功能件、需要长时间无人值守打印的用户。建模时需要重点核对平台底部安装孔距、导向轴中心距、热床支撑螺钉的伸出长度，以及加固件与Z轴螺母座之间的安全间隙；同时要预留走线空间，避免加热线在平台反复升降过程中被拉扯或摩擦。通过这些细节约束，加固结构才能在不牺牲原有设备维护便利性的前提下，提升打印过程的一致性与可靠性。
