扇形组合式半径测量规结构设计

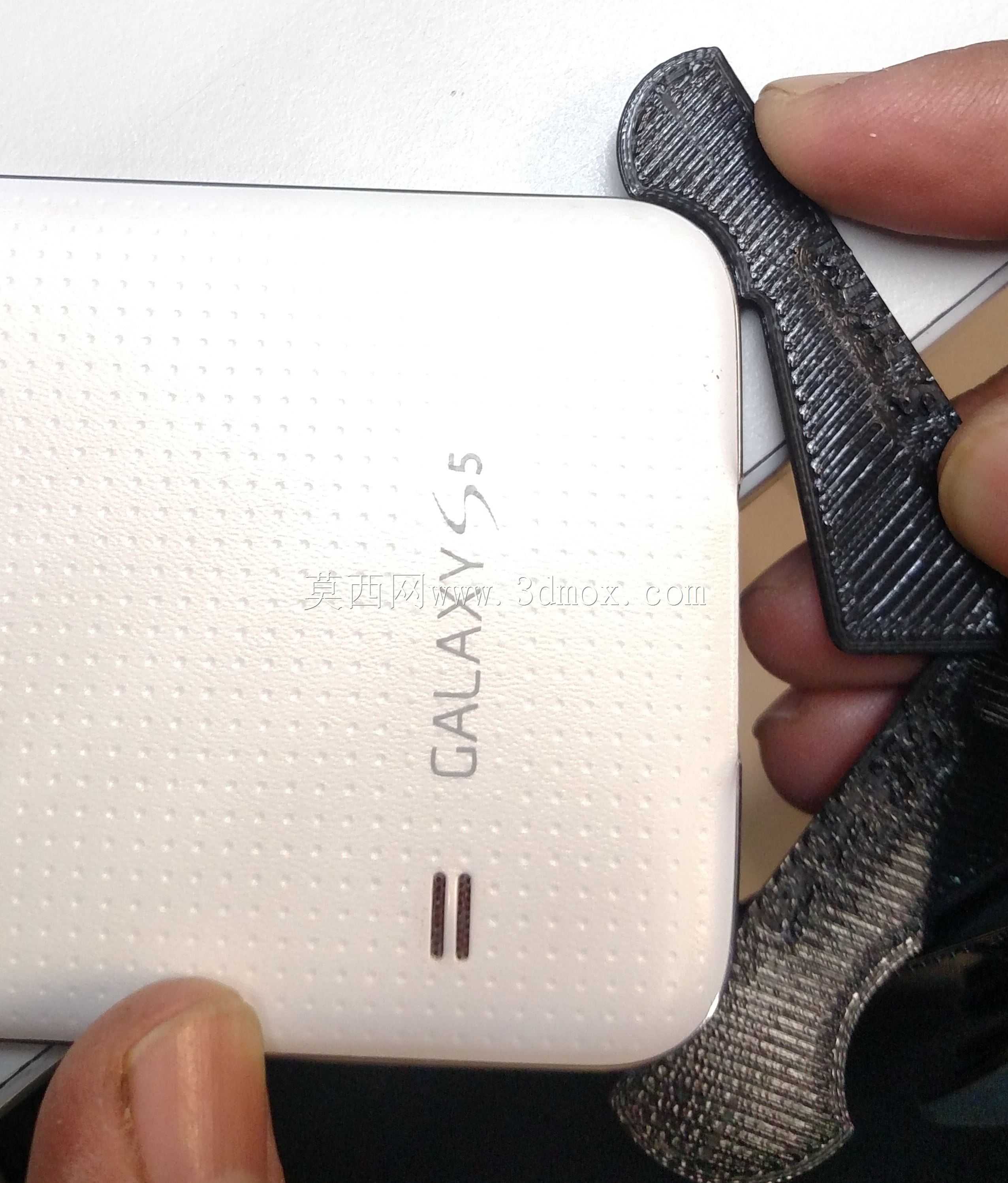

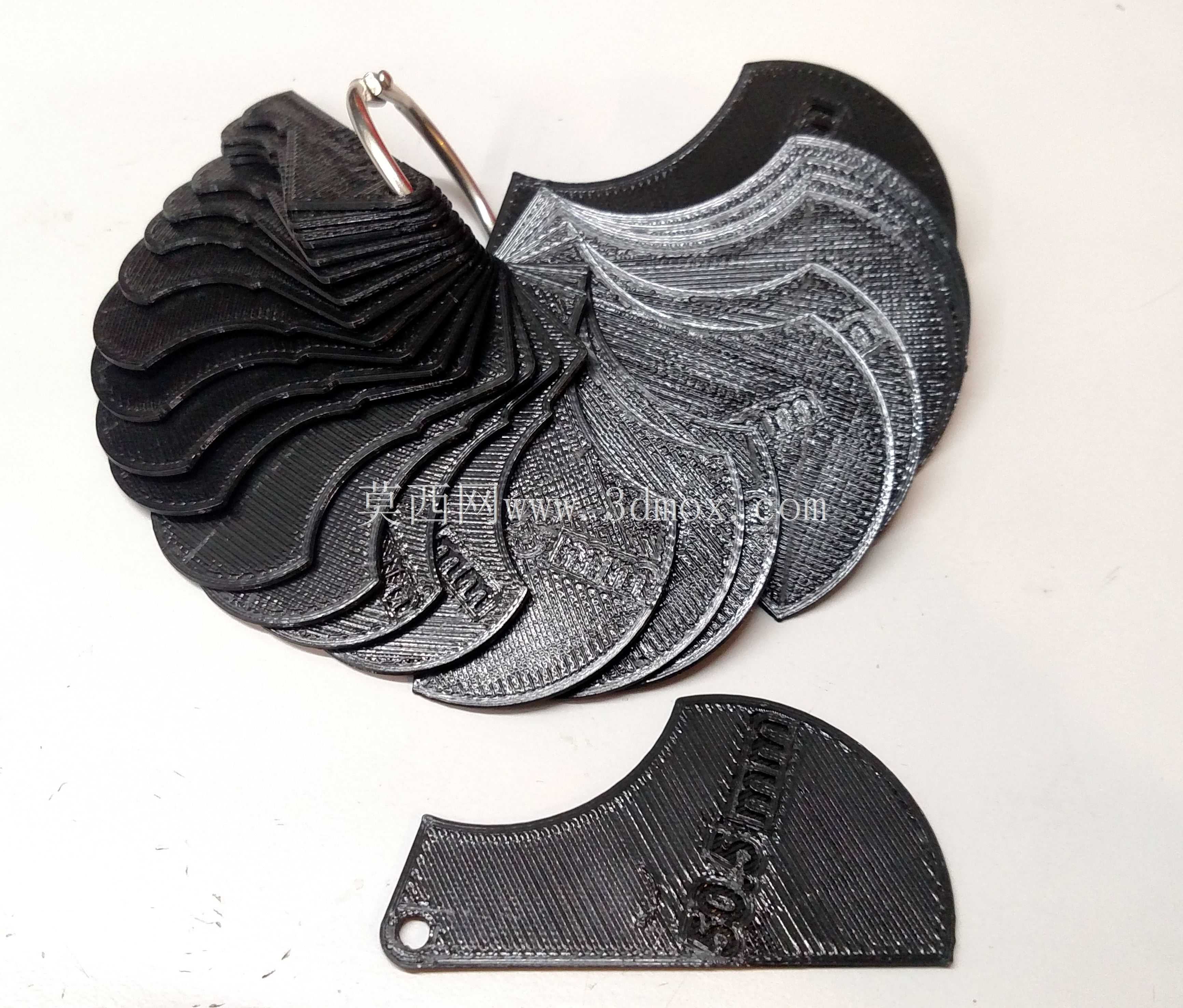

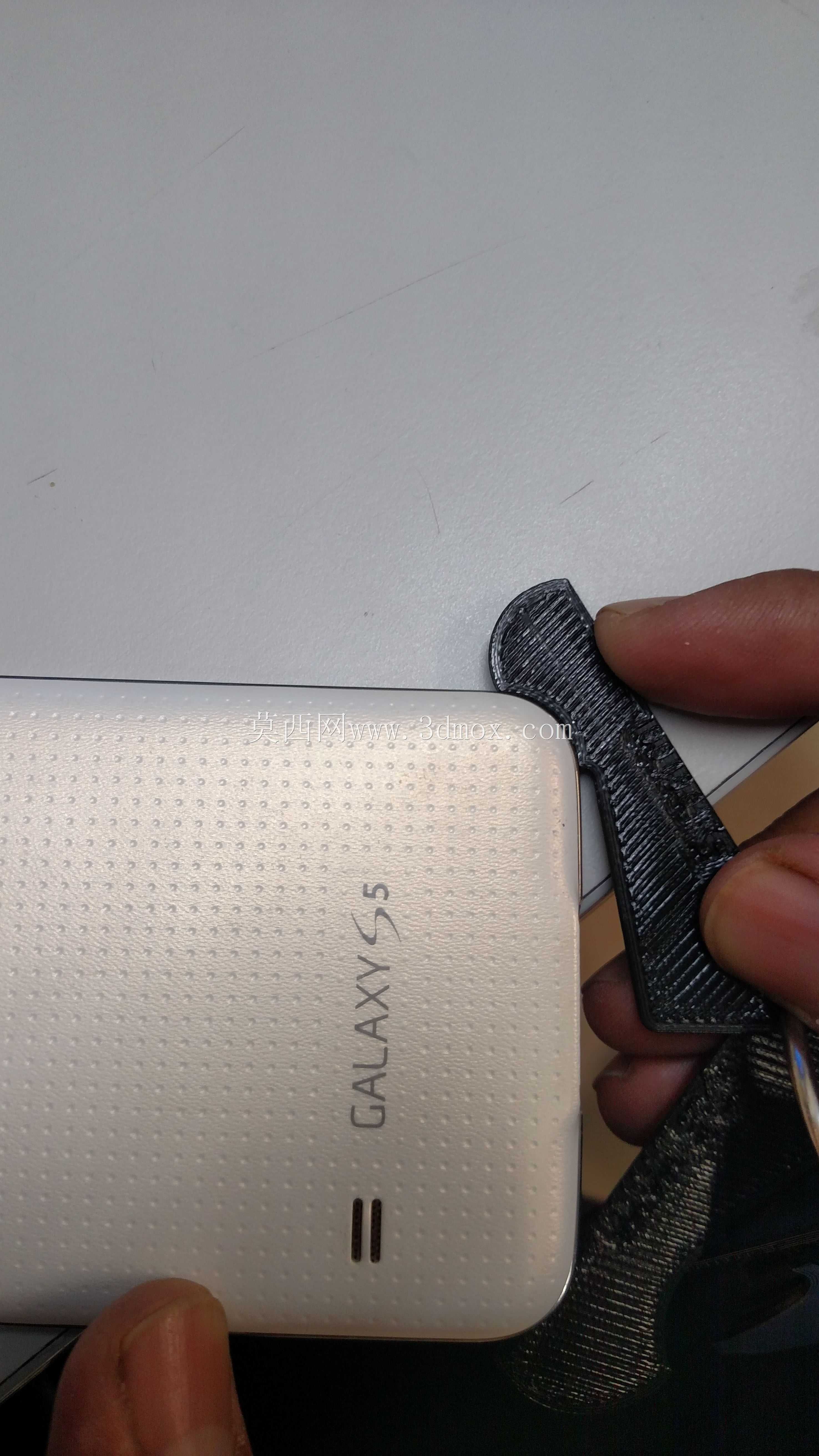

这套扇形组合式半径测量规，是面向机加工现场、3D打印调机、钣金件快速检测场景开发的便携测量工具，区别于传统固定量程的单片半径规，采用多片叠装加钥匙环串接的结构，单组规片覆盖常用小半径区间，能满足日常加工过程中快速核验圆弧轮廓的需求，不用反复更换整套量具，掏出来就能直接比对。从结构设计逻辑来看，规片做了薄厚两种规格区分，薄款规片主要用于窄槽、内凹小圆弧的贴合检测，厚度控制在1mm以内，能深入狭窄型腔完成圆弧面的贴合比对，不会因为规片厚度卡滞在槽口影响测量判断；厚款规片则针对外圆弧、大敞口内圆弧的检测，厚度提升到2mm左右，手持施力时不容易变形，反复贴合摩擦也不会快速磨损边缘，延长整套量具的使用寿命。规片的外形采用扇形轮廓，测量边做了精准的圆弧加工，每一片对应一个固定的半径值，数值直接蚀刻在规片表面，不用翻查刻度表，现场比对时一眼就能读出对应数值。串接结构采用标准金属钥匙环，所有规片端部都做了统一尺寸的安装孔，孔位距离测量边的距离经过精准计算，确保规片绕环展开时，每一片的测量圆弧都能完全露出，不会被相邻规片遮挡，不用把规片拆下来就能直接比对工件，收合时所有规片能完全叠齐，整体体积和普通钥匙扣相当，能直接挂在工装裤腰带或者工具包挂点上，随取随用不会轻易丢失。在实际应用场景里，机加工车间的操机人员可以用它快速核验铣削出来的圆角是否符合图纸要求，不用每次都拿游标卡尺或者半径样板反复卡量，尤其是对于非整圆的圆弧段，比如零件倒角处的过渡圆弧、钣金折弯的内R角、3D打印零件的支撑接触面圆弧，直接把对应规片贴上去，看贴合面有没有漏光就能快速判断尺寸是否合格，比传统接触式测量效率提升不少。针对3D打印场景的使用需求，规片本身也做了适配优化，薄款规片可以用来调整打印平台的Z轴间隙，通过不同厚度的规片塞入喷嘴与平台之间，快速校准首层打印高度，不用额外准备塞尺，一套工具兼顾测量和调机两种用途。规片的非测量边做了圆弧倒角处理，手持的时候不会划手，边缘没有毛刺，即使长时间拿在手里反复比对也不会磨伤手指。每一片规片的测量圆弧都做了边缘去毛刺处理，贴合工件的时候不会刮伤已加工表面，对于表面粗糙度要求高的铝件、亚克力件也能放心使用，不会留下划痕影响工件外观质量。整套规片展开后呈扇形排布，找对应半径值的时候可以快速翻找，比零散的单片规片整理效率高很多，不会出现单片丢失找不到的情况，日常巡检、现场调机、首件检测都能快速上手，不需要专门的操作培训，新入职的操机人员拿到手就能直接用。
