基于Dicom数据的口腔颌面医学3D打印件

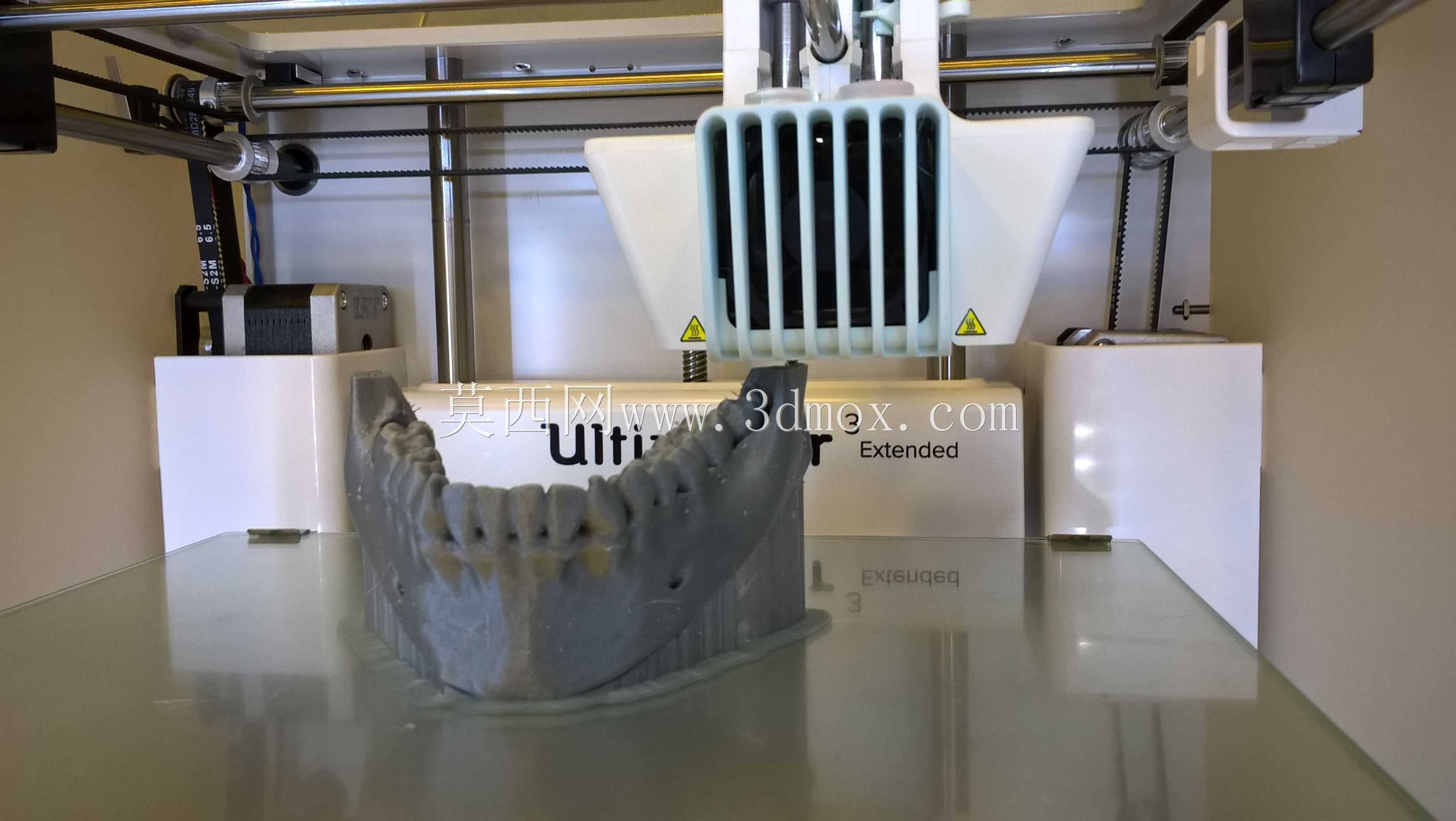

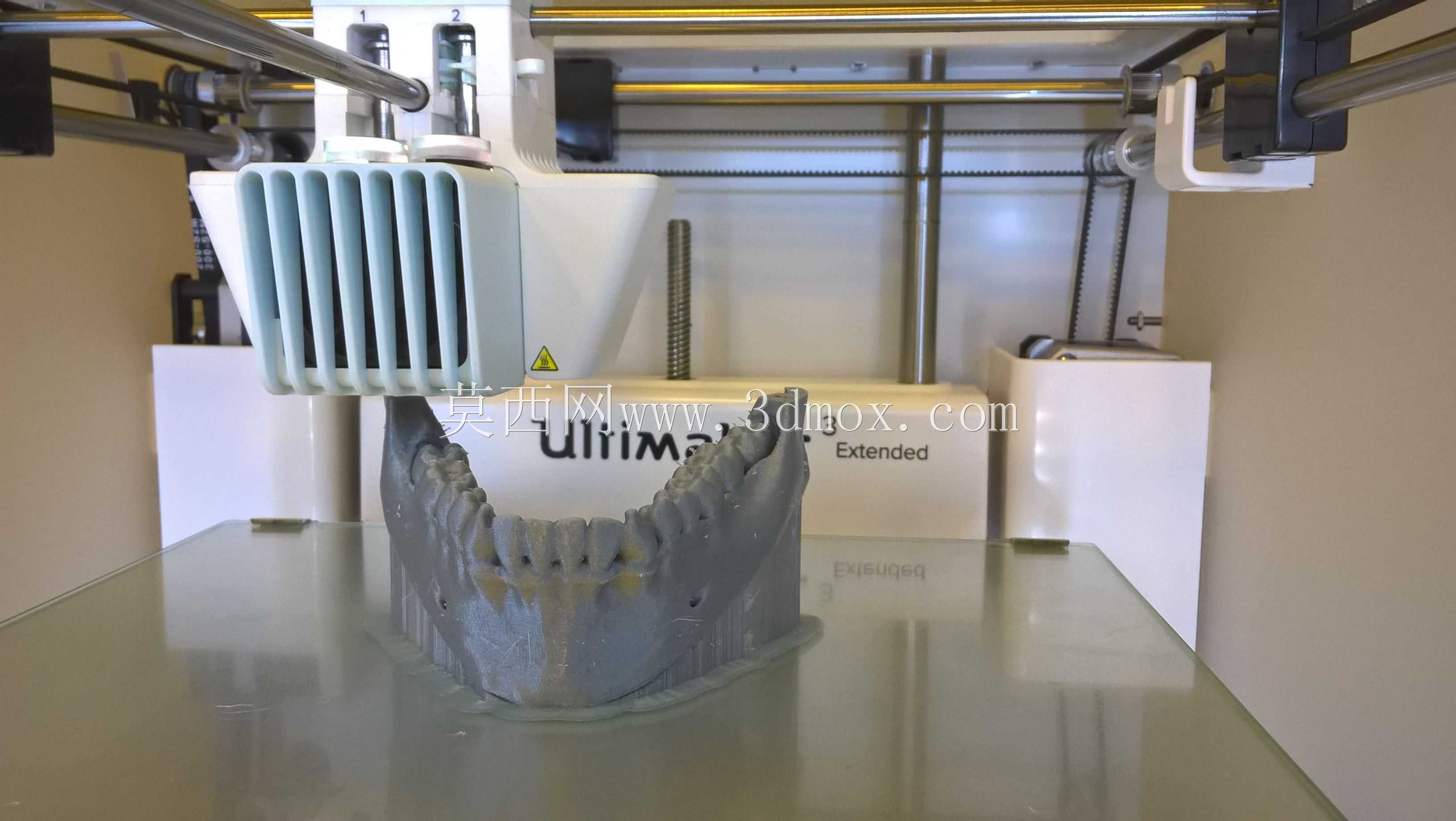

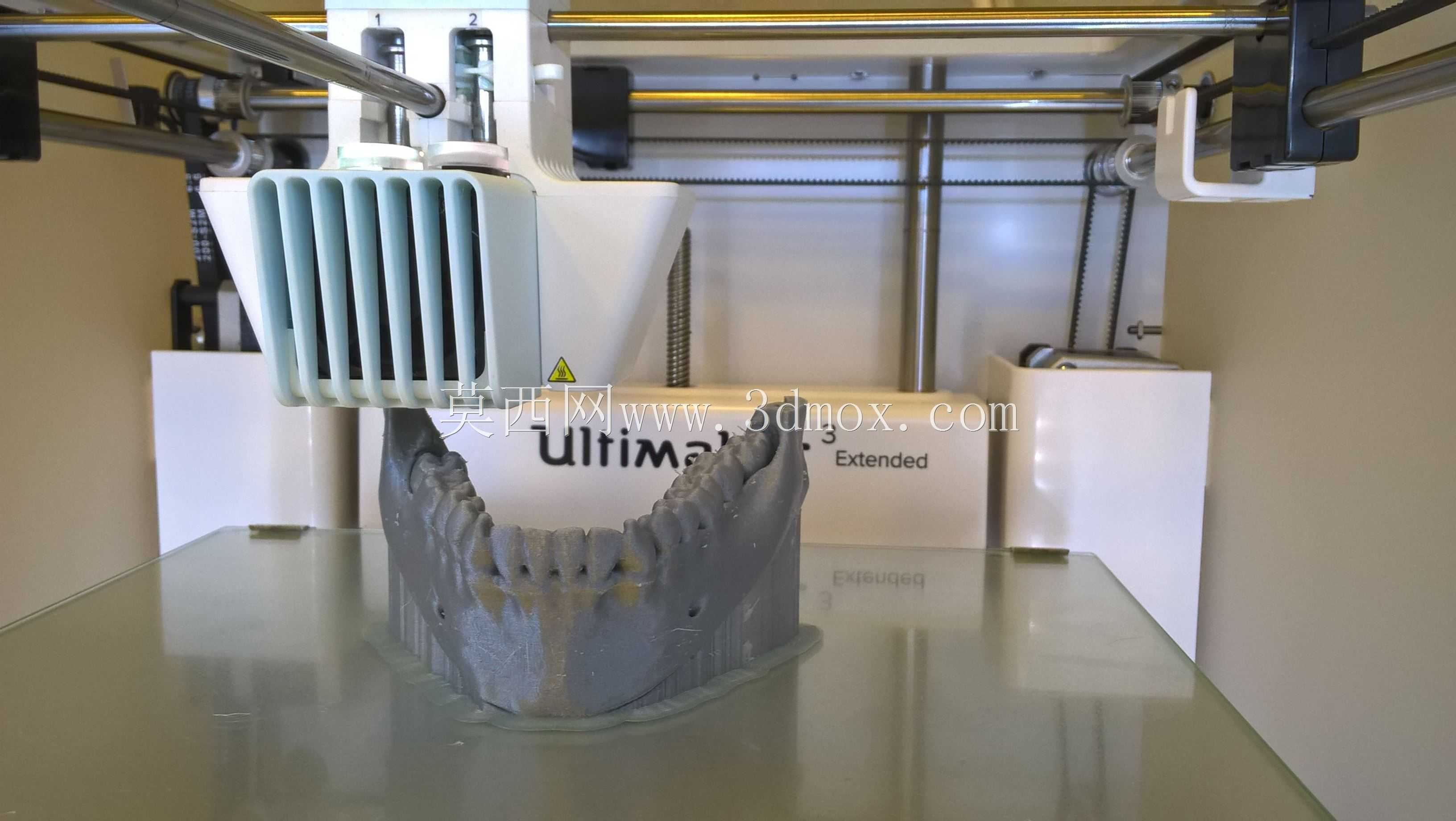

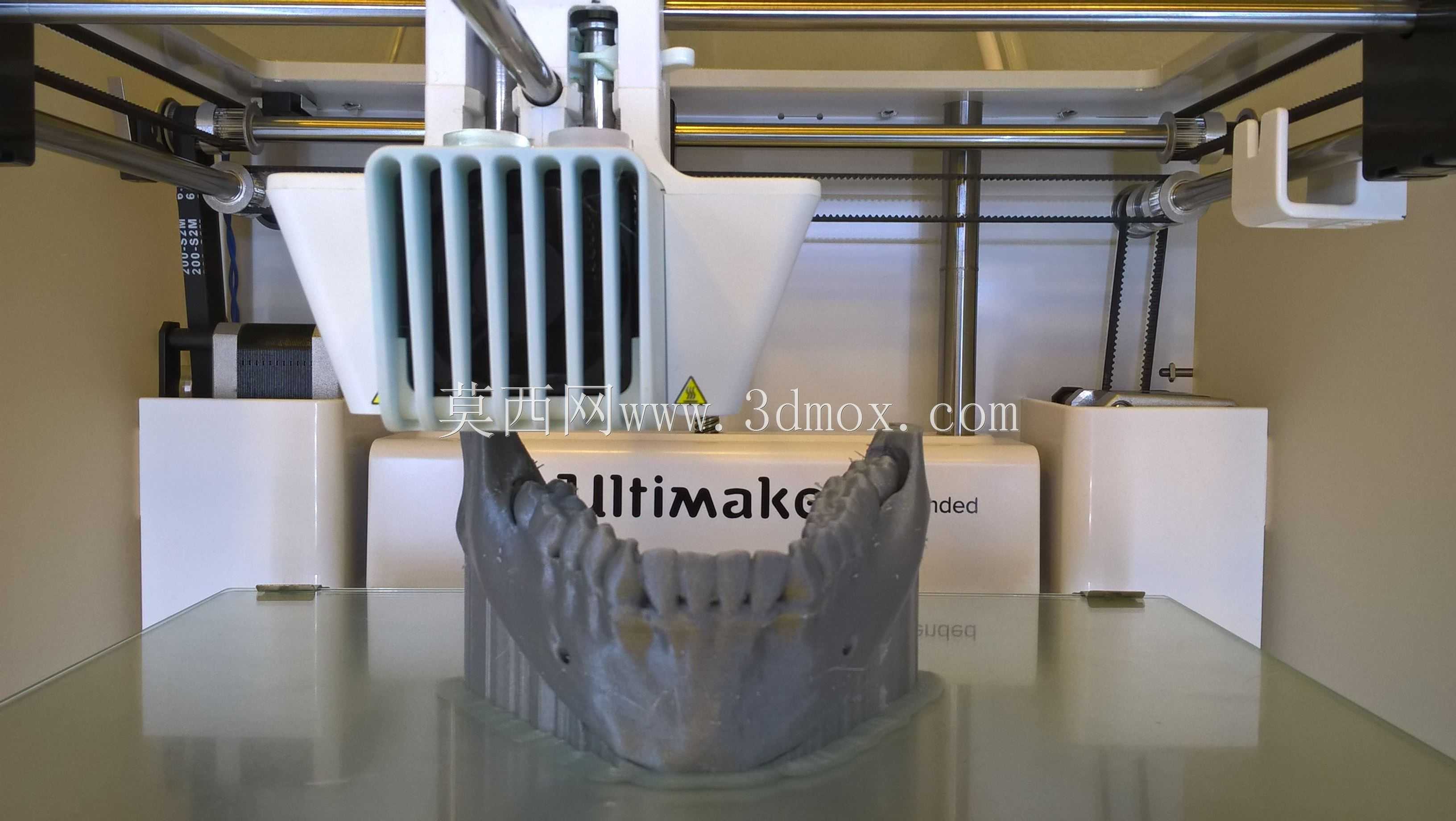

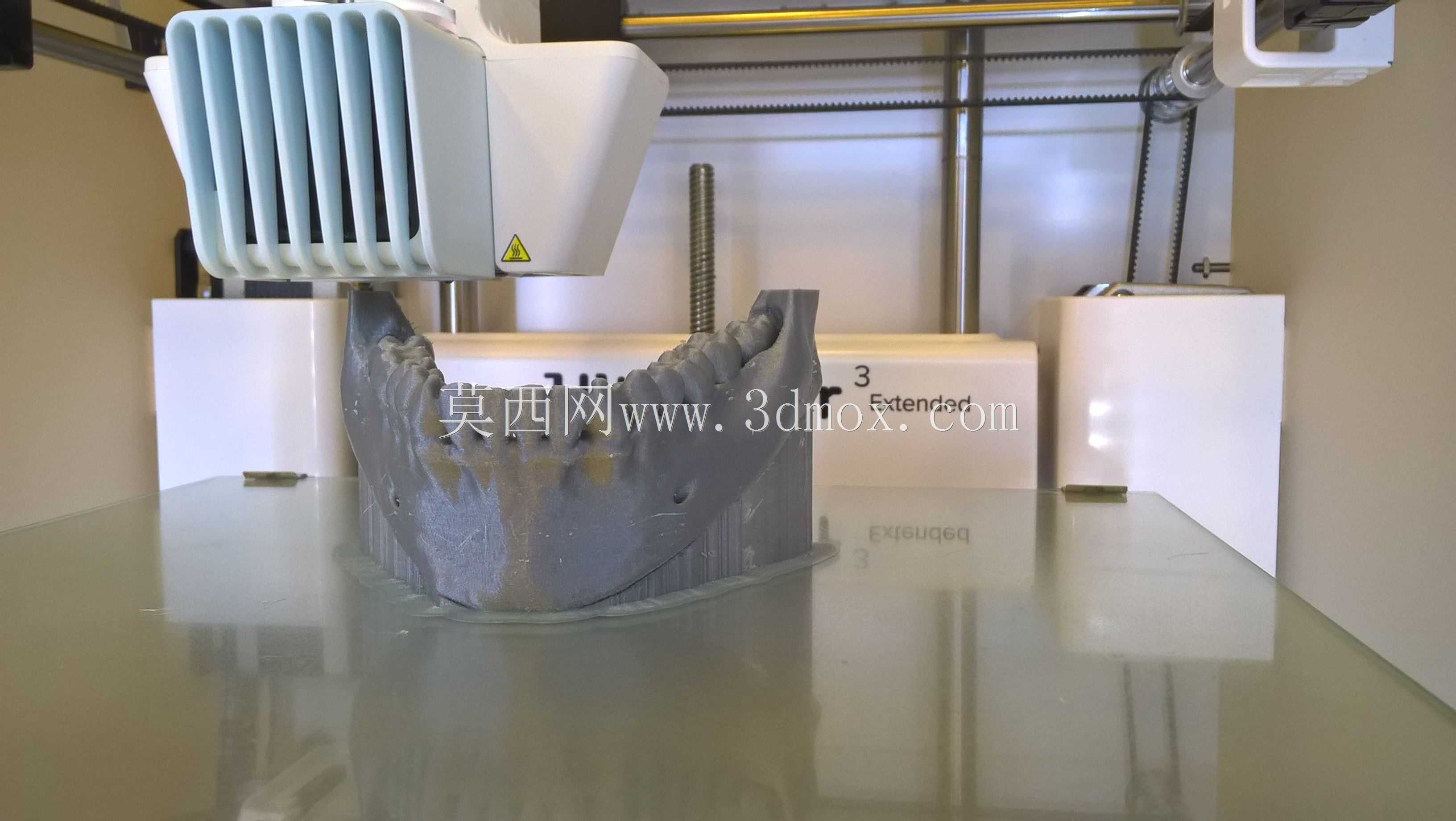

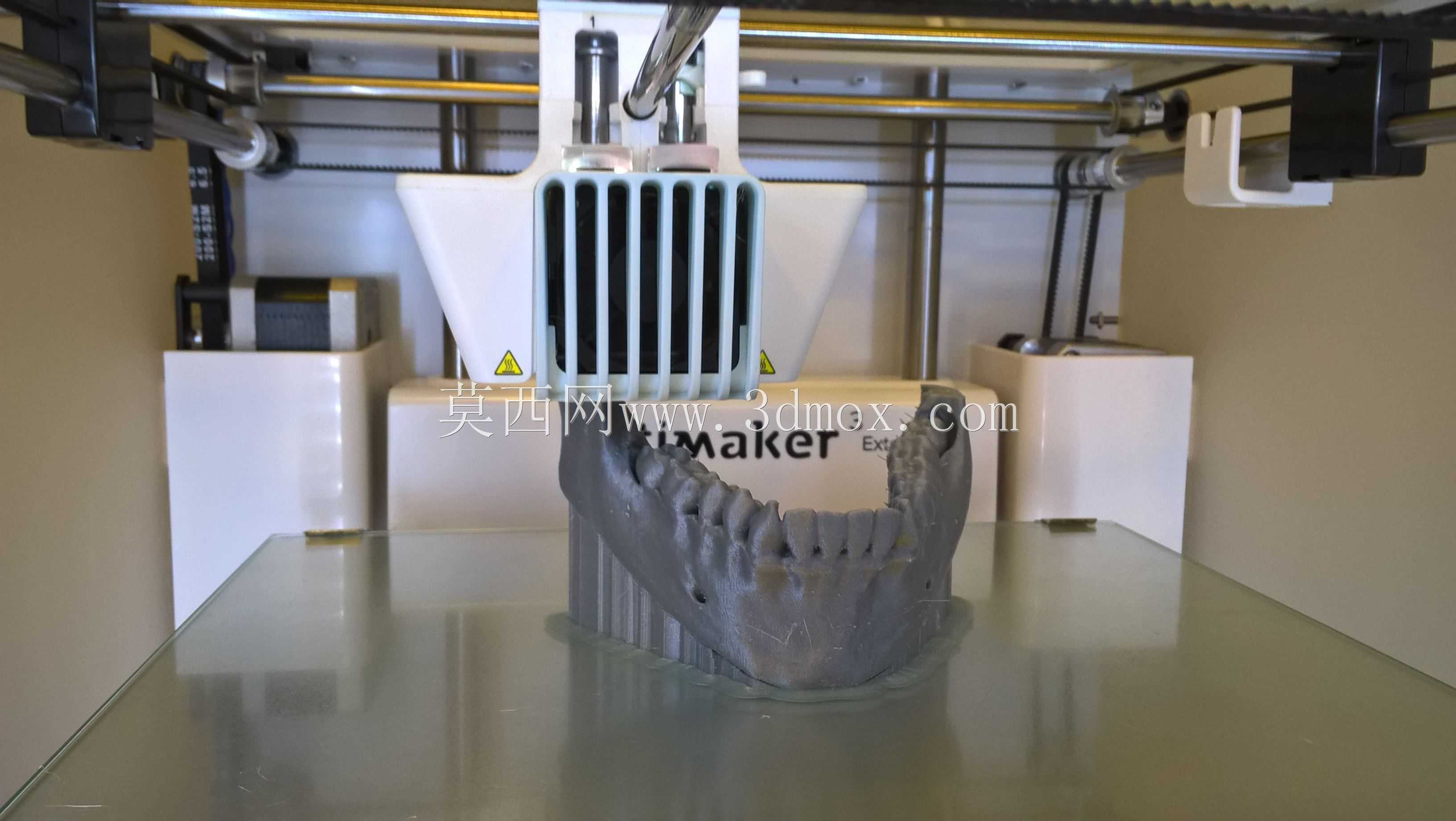

在口腔颌面外科与齿科修复的临床实操中，基于Dicom断层影像重建的实体打印件，正在替代传统二维阅片成为术前规划、植入物适配的核心参照。这类打印件的核心价值，是把CT/MRI输出的灰度断层数据，通过阈值分割、面网格重构转化为可触摸的1:1实体，让术者在术前就能完成截骨线标记、钛板弯制、种植体植入角度预判，把术中的试错环节转移到体外完成。从设备适配角度看，图中这类FDM熔融沉积成型设备的成型平台边界，直接决定了单批次可容纳的颌面模型尺寸。成人完整下颌骨的展开长度通常在180-250mm区间，上颌骨连带腭部的宽度约140-180mm，因此打印平台的有效成型幅面至少需要覆盖300×200mm，才能在不拆分模型的前提下完成整段颌骨输出；若仅输出局部牙列或牙槽骨节段，150×150mm的幅面即可满足需求。设计这类医学打印件时，首先要完成Dicom数据的组织阈值分割：区分皮质骨、松质骨与牙体硬组织的灰度区间，剔除影像中的金属伪影与软组织噪点，再通过非流形网格修复、薄壁补全把断层轮廓转化为水密实体。针对需要模拟截骨的场景，还会在模型表面预留0.1-0.2mm的标记凹槽，对应术前规划的截骨位置；用于种植导板适配的模型，则需要严格还原牙龈黏膜的厚度边界，保证导板佩戴时的就位精度。打印支撑的布设逻辑也和普通工业件不同：颌面模型存在大量牙冠倒凹、下颌舌侧悬空区域，支撑既要避免在骨面关键参照区留下难以去除的残留，又要保证薄壁牙尖不发生翘曲。通常会在模型非关键的底面区域布设网格支撑，支撑与模型表面的接触宽度控制在0.3mm以内，既保证附着强度，又能在打印完成后轻松剥离，不破坏骨面的解剖细节。这类打印件的应用场景还在向正畸、颞下颌关节诊疗延伸：正畸医生可以通过实体模型排牙模拟牙移动路径，关节科医生则能通过髁突形态的实体复刻，判断关节盘移位对应的骨磨损程度。和屏幕上的三维可视化模型相比，实体件的空间尺度感知是不可替代的——术者可以直接用卡尺测量骨段厚度、用弯制钳对照模型塑形钛板，这些操作在二维影像或虚拟模型中都无法高效完成。设备选型时，除了成型幅面，还需要关注Z轴层厚控制能力：0.1mm层厚可以清晰还原骨小梁与牙周膜的细微形态，满足术前精准规划的需求；若仅用于医患沟通或教学演示，0.2-0.3mm层厚即可在更短时间内完成输出。同时，打印平台的调平精度直接影响大尺寸颌骨模型的首层附着，自动调平配合平台表面的微孔涂层，能有效避免长跨度模型在打印过程中出现边角翘曲、分层脱落的问题。
